ESP32 Корпус для измерения уровня воды с помощью TL136
Корпусный блок для измерителя уровня воды на базе ESP32 и датчика TL-136.
Этот корпус предназначен для системы управления, которая измеряет уровень воды в цистерне емкостью 100 л и отправляет результаты через WIFI домашнему помощнику. Цистерна для воды объемом 100 л питает полностью автоматическую систему полива балкона, основанную на микрокапельных компонентах Gardena.

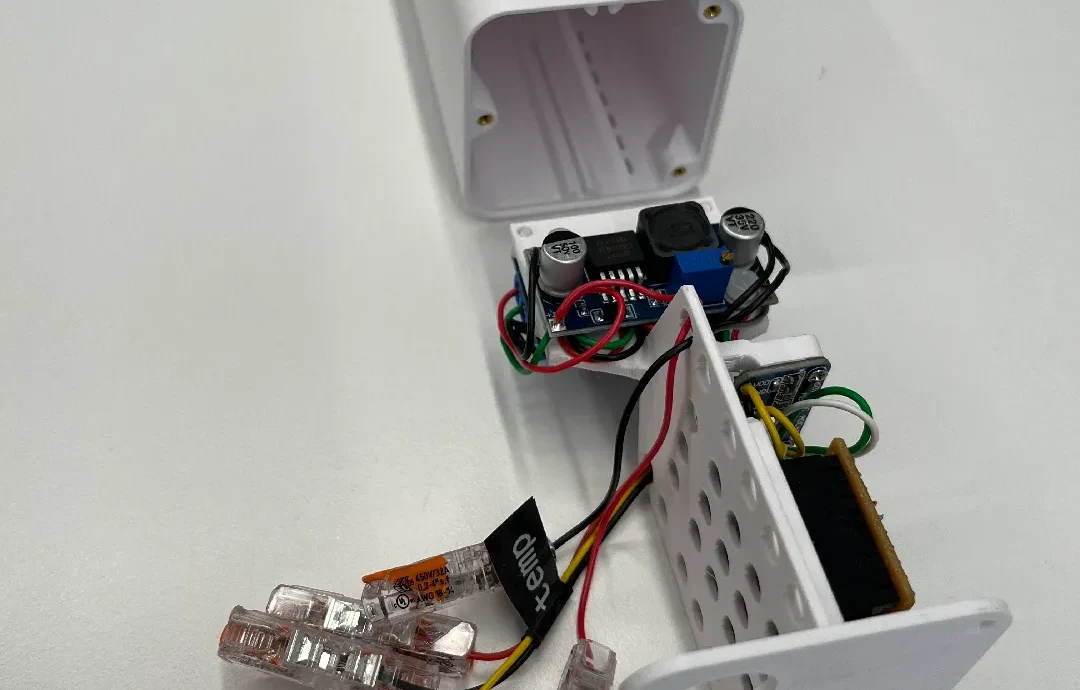

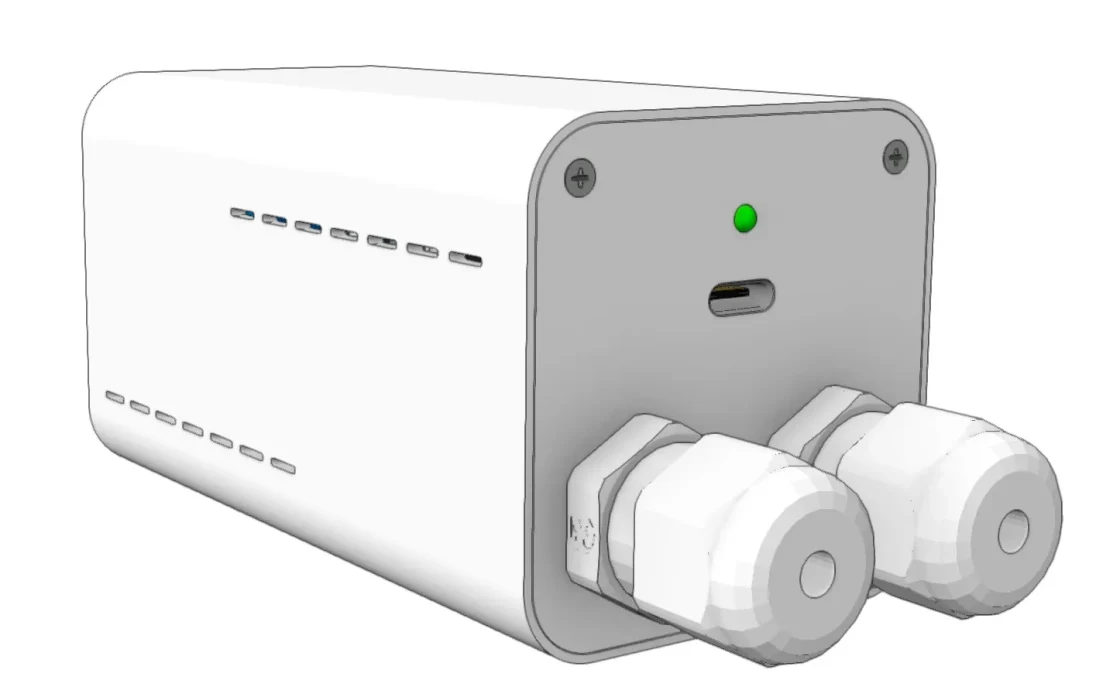

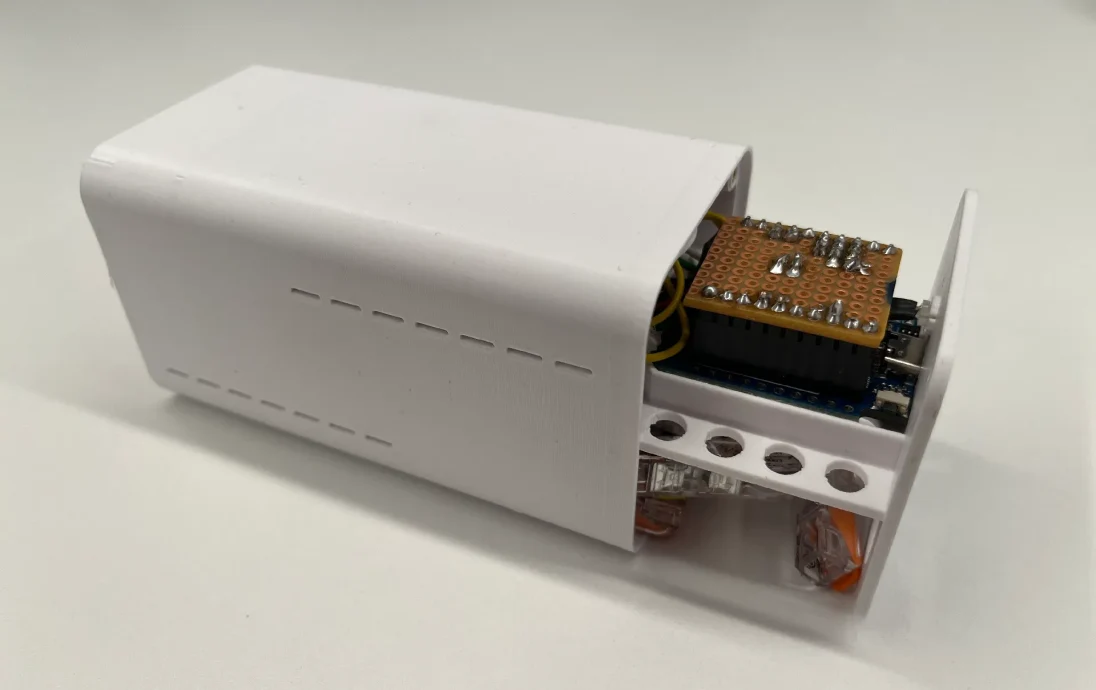

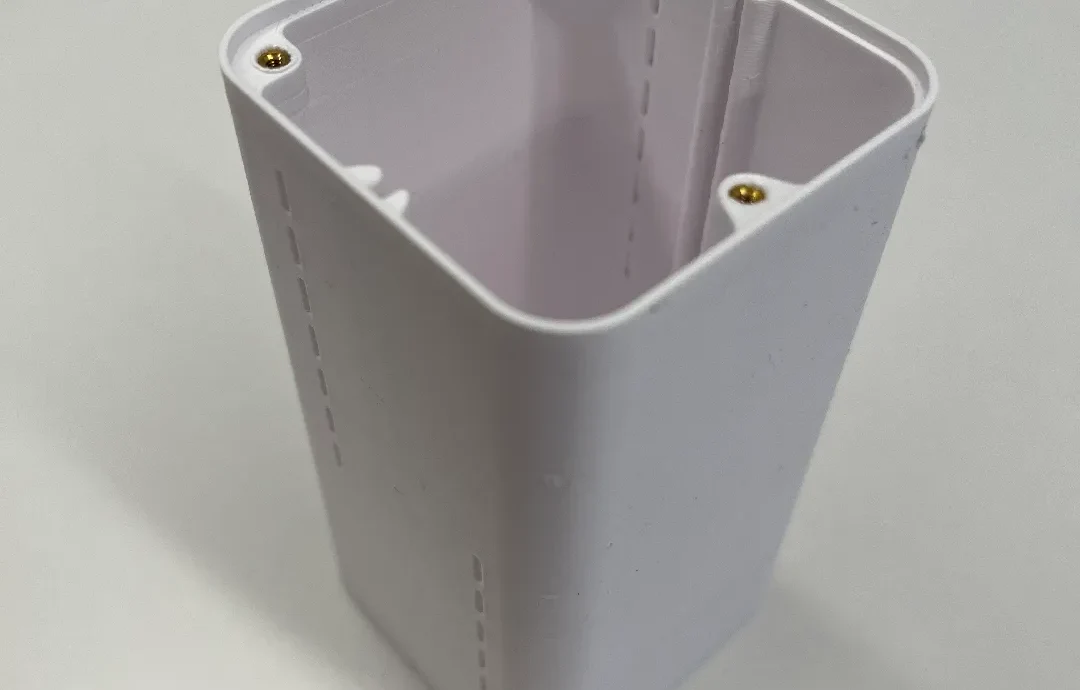

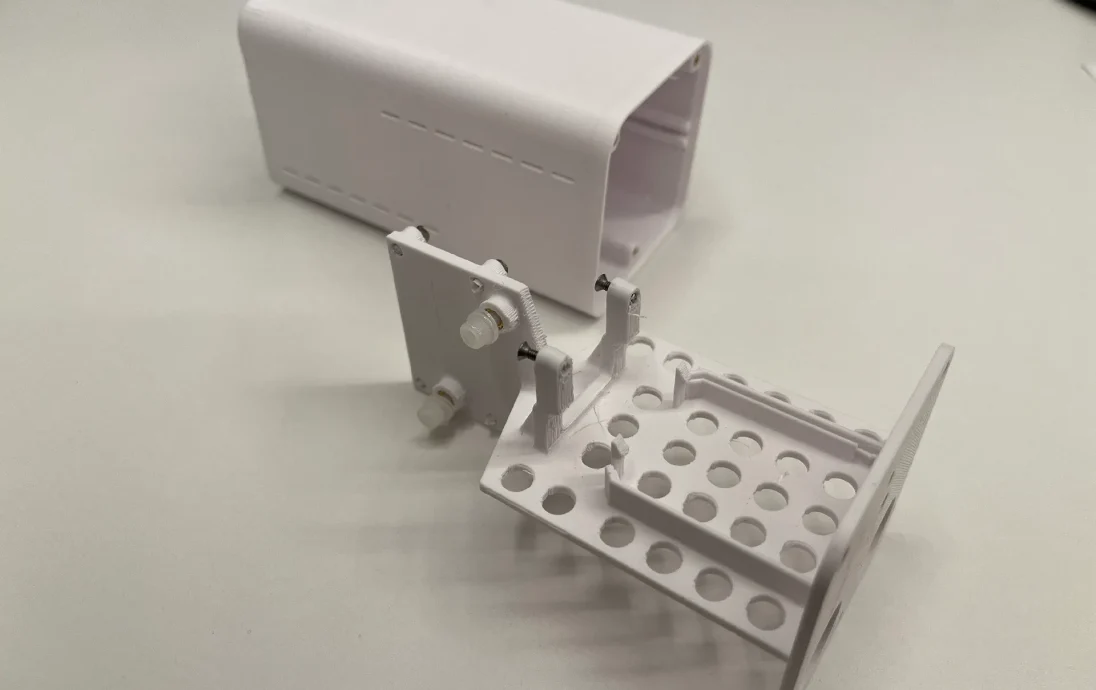

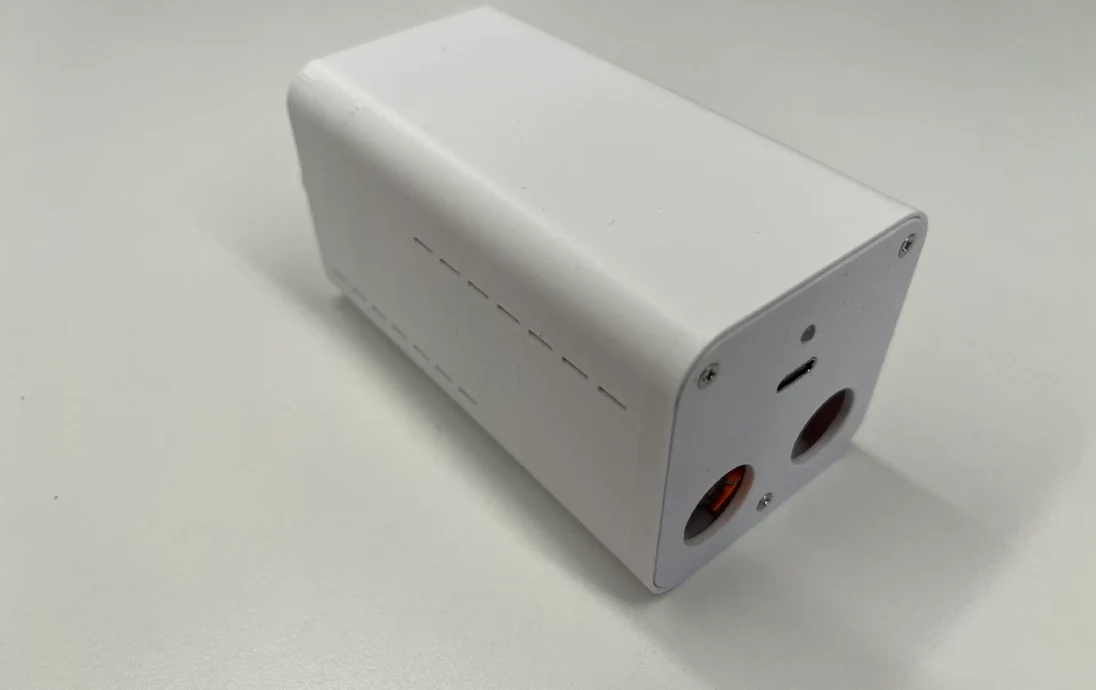

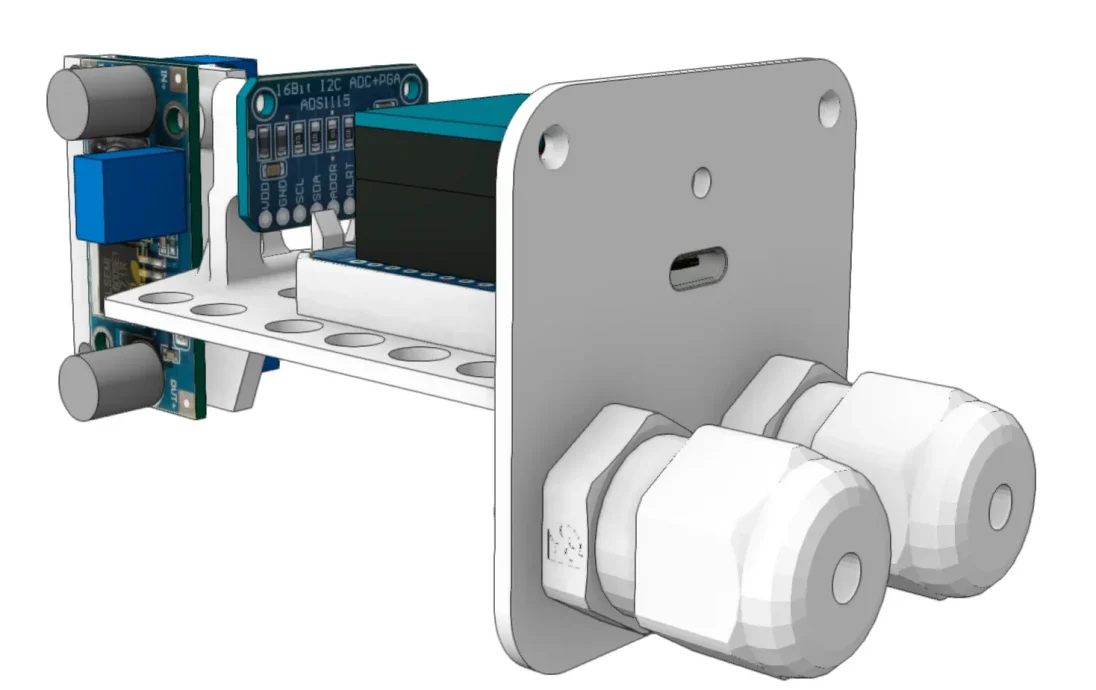

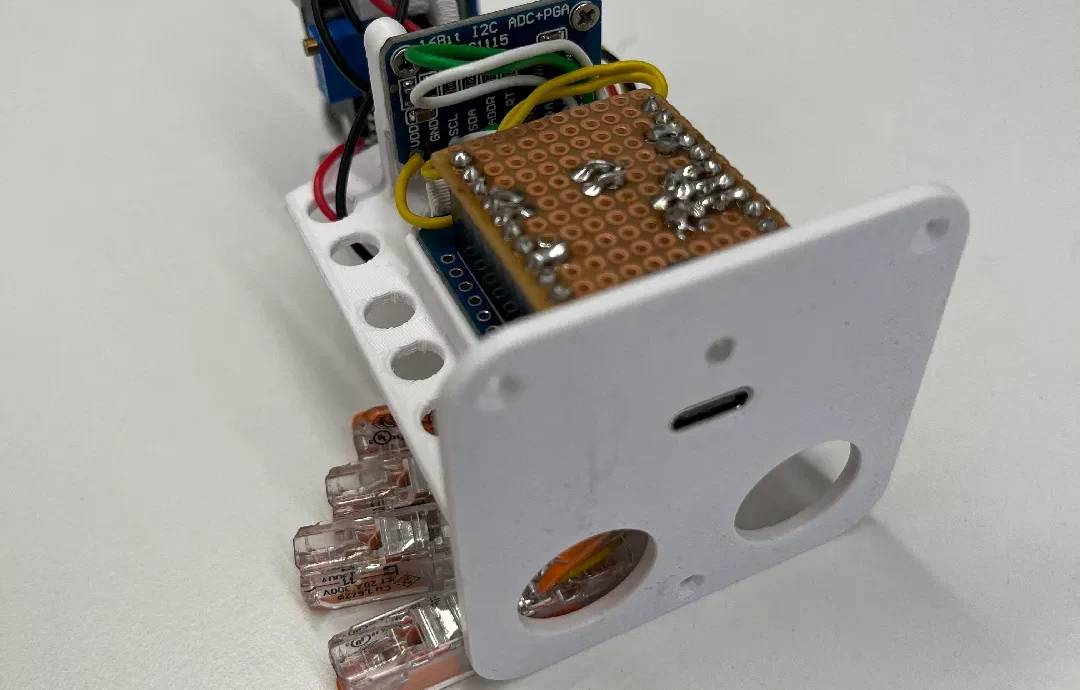

В корпусе находятся все печатные платы, которые потребуются для сенсорного блока управления, а также разъ��м USB-C для ESP32 и два кабельных сальника PG16 в качестве выходов для датчика уровня воды и датчика температуры. Над разъемом USB-C находится разъем для светодиода состояния диаметром 3 мм. Печатные платы крепятся винтами M2/M3 в резьбовых вставках (эта латунь плавится во вставках — см. ссылку).
Корпус предназначен для измерителя уровня воды на основе следующих компонентов:
ESP32 D1 ��ини-туалет
https://www.amazon.de/dp/B0DHY5C3Q3?ref=ppx_yo2ov_dt_b_fed_asin_title
Регулятор напряжения, аналого-цифровой преобразователь, преобразователь тока в напряжение
https://www.amazon.de/dp/B00HV59922?ref=ppx_yo2ov_dt_b_fed_asin_title
https://www.amazon.de/dp/B07PXFD3BH?ref=ppx_yo2ov_dt_b_fed_asin_title
https://www.amazon.de/dp/B07TWLG37N?ref=ppx_yo2ov_dt_b_fed_asin_title
TL 136 Датчик (уровня воды)
https://www.amazon.de/dp/B0CF3J1PQ2?ref=ppx_yo2ov_dt_b_fed_asin_title
Датчик температуры
https://www.amazon.de/dp/B07CZ1G29V?ref=ppx_yo2ov_dt_b_fed_asin_title
Благодарность за электронную схему, код и выбор компонентов принадлежит @nachbelichtet:
https://nachbelichtet.com/wasserstand-in-zisternen-mit-homeassistant-esphome-und-tl-136-drucksensor-messen
Резьбовые вставки М2+М3
https://www.amazon.de/s?k=ruthex+M2+Gewindeeinsatz&__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%9 5%C3%91&crid=3PUKUCWAA7UE7&sprefix=ruthex+m2+gewindeeinsatz%2Caps%2C86&ref=nb_sb_noss_1
