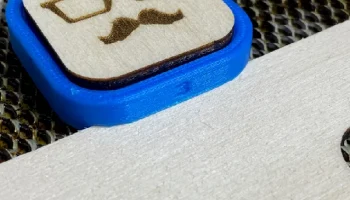

Лазерный удерживающий магнит для лазерного резака Mr Beam...

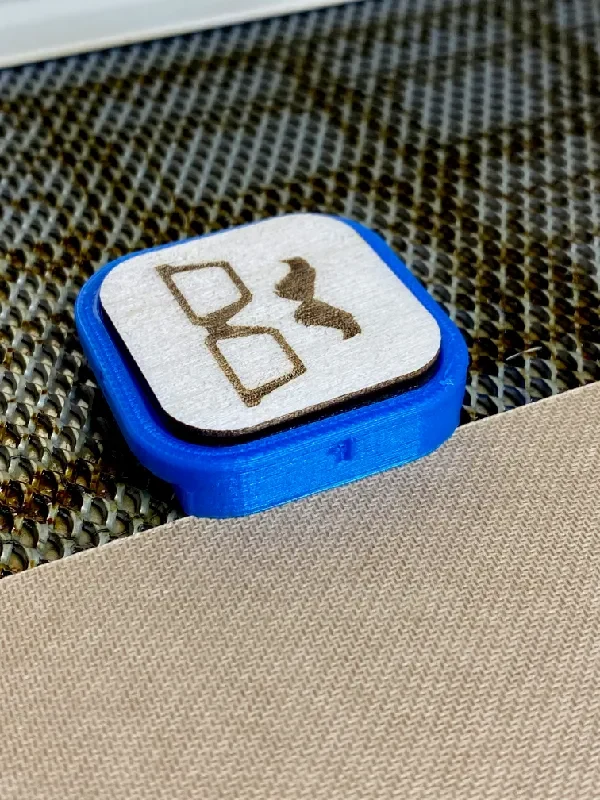

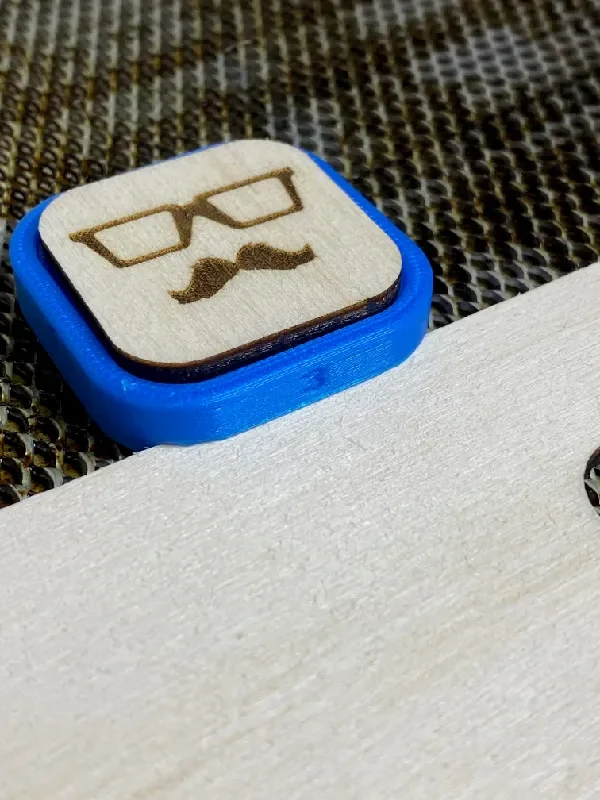

Я разработал этот лазерный прижимной магнит, чтобы различные материалы оставались плоскими в моем лазерном резаке. Как вы можете легко видеть, он во многом вдохновлен удержанием Magnet из Ex-Nerd, но мне хотелось больше настроек толщины, и я не смог ремиксировать существующий файл. Поэтому я сделал «новый». Я также использовал неодимовые магниты 30x3 мм (обращайтесь с ними осторожно, они ПРОЧНЫЕ), но выбрал закрытое дно.
Кольцо необязательно, оно удерживает магнит на месте и не шатается. Но, конечно, его также можно просто приклеить ко дну.
Имеет готовые шаги на 1, 3, 4 и 5 мм. Я не режу материалы толщиной 6 мм, поэтому пропустил это.
Допуски жесткие, так что, возможно, вам придется отрегулировать. В файле Fusion для этого есть дополнительный параметр.
Он идеально подходит для лазерного резака Mr Beam и подходит для большинства других лазерных резаков. Но пожалуйста: проверьте зазоры ПРЕЖДЕ ЧЕМ проезжать по магниту с отрезанной головой!!! В файле Fusion 360, который я также загрузил, есть настраиваемые параметры высоты, толщины, длины и магнита. Файл SVG можно использовать для вырезания деревянной крышки, чтобы придать ей дополнительную изысканность, как у Ex-Nerd.
