Магнитный инструмент 6 мм

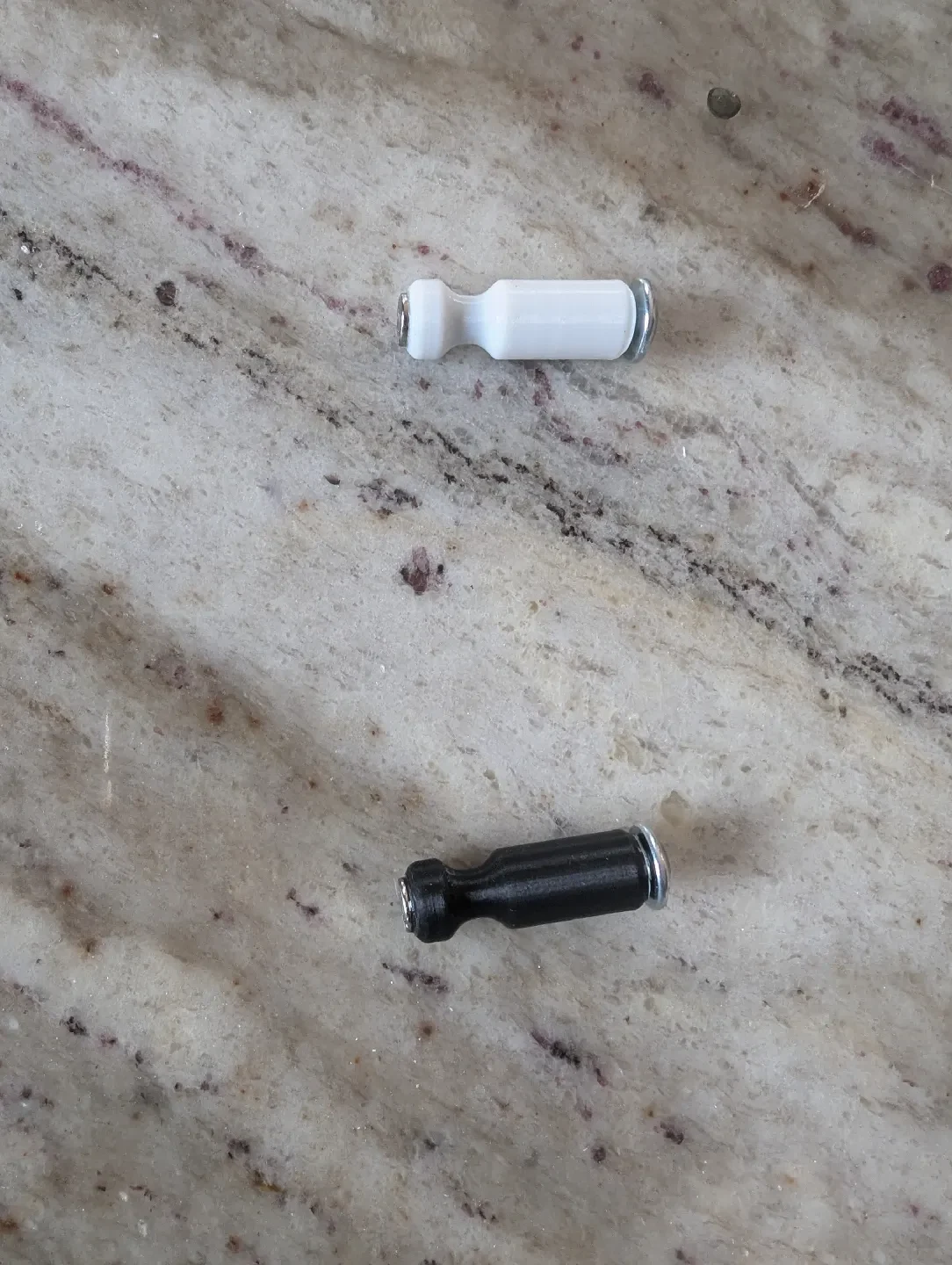

Эта модель представляет собой всего лишь ремикс магнитных инструментов из гораздо более полного набора @dkarjadi. Его магнитные инструменты были великолепны, но я предпочитаю плотно прилегать к своим магнитам, а это значит, что мне часто приходится забивать их на место. Я обнаружил, что магнитный инструмент, состоящий только из пластика, втыкал в себя магнит, потому что не мог противостоять ударам молотка.

Этот магнитный инструмент предназначен для использования болта диаметром 25 мм и 4 мм, который нужно ввинчивать сзади и касаться задней части магнита, поэтому, когда вы ударяете по инструменту, вы ударяете по верхней части болта, и теоретически на пластиковую часть инструмента не оказывается никакой нагрузки.

В нынешней конструкции лучше всего использовать магниты размером 6x3 мм, поскольку при этом сверху магнит может выступать примерно на 1 мм.

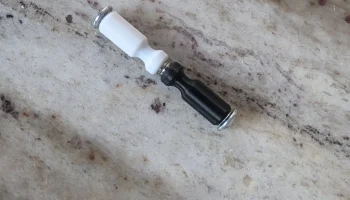

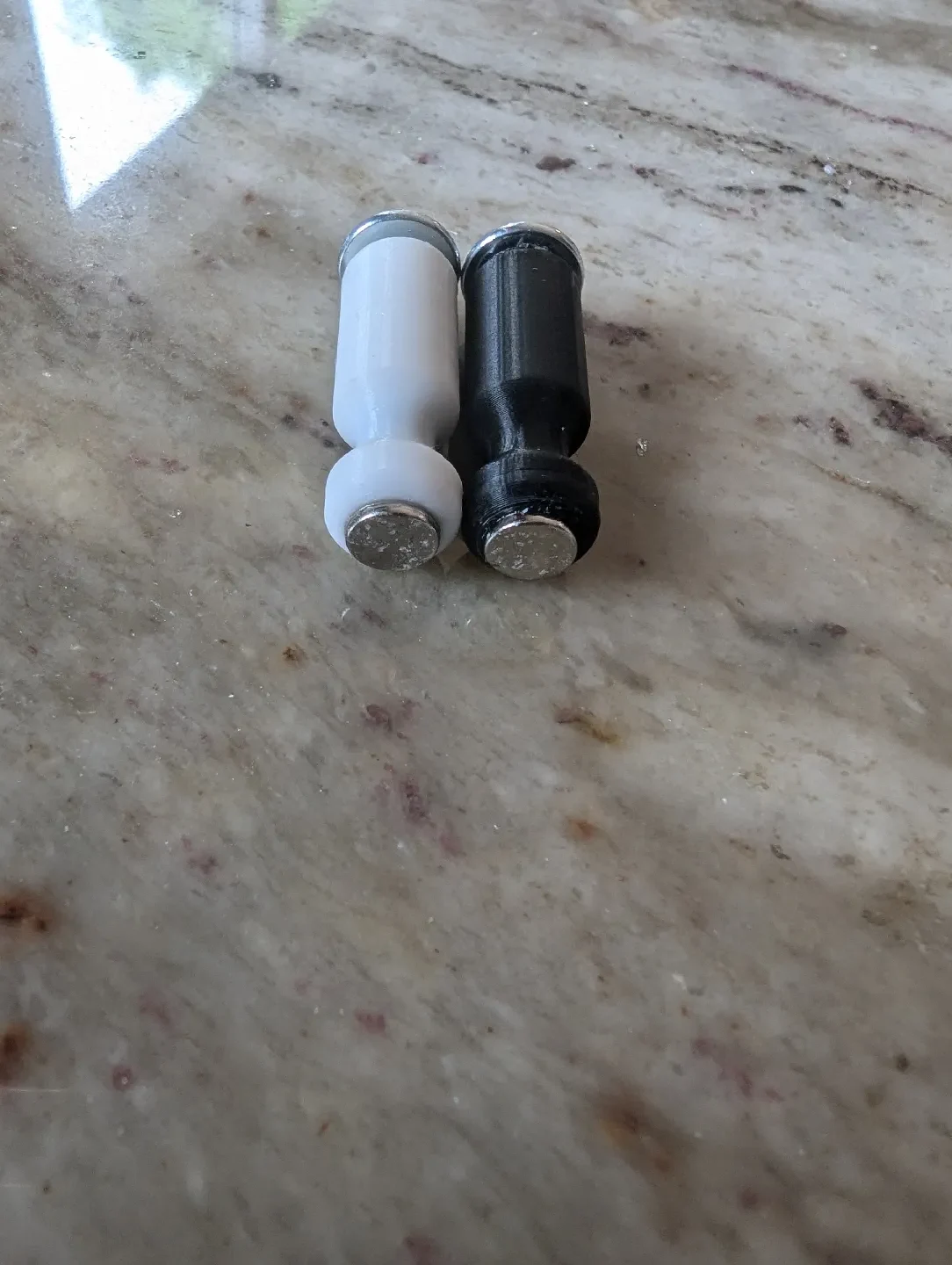

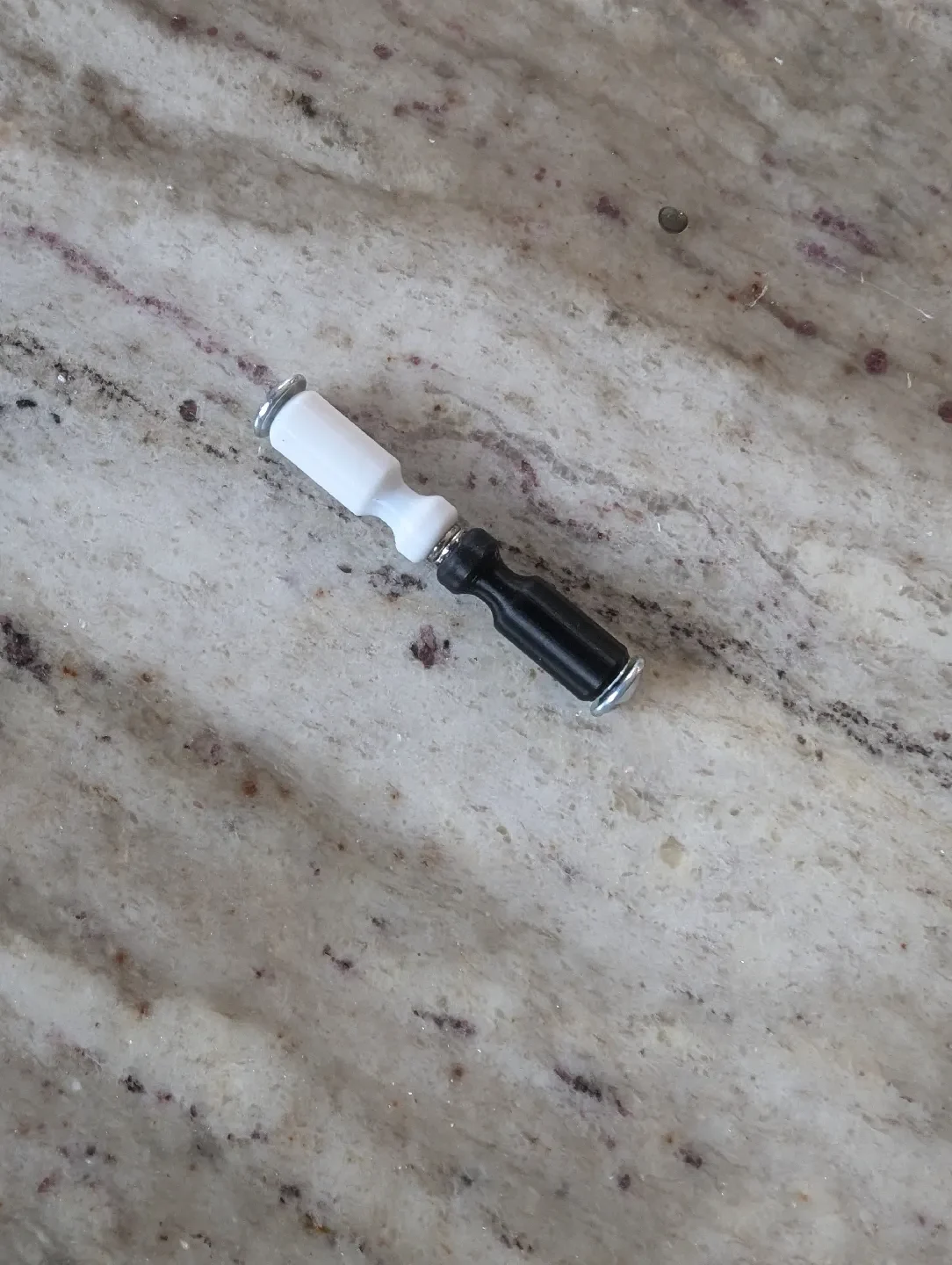

Учитывая тот факт, что все напряжение приходится на болт, просто распечатайте его вертикально. Никакой поддержки не требуется. Вам нужно распечатать два таких инструмента в разных цветах, чтобы их можно было отличить друг от друга, и установить в них магниты (я использовал немного суперклея), чтобы два магнитных инструмента притягивались друг к другу. Используйте любой процент заполнения, который вы хотите.

Если вы хотите это настроить, параметризованный исходный файл для этого находится в onshape.
