WavyBiscuit - чехол Waveshare ESP32 C5

Описание:

Вот случай для размещения вашего Waveshare ESP32 C5 — в моем конкретном случае использования на нем установлена прошивка Biscuit Node из Biscuit Shop.

Эта работа еще находится в стадии разработки и все еще нуждается в некоторой доработке. Пожалуйста, дайте мне знать, как модель работает для вас и если у вас есть какие-либо предложения! Оставайтесь с нами, чтобы увидеть версию, вмещающую как C5, так и аккумулятор 103450 LiPo емкостью 2000 мАч!

Эту модель можно бесплатно использовать и создавать ремиксы только для личных, некоммерческих целей. Коммерческое использование этой разработки или любых производных строго запрещено.

Печать и запчасти

3 Периметры с заполнением гироида 15 %, без опор.

Основная часть: протестирована при печати с толщиной слоя 0,4 мм при высоте слоя 0,2 мм. Напечатано с использованием спирального узора октаграмм первого слоя, как показано на рисунке — благодаря чудесному некалиброванному принтеру.

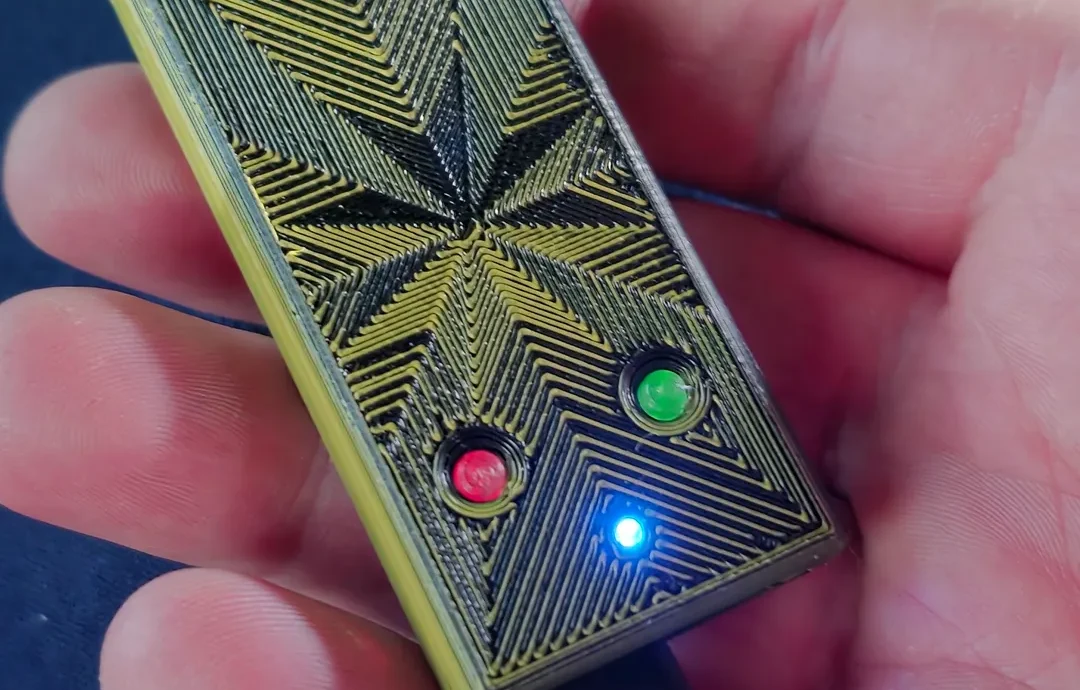

Кнопки: сопло 0,4 мм при высоте слоя 0,10 мм. Рассмотрите возможность добавления внешнего поля, если у вашего принтера проблемы с адгезией. Лучше всего подойдет полупрозрачная нить, поскольку она позволяет видеть светодиоды питания и состояния батареи.

Сборка:

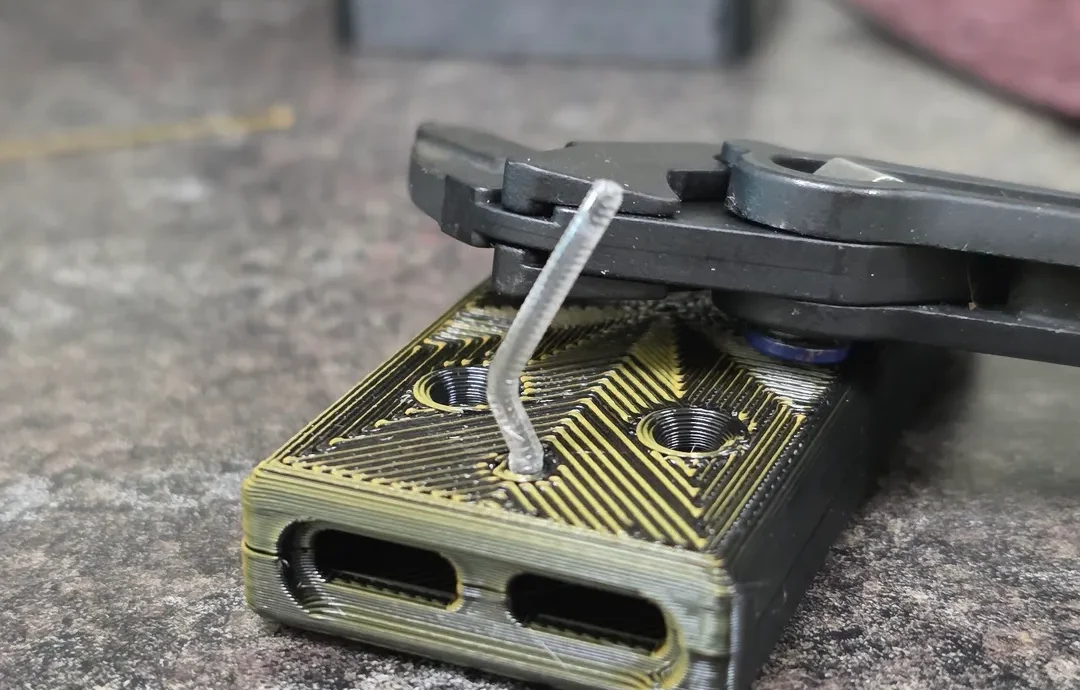

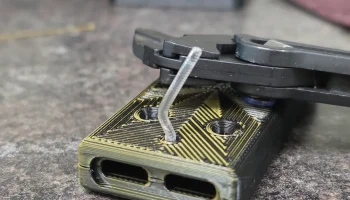

Размер отверстия для светодиода позволяет при необходимости вместить кусок нити диаметром 1,75 мм. Это очень хорошо работает с любыми прозрачными или светлыми цветами. В зависимости от допусков принтера вам, возможно, придется аккуратно рассверлить отверстие с помощью сверла меньшего размера и немного уговорить его плоскогубцами, чтобы вставить его.
