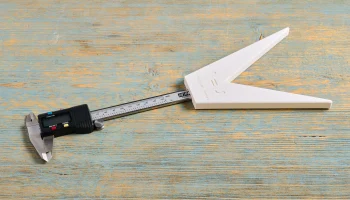

Радиусный штангенциркуль с МАГНИТОМ без математических ра...

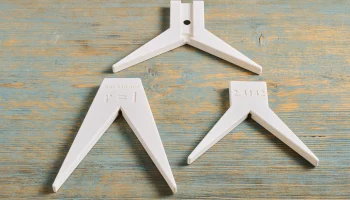

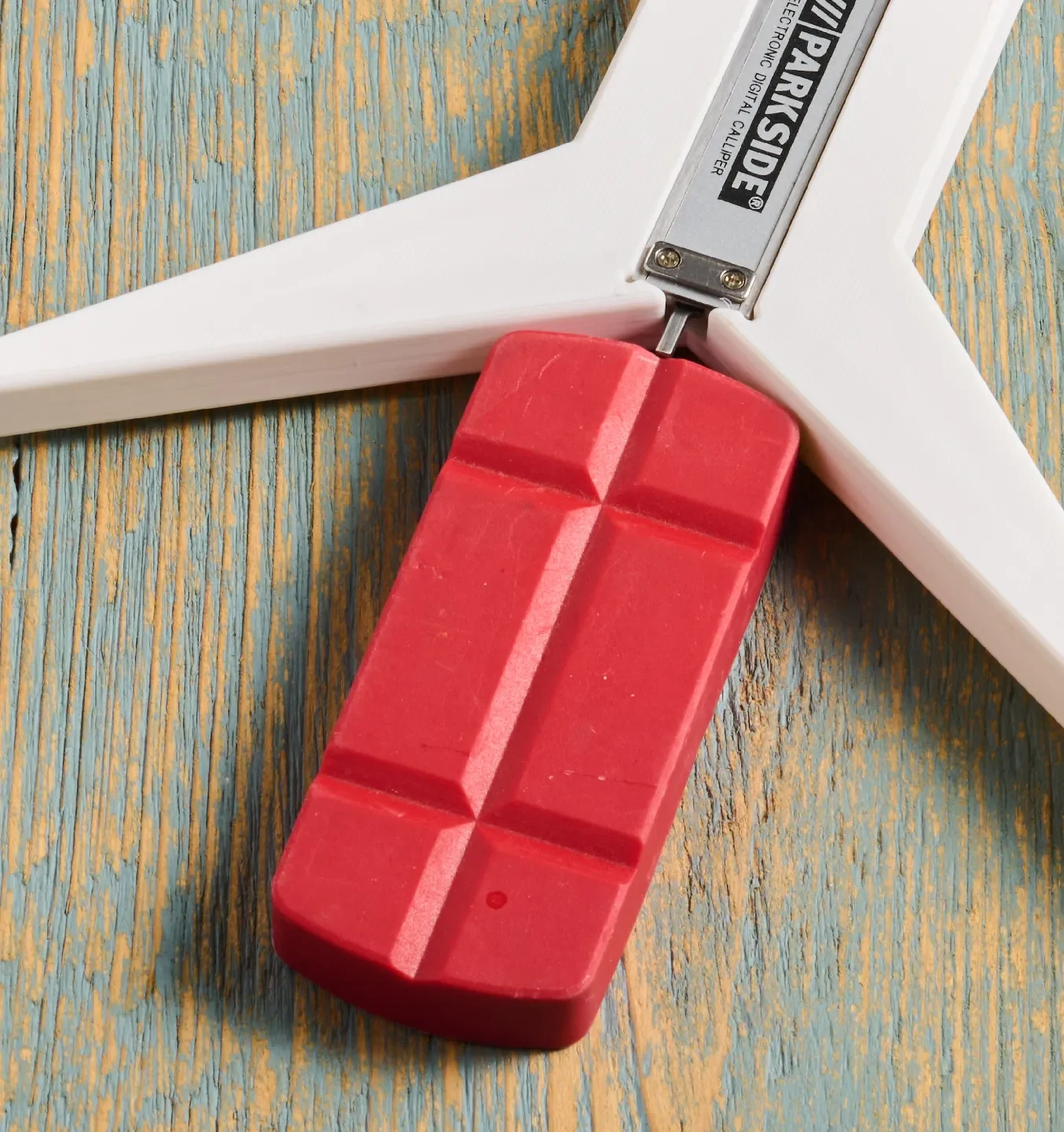

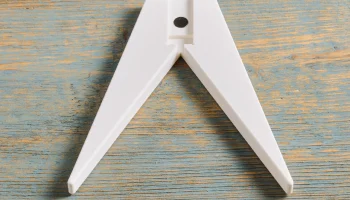

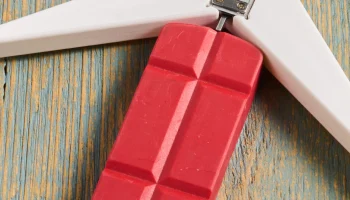

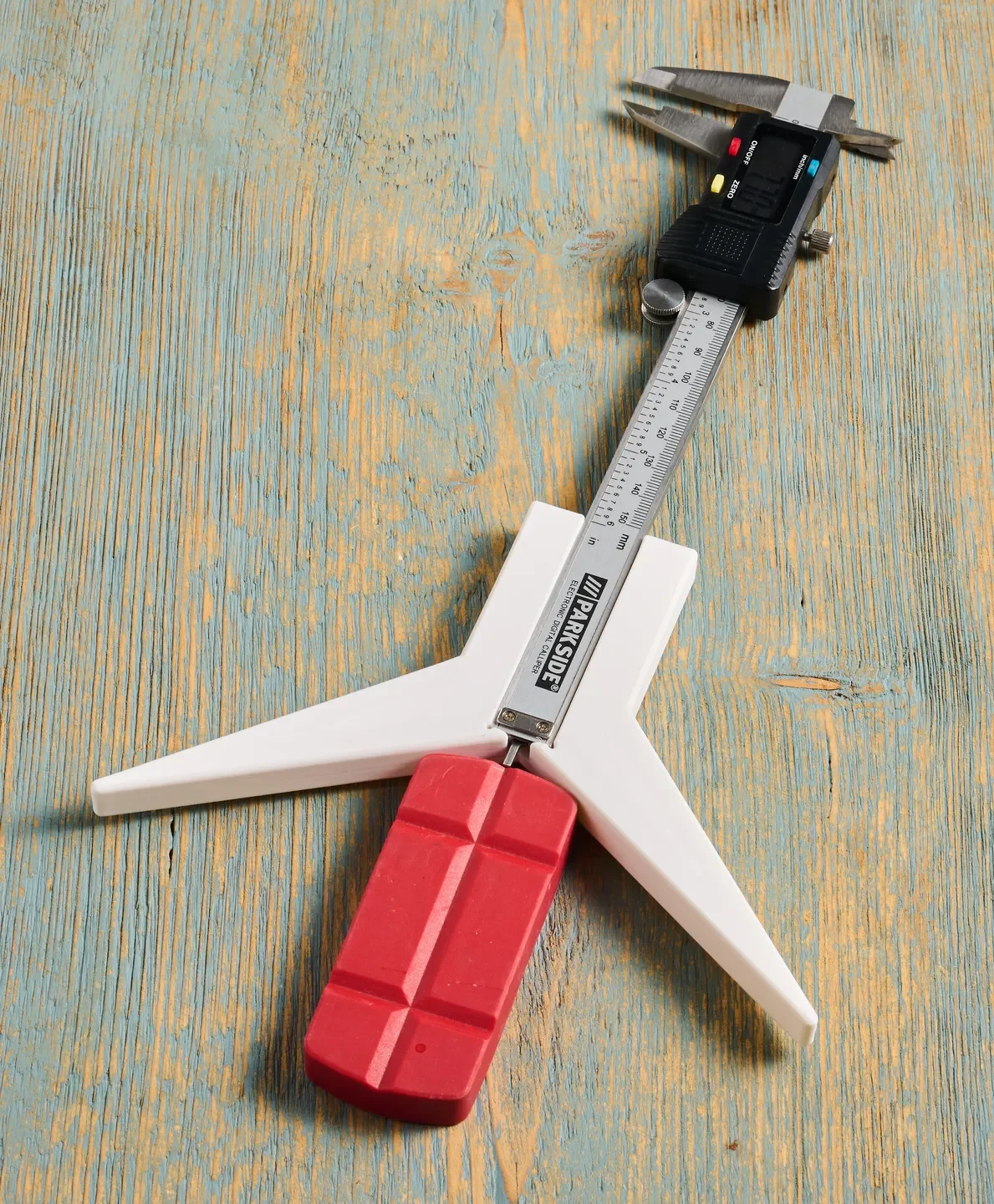

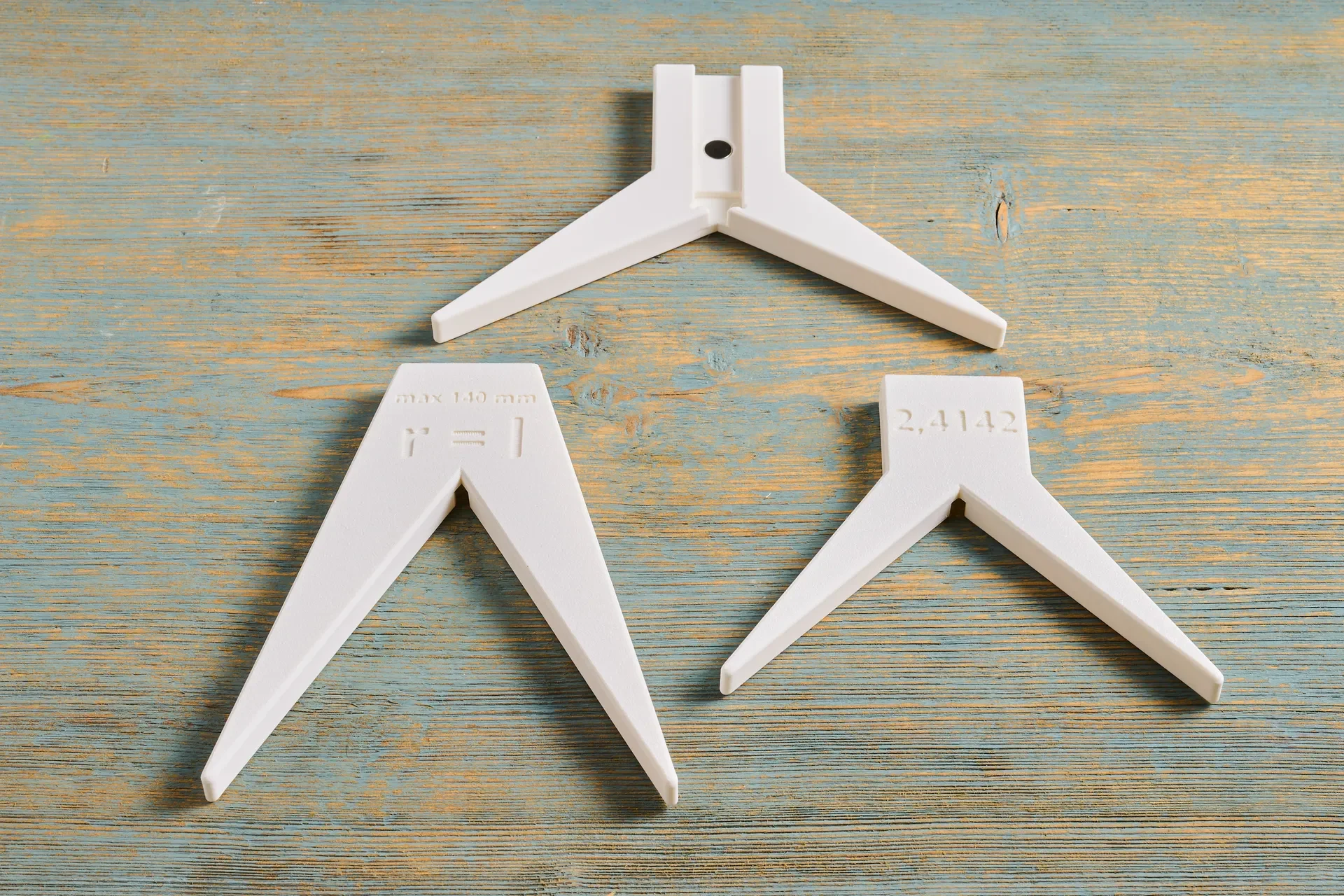

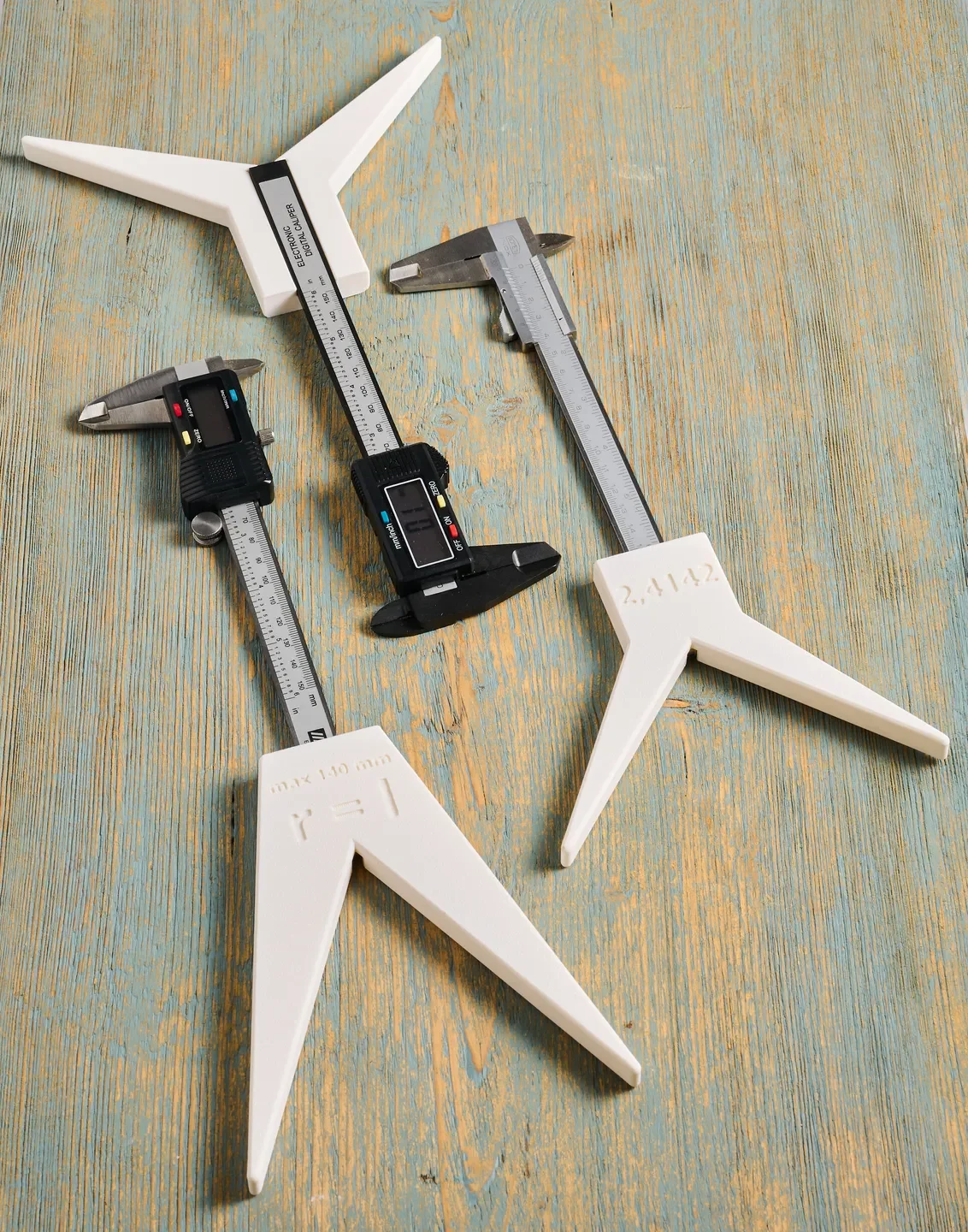

Я обнаружил, что для каждого типа измерений подходит свой калибр. Вот почему я создал 3 типа датчиков, которые отличаются углом наклона. Крепление неодимового магнита 10 мм х 2.

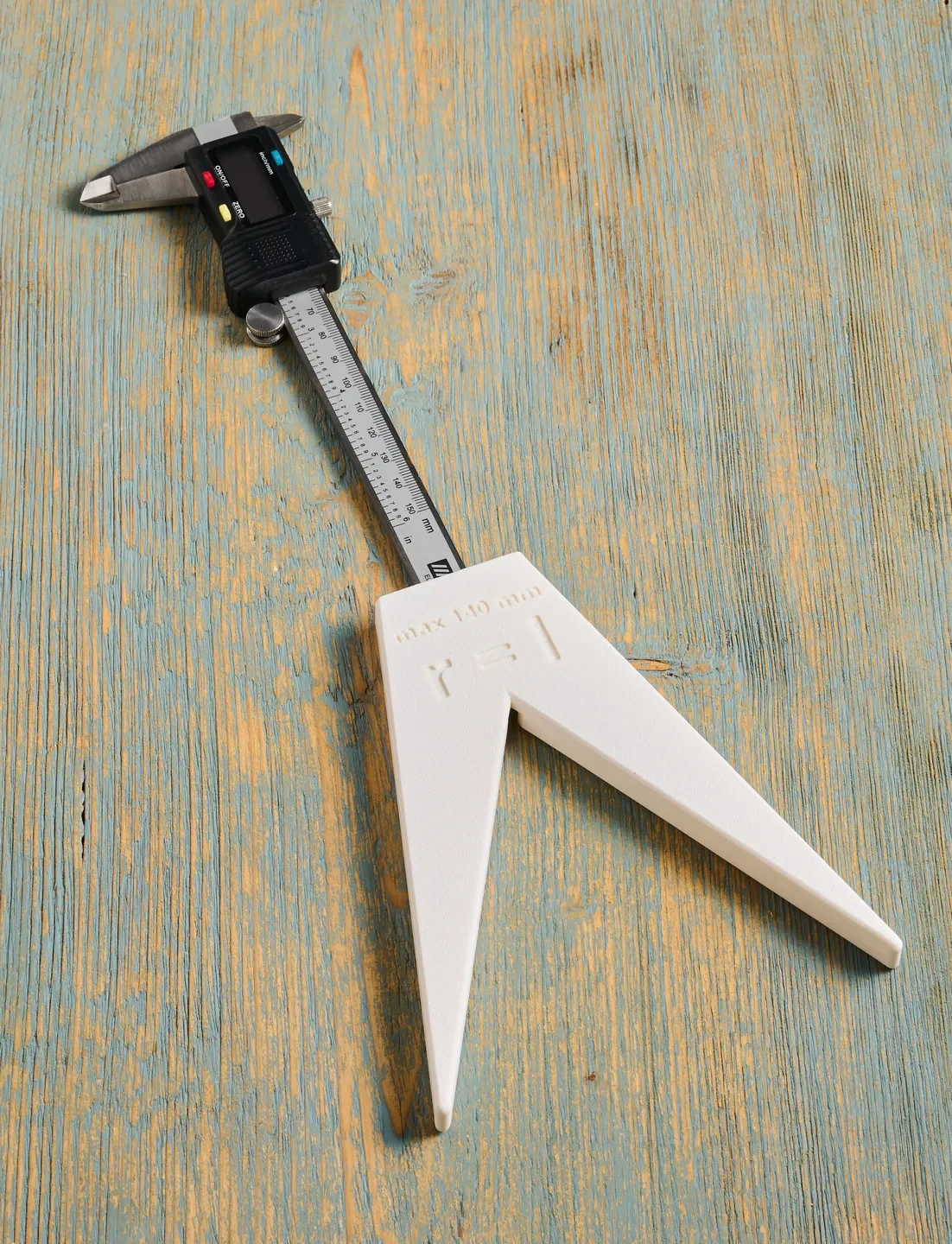

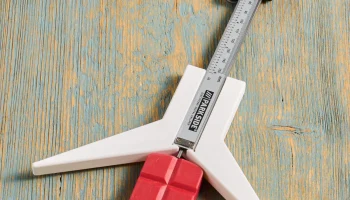

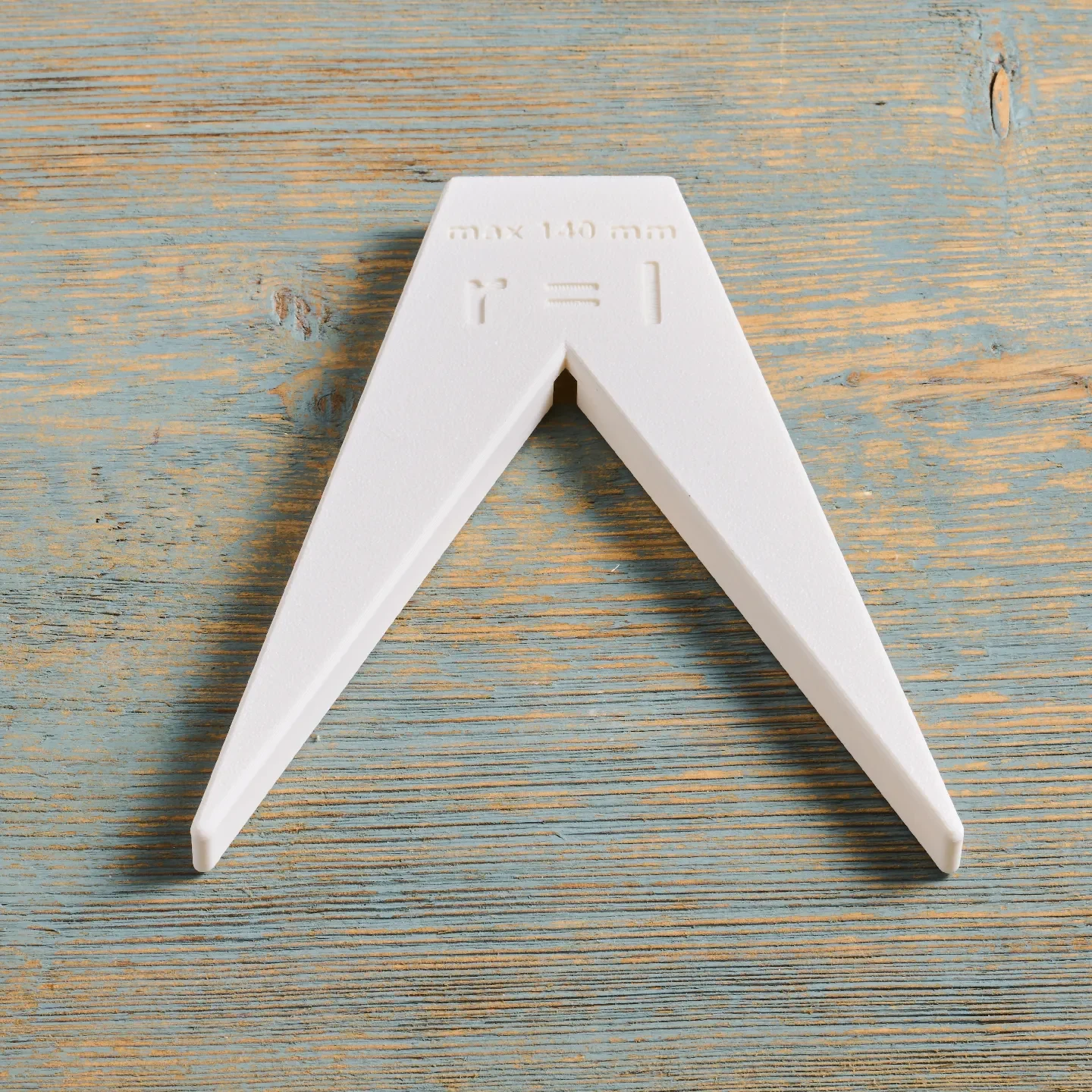

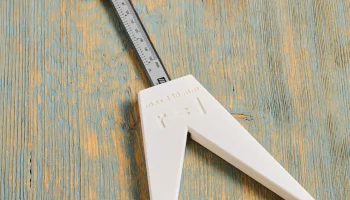

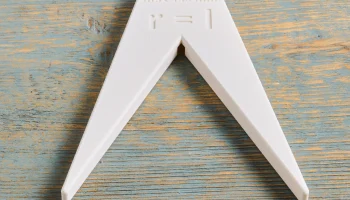

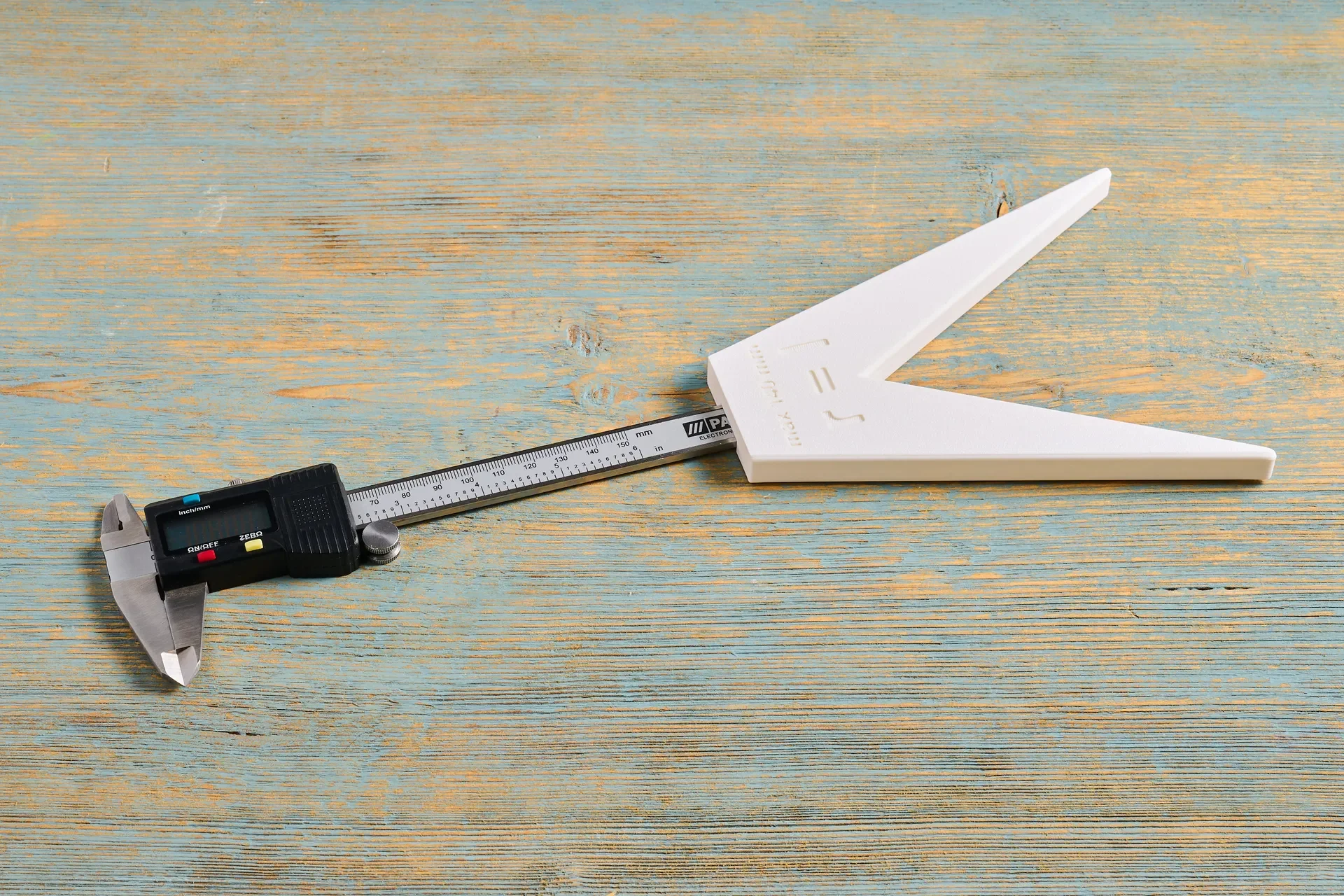

Угол 60° подходит для быстрых измерений без необходимости расчета r = l. Угол 90 градусов подходит для большинства измерений, но расстояние необходимо умножить на 2,4142, что немного непрактично. Для специальных измерений малого радиуса я сконструировал последний калибр с углом 120 градусов, который необходимо умножить на 6,4641. Это подходит для измерения коротких секторов диаметра.

Конверсии:

Для 60 град — r = l
Для 90 град — r = l x 2,4142
Для 120 град — r = l x 6,4641

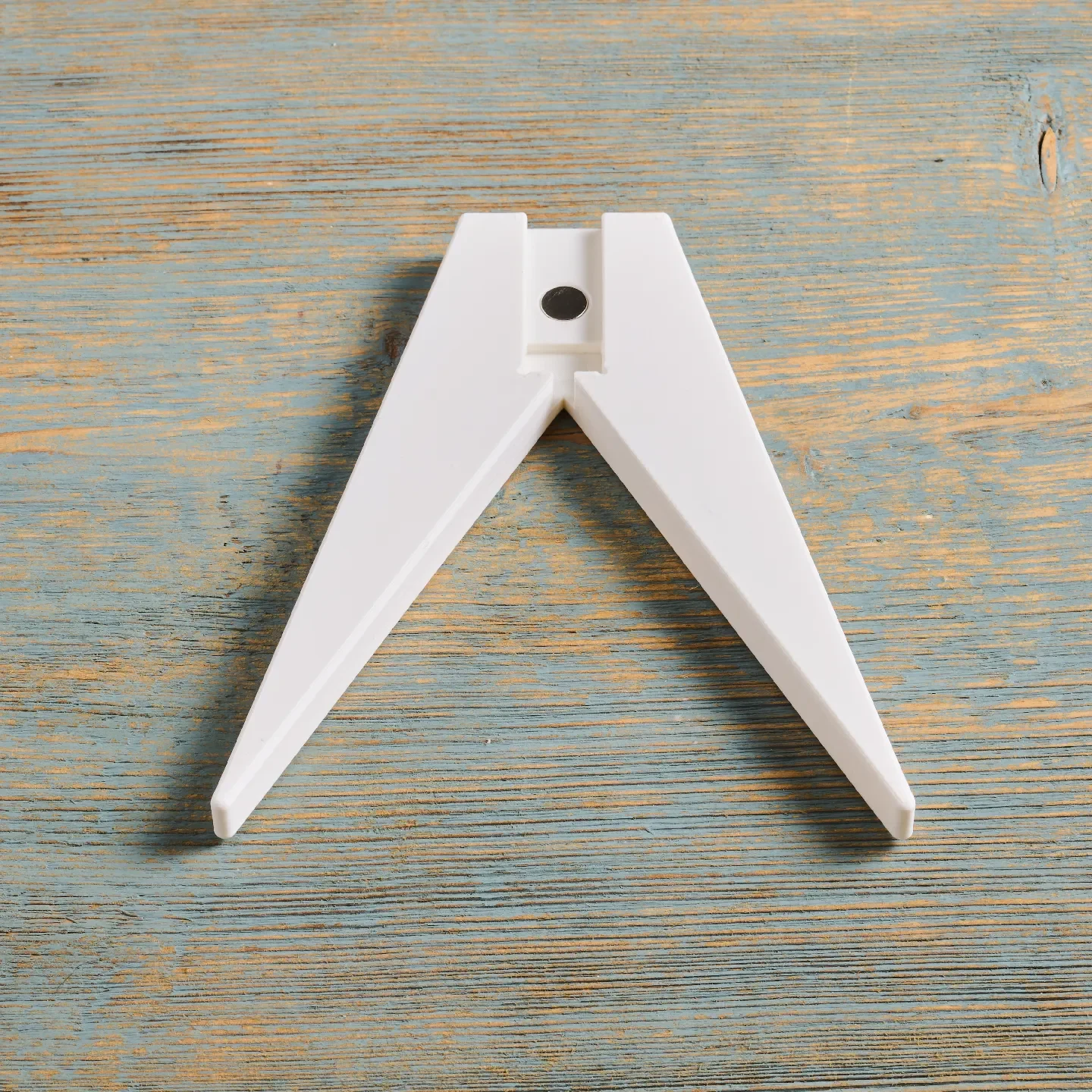

Я постарался создать конструкци��, максимально универсальную для большинства продаваемых манометров. Именно поэтому для крепления я использовал магниты 10х2 мм.

Имейте в виду, что измеренные значения являются приблизительными. Существует множество переменных, которые делают результат неточным. 3D-печать создает неточности до 0,2 мм. Округление значений также приводит к неточностям. Однако вы можете рассчитывать на точность +- 0,2 мм в зависимости от точности отпечатка и точности датчика.

Формула точного значения коэффициента с результатом диаметра.

k — коэффициент умножения измеренной длины
l — измеренная длина
а — угол при вершине (например, 90 градусов)
d = диаметр?
р = радиус?

k = 2 x грех(а/2) / 1 — грех(а/2)

г = (к х л)/2
д = к х л
