Магнитный держатель X-Lite Pro и индикатор ветра......

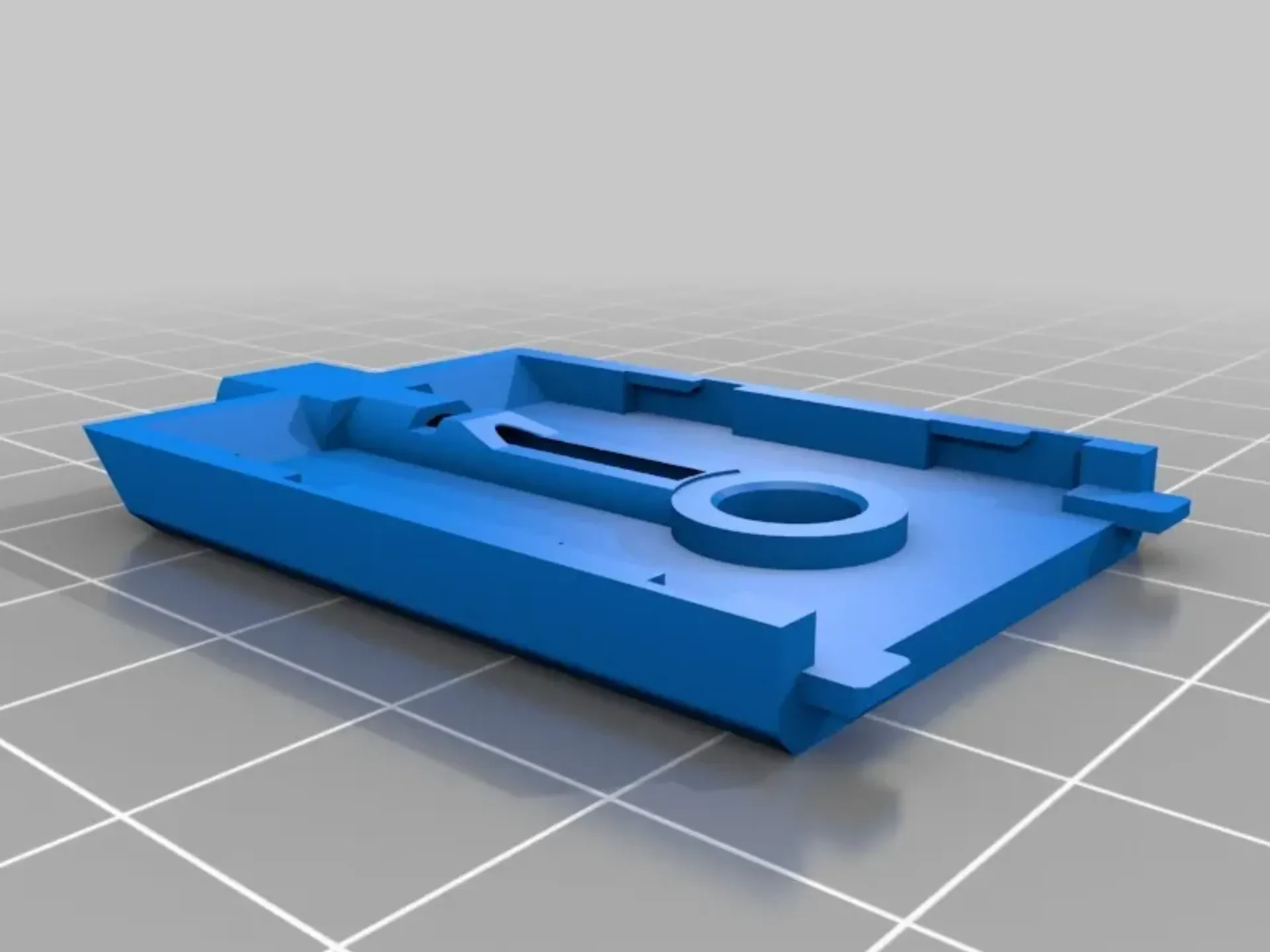

Это ремикс моей предыдущей задней обложки, который заменяет крышку внешнего модуля и включает в себя держатель индикатора ветра, который помогает видеть направление ветра перед запуском планера. В нем используются шампуры для барбекю, которые можно дешево купить в продуктовых магазинах. Те, что я купил, изготовлены из бамбука и имеют диаметр около 2,87 мм. Я купил упаковку из 50 штук за 1 доллар. Просто возьмите небольшой кусочек майла��а и приклейте его к концу деревянной шпажки горячим клеем или скотчем. Для держателя магнита также понадобится круглый магнит 3х6 мм. Это сделано для того, чтобы вы могли хранить магнит на задней стороне передатчика, если используете магнитный переключатель для включения планера.
В этой конструкции также используется зажим на задней панели x-lite, чтобы зафиксировать его на месте… хотя, по моему опыту, это не особо необходимо.
Обязательно используйте примечания к тому, из чего был сделан ремикс, чтобы распечатать его. Необходимо использовать некоторые специфические настройки.

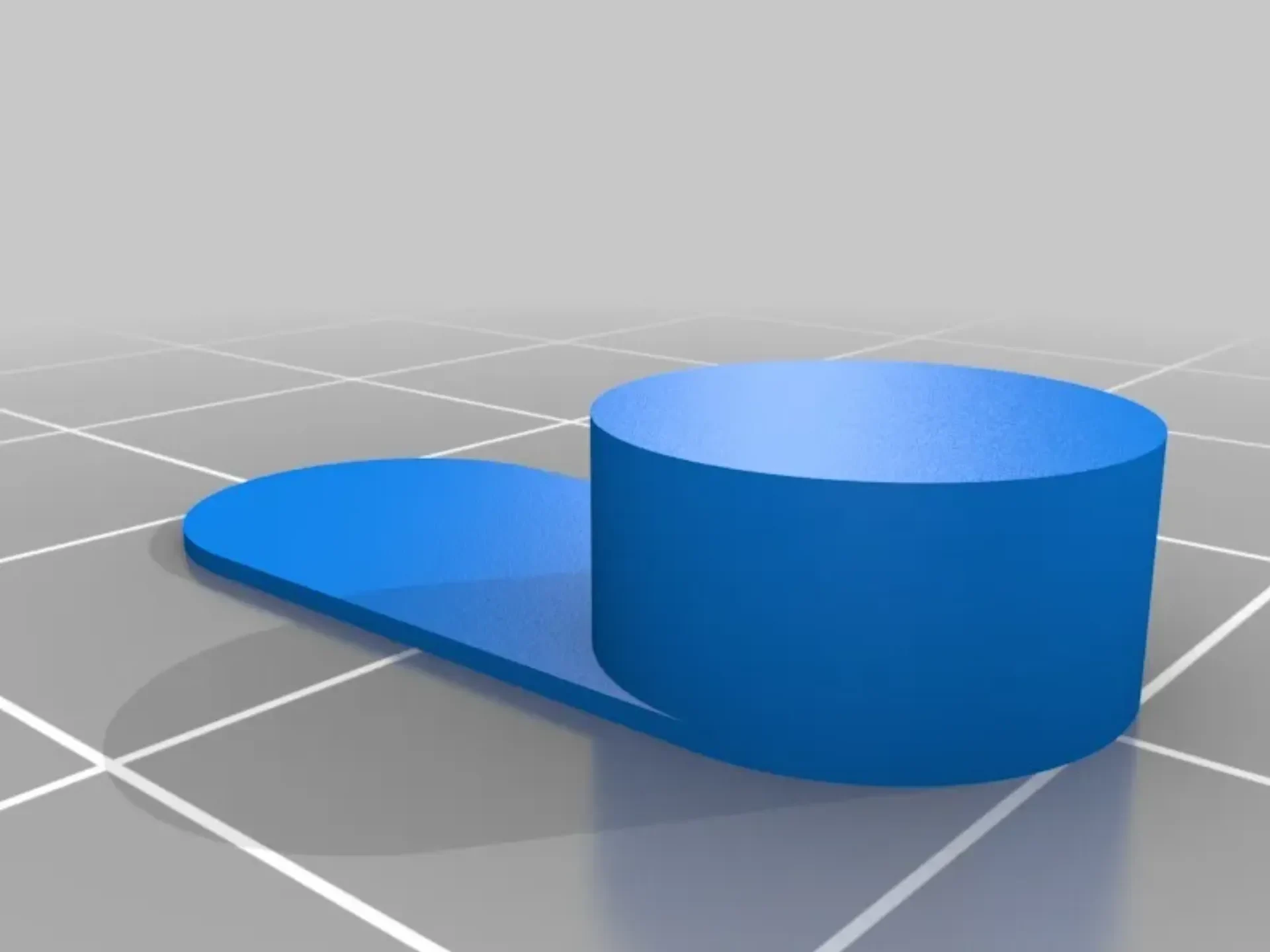

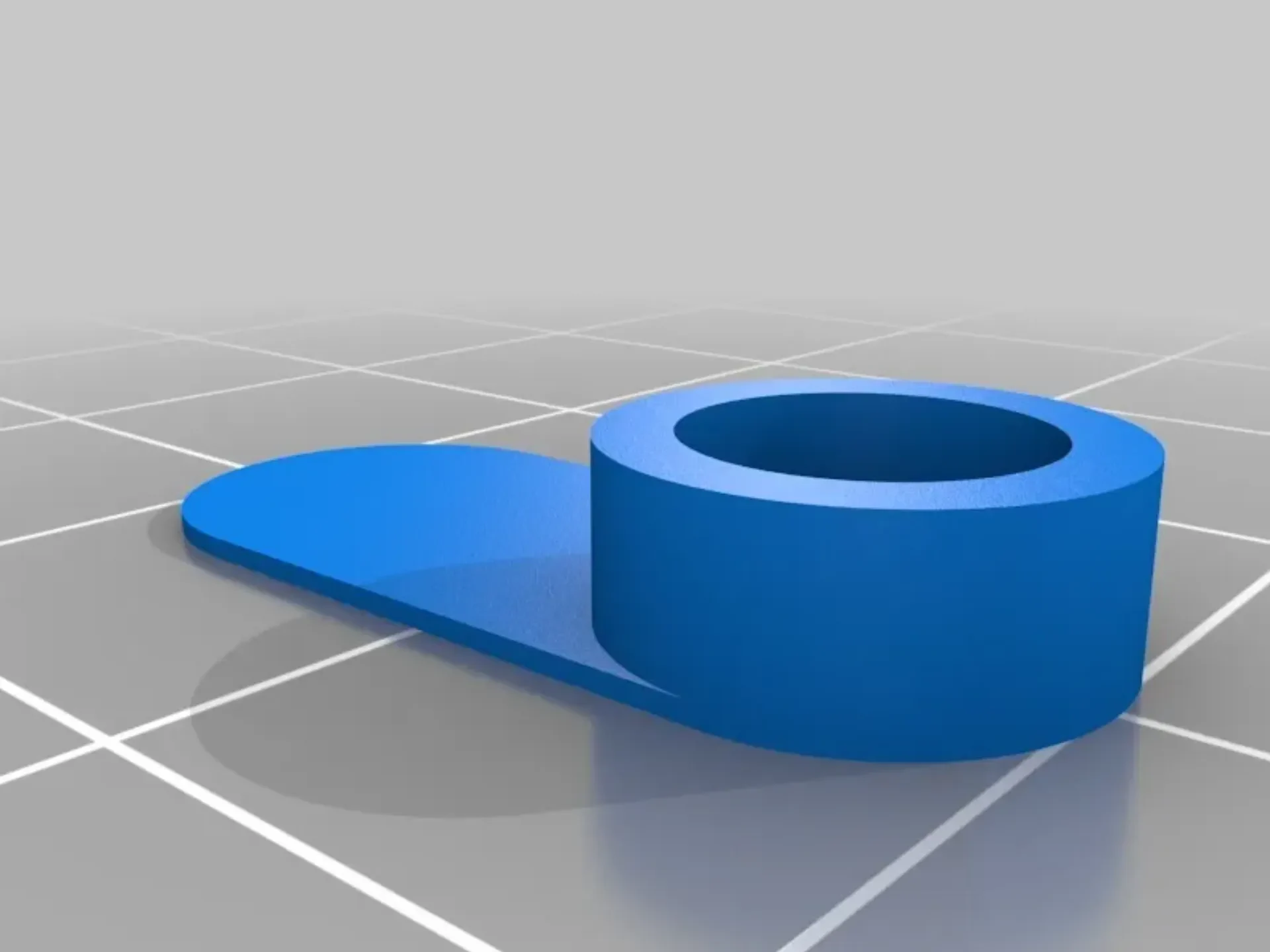

Я включил в комплект магнитный держатель, если вы хотите использовать магнит 3x6 для включения и выключения магнитного переключателя вашей модели радиоуправления. Распечатайте его, используя высоту слоя 0,1 мм. Я включил 2 версии. 3x6MagnetTool-open.stl, куда вы просто вставляете магнит после печати и приклеиваете его на место. Эта версия более плотная, чтобы ей было легче оставаться на месте. Вторая версия — 3x6MagnetTool-enclosed.stl, в которой вы приостанавливаете печать непосредственно перед печатью верха (перед печатью слоя 38 слоев толщиной 0,1 мм), опускаете магнит в отверстие, а затем возобновляете печать, чтобы напечатать верх.
В принтерах могут быть различия, поэтому, если допуски не подходят для отпечатка и он не хочет скользить при небольшом нажатии, не прилагайте усилий, потому что вы не хотите сломать маленькие выступы на передатчике XLite, которые удерживают крышку. У меня не возникло никаких проблем с этим, но вам следует быть осторожным. Важно использовать разрешение 0,1 мм и высоту опоры z 0,2 мм.
Я не проверял это, чтобы увидеть, сломается ли палка или 3D-принт раньше, чем выступы на xlite, если вы попытаетесь согнуть ��алку до тех пор, пока она не сломается. У меня не было никаких проблем с этим, и я без проблем отогнул палку назад довольно далеко, но я не сгибал палку полностью назад, чтобы посмотреть, не сломается ли она раньше. Сначала я думал, что бамбуковая палка сломается или моя конструкция сломается раньше всего, но палка, похоже, немного согнулась.
28 мая 2019 г., версия 6

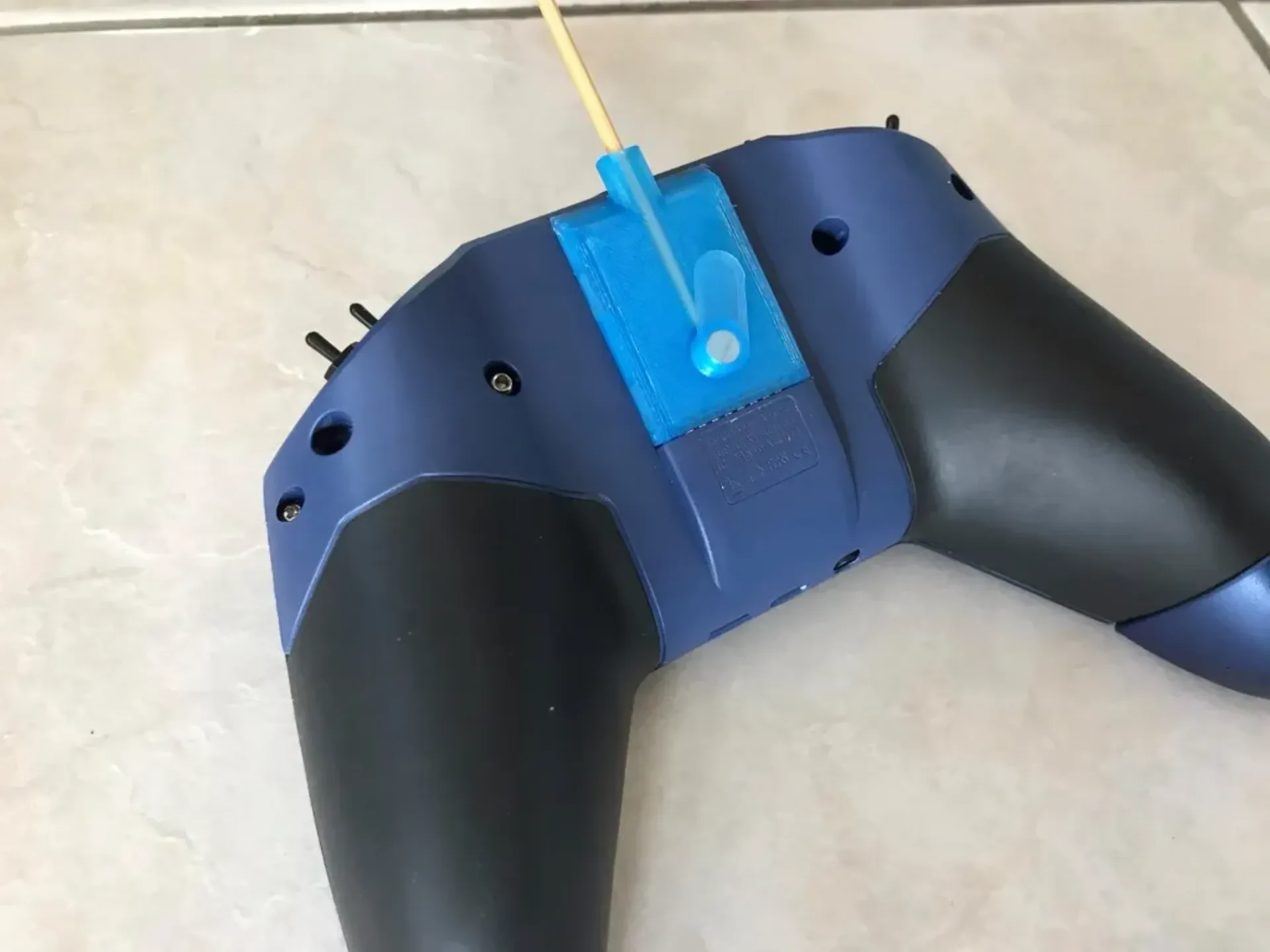

Угол 45 градусов сверху, чтобы эта область не создавала опоры. После печати он выглядит лучше, хотя и не соответствует точному ракурсу X-Lite. 27.05.2019 V5 (показано на рисунке)
Обновлен до версии V5, чтобы сделать внешнюю трубку еще толще. Кажется, он достаточно прочный, чтобы не расколоться, если сильно надавить на палку вверх или вниз.
Увеличенный размер внутренней трубки для лучшего соответс��вия бамбуковым шампурам. 27 мая 2019 г., версия 4
Обновлено до версии V4: внешняя трубка стала толще, чтобы предотвратить раскалывание. 2019-05-27
Добавлен инструмент для держателя батареи, если вы хотите использовать магнит 3x6 для включения и выключения магнитного переключателя вашей модели RC. Включены 2 версии. Открытая версия и закрытая версия, предназначенные для приостановки и возобновления, чтобы заключить магнит в отпечаток.
Настройки печати
Плоты:
Нет
Поддерживает:
Да
Разрешение:
0,1 мм
Заполнение:
20%
Нит��:
3D Solutech PLA Прозрачный AquaBlue
Примечания:
См. примечания к тому, что это была измененная форма, о том, как ее распечатать.
