ESP32 Max v1.0 Корпус гаражных ворот с реле

Arduino и пр.
Источник:
www.printables.com

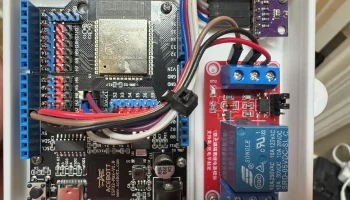

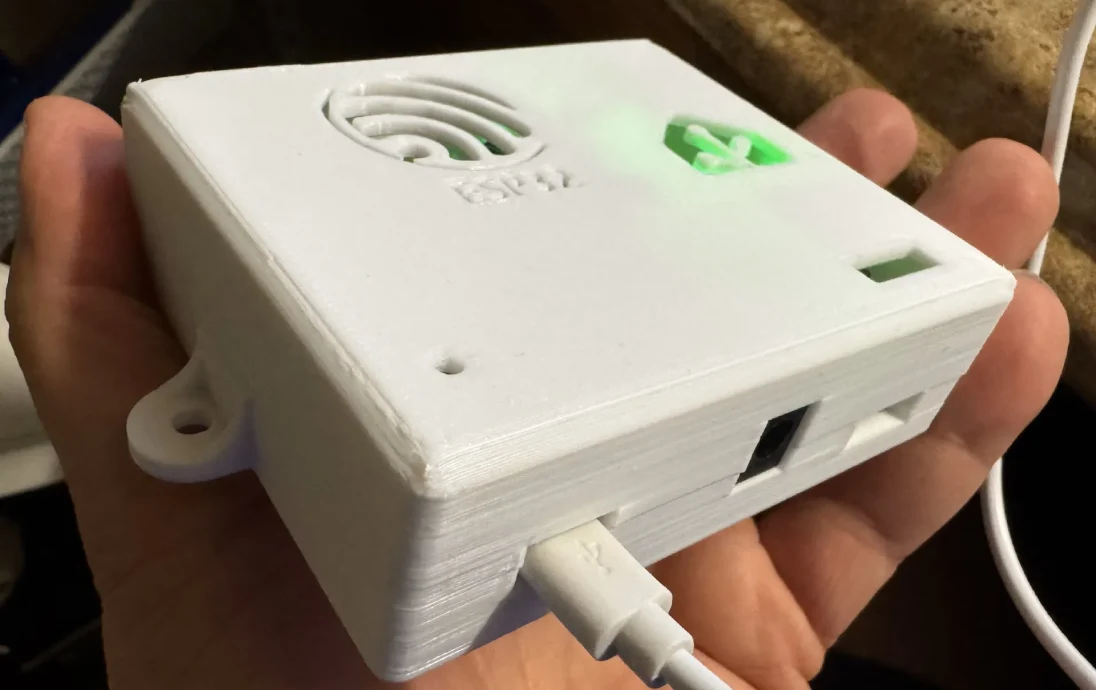

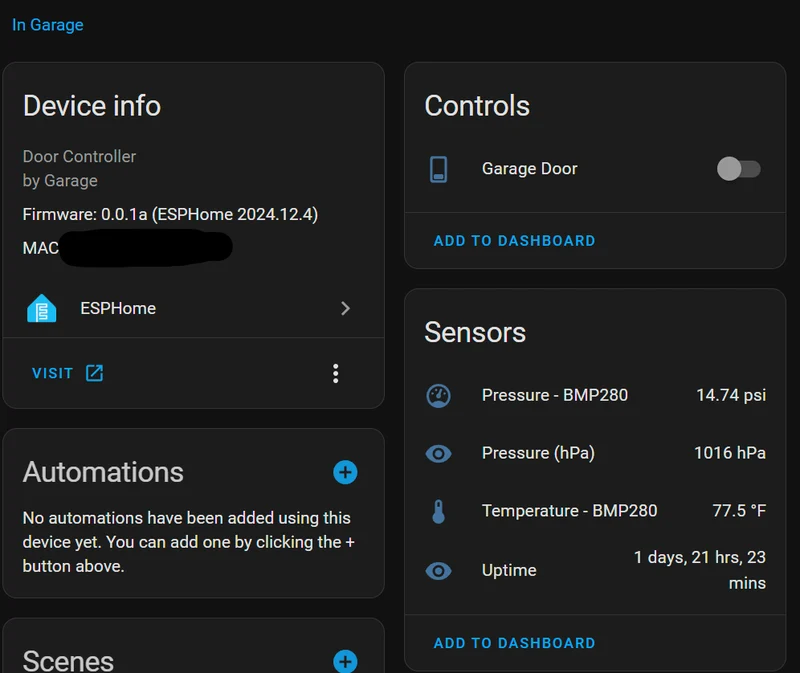

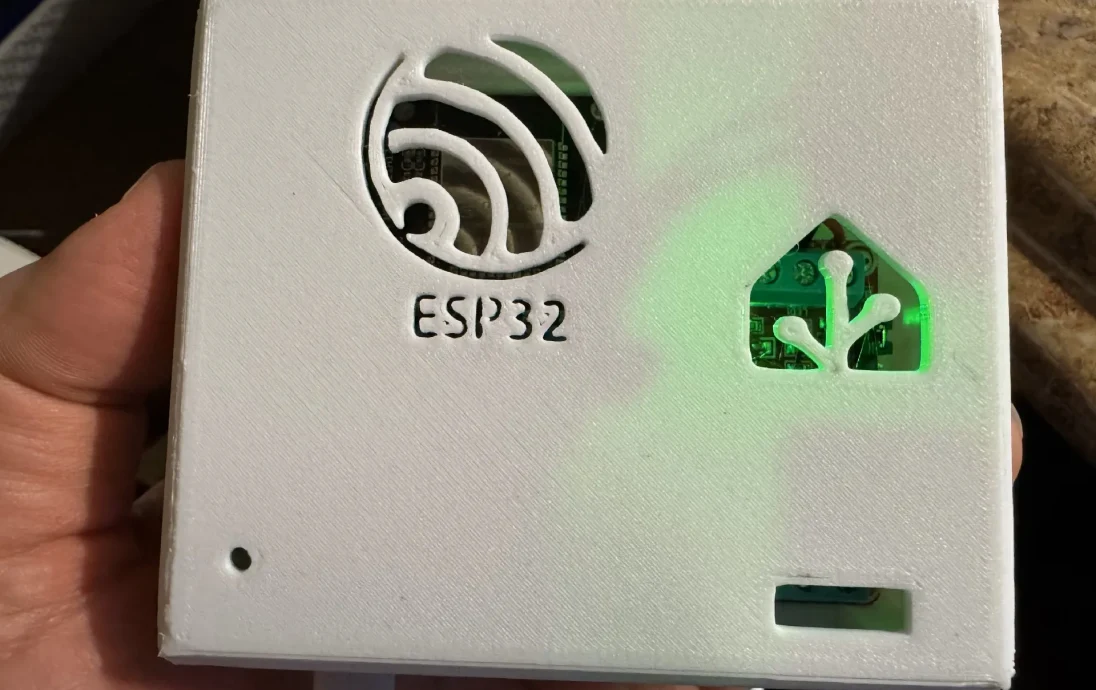

Это базовая коробка для установки макетной платы ESP32 Max v1.0 (клон Arduino UNO) с одноканальным реле 5 В и датчиком температуры BMP280 (также должен работать с BME280) для взаимодействия с механизмом открывания гаражных ворот с использованием кнопочного переключателя/кнопочного терминала мгновенного действия на приводе/двигателе гаражных ворот. Подключение представляет собой простую двухпроводную петлю/цепь от общей и нормально разомкнутой (наиболее распространенной) клемм реле. ESP32 можно прошить с помощью ESPHome для работы с HomeAssistant. Крышка коробки плотно прилегает к основанию. Никакого оборудования или клея не требуется. Печатайте ровно на рабочей пластине, опоры не требуются. Для крепления компонентов использовались винты M2x5 мм и стандартные перемычки для макетной платы.

Ссылки на используемые элементы ниже.

Плата разработки ESP32 Max v1.0
Одноканальное реле 5 В постоянного тока
Датчик БМП280
Саморезы M2x5mm из нержавеющей стали
Перемычки для макетной платы
