Горизонтальное крепление для камеры Prusa Mini ESP32

Файлы
Топ
База
База с антенной

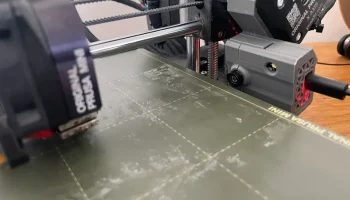

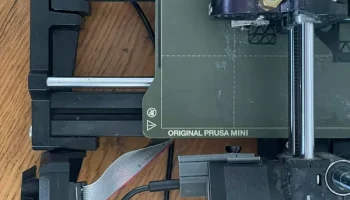

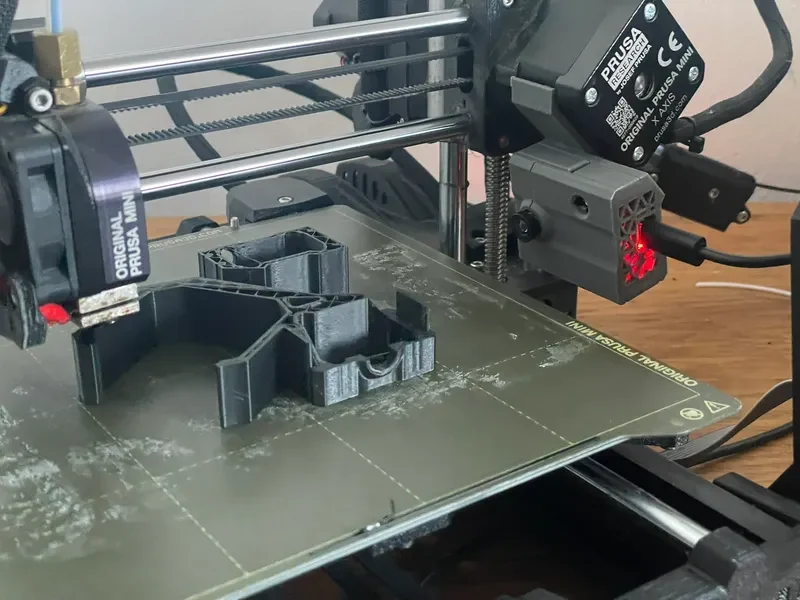

Фотографии:

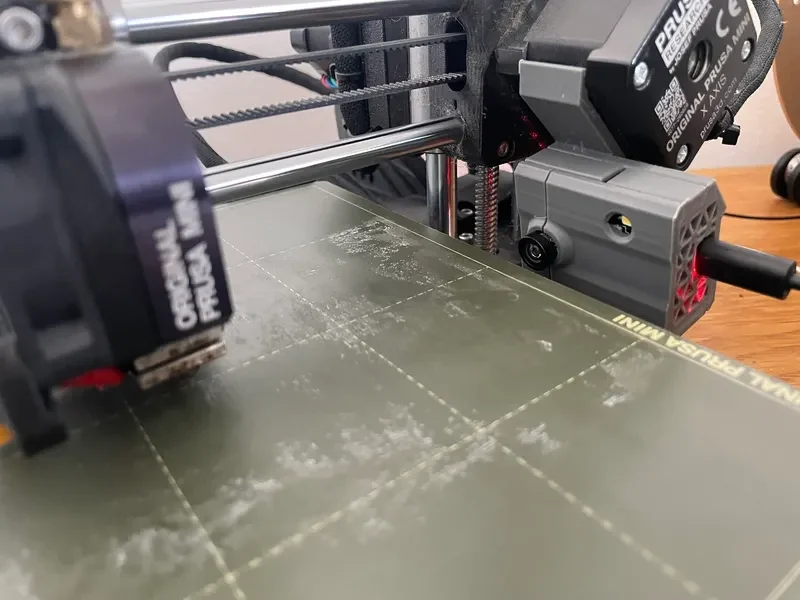

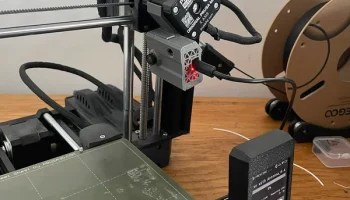

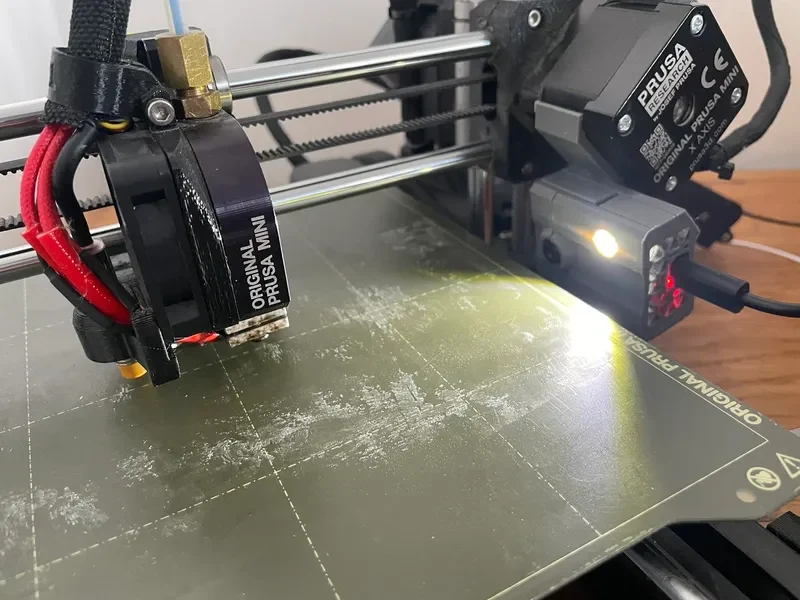

Серая печать = нет антенны

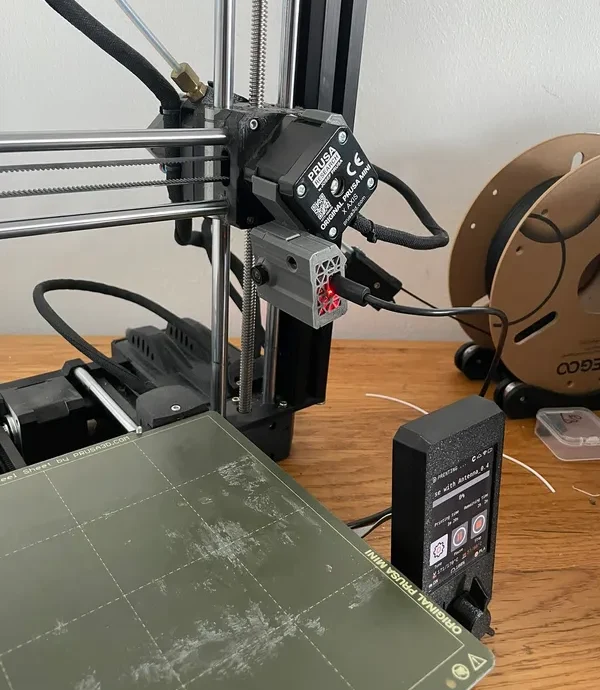

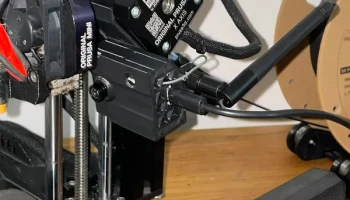

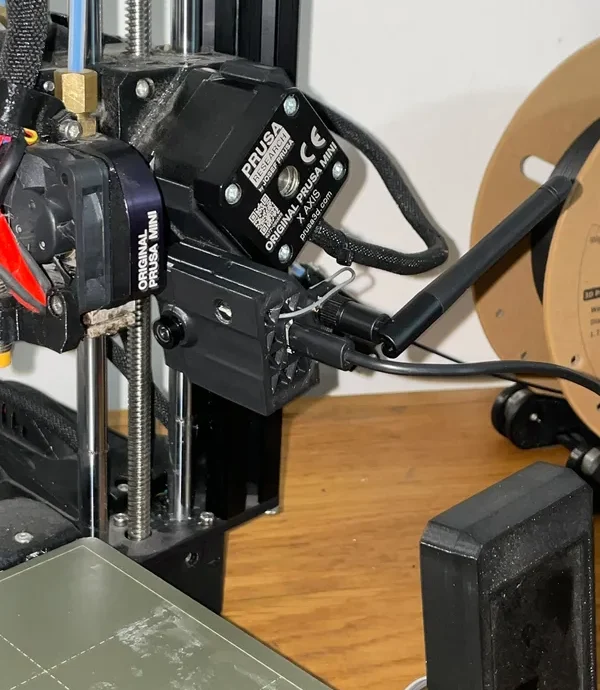

Черная печать = Антенна

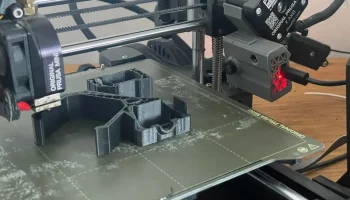

Печать

Эта модель не требует внешнего оборудования для установки друг на друга. Печатается без подставок. Параметры печати, использованные на фотографиях: PLA, Prusa Mini + Input Shaper, структурная толщина 0,15 мм, заполнение 15 %.

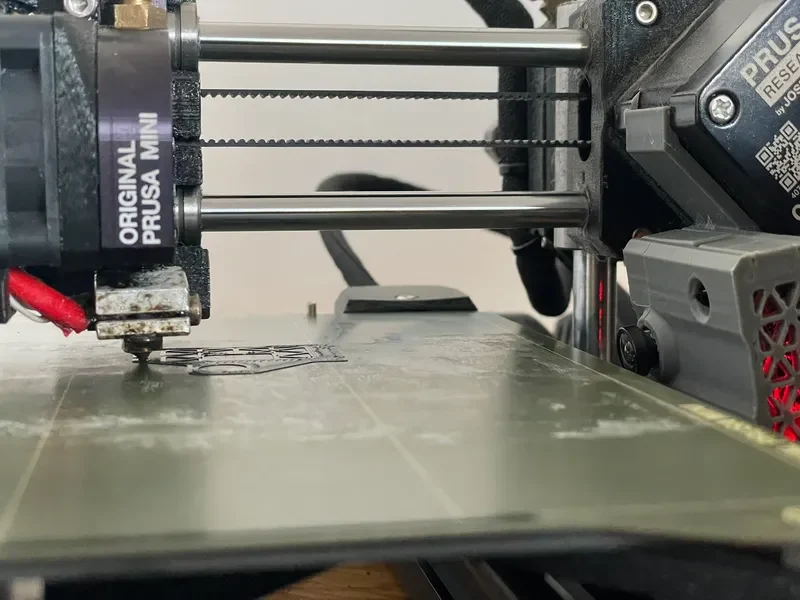

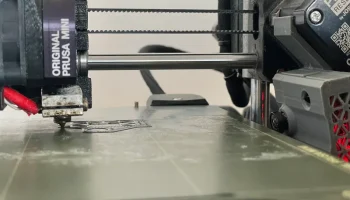

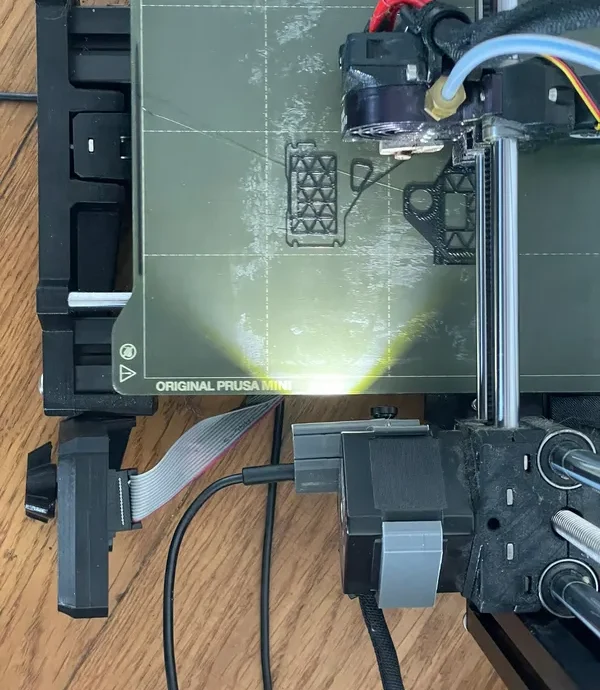

Допуск зазора

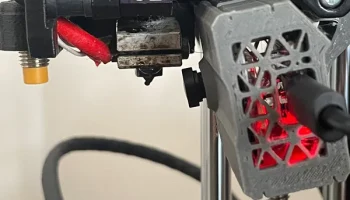

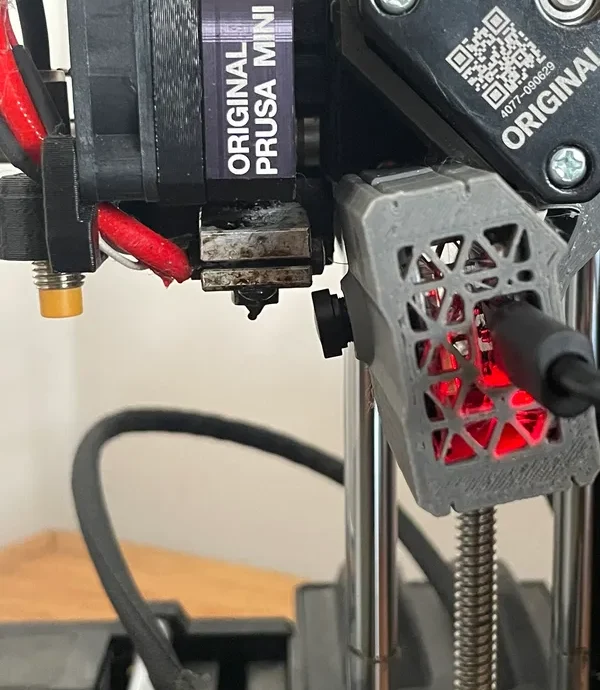

Клиренс хороший с камерой с углом обзора 65. Меньший зазор с полем обзора 160 по минимальной оси X; однако печатающий рычаг подходит настолько близко только при калибровке. ПОЖАЛУЙСТА, ПРОВЕРЬТЕ ДОПУСК ПЕРЕД ПЕЧАТЬЮ

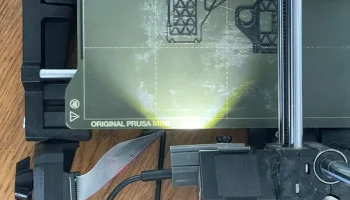

Вид с камеры

65 FOV работает; однако я рекомендую объектив с углом обзора 160°, чтобы лучше видеть рабочую пластину.

угол обзора 160°

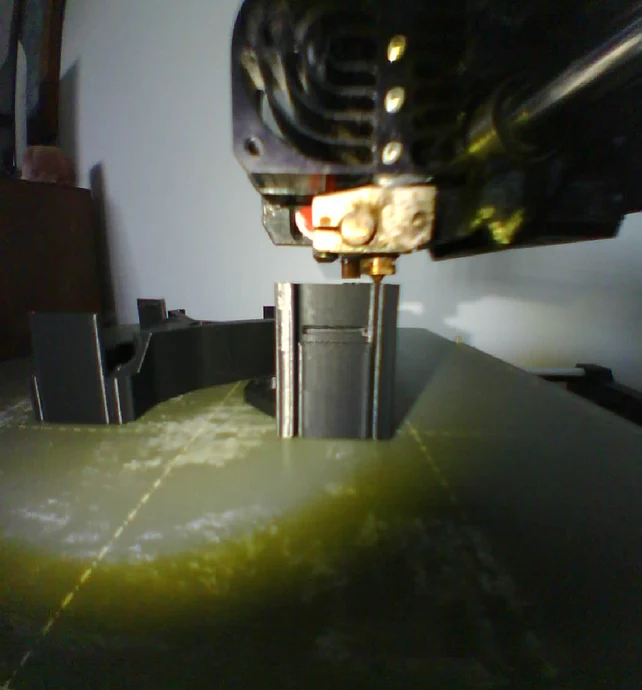

Угол обзора 160 на уровне Z 0

Угол обзора 65

Угол обзора 65 на уровне Z 0

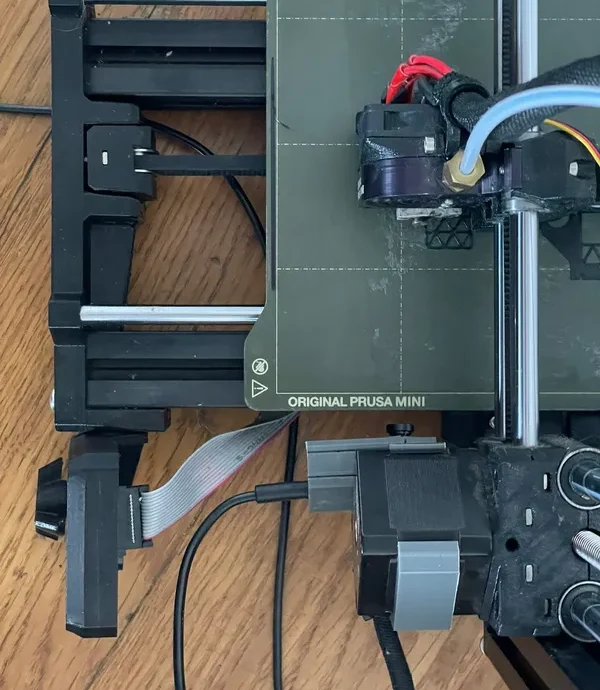

Я бы порекомендовал к камере разъем micro USB под углом 90 градусов, чтобы кабель не зацеплялся за экран!
