Корпус Waveshare ESP32-S3

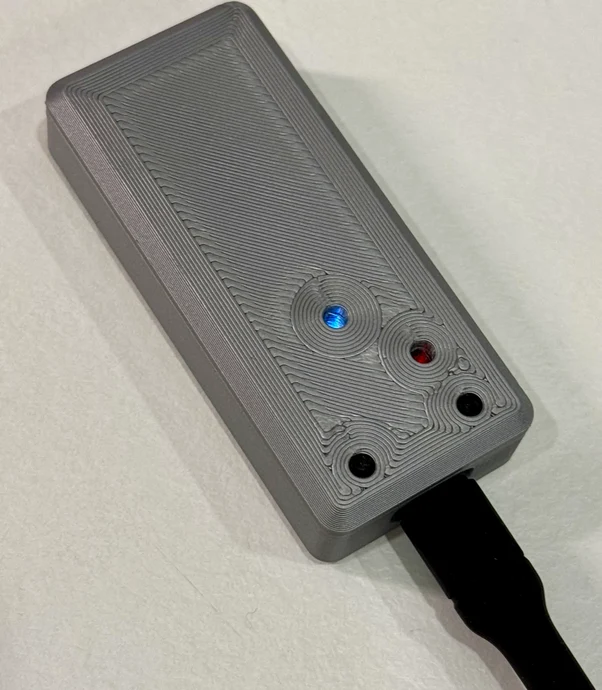

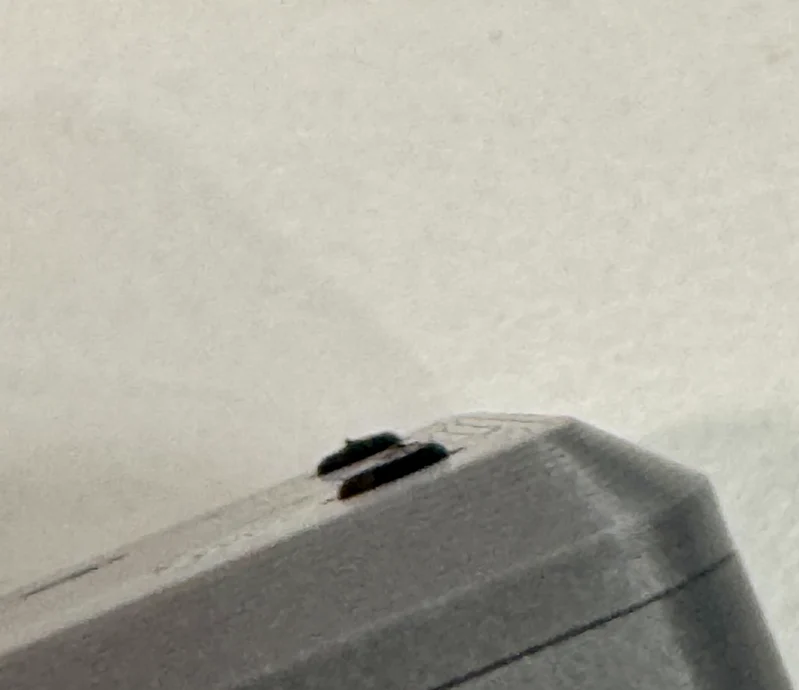

Корпус для ESP32-S3 производства Waveshare с функциональными кнопками и светодиодной подсветкой.

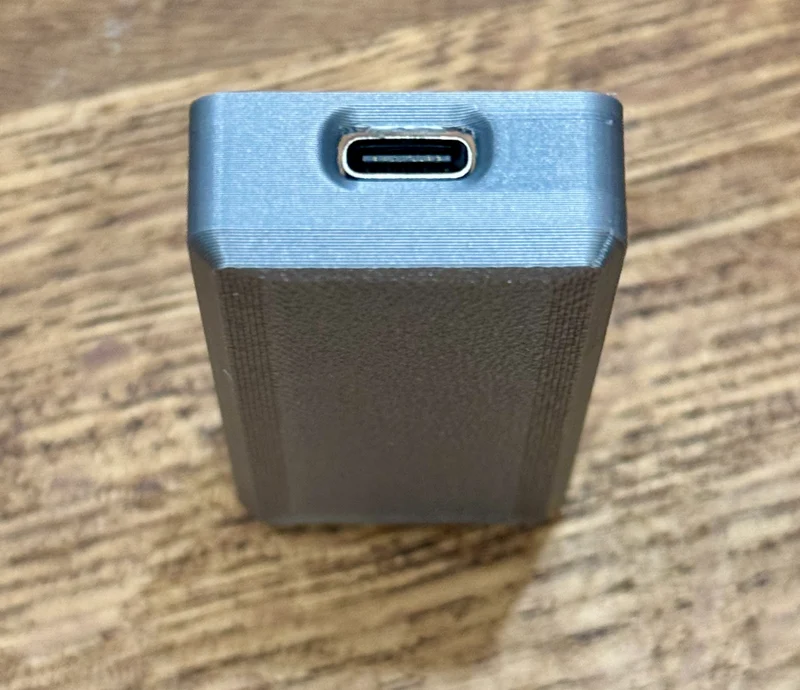

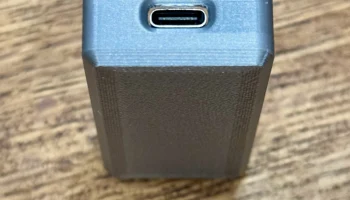

Он был протестирован с несколькими разъемами USB-C, и на данный момент все они полностью подключаются и хорошо сочетаются.

Полностью напечатанная на 3D-принтере верхняя крышка закрывается с помощью фрикционной посадки.

Печатный корпус/крышка с высотой слоя 0,16, кнопки с высотой слоя 0,08 для лучшей поверхности с использованием PLA.

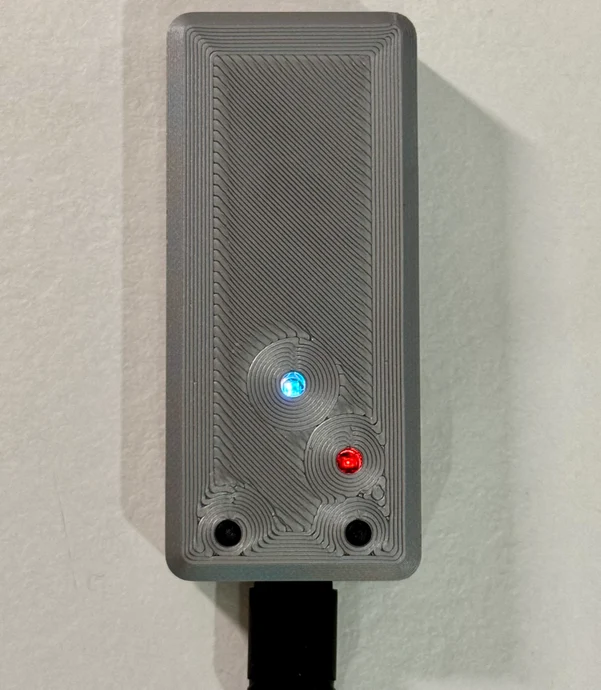

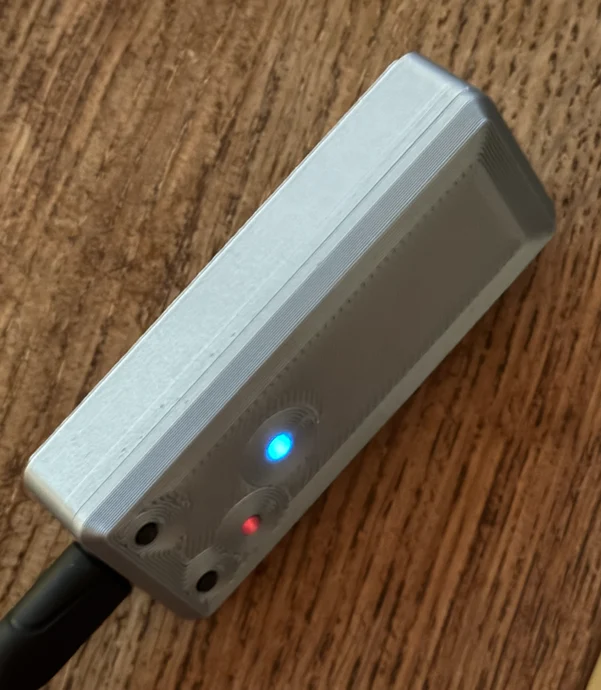

Световая т��убка/проводник напечатана с использованием полупрозрачного материала PETG (подойдет любой цвет, не темный, предпочтительнее прозрачный) с толщиной линии 0,08.

ПРИМЕЧАНИЕ (новая система крепления): печатайте файлы монтажа стоя с минимальными опорами для деревьев.

Аппаратное обеспечение:

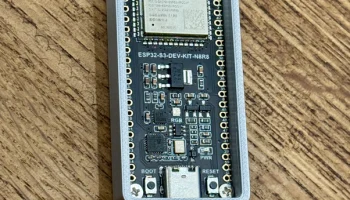

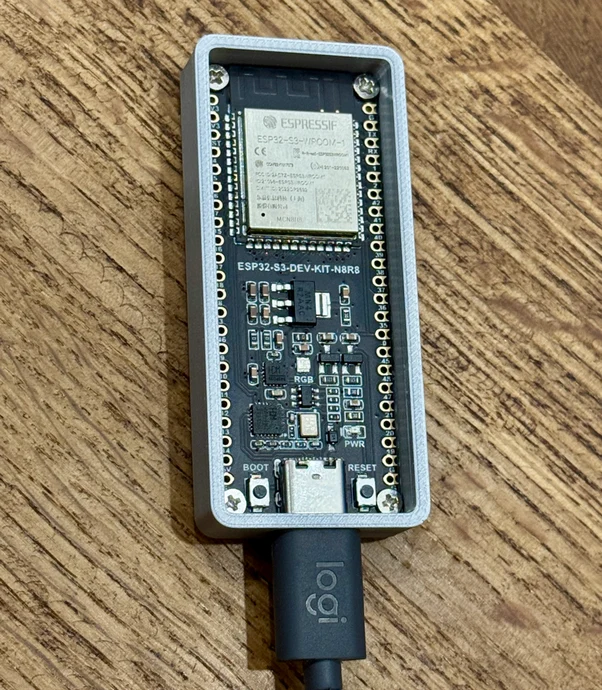

Доска от Waveshare.
Винт M2x5 с плоской головкой x4

Дополнительное оборудование:

Винты с потайной головкой M3x5 x2 (крепление на корпусе)
Любые винты M5x14 x2 (крепление к профильной стойке)

Обновления:

09.20.2024 — Добавлены световые трубы/направляющие с фрикционной посадкой
09.25.2024 — Добавлена верхняя крышка без индикатора питания
01.23.2025 — Добавлено универсальное крепление М3 на корпус (зенковка М3, расстояние 40мм)
01.24.2025 — Добавлено крепление «ласточкин хвост» для станков профиля 4080.
