Магнит Бабочка

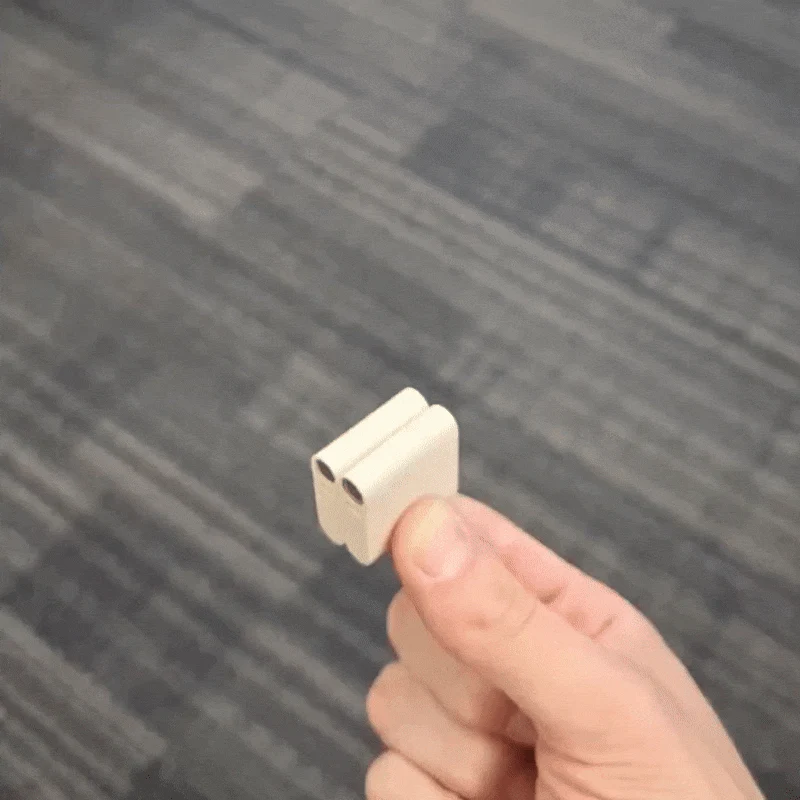

Мы называем ее Магнитной Бабочкой! Или, может быть, ее следует назвать «Магнитный колибри», поскольку нам нужно было снимать ее со скоростью 1/8, чтобы хорошо рассмотреть ее в движении!

Это небольшое приспособление, в котором используются диаметрально намагниченные магниты (магнитные полюса соответствуют диаметру, а не длине) для ограничения соединения качения.

Этот тип соединения обеспечивает низкое трение даже при высоких нагрузках и компенсирует толщину панелей при складывании. Однако математические расчеты, определяющие складывающееся движение двух панелей, намного сложнее, чем стандартное соединение штифт/петля, а это означает, что применение этого типа соединения к толстому оригами добавляет дополнительную сложность.

Сустав качения также исследовался для замены поясничного диска, замены суставов и податливых подшипников, таких как сустав CORE.

Мы надеемся, что вам понравится эта забавная демонстрация шарнира с подвижным контактом!

Характеристики цилиндрического магнита:

— Диаметрально намагниченный

— 1/2 дюйма в длину

— диаметр 1/4 дюйма

— Необходимо 4 шт.

Ссылка на совместимые диаметрально намагниченные магниты:

https://totalelement.com/collections/disc-magnets/products/1-4-x-1-2-inch-diametrically-magnetized-neodymium-rare-earth-cylinder-magnets-with-black-nickel-coating-n42-20-pack

Характеристики прямоугольного магнита:

— Толщина 1/8 дюйма

— 1/4 дюйма в ширину

-1/2 дюйма в длину

— Необходимо 8 шт.

Ссылка на совместимые прямоугольные магниты:

https://totalelement.com/collections/block-magnets/products/1-2-x-1-4-x-1-8-inch-neodymium-rare-earth-bar-magnets-n42

СОВЕТ:

Если магниты ослабли, оберните их тонкой лентой, чтобы они плотно прилегали.
