Держатель для аккумулятора DeWalt 20 В, магнитное основан...

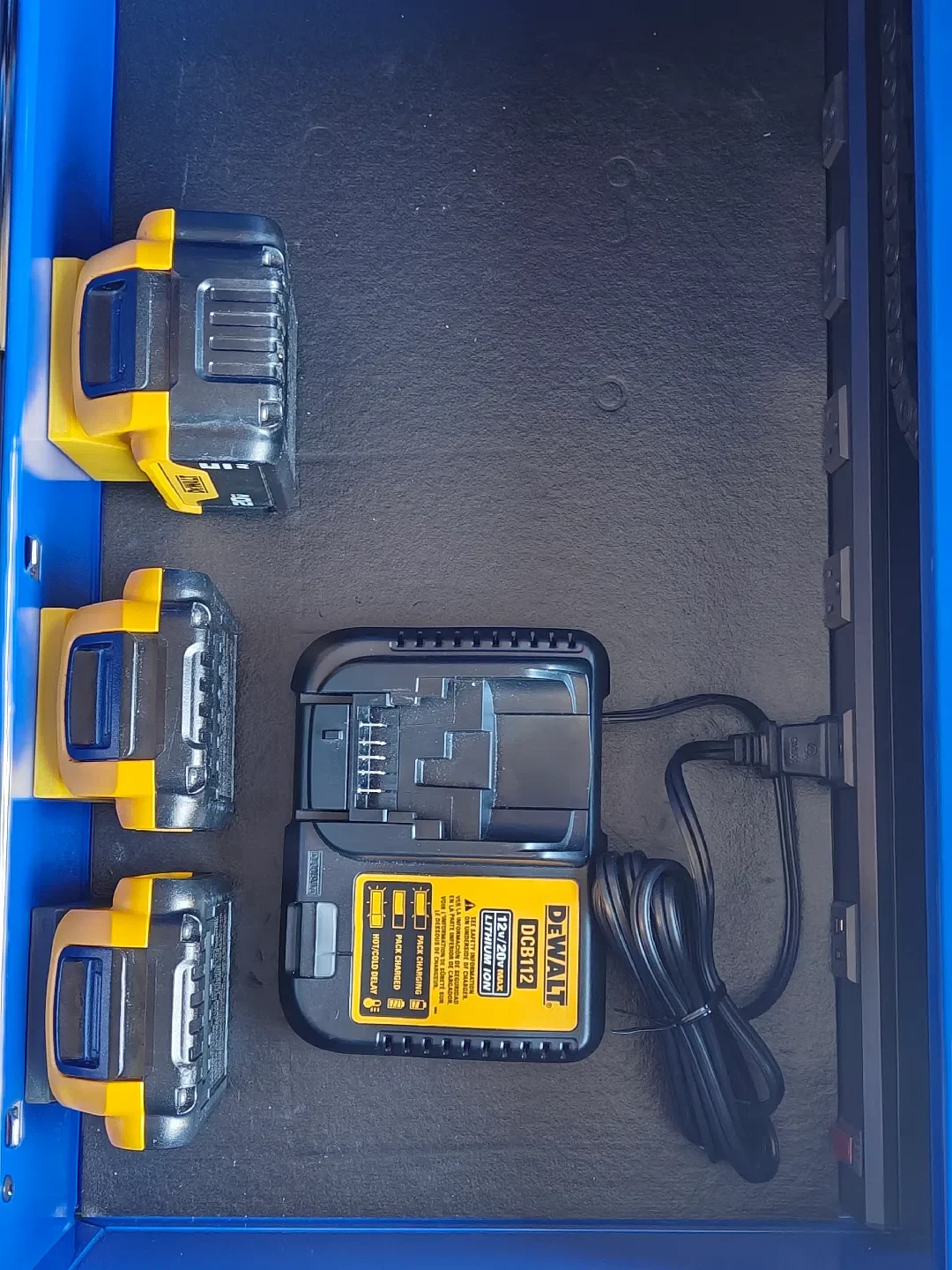

Требуется для хранения батарей в ящике ящика для инструментов. Поэтому я добавил магнит сзади вместо винтов.

Принадлежности

В нем используется следующий магнит:

DIYMAG Неодимовый магнит с круглым основанием, сильные редкоземельные магниты 100 фунтов с прочным потайным отверстием и винтами из нержавеющей стали для магнитов на холодильник, офиса, ремесел и т. д. Диаметр 1,26 дюйма, упаковка из 10 шт. https://www.amazon.com/dp/B072K586ZW

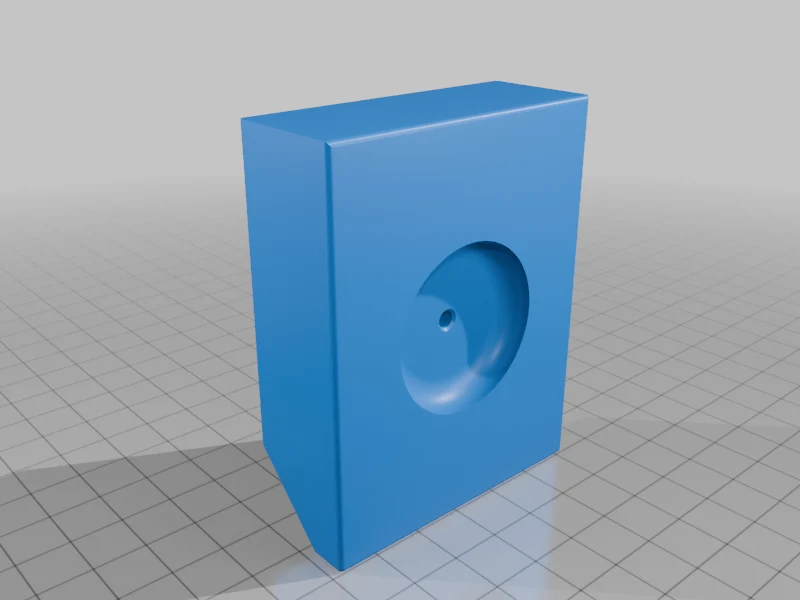

Размеры магнита: диаметр 32 мм, отверстие ~ 5 мм, глубина ~ 6 мм.

Я использовал крепежный винт M4x12, потому что он был в наличии.

Как я это разработал

Разработано в FreeCAD

Категория: Держатели и коробки для инструментов
