Магнитные фиксаторы корпуса Python AMS...

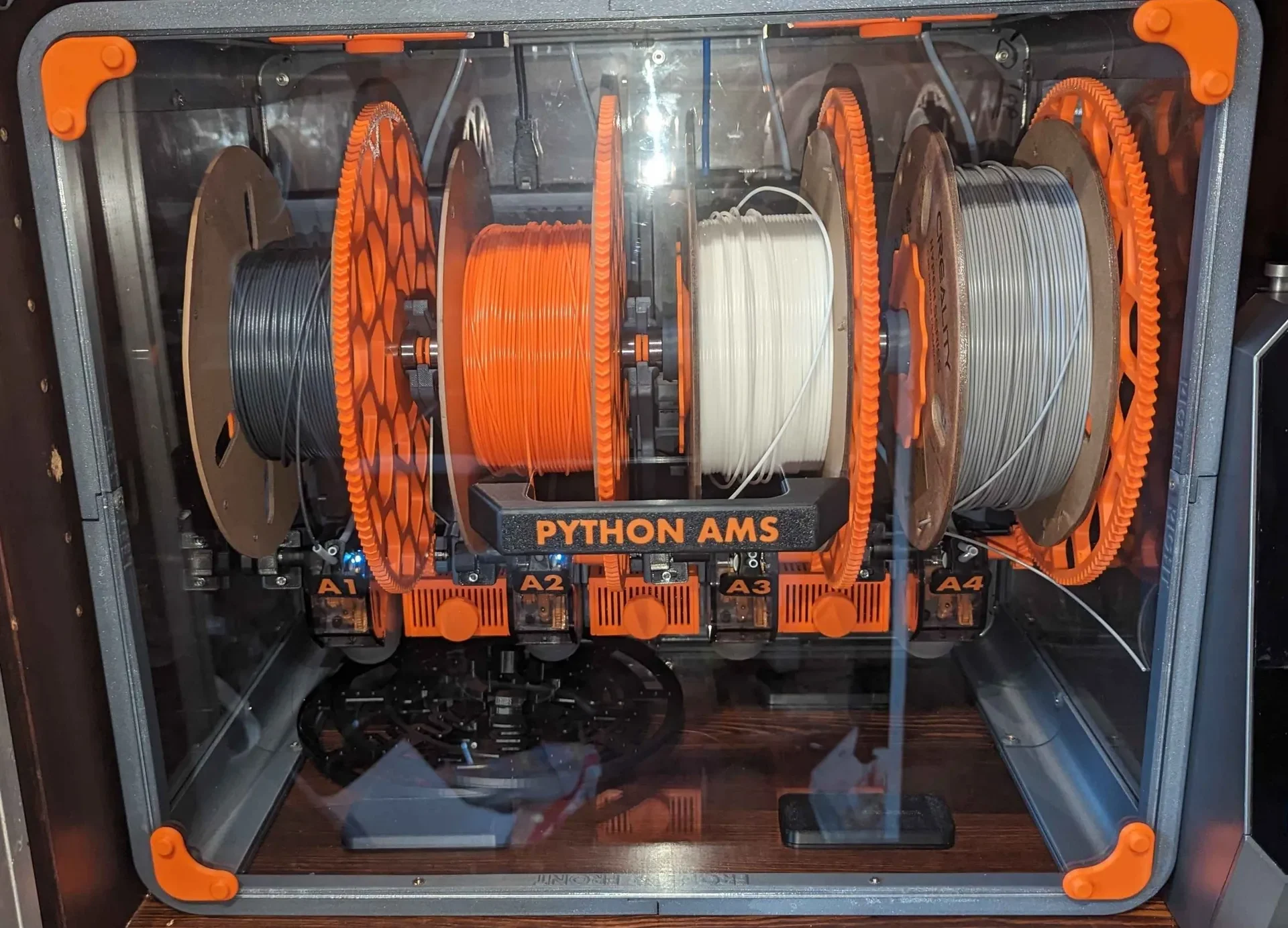

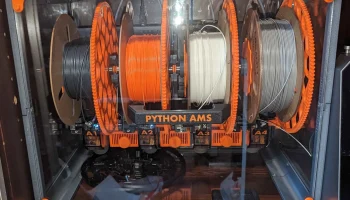

Эти детали предназначены для того, чтобы вы могли приклеить магниты, которые обычно прижимаются к крышке корпуса Python AMS.
Я рекомендую использовать как минимум ABS для их печати. Хотя они являются внешними компонентами корпуса, они все же могут подвергаться воздействию высоких температур и потенциально повредиться.
В файл включены две версии: для одной версии требуются термофиксирующие вставки, для другой — нет.
Спецификация материалов:

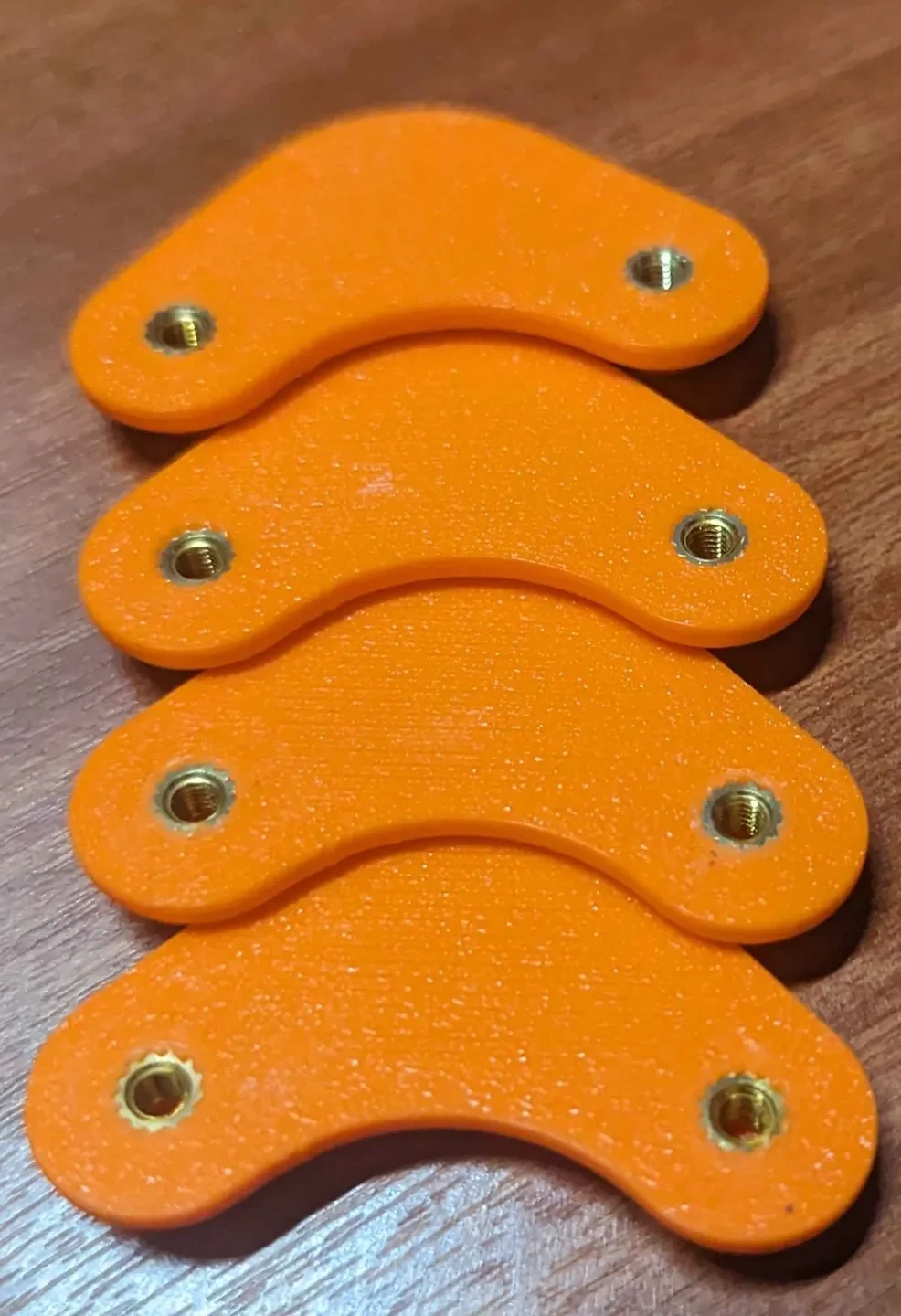

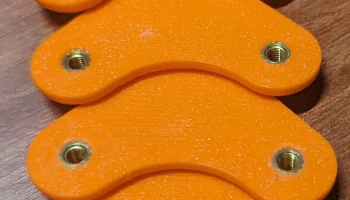

Если вы делаете версию с термофиксирующими вставками, всего вам понадобится 8 штук, и это должны быть короткие вставки M3. Я использовал эти вставки от Hanglife.
Для любой версии вам понадобится 8 болтов M3x8 мм.
Наконец, чтобы приклеить магниты, вам понадобится прочный клей, в идеале термостойкий, здесь подойдет двухкомпонентная эпоксидная смола, я использовал суперклей Lock Tight Precision.
Вам также понадобится острое сверло диаметром 3 или 3,5 мм и дрель.
Руководство по сборке:
Если вы делаете версию с термофиксирующими вставками, не имеет значения, в каком порядке вы это делаете, но вот как я это сделал. Если вы не используете версию с термофиксирующими вставками, просто пропустите эти шаги, закапывание будет таким же.
Шаг 1. (Пропустите, если не используете термофиксирующие вставки)
Среди напечатанных деталей вы найдете шаблон, в нем есть 2 больших и 2 маленьких отверстия. Поместите одну из магнитных крышек в приспособление, вставив 2 выступа на нем в отверстия приспособления.
Теперь аккуратно вдавите вставку в каждое отверстие, они должны лишь слегка вдавиться.
Затем, используя паяльник с подходящей насадкой, вдавите вставки так, чтобы они оказались чуть ниже поверхности, постарайтесь сделать их как можно более прямыми.
Наконец, очистите оставшиеся заусенцы острым ножом и повторите этот процесс для остальных трех деталей.
Шаг 2.
Этот шаг немного отличается, если вы используете версию без вставок для термофиксации. Если вы используете пластины с термофиксацией, ваш JIG-инструмент будет выглядеть так, как показано выше. В противном случае он будет немного отличаться, но на этом этапе он работает точно так же.
Поместите шаблон в угол верхней панели, слегка надавив на него так, чтобы выступ прилегал к краю панели. Это гарантирует, что отверстия находятся в правильном месте.
Теперь с помощью дрели просверлите отверстия как можно ровнее, в каждом углу по два отверстия. Я рекомендую действовать медленно, с очень легким ��авлением, чтобы не растрескать акрил, просто позвольте дрели сделать всю работу за вас. Не нужно на него сильно давить.
Шаг 3.
Если вы уже вставили магниты, вам следует вытолкнуть их из отверстий сейчас.

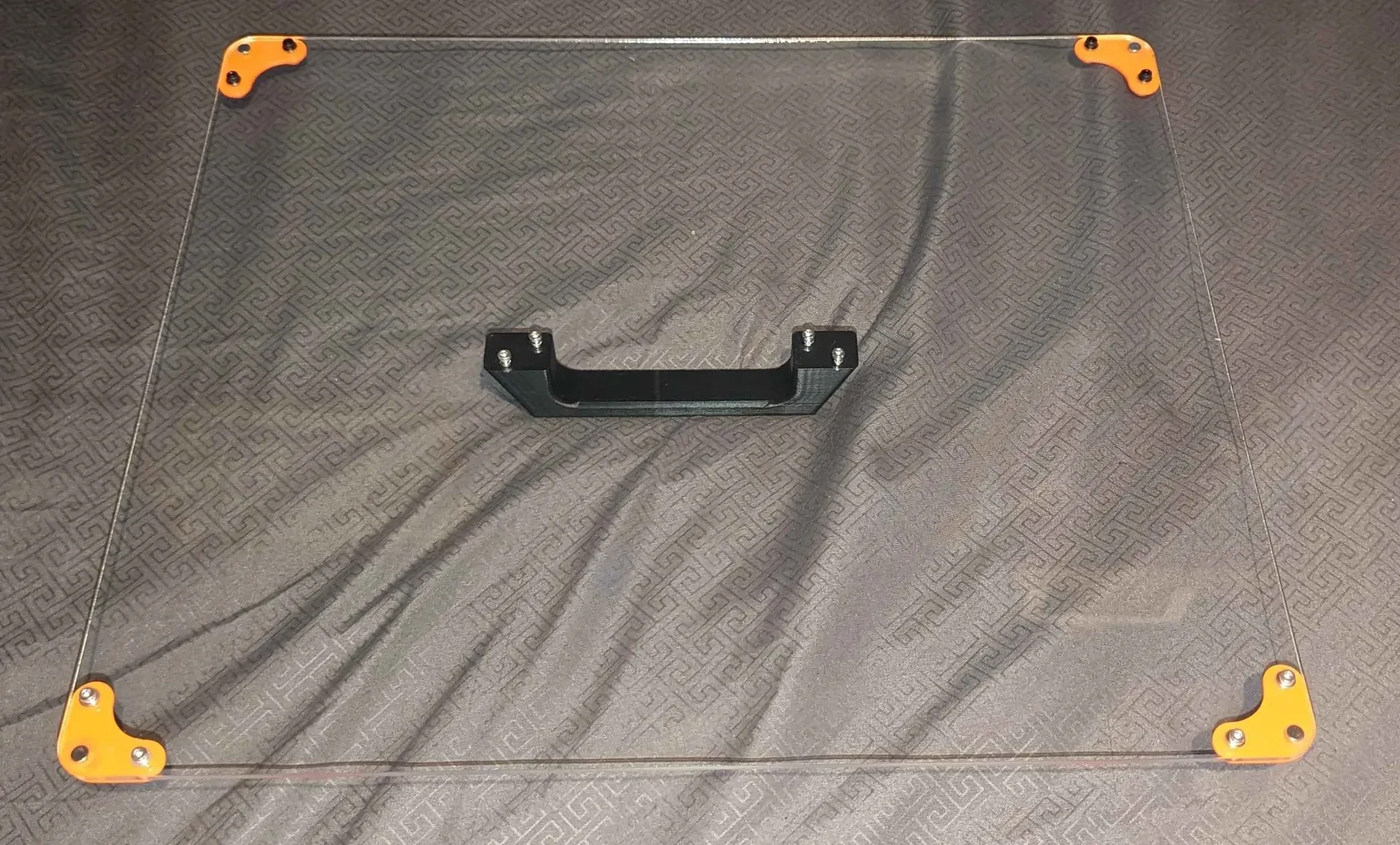

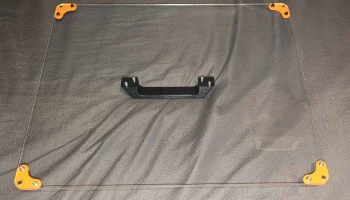

Прикрутите напечатанные магнитные колпачки на место с помощью болтов M3x8 мм. Я использовал шайбу на каждом болте, но вам это не нужно. Будьте осторожны, н�� перетяните болты, затяните их на ощупь. Если вы не уверены, что это значит, используйте прецизионную отвертку, так как ее будет сложнее перетянуть.
Шаг 4.
Нанесите немного клея в отверстие для магнитов, клея много не нужно, достаточно капли. Затем вдавите магниты. Я рекомендую использовать небольшую доску или что-нибудь другое с плоской поверхностью внизу, чтобы прижать их на место и выровнять.
Если вы используете тот же клей, что и я, имейте в виду, что он повредит поверхность акрила в месте соприкосновения с ним. Повреждения носят лишь косметический характер, но вам все равно следует их избегать. И, как и любой суперклей, не допускайте попадания его на кожу. Действительно трудно отделаться.
Шаг 5.
Готово :) Иди возьми варево, а если не хочешь, можешь выбросить эту приманку. Или сделайте то, что я делаю, и поместите его в вольер на безопасное хранение.
