Zooz ZSE41 800LR Крепление контактного датчика с механиче...
Это крепление для контактного датчика Zooz ZSE41 крепится к металлическому стержню размером 20 x 20 мм. Металлический стержень может двигаться вверх и вниз, поэтому магнит и контактный датчик невозможно закрепить на конструкциях. Иногда штанга смещается вниз на 4 дюйма, что приводит к поднятию рычага и открытию датчика контакта. Когда металлический стержень возвращается в исходное положение, рычаг упадет и закроет датчик контакта. Рычаг крепится к креплению с помощью куска нити диаметром 1,75 мм. Крючок, прикрепленный к верхней части, удерживает веревку на месте. Магнит, входящий в комплект поставки Zooz ZSE41, п��отно прилегает (после удаления из закрывающего его пластика) в прорези для рычага. Только крепление требует органической опоры и является частью файла .3mf. Для веревки использовалась зубная нить.

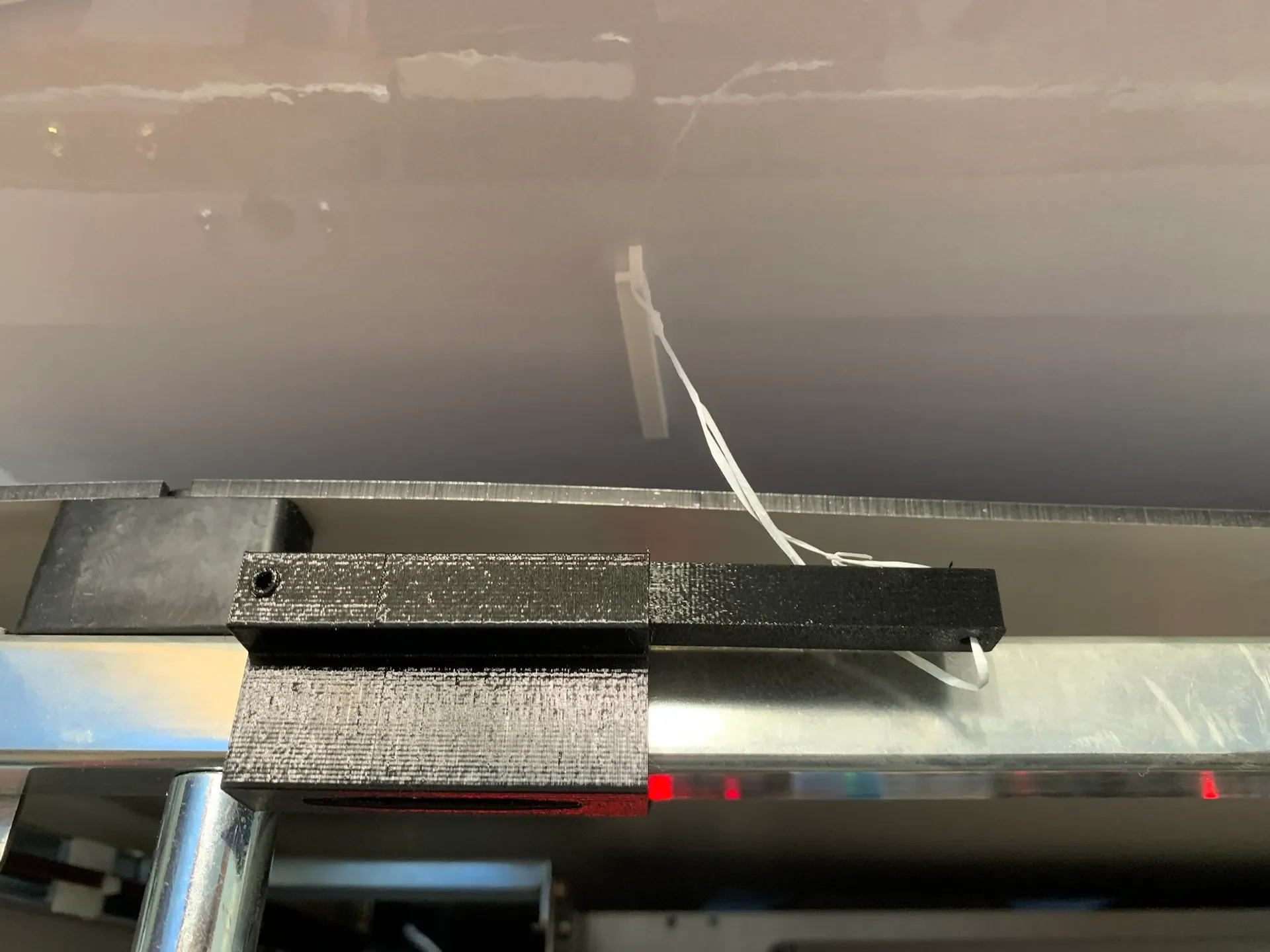

Доступен файл FreeCAD 1.1, в основном параметрический, подходящий для других контактных датчиков и магнитов. На ��том изображении показано использование в подъемнике Stiltz.
