Отверстие для многоразового магнитного разъема...

Простой многоразовый дизайн для подключения любого творения на основе плиток.

Магнитное отверстие — мое собственное творение, однако оно вдохновлено различными магнитными основаниями, показанными в этом видео. Магнитный съемник представляет собой ремикс этой оригинальной конструкции. Конструкция не очень сложная, но оказалась для меня очень полезной, поэтому я делюсь ею здесь.

Это решение работает с магнитными сферами диаметром 5 мм. Мне нужно было масштабируемое и многократно используемое решение для соединения плиток вместе, но я не хотел, чтобы мне приходилось постоянно использовать клей или приостанавливать печать в середине печати для вставки магнитов. Я также не хотел иметь возможность неправильно разместить/ориентировать магнит.

Как сделать

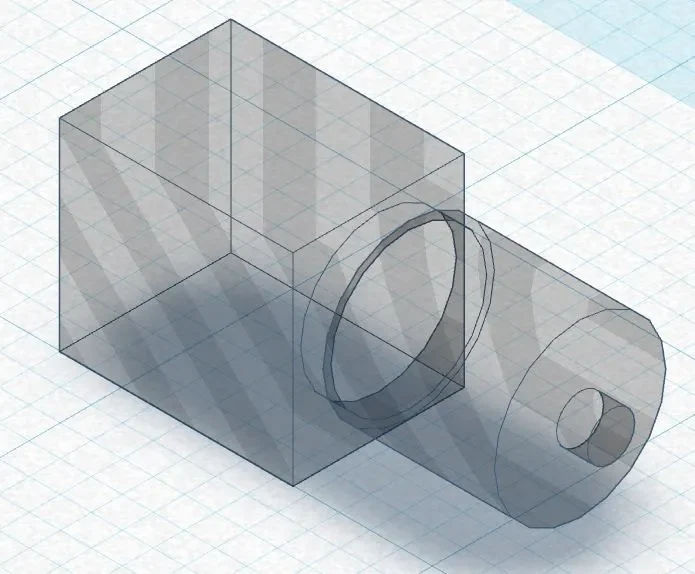

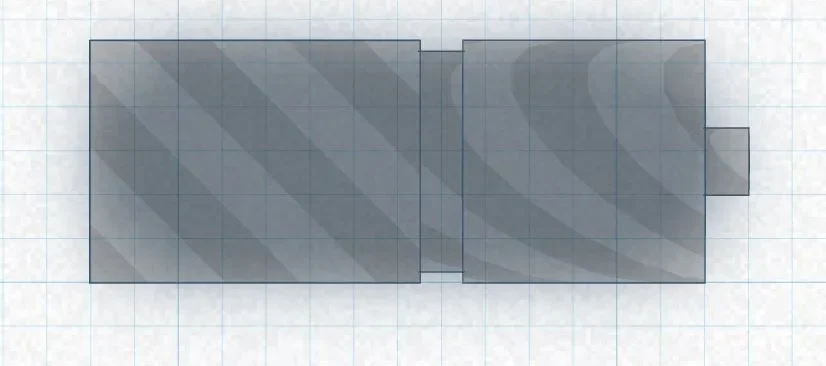

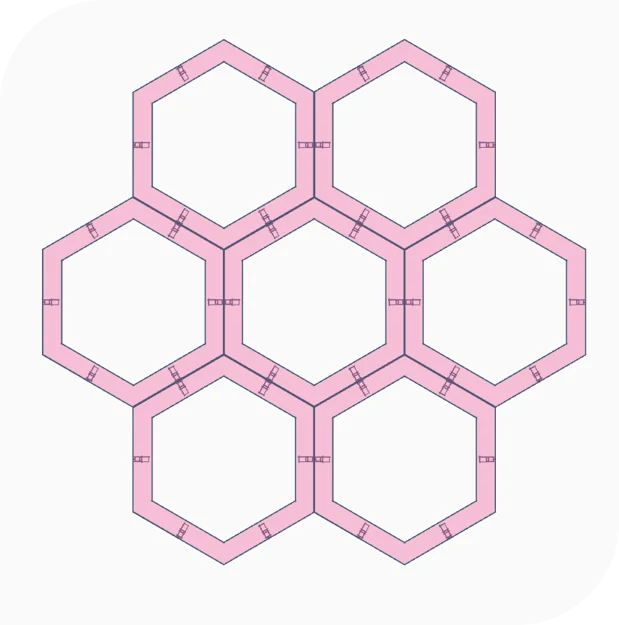

Я добавил эти отверстия в нижнюю часть плитки в центре сторон, которые хочу соединить. Магнитные сферы можно свободно вставлять в прямоугольную прорезь и вдавливать через порог диаметром 5 мм в цилиндры диаметром 5,5 м, в которых магниты могут свободно перемещаться и ориентироваться в соответствии с соседним магнитом из следующей плитки. Должно быть довольно надежно.

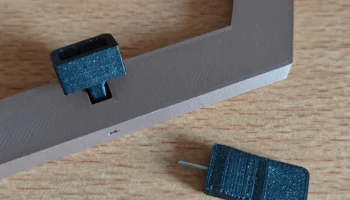

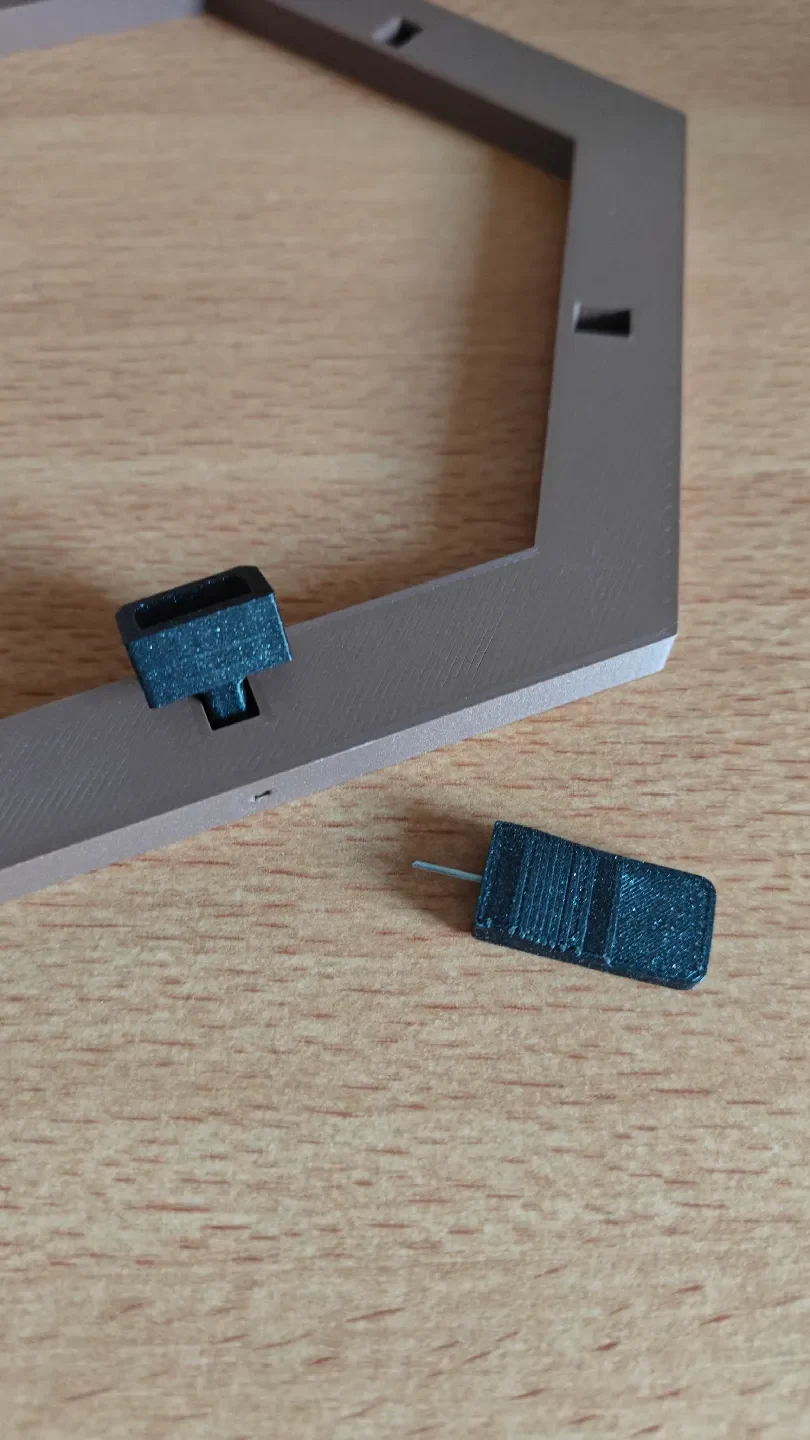

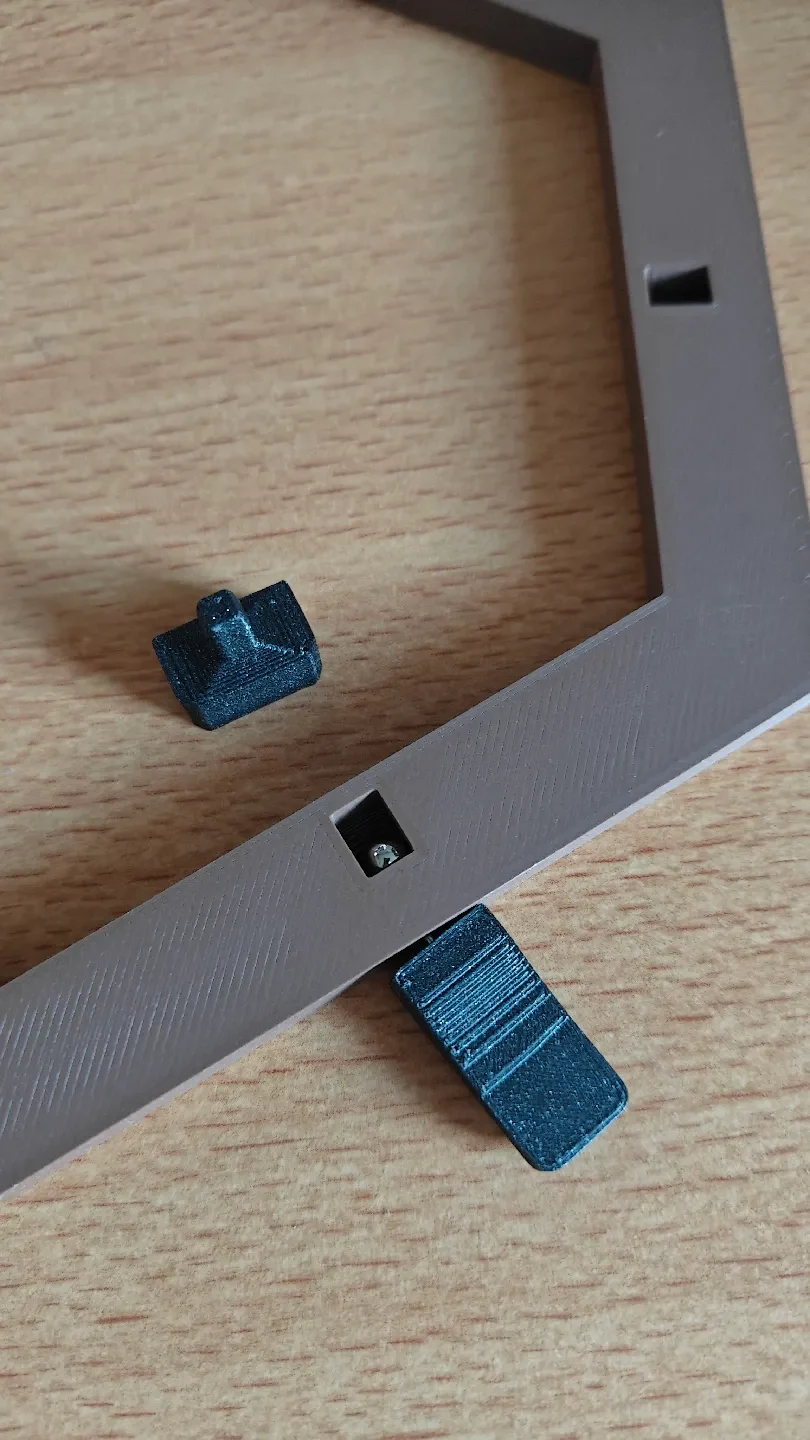

Магниты можно прижать к порогу с помощью устройства для вставки магнитов и удалить с помощью устройства для удаления магнитов (нужно вклеить в устройство для удаления тонкую металлическую булавку; я использовал разрезанную скрепку).

Эффективность

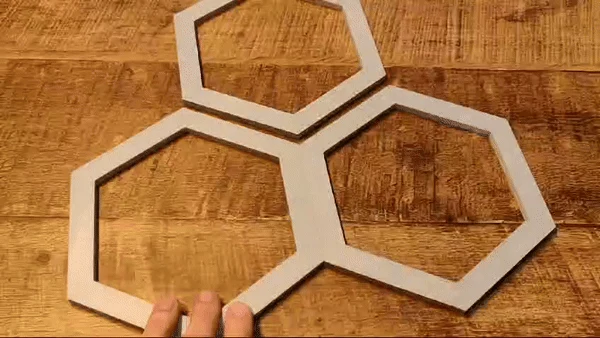

Достаточно достойно работает с плиткой весом до 200 грамм. Если вы превысите это значение или разместите плитку на шероховатой поверхности, вы, вероятно, потеряете эффект «щелчка», который возникает. Я бы посоветовал приобрести магниты побольше и соответствующим образом увеличить размер моего дизайна, если вы работаете с более крупными/тяжелыми плитками.
