Ремикс для магнитов 6х2 мм - хранилище магнитных насадок ...
Привет! Нашел модель Стефана для хранения насадок Core One и захотел распечатать ее сам.
Единственная проблема, у меня магниты цилиндрические! Поэтому я модифицировал его для своих магнитов, и Стефан ответил на мое письмо, сказав, что я должен поделиться им. Так вот оно!

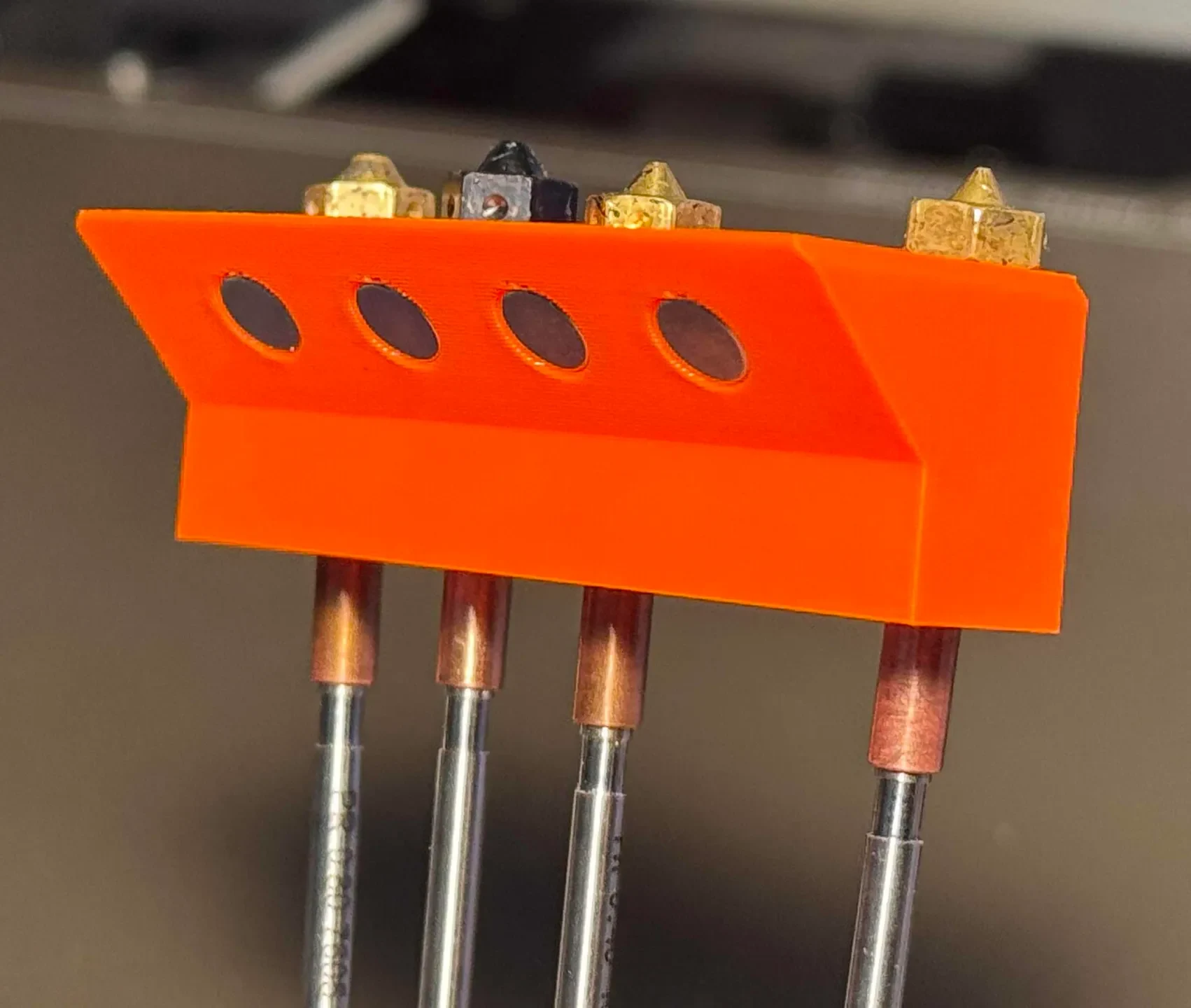

Новые отверстия предназначены для круглых/цилиндрических магнитов размером 6x2 мм. Двух магнитов может быть достаточ��о, чтобы удержать крепление на месте, но я пошел дальше и на всякий случай сделал четыре.
ПРИМЕЧАНИЕ! Поскольку мы все покупаем магниты для мусорных баков по выгодной цене, они могут иметь разные допуски.
Я бы посоветовал распечатать тест на допуск и посмотреть, насколько легко или не легко вставить магнит в отверстие. Тестовый отпечаток имеет диаметр отверстия 6,06 мм. Вы можете использовать это, чтобы решить, след��ет ли вам печатать всю деталь с отверстиями 6,03 мм, 6,06 мм или 6,09 мм.
Обязательно печатайте в той ориентации, в которой он загружен (отверстие должно быть под углом 45 °), и печатайте с теми же настройками, в которых вы планируете печатать всю деталь, чтобы вы знали, что она поместится.
Если вам понадобится отверстие большего или меньшего размера или другой формы, я включил файл Fusion360 .f3d, который упростит его модификацию. Просто откройте эс��из и введите нужные диаметры, а затем экспортируйте модель.
Это не оригинальный файл дизайна. Просто в f360 было проще получить чистую и симметричную модификацию, чем в TinkerCAD. Я обнаружил, что 6 мм вполне подойдет, но плотно прилегает. А 6,05 мм позволяли снять магнит, если вы использовали дополнительные приспособления, чтобы вытащить его.
Я печатал свежевысушенным Jessie PETG на MK4S с соп��ом 0,4 мм и структурным диаметром 0,2 мм, используя профиль Prusament.

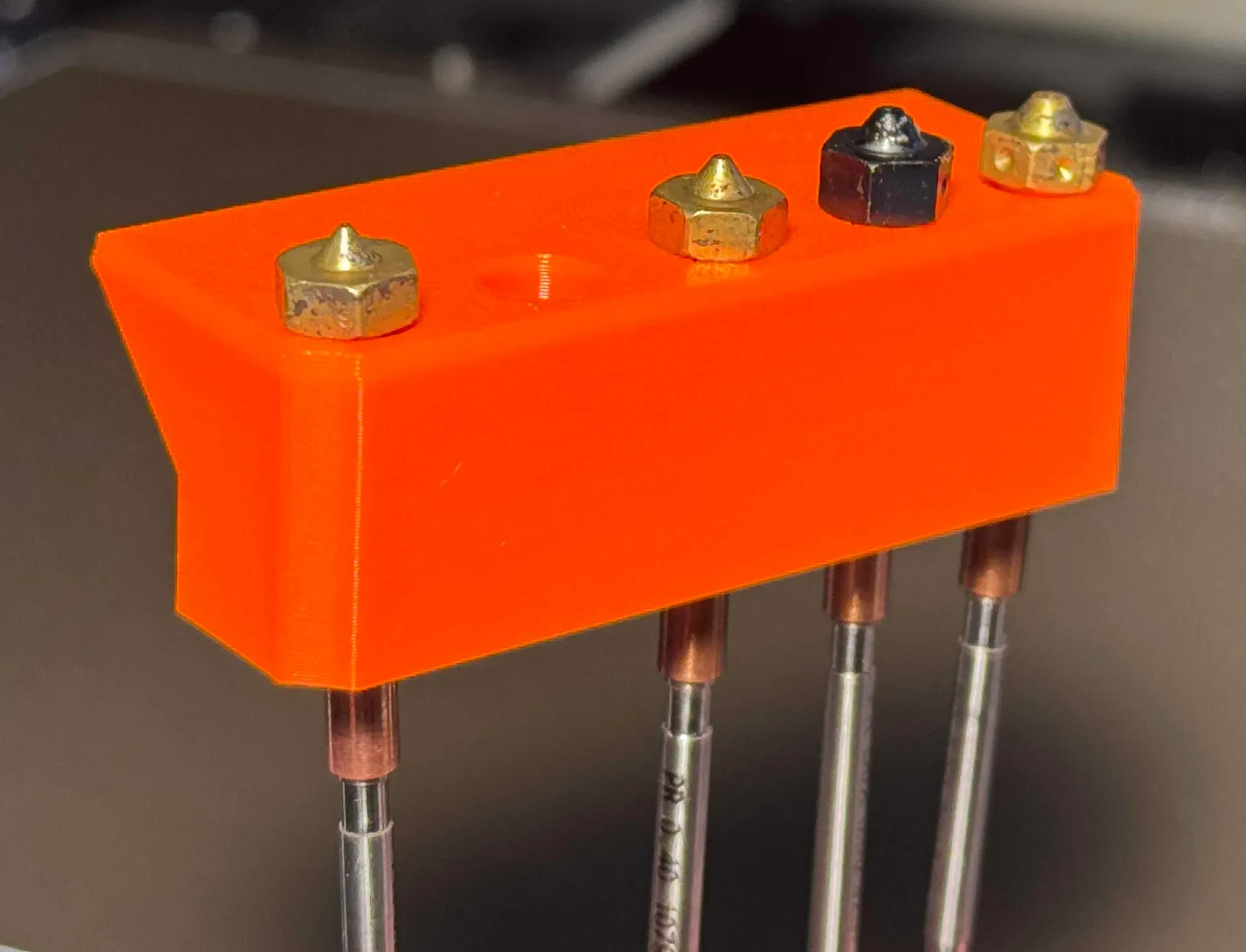

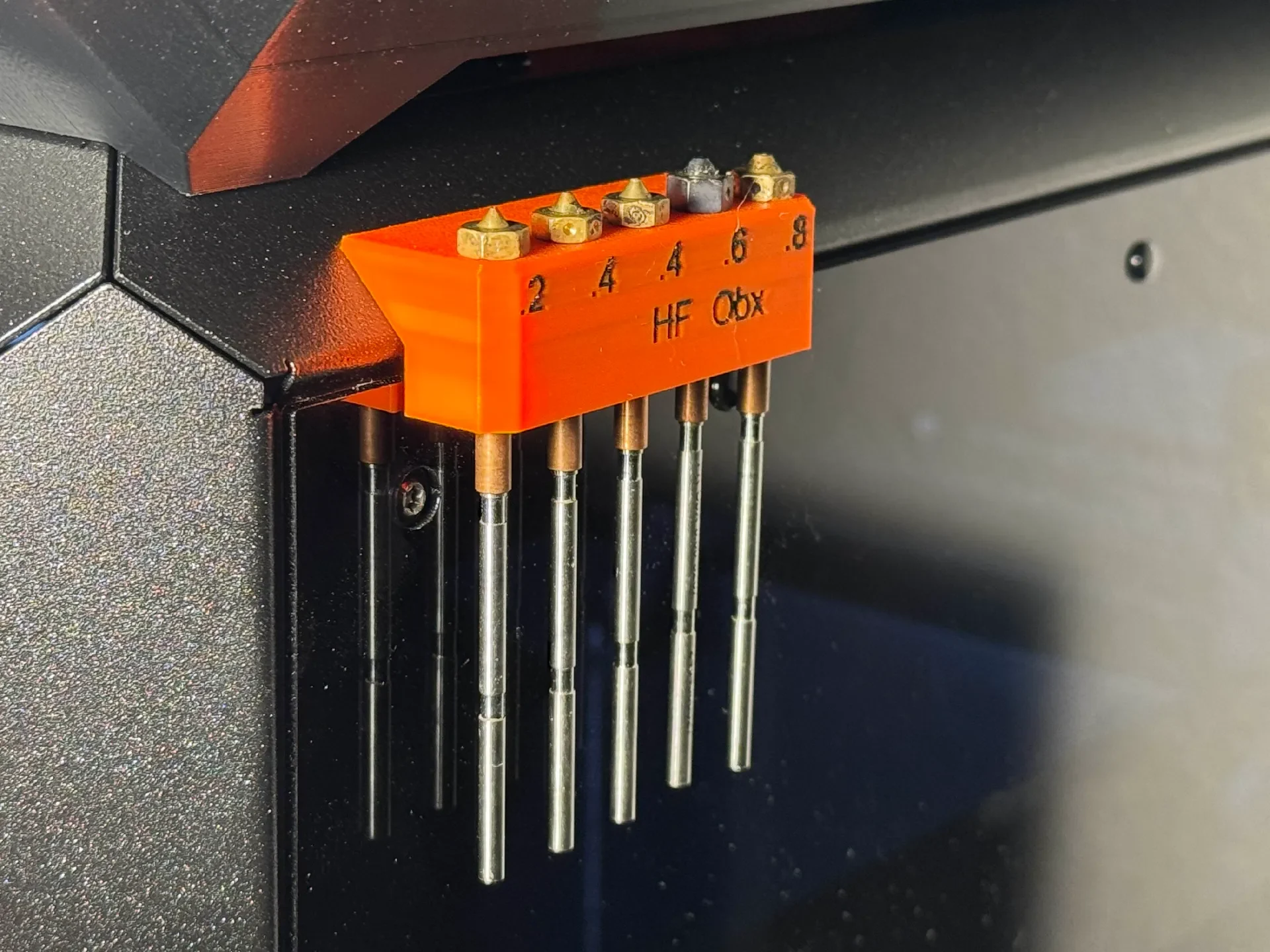

Наконец-то мой построился! Удалось сделать фотографию и добавить ее в качестве новой обложки ^-^
