Инструмент для изготовления магнитных железных колец Cali...

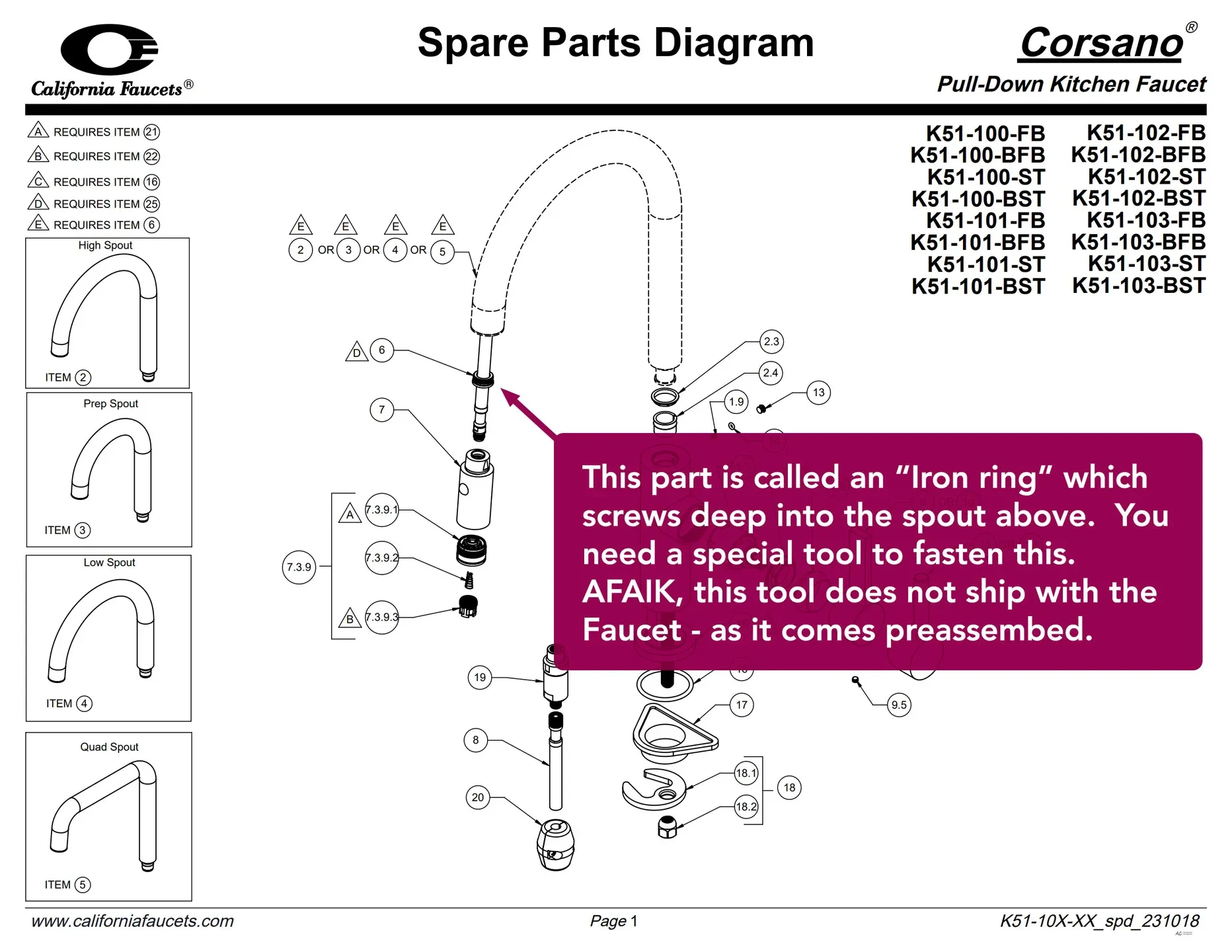

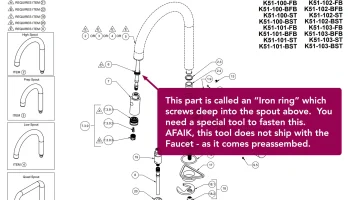

Проблема: модель K51 компании California Faucets оснащена магнитной распылительной головкой, которая издает приятный щелчок при возврате распылительной головки в излив. Это перестанет работать, если внутреннее «железное кольцо» открутится и упадет. Вы обнаружите, что он упал и прикрепился к распылительной головке магнитом.

Решение: Вам просто нужно вкрутить железное кольцо обратно в излив. Но ��ля этого вам понадобится очень специальный инструмент.

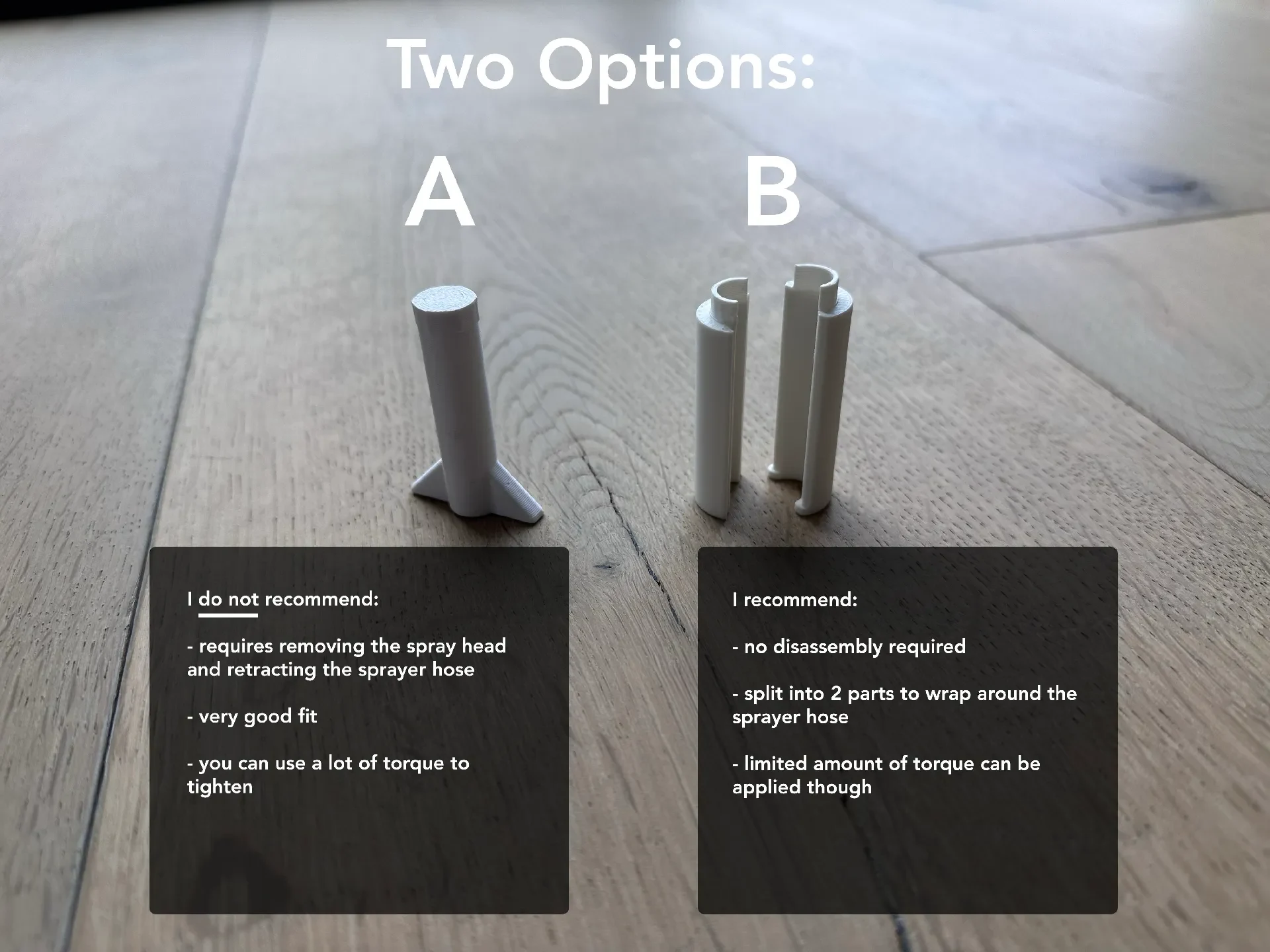

У меня есть 2 инструмента. Включены файлы STL, STEP и Fusion 360. Рекомендую печатать своими файлами 3MF — детали ориентированы правильно и т.д.

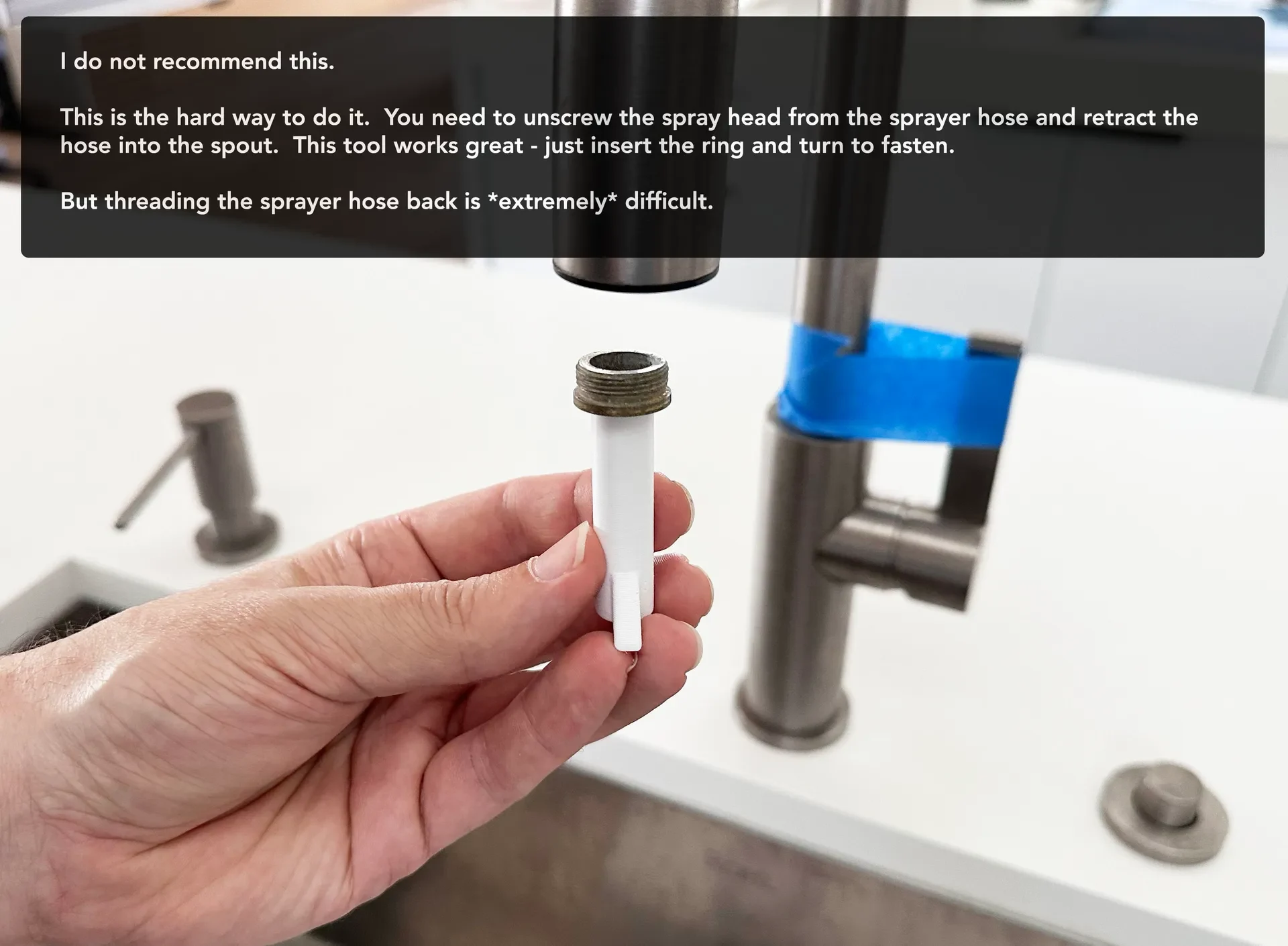

Вариант А

Я это сделал и НЕ РЕКОМЕНДУЮ. Я снял распылительную головку со шланга распылителя и втянул распылительный шланг в излив. Таким образом, я мог полностью снять железное кольцо, измерить его и смоделировать инструмент, чтобы вкрутить его обратно. Пока этот вариант работает отлично.

Проблема заключается в том, чтобы провести шланг распылителя обратно через излив. У меня не было подходящих инструментов, чтобы сделать это обычным способом, и я потратил часы, пытаясь вернуть все обратно. См. советы ниже, если вам нужно это сделать.

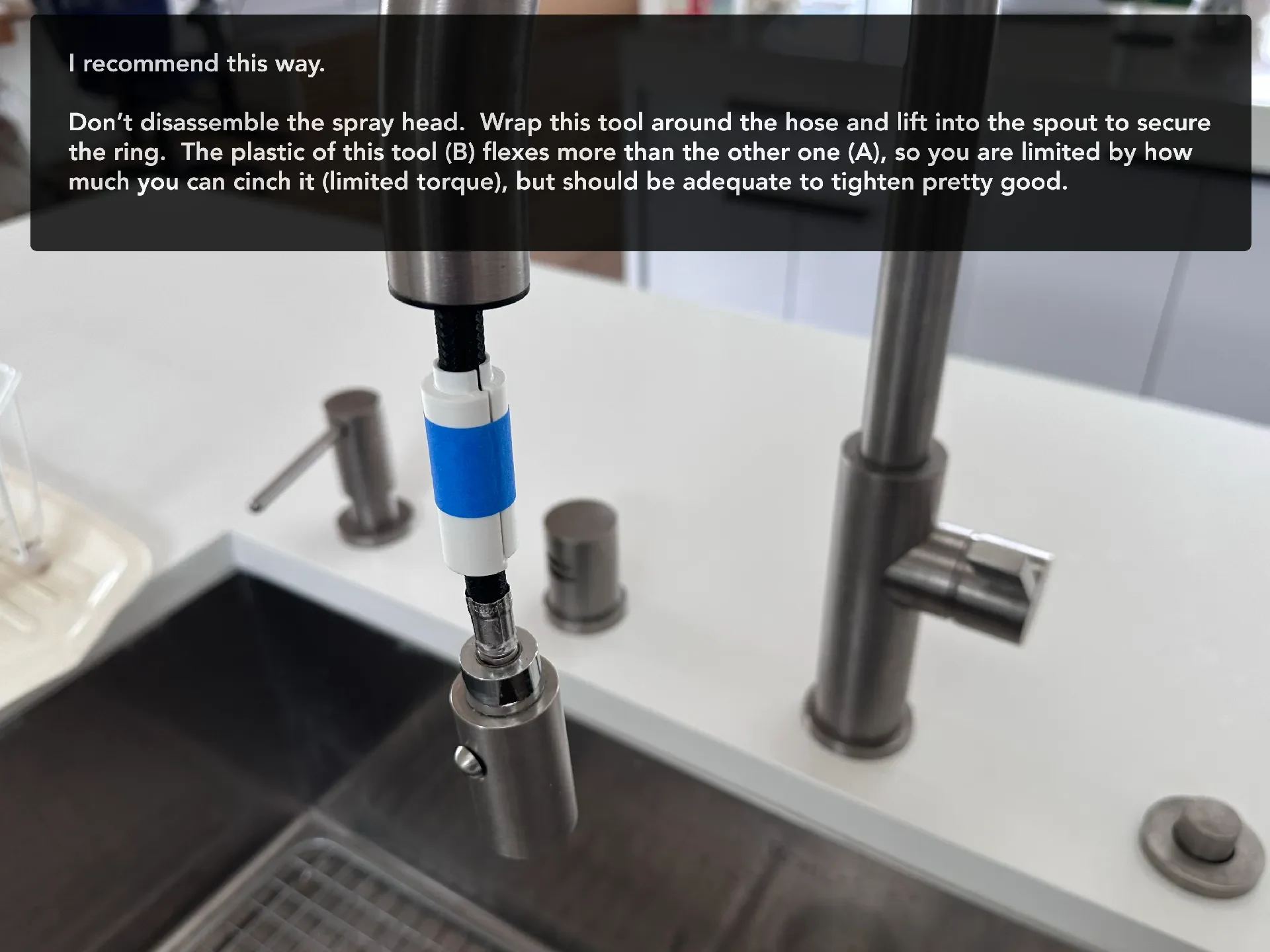

Вариант Б

Этот инструмент мне не понадобился, так как я уже использовал вариант А. Но я предпринял дополнительные шаги, чтобы сделать инструмент, не требующий разборки крана. Просто оберните обе половины инструмента вокруг шланга распылителя, чтобы он совпал с кольцом, поднимите его в носик и поверните, чтобы закрепить. У меня нет фотографий, на которых я это делаю, так как я уже очень плотно закрепил свой вариант А.

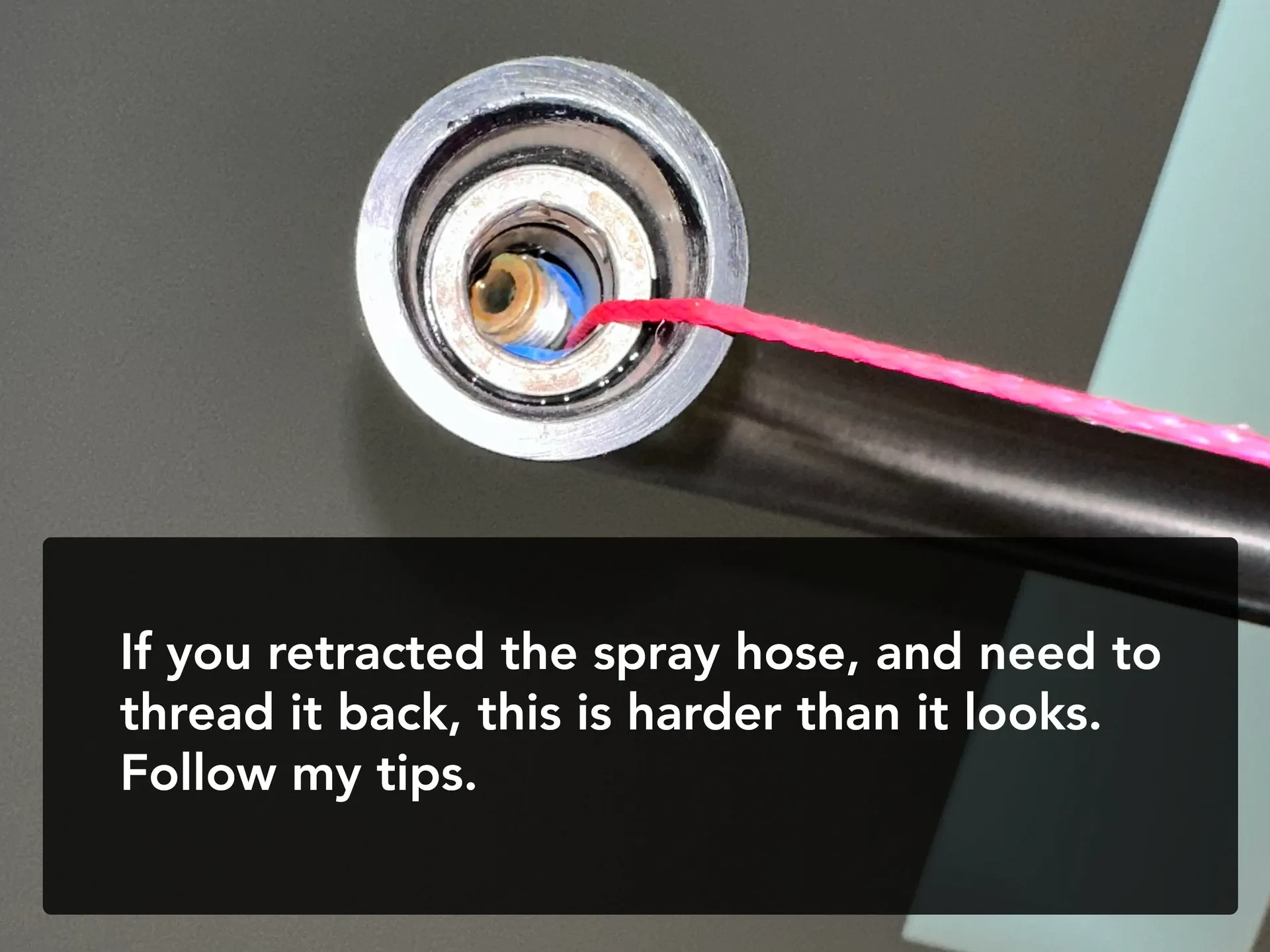

Советы по продеванию шланга обратно через излив:

Итак вы уже открутили распылительную головку и втянули шланг… и вам нужно его оттянуть назад.

Лучший способ — отсоединить шланг из-под раковины, вытащить его весь, продеть со стороны излива обратно под раковину и снова подсоединить.

Для меня это был не вариант… под раковиной слишком тесно, и в то время у меня не было подходящих инструментов. Вот как можно продеть его обратно из-под раковины на сторону излива:

Втяните шланг распылителя и вытащите его под раковину до упора.
Возьмите прочную веревку и привяжите к концу небольшой кусок полиэтиленового пакета или бумажного полотенца.
С помощью пылесоса протяните веревку через излив… из-под раковины к кончику излива.
Завяжите веревку ��а шланге распылителя вокруг черной втулки сразу за металлической втулкой. Не привязывайте его к металлической части — она будет слишком толстой и вы ее не проденете. Поверьте мне в этом.
Вам нужны два человека: один протягивает веревку через излив, а другой под раковиной толкает, скручивает и манипулирует, чтобы протянуть ее. Это будет тяжело.
Как только вы ��ройдете почти до конца, вы увидите кончик шланга в изливе.
Последние несколько дюймов действительно трудны. Используйте палочку, которая подходит к шлангу распылителя, и вставьте ее, чтобы манипулировать, отцентрировать и сильно потянуть вниз.
