Магнит на холодильник с грибом Power Up...

История изменений

v1.0 — Оригинальный, полностью плоский верх

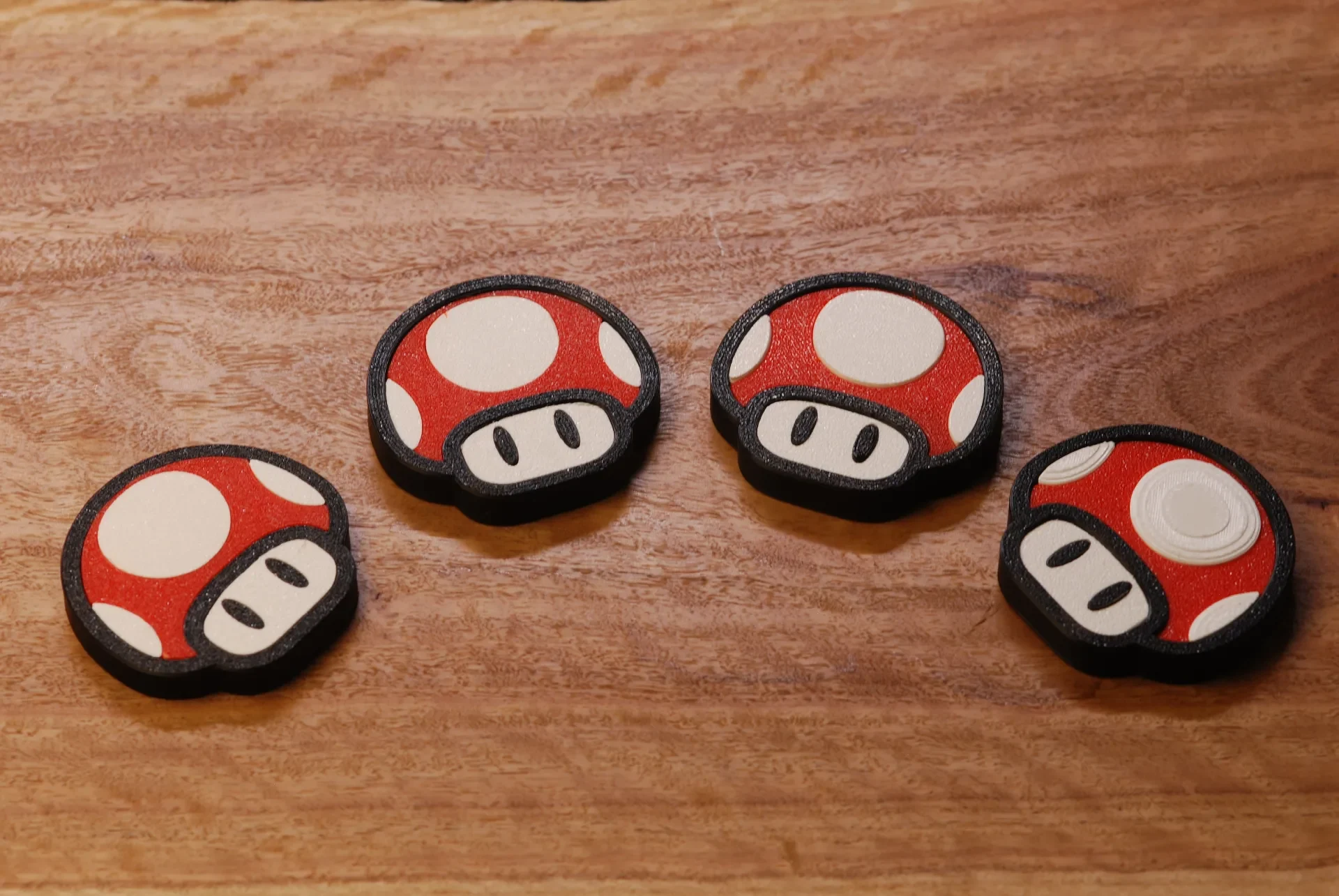

v1.1 — 4x варианта, с:

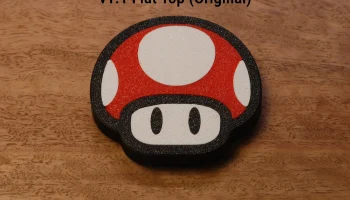

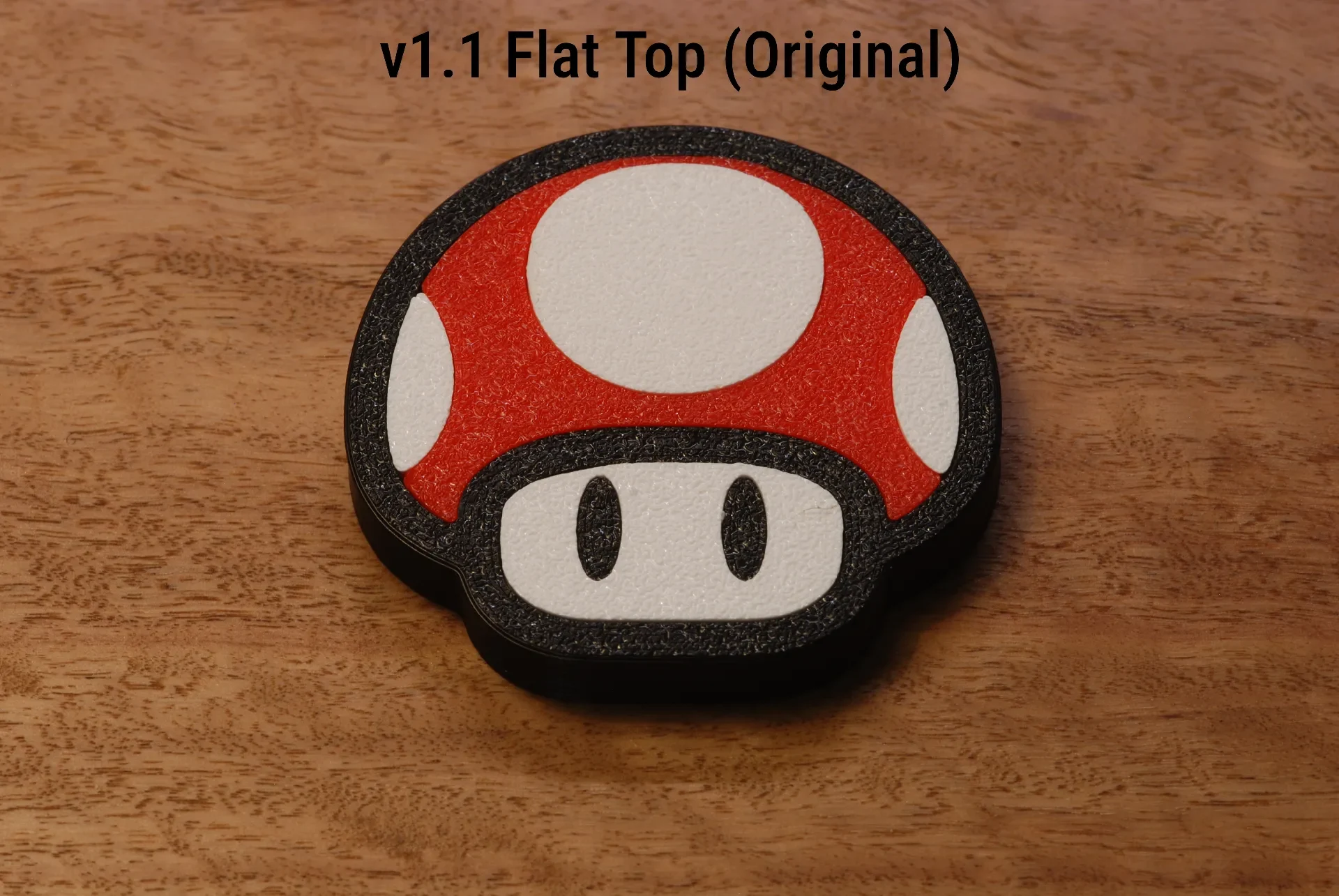

плоская вершина

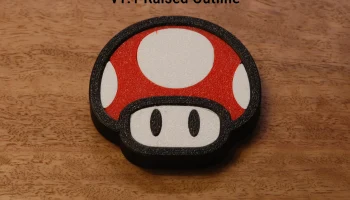

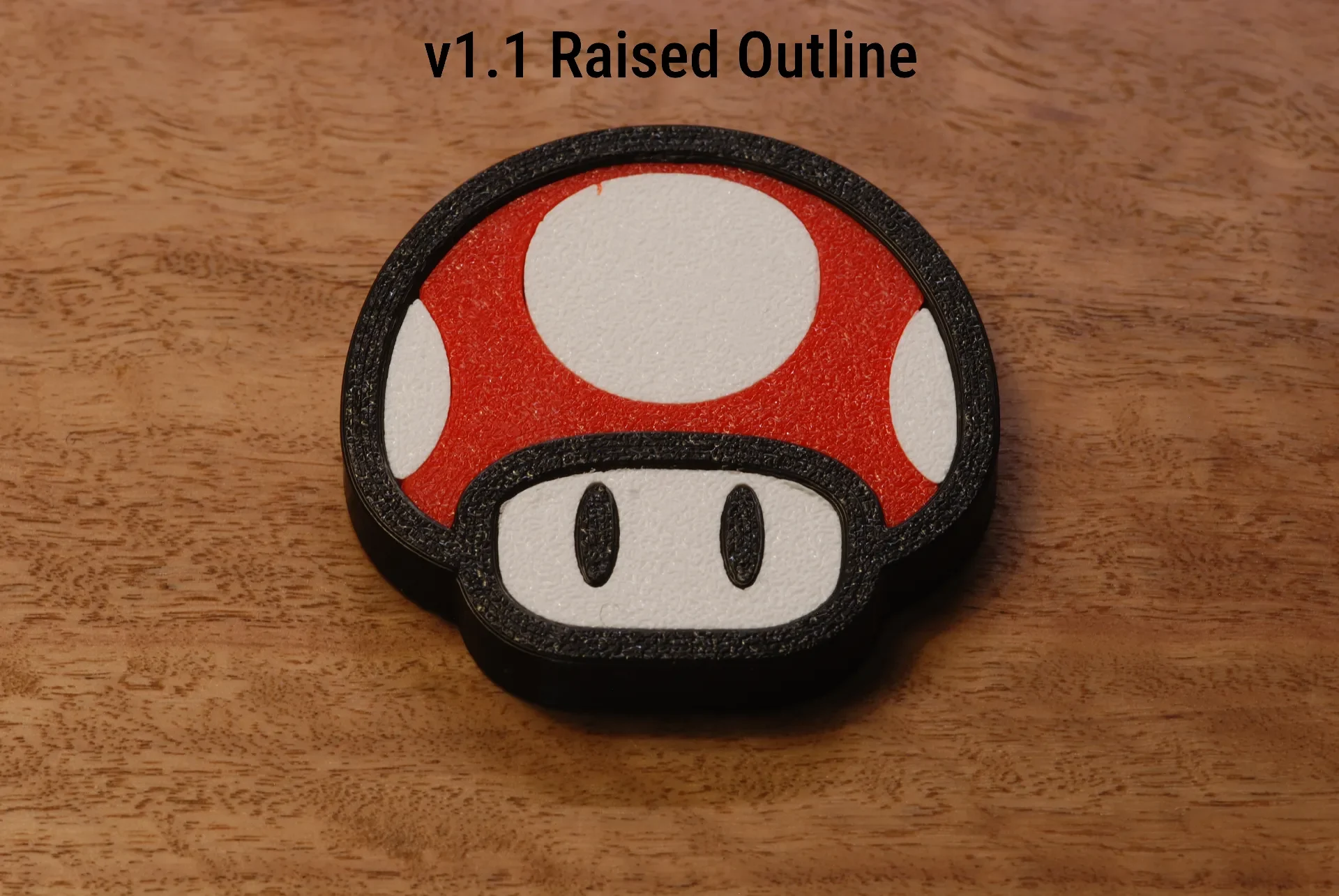

контур (черный + глаза) приподнят над остальными частями; плоские другие части

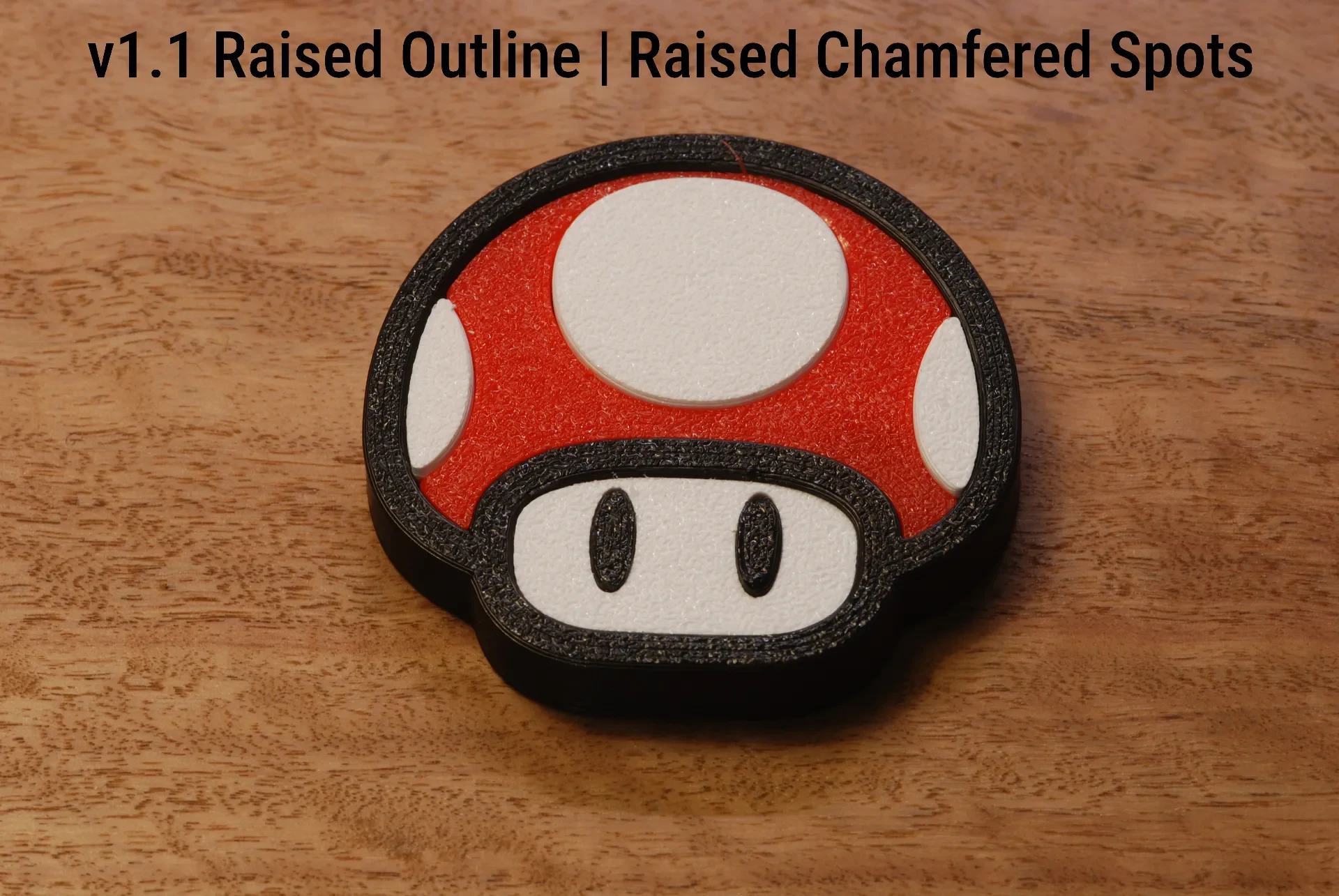

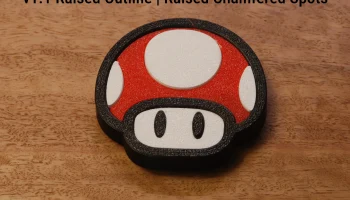

контур (черный + глаза) приподнят, грибовидные пятна приподняты и скошены

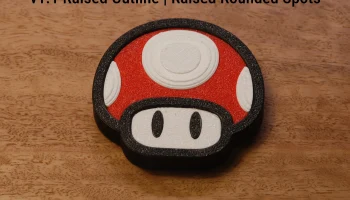

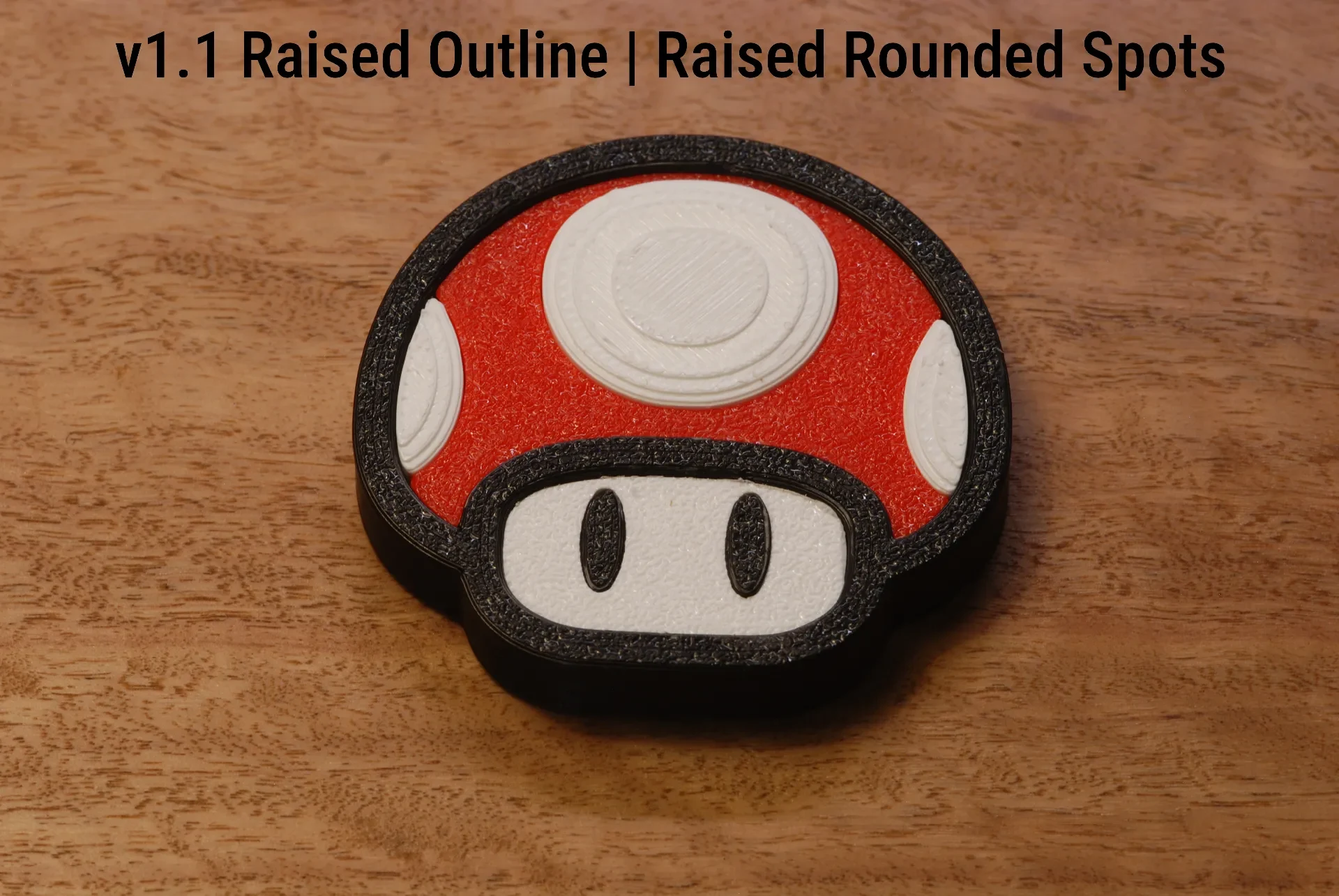

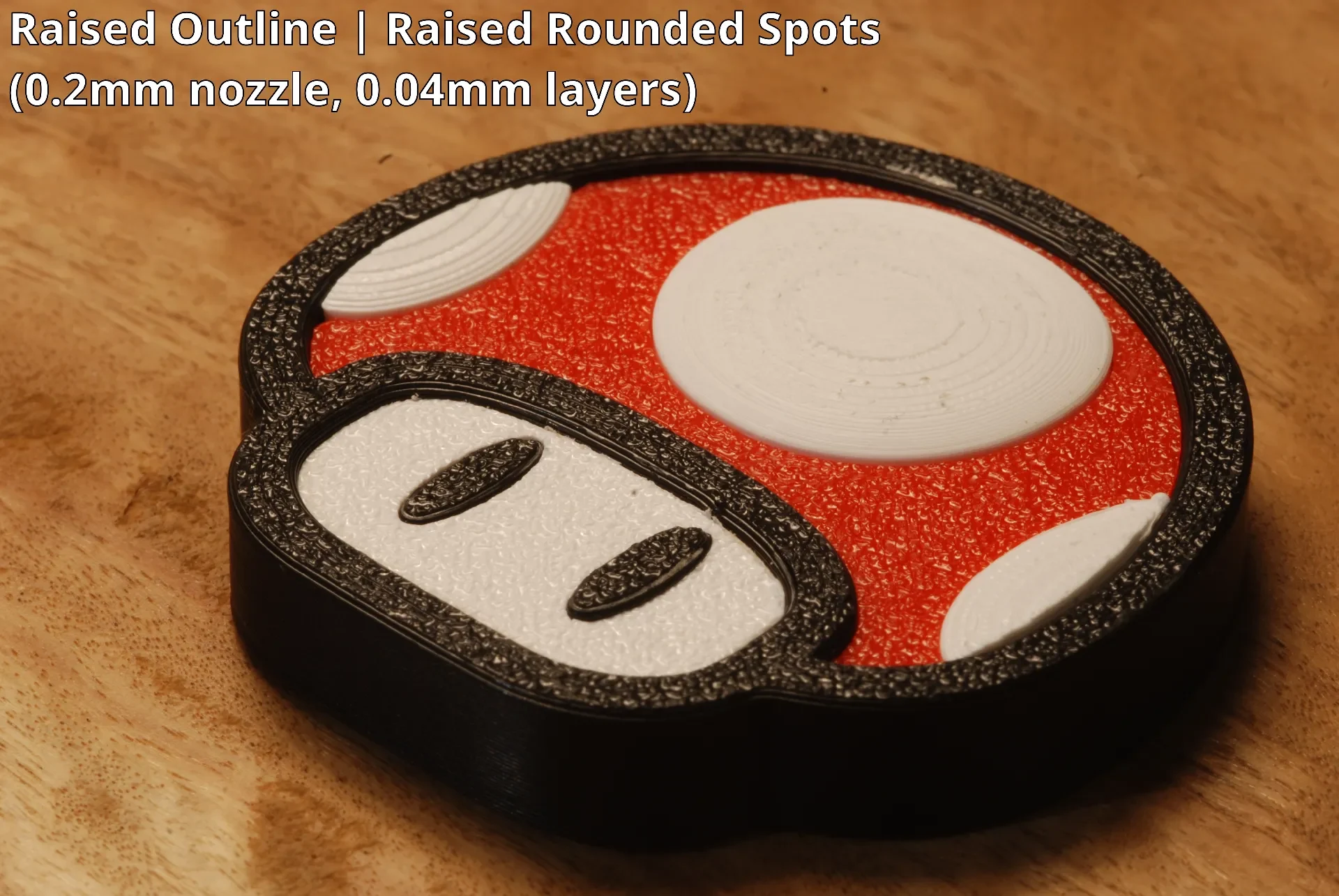

контур (черный + глаза) приподнят, грибовидные пятна приподняты и округлены.

Размер модели: примерно 42 x 44 мм (фактический размер немного больше ~ 42,16 x 44,23 мм)

Эта модель содержит 6 деталей для легкой цветной печати, которые соединяются в контур, который одновременно выполняет функцию рамы и корпуса.

Я включил 3 модели, каждая с разными зазорами между внутренними частями, чтобы, надеюсь, они лучше подходили вашему принтеру и обеспечивали более плотное прилегание. Магнитный карман выступает через заднюю часть корпуса и немного в центральную часть, так что он напрямую контактирует с холодильником, что придает ему большую прочность.

Магнит я выбрал размером 10х3мм.

Я включил модели с диаметральными зазорами (DC — общий зазор с каждой стороны детали):

0,1 мм (0,05 мм с каждой стороны)

0,2 мм (0,1 мм с каждой стороны)

0,3 мм (0,15 мм с каждой стороны)

Я печатаю свою с DC 0,1 мм в Bambu PETG Basic на Bambu A1, и детали хорошо соединяются друг с другом. Лицо требует некоторого убеждения: его нужно зажать между двумя твердыми поверхностями и сдвинуть вместе, но оно прилегает очень плотно. Пятна и головку гриба можно вставить без особых усилий.

Я бы рекомендовал печатать все детали в перевернутом виде, чтобы лицевая сторона имела приятную однородную текстуру пластины. В этом случае опоры необходимы для контурной части, но вы не можете видеть ни одну из этих поверхностей.
