Глаза для робота XRP, управляемого с помощью Esp32

Обзор проекта: анимированные глаза с ESP32 и 0,96-дюймовым дисплеем

Описание проекта

В этом проекте мы создадим привлекательный дисплей с анимированными глазами с помощью микроконтроллера ESP32 и 0,96-дюймового OLED-дисплея. Зрачки глаз будут постоянно двигаться, создавая эффект реалистичности. Мы проведем вас через сборку компонентов, их подключение, программирование ESP32 и установку крышки для завершения вашего проекта.

Требуемые компоненты
Совет по развитию ESP32
0,96-дюймовый OLED-дисплей
Подключение проводов
Макетная плата (опционально, для прототипирования)
Комплект для пайки (для постоянных соединений)
Клей (для крепления компонентов к корпусам)

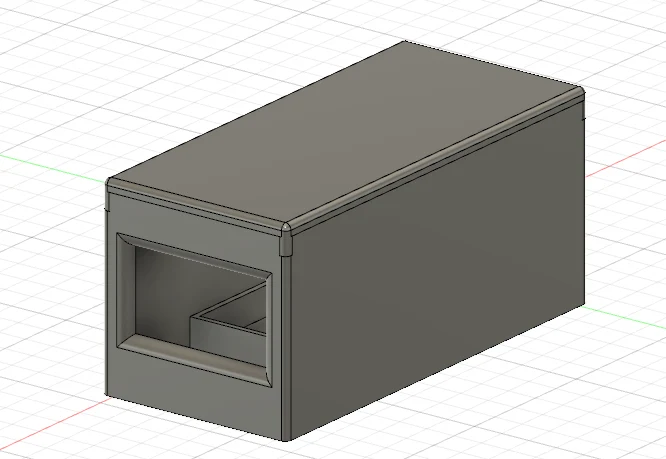

2 корпуса:
Стандартная коробка
Коробка для интеграции роботов XRP
Крышка: Для закрытия собранной коробки.
Материалы

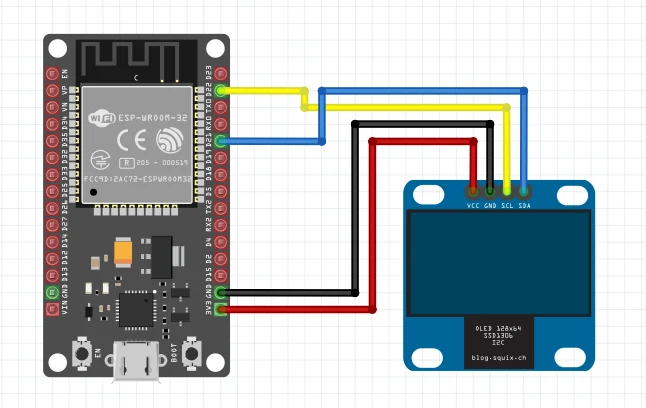

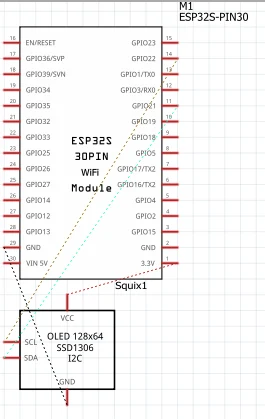

Принципиальная схема: включает проводные соединения между ESP32 и OLED-дисплеем.
Код Arduino: файл, содержащий код для анимации глаз на OLED-дисплее.
Инструкции по сборке

Распечатайте и подготовьте компоненты:

Распечатайте принципиальную схему, чтобы провести проводку.
Соберите ESP32, OLED-дисплей и соединительные провода.

Подключение компонентов:

Следуйте принципиальной схеме, чтобы подключить OLED-дисплей к ESP32.
При необходимости используйте набор для пайки, чтобы выполнить постоянные соединения.
Убедитесь, что все соединения надежны, чтобы избежать проблем во время работы.

Установите компоненты:

Прикрепите OLED-дисплей и ESP32 к выбранному корпусу:
Для стандартной коробки: используйте клей, чтобы закрепить компоненты внутри.
Для блока робота XRP: убедитесь, что компоненты установлены таким образом, чтобы их можно было интегрировать с роботом.

Подготовьте и прикрепите крышку:

Стандартная коробка: совместите крышку с верхней частью коробки. Закрепите крышку с помощью клея или винтов, в зависимости от конструкции вашего корпуса.
XRP Robot Box: прикрепите крышку так, чтобы она не препятствовала интеграции с роботом. Проверьте правильность выравнивания и закрепите его винтами или клеем.

Программирование ESP32:

Загрузите код Arduino из предоставленного файла.
Подключите ESP32 к компьютеру с помощью USB-кабеля.
Откройте Arduino IDE и загрузите код.
Выберите правильную плату и порт, затем загрузите код в ESP32.

Окончательная сборка:

После загрузки кода убедитесь, что все компоненты надежно закрыты и крышка правильно прикреплена.
Убедитесь, что нет оголенных проводов и что дисплей виден через корпус.

Тестирование:

Включите ESP32 и наблюдайте за OLED-дисплеем.

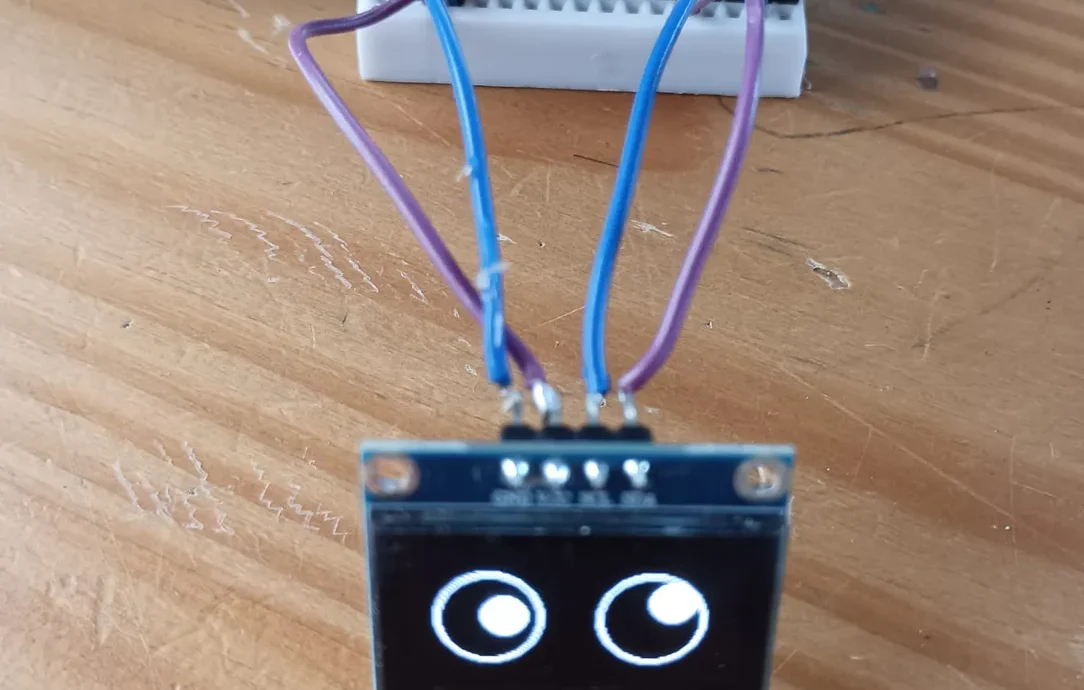

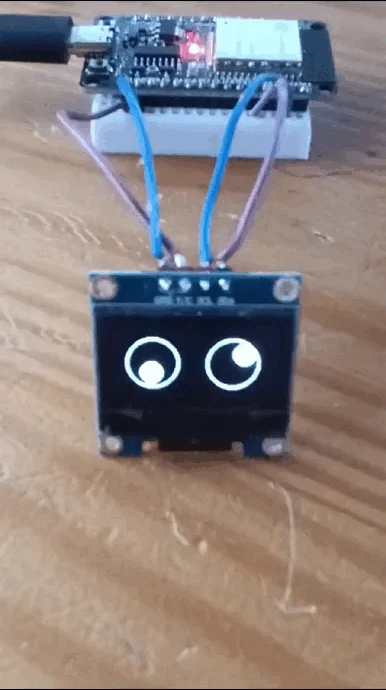

В глазах должны быть анимированные зрачки, движущиеся по экрану.
Дополнительные примечания
Корпуса: стандартный блок подходит для общего использования, а блок для робота XRP предназначен для интеграции с роботом XRP. Перед окончательной сборкой убедитесь в совместимости и подгонке.
Настройка кода: не стесняйтесь изменять код Arduino, чтобы настроить анимацию или добавить новые функции.
Конструкция крышки: убедитесь, что конструкция крышки дополняет общий вид вашего проекта и обеспечивает адекватную защиту внутренних компонентов.
Заключение

Поздравляем с завершением проекта по отображению анимированных глаз! На вашем ESP32 и 0,96-дюймовом OLED-экране теперь должны быть видны глаза с динамическими зрачками. Этот проект не только демонстрирует базовые навыки электроники и программирования, но также подчеркивает важность продуманной конструкции корпуса.

Если у вас есть какие-либо вопросы или вам нужна дополнительная помощь, обратитесь к принципиальной схеме и предоставленным файлам кода Arduino. Наслаждайтесь своим творческим показом!
