Крепление дверного магнитного датчика RV-10...

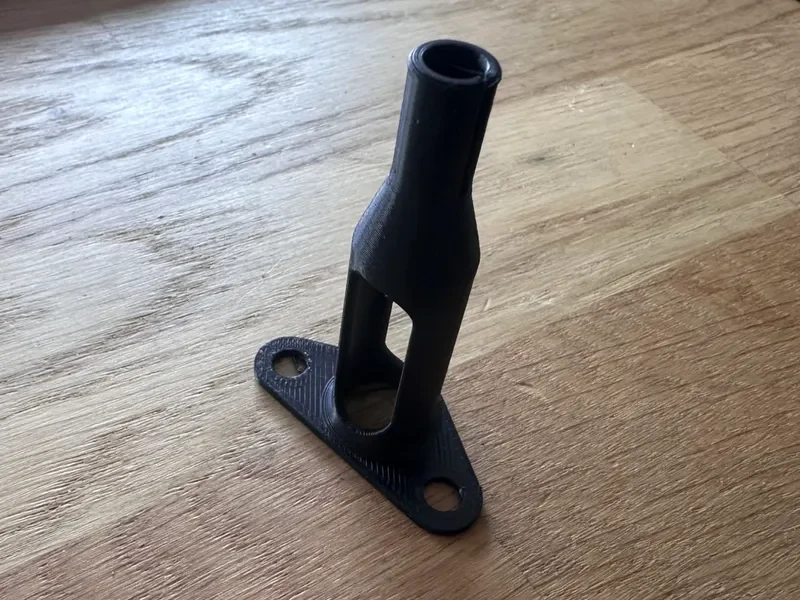

Это напечатанное на 3D-принтере крепление предназначено для удержания магнитного датчика дверного штифта на одной линии с магнитом дверного штифта, используемым в системах дверных защелок RV-10.

Конструкция размещает датчик вдоль оси магнита дверного штыря, что повышает надежность обнаружения по сравнению с типичным методом перпендикулярной установки. В этой конфигурации датчик может более точно обнаруживать магнитное поле, когда дверной штифт полностью зацеплен.

Крепление включает в себя рельефную прорезь, позволяющую устанавливать датчик с помощью трения, поэтому глубину можно регулировать во время установки.

Небольшое окошко позволяет визуально контролировать положение датчика.

Оригинальную концепцию и объяснение опубликовал Аллан Глен. Полную информацию об установке и системе см.:
https://airplane.alanglen.com/2023/11/05/door-pin-sensors

В файлах также содержится версия, укороченная на 5/8 дюйма.
