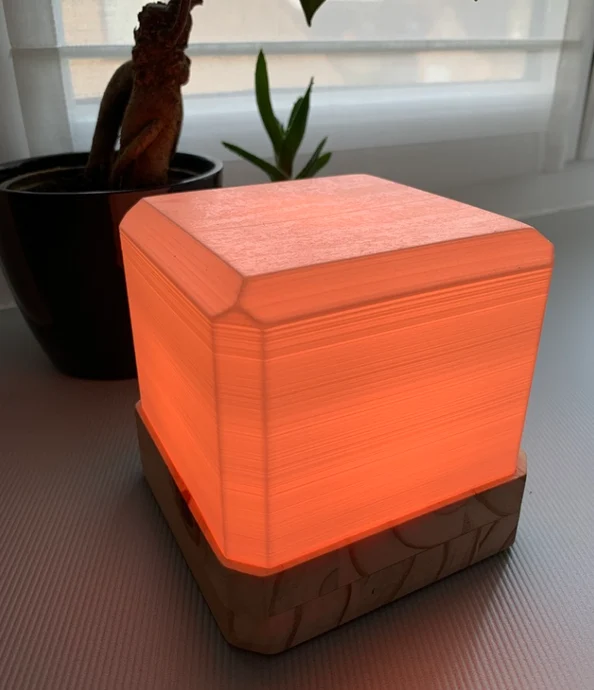

WifiLED: светодиодный светильник ESP32 RGB

Фон

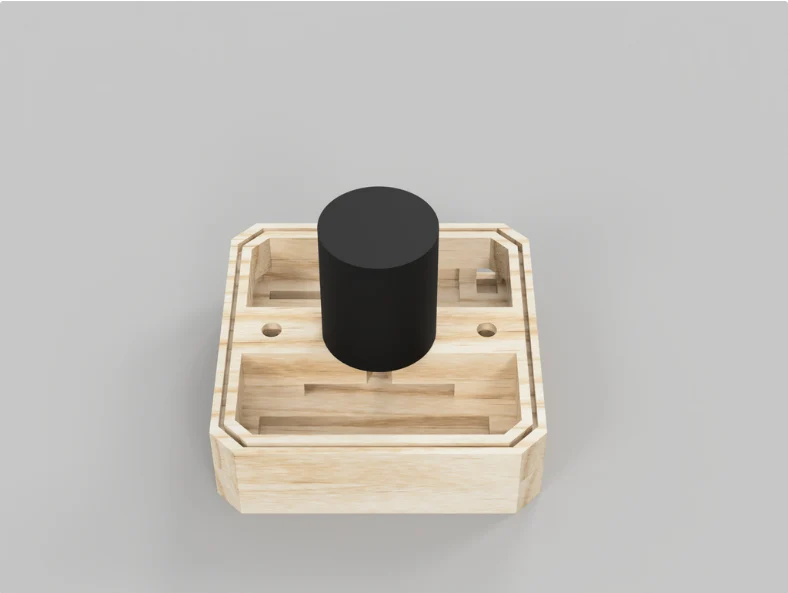

Я хотел создать RGB-подсветку, которой можно было бы управлять через Bluetooth или Wi-Fi, и вот она! Основание фонаря состоит из двух частей и содержит всю необходимую электронику. Я лично вырезал их из дерева с помощью MPCNC, потому что мне очень понравилось сочетание дерева и белого PLA. Конечно, их также можно напечатать на 3D-принтере. Светодиодную ленту можно намотать и приклеи��ь вокруг держателя и поверх него.

Инструкции

Необходимые детали

ESP32 (или аналог)
RGB светодиодная лента
Преобразователь постоянного тока, если напряжение зарядного устройства не соответствует напряжениям светодиодной ленты и/или ESP32.
Тумблер
Зарядное устройство постоянного тока 24 В с цилиндрической вил��ой
Бочка домкрат
3 транзистора, если светодиодная лента имеет общий анод/катод, или 1, если лента имеет линию передачи данных.
Печать

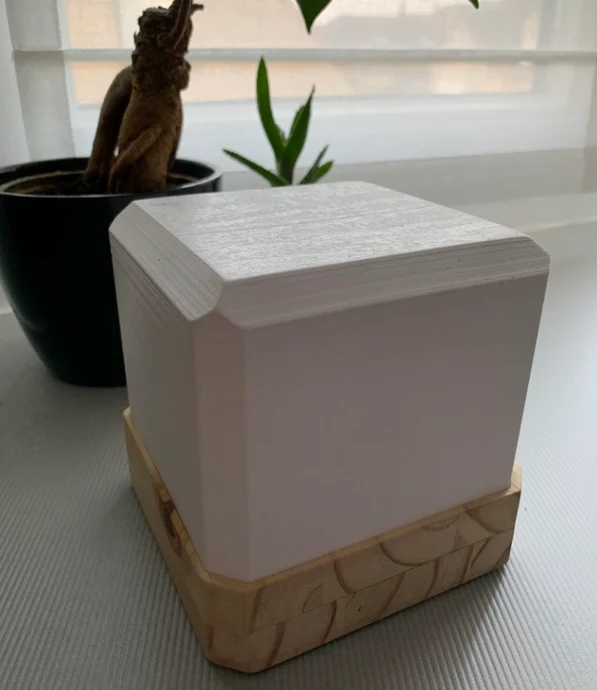

Основу я сделал из дерева, но ее также можно напечатать на 3D-принтере. Рассеиватель света я напечатал из белого PLA, но можно использовать любой цвет.

Я напечатал диффузор с высотой слоя 0,2 мм и периметром 3, заполнен��е не требуется, если вы используете сопло 0,4 мм. Держатель был напечатан с двумя периметрами и заполнением 10%.

Сборка

Я склеил нижние части столярным клеем (или клеем CA, если вы печатали основание на 3D-принтере), припаял электронику и приклеил ее на место горячим клеем. Из-за использованной мной светодиодной ленты (12В, общий анод) пришлось использовать 3 транзистора и блок питания 12В. Но это может варьироваться в зависимости от вашего выбора.

Программирование

Я запрограммировал ESP32 с помощью Arduino IDE и использовал Blynck для управления им. Код можно найти на моем Github.
