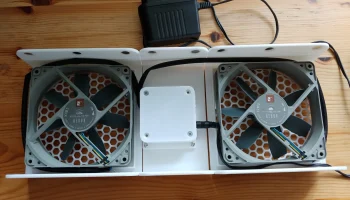

Держатель дополнительного вентилятора радиатора с магнита...

Есть много усилителей радиатора. Это для радиаторов с внутренней шириной 140 мм и вентиляторов 120 мм. Вы можете использовать до 4 радиаторов.

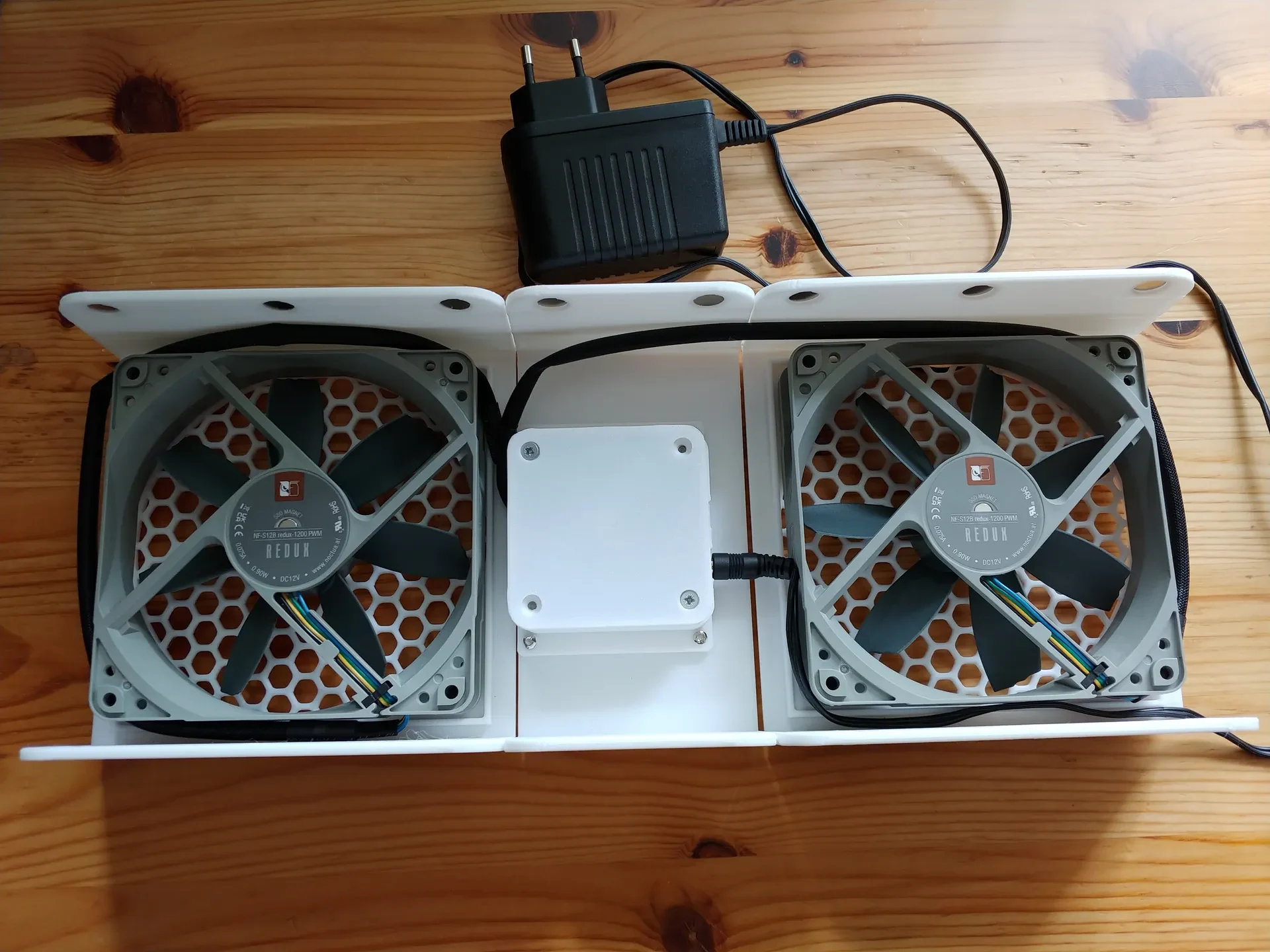

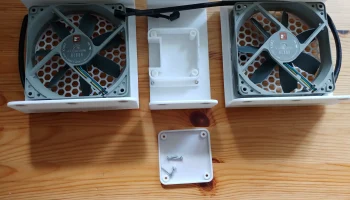

Бустер состоит из двух компонентов:

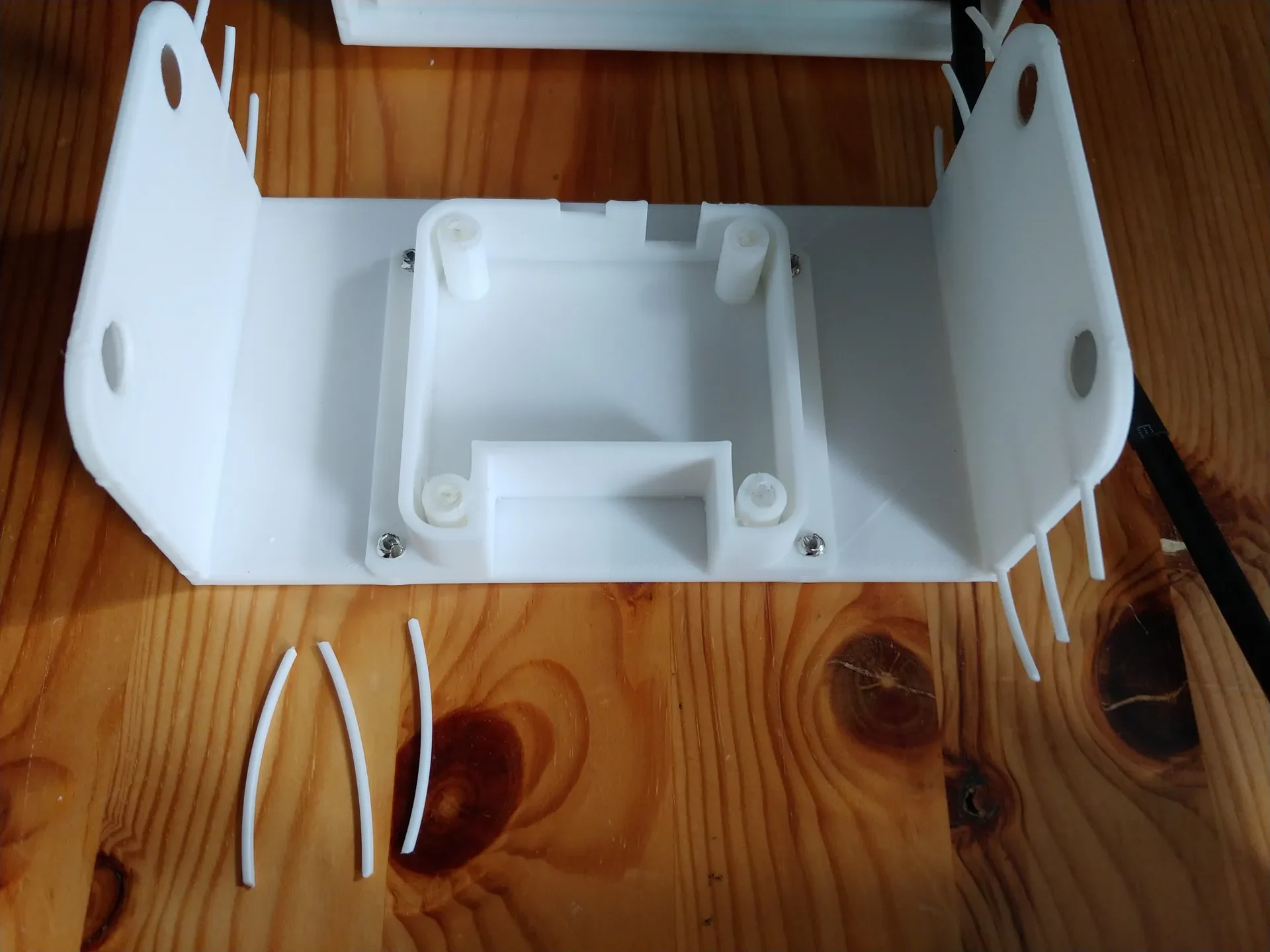

держатель контроллера (нужен 1 отпечаток)

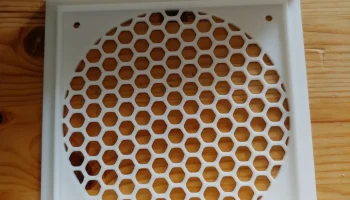

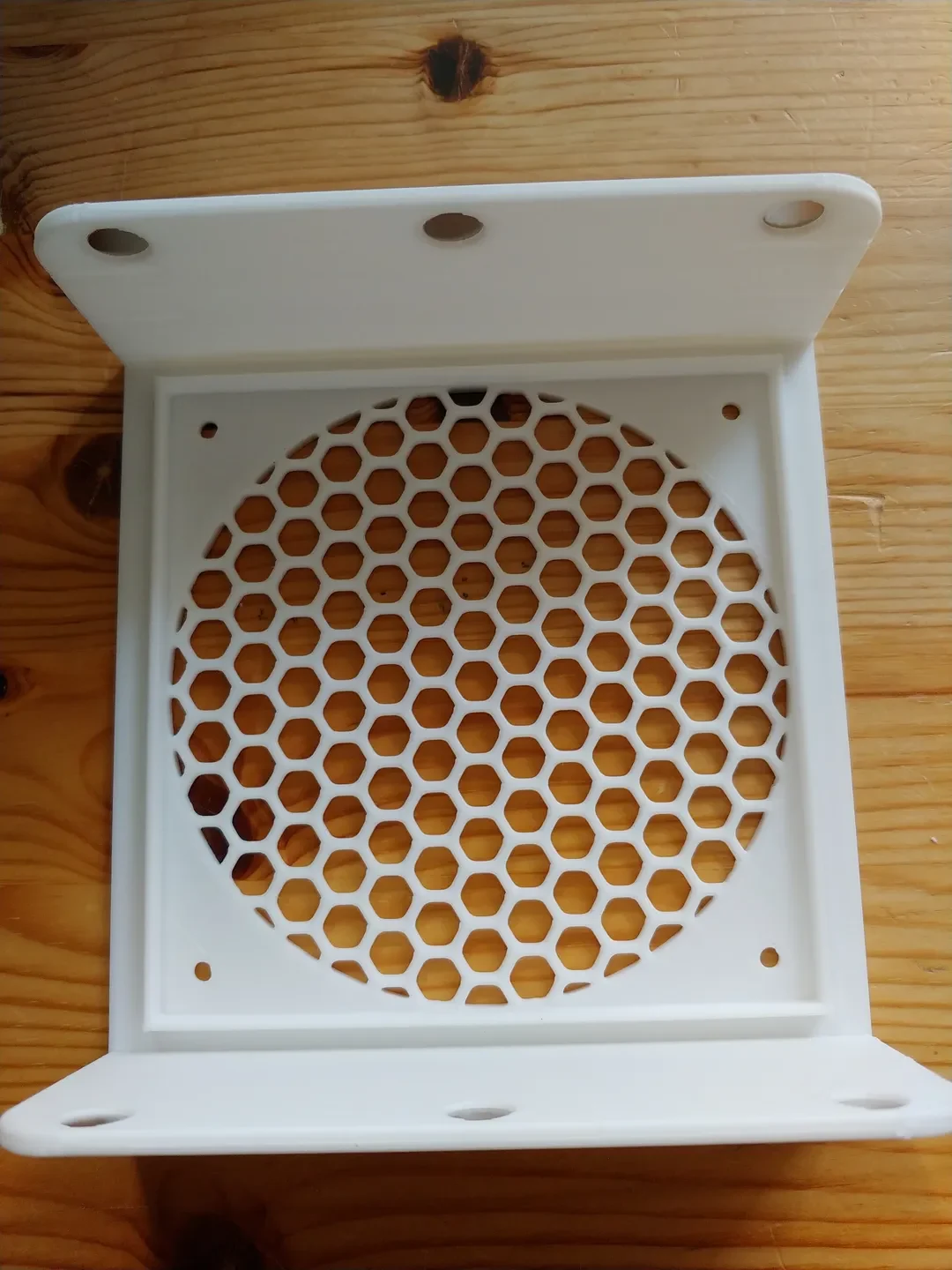

держатель веера (нужно от 1 до 4 отпечатков)

В качестве контроллера я использую этот (спасибо @ecsv) https://www.printables.com/de/model/498208-wemos-d1-mini-heater-fan-controller. Выбери��е «top_70mm.stl», чтобы обеспечить немного большую гибкость при подключении разъемов к печатной плате, чем на моих фотографиях.

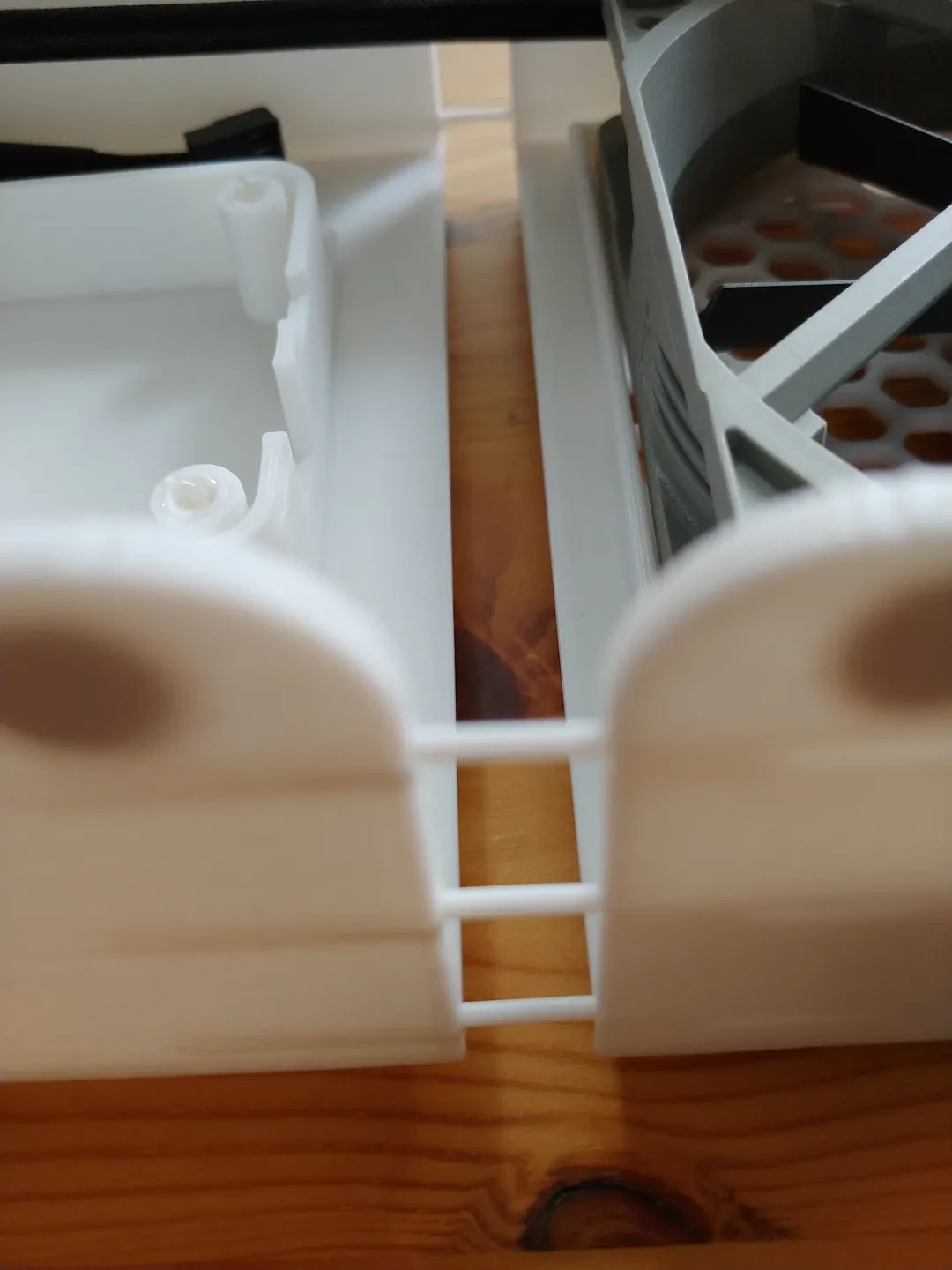

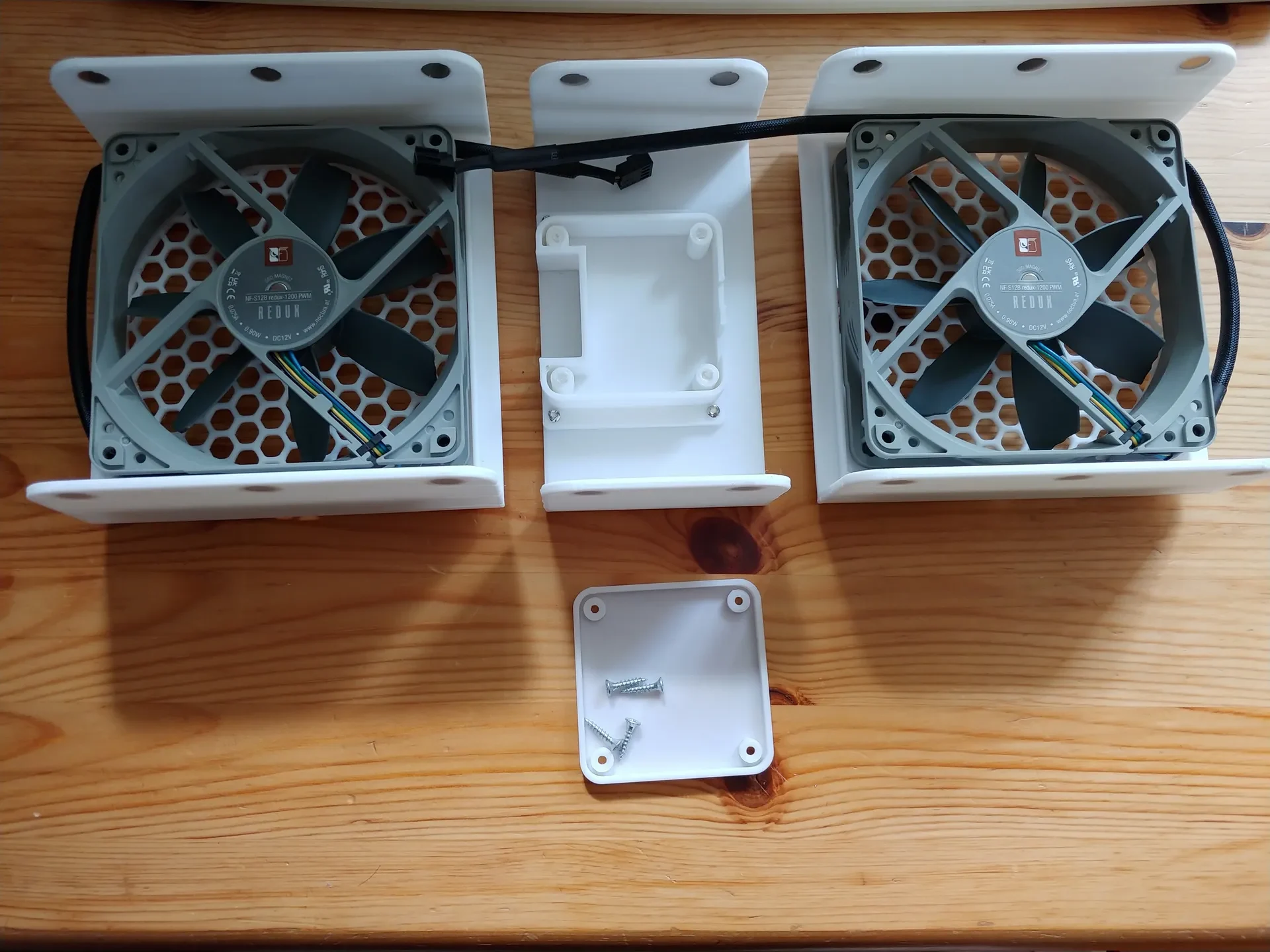

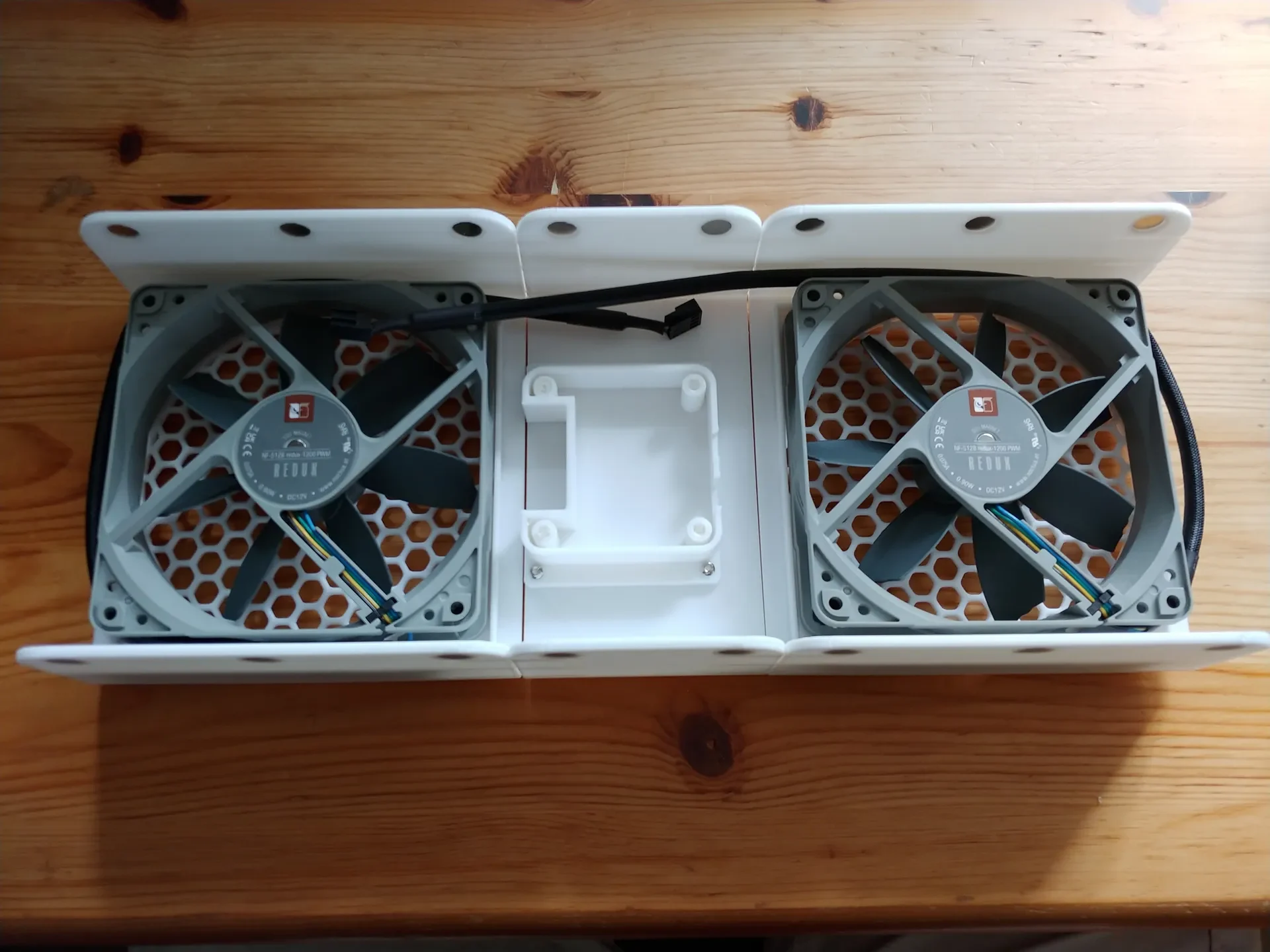

Компоненты крепятся друг к другу короткими отрезками нити.

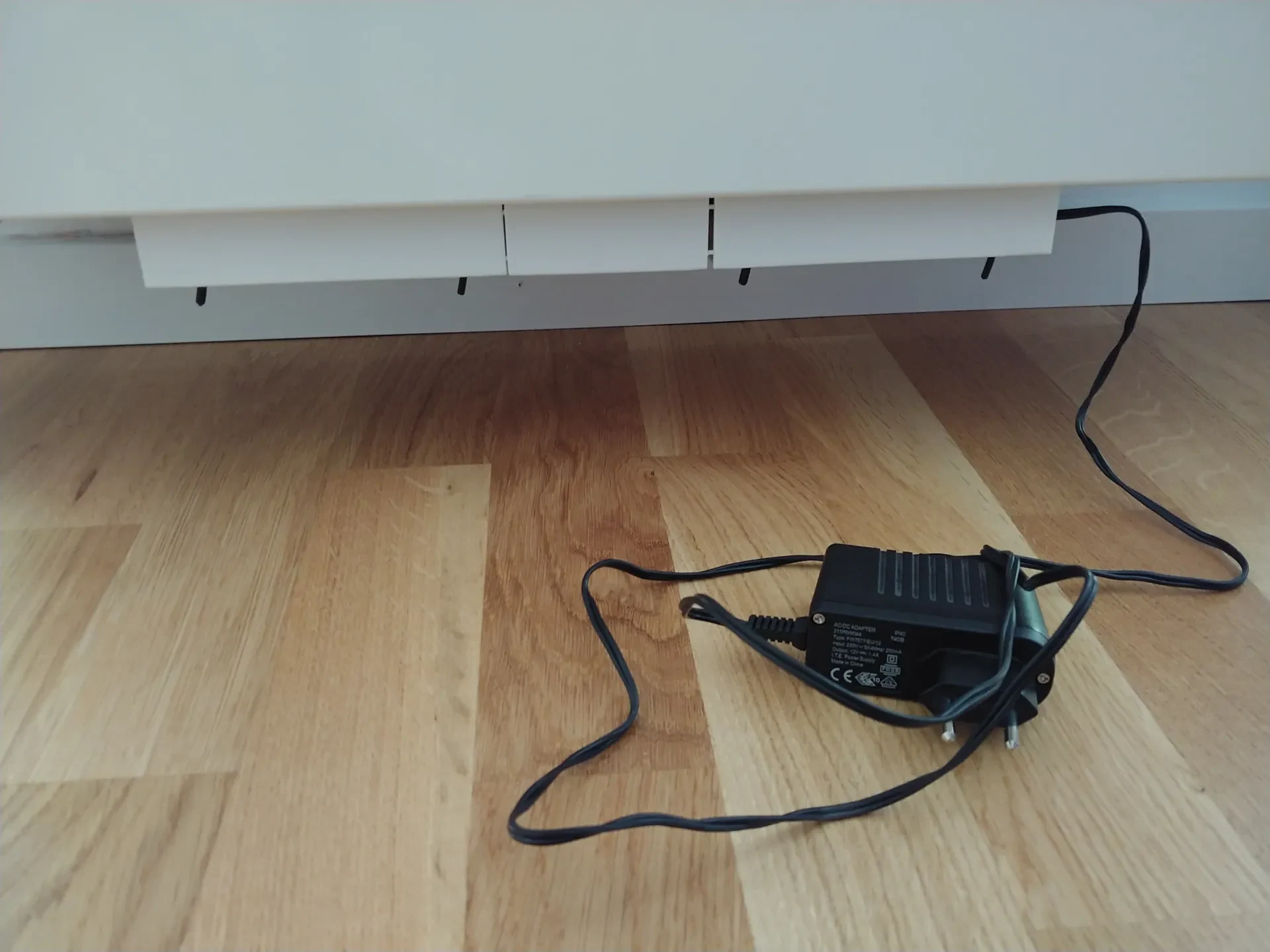

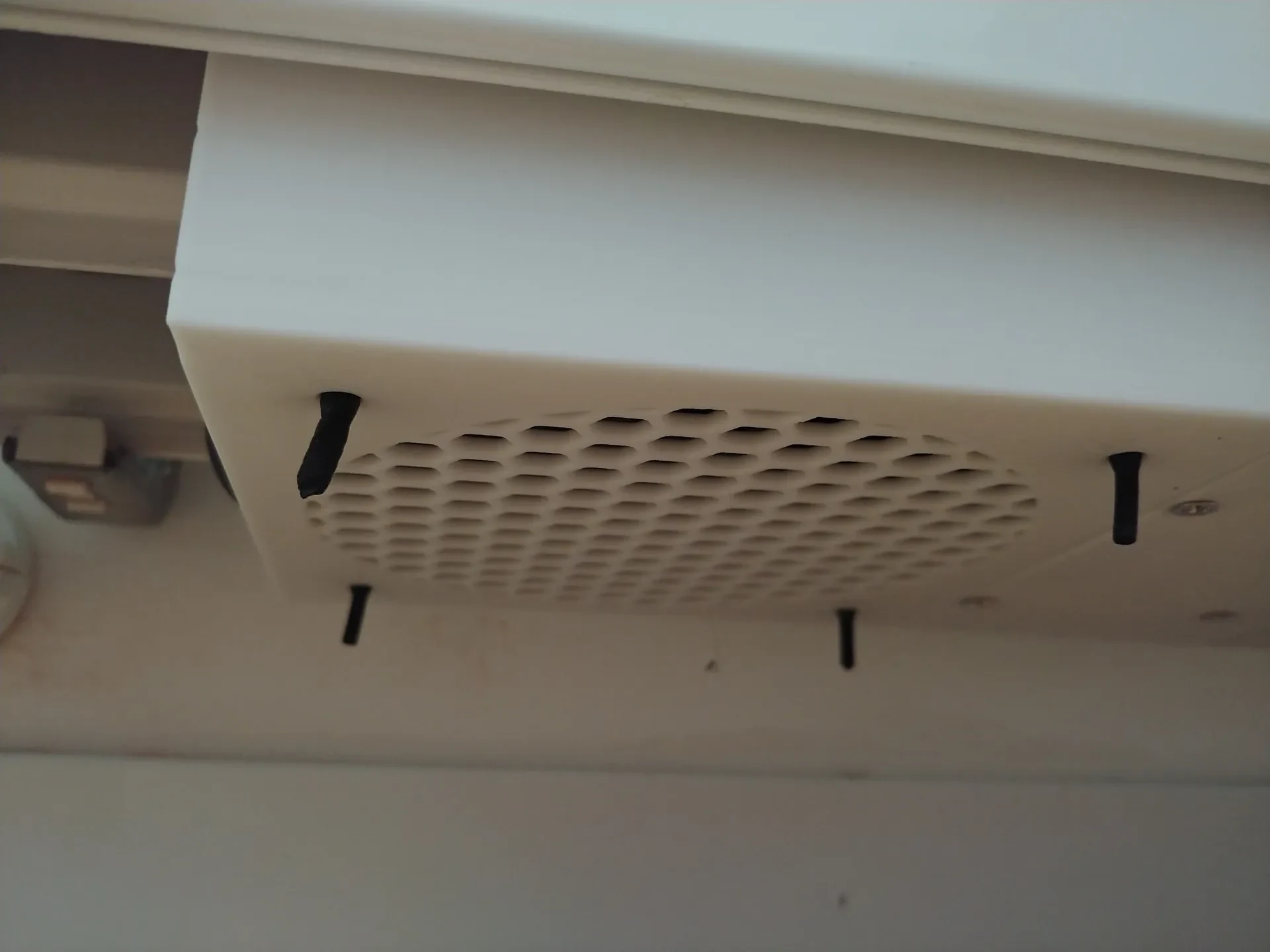

Держатель крепится к радиатору с помощью магнитов 10х2 мм или 10х3 мм.

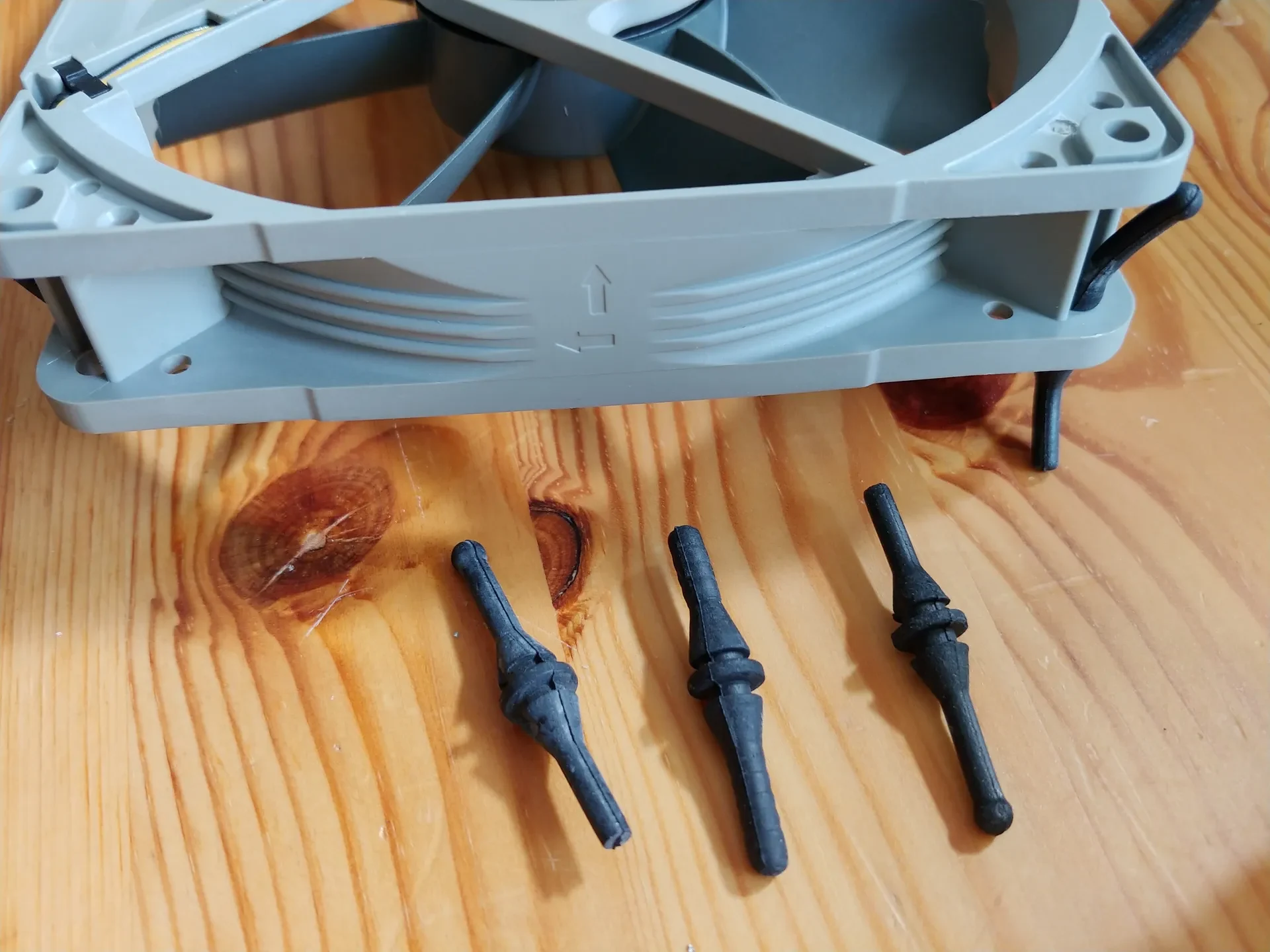

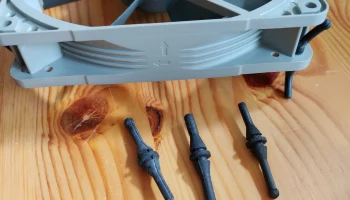

Вентиляторы можно прикрутить к держателю. Для снижения шума я использую резиновые штифты.

Дополнительные необходимые компоненты:

Для каждого держателя вентилятора:

1x 120-мм вентилятор
4 винта вентилятора или резиновый штифт
Магнит 6х 10х2 мм или 4х 10х3 мм.

Для держателя контроллера:

4 винта вентилятора
упомянутые детали взяты с https://www.printables.com/de/model/498208-wemos-d1-mini-heater-fan-controller.
Магнит 4х10х2 мм или 4х10х3 мм.

Примечание: Система еще не тестировалась в реальных условиях, так как была построена летом :-). ==> Редактировать 2-й год/зима использования: Работает очень хорошо.

Настройки печати

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,3

Заполнение:

15% Гироид

Материал нити:

НОАК
