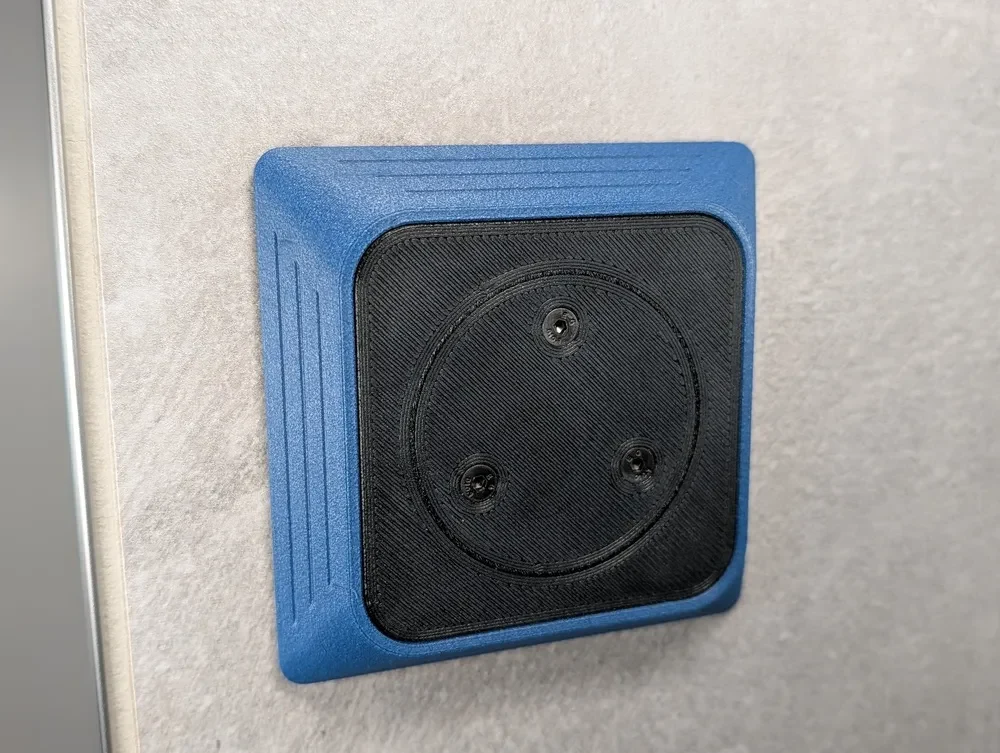

Совместимый с MagSafe/Pixelsnap настенный держатель для т...

Этот настенный держатель для телефона работает с устройствами MagSafe или Pixelsnap. В нем используются стандартные цилиндрические неодимовые магниты, имитирующие спецификацию Apple MagSafe. Он самоцентрируется, как настоящий, и соответствует официальным требованиям магнитной силы.

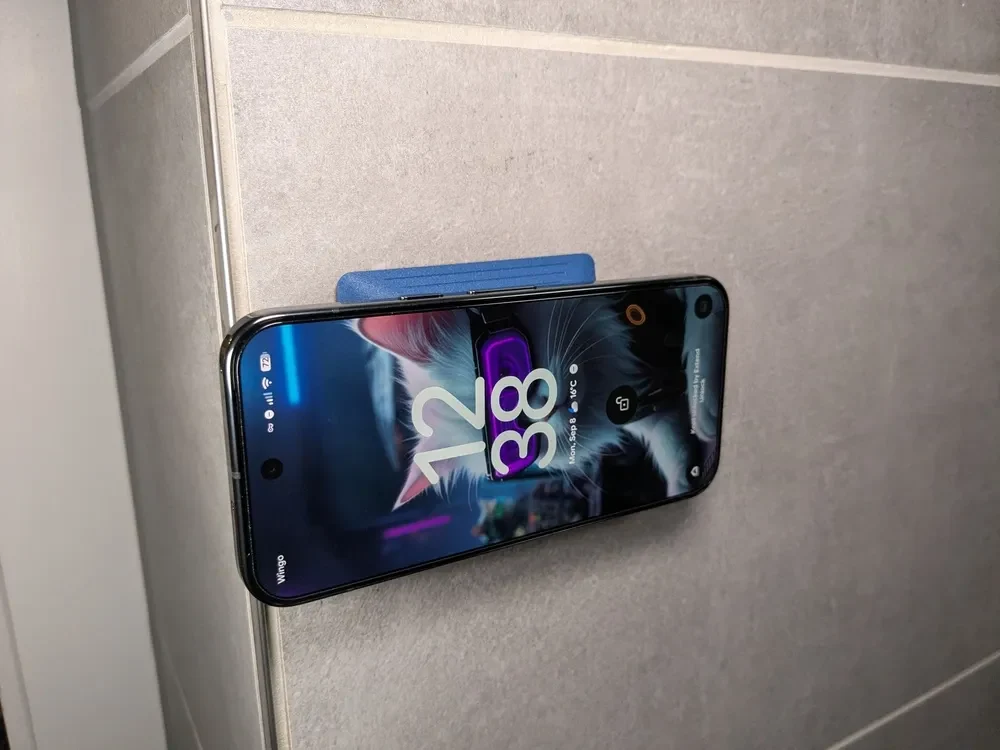

Прикрепите телефон к стене стильно!

Совместимость устройств

Я протестировал держатель в реальных условиях с Google Pixel 10 Pro (родной MagSafe), Pixel 6a с чехлом MagSafe и Lenovo Tab M8 с металлической кольцевой наклейкой.

Что касается iPhone, я проверял зазор камеры в CAD только на модели iPhone 15 из GrabCAD, предполагая, что магнит MagSafe находится в мертвой точке телефона. Он не должен мешать выступу камеры. Дайте мне знать в комментариях, есть ли помехи на вашем устройстве.

Магнитный массив

В аксессуарах для телефонов MagSafe, которые правильно соответствуют рекомендациям Apple по проектированию аксессуаров (стр. 197, 198), используется специальная магнитная решетка, состоящая из внешнего кольца, северный полюс которого обращен к телефону, и внутреннего кольца, полюса которого обращены в противоположном направлении, с ненамагничиваемым зазором между ними.

Это расположение двух колец с противоположными полюсами позволяет телефонам и аксессуарам самоцентрироваться. Волшебство!

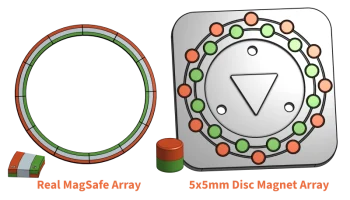

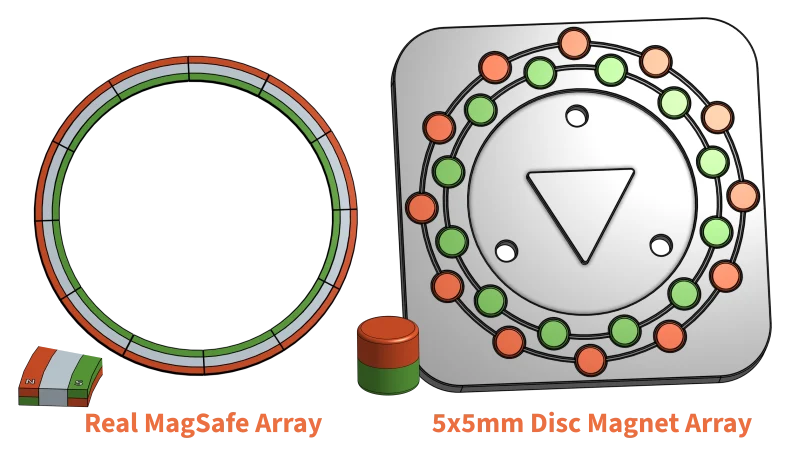

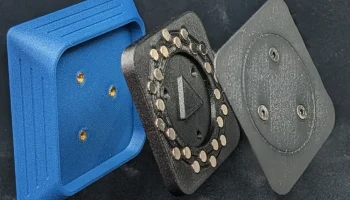

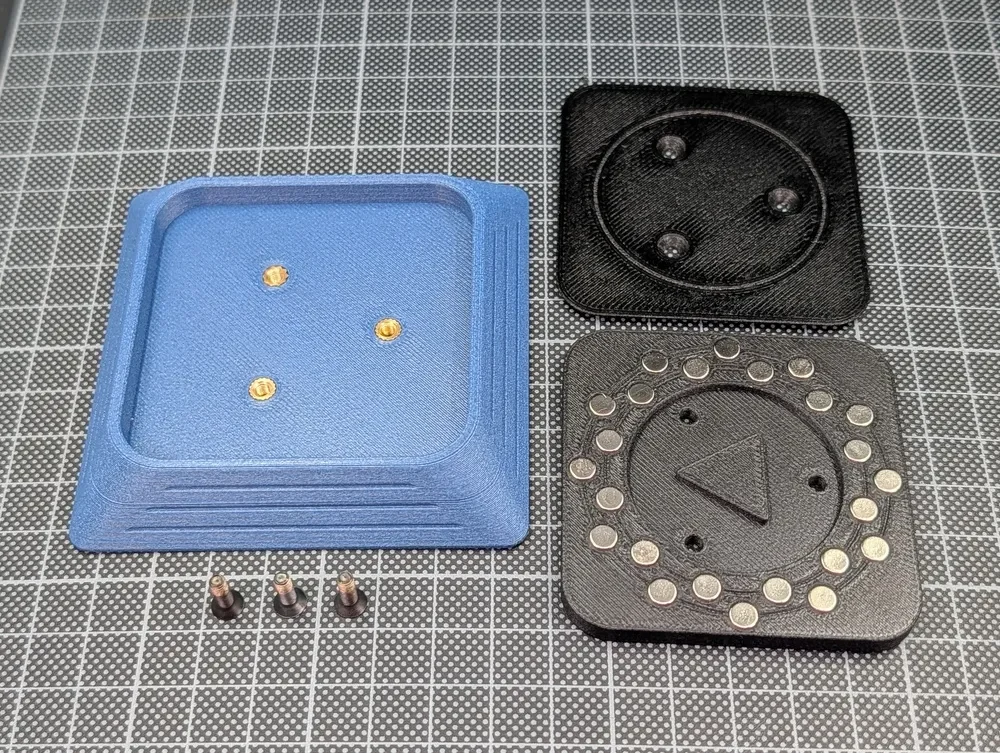

Для этого проекта я создал магнитную систему, напоминающую двухкольцевую систему магнитного массива MagSafe с 24 готовыми неодимовыми дисковыми магнитами размером 5x5 мм N45 с аксиальной намагничиванием, расположенными в двух кругах с противоположными полюсами, чтобы воссоздать механизм самоцентрирования и обеспечить аналогичную удерживающую силу. Магнитное экранирование постоянного тока в этом проекте не реализовано.

Тестирование

В рекомендациях Apple по проектированию аксессуаров (стр. 185) говорится, что для извлечения аксессуара MagSafe из устройства потребуется от 800 до 1100 гс. Поэтому я собрал свой собственный испытательный стенд и просчитал цифры.

Важно отметить, что тесты проводились с конкретными магнитами N45 и мобильными устройствами, которые я использовал.
Как и все проекты с открытым исходным кодом, используйте его на свой страх и риск и проводите собственное тестирование. Не подавайте на меня в суд, если ваш кот сбросит со стены ваш новенький блестящий телефон.

Тестирование тяговой силы

В меру своих возможностей (и с гораздо меньшим бюджетом) я построил тестовую установку, близкую к тому, как Apple описывает ее на странице 195 в своих рекомендациях. Я прикрепил Google Pixel 10 Pro (с Pixelsnap) к своему рабочему столу и прикрепил петлю Dyneema (для крючка весов) к нижней части настенного крепления. Используя рыболовные весы с точностью до 10 г, я затем неоднократно измерял силу тяги, необходимую для снятия крепления с телефона. Я записал 20 тестов.

Результаты испытаний Pixel 10 Pro: 1060 гс, 1025 гс, 1040 гс, 970 гс, 1045 гс, 1055 гс, 1035 гс, 1080 гс, 1015 гс, 1020 гс, 1055 гс, 1025 гс, 1050 гс, 1040гс, 1070гс, 1040гс, 1025гс, 1040гс, 1070гс, 1050гс

Это дает н��м среднюю тяговую силу 1040 гс (10,2 Н), что вполне соответствует требованиям.

Практическое тестирование

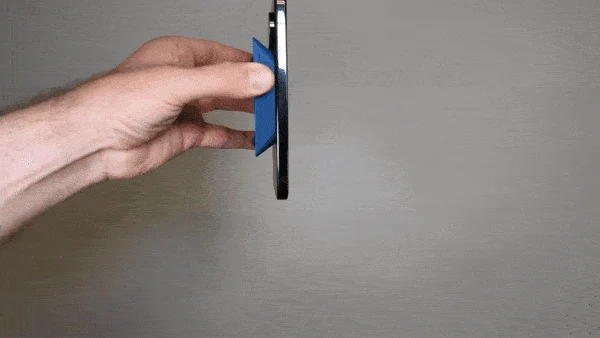

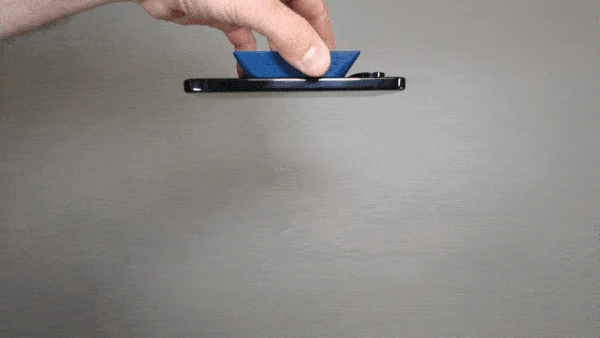

Для некоторой дополнительной уверенности я также проверил, насколько хорошо работает магнитное крепление в сценариях, наиболее приближенных к реальной жизни. Я прикрепил устройство к держателю телефона и встряхнул его (слегка) как в горизонтальном (устройство обращено вниз), так и в вертикальном (как если бы оно было прикреплено к стене) положении.

Я тестировал следующие устройства:

Конфигурация Вес Общий вес Удержание Самоцентрирование
Пиксель 10 Про 207 г
без чехла 0г 207г Да Да
с чехлом Pixelsnap 34 г 241 г Да Да
с чехлом Quad Lock MAG 49 г 256 г Да Да
Пиксель 6а 178г
с металлическо�� наклейкой Aukey 4 г 182 г Да Нет
с чехлом Quad Lock MAG 55 г 233 г Да Да
Планшет Lenovo Tab M8 305г
с металлической наклейкой на кольцо ESR Tech HaloLock 4 г 309 г Да Нет

Все вышеперечисленные устройства держались прочно. Pixel 10 и чехлы с соответствующими магнитами MagSafe защелкнулись и идеально центрировались. Наклейки с металлическими кольцами�� не так уж и много. Необходимо обеспечить правильное выравнивание вручную. Однако магнитная сила оказывается сильнее с металлическими кольцами.

Версии

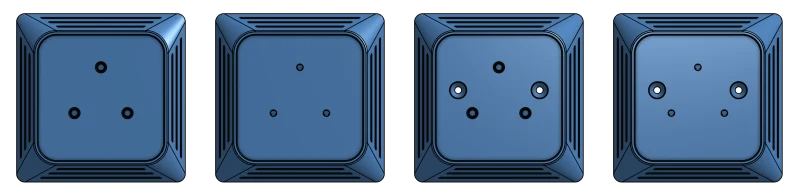

Существует 4 версии Базы:

Варианты монтажа: на клей или на винты.
Варианты крепления верхней крышки: с помощью термофиксируемых вставок или непосредственного ввинчивания в пластик.
Требуемое оборудование
Кол-во Описание
