Теперь с помощником! Модернизация корпуса для облегчения ...

СЕЙЧАС с помощником! Просто поместите его на панель, вставьте винты М3 и отметьте линии разреза и точки сверления!

Устали протягивать руку через весь корпус, чтобы отсоединить или снять блок питания для технического обслуживания?

Это оригинальный корпус Prusa для MK4/MK3 и так далее.

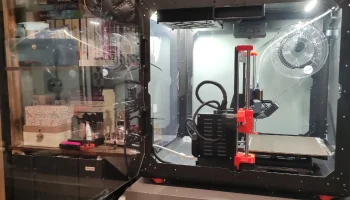

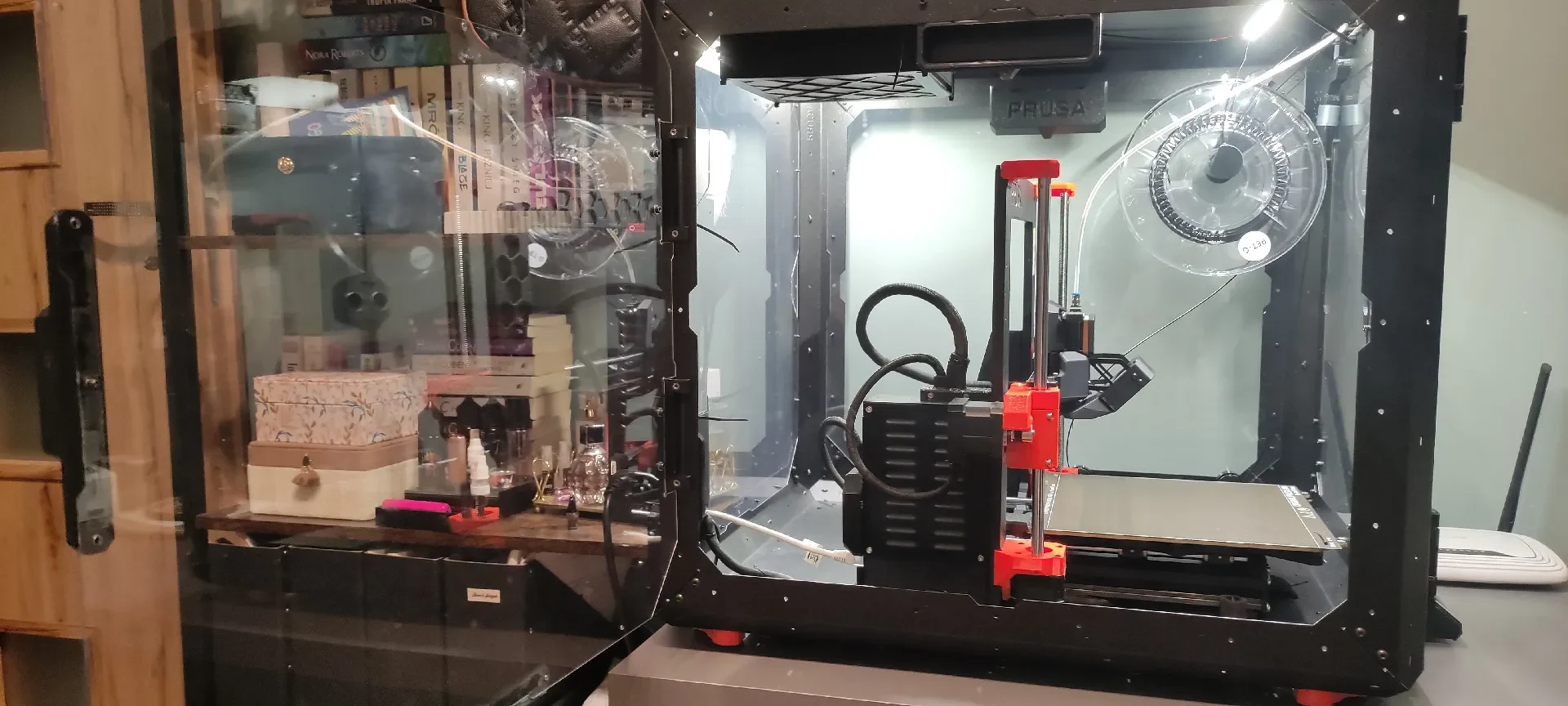

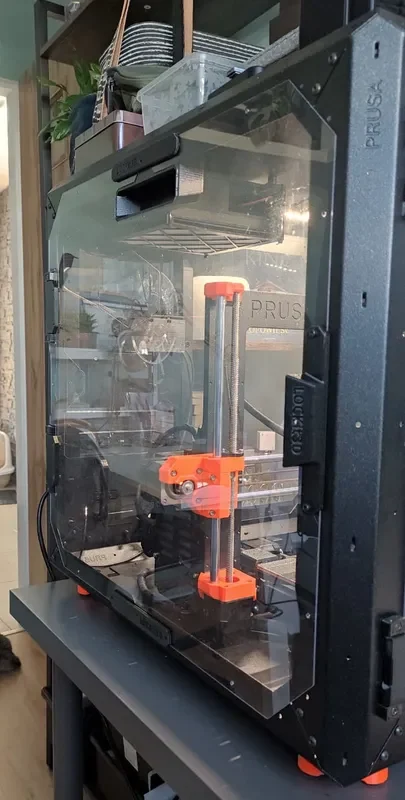

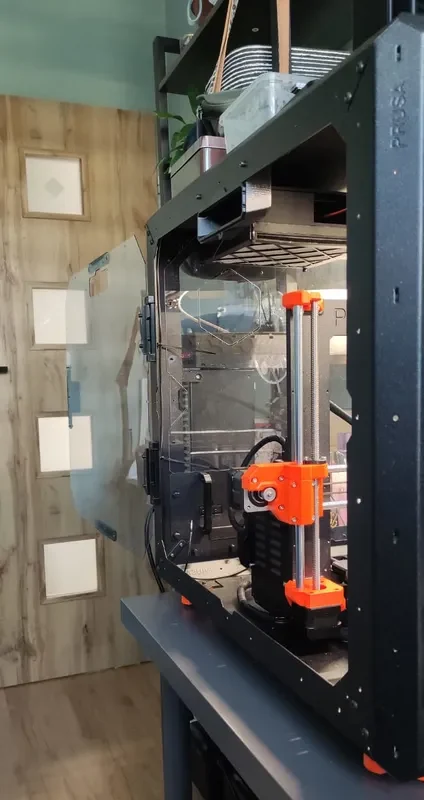

Этот комплект позволяет превратить боковую панель в полностью открытую на 180° дверцу для облегчения обслуживания принтера с минимальными изменениями.

Однако для этого потребуется разрезать и просверлить существующую панель, заказать новый плексиглас или что-то еще. Петли изготовлены под оригинальную толщину боковой панели 1,5 мм.

Спецификация:

магниты 20х10х2 мм 6шт.
Болты М3х20 4шт.
Болты М3х8 5 шт.
сверло по дереву 3 мм.
сверло по дереву 6 мм.
временные М3х8 или длиннее 6 шт (для выравнивания сборки профиля)
Нейлоновые проставки толщиной 3 мм (опционально)
Двусторонняя светодиодная лента 9-10 мм (чем тоньше, тем лучше), например вот эта https://www.amazon.com/Rextin-Meters-Adhesive-stronger-adhesive/dp/B01FH3S4V6?th=1
новая панель из плексигласа толщиной 1,5 мм от производителя с ЧПУ по вашему выбору, если вы хотите оставить существующую без изменений (необязательно)

Порядок замены панели:

Это навсегда изменит вашу существующую панель, но ее все равно можно будет установить, если вы захотите вернуться в предыдущее состояние.
Сначала прочтите все. Посмотрите также на картинки.
Соберите петли болтами М3х20.
Снимите левую боковую панель.

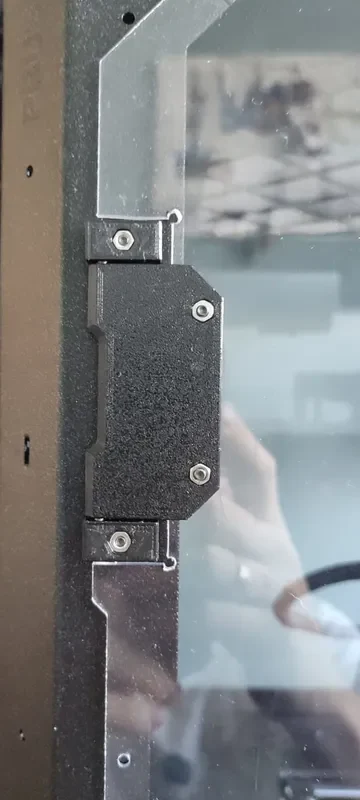

Для сверления прикрепите собранные и закрытые петли к имеющимся левым боковым отверстиям панели с помощью болтов М3 и используйте сверло по дереву диаметром 3 мм для отверстий под дверные петли.
Болты М3 пока не снимайте. Отметьте линии, где панель помещается в карман толщиной 1,5 мм в дверных петлях.
Используйте линейку длиной более 300 мм или что-то еще, чтобы сделать отметки на поверхности панели по прямой линии для верхней и нижней петли для большей точности размеров.
Просверлите отверстия по дереву диаметром 3 мм или меньше в углах разрезов, чтобы не сломать всю панель при выполнении вырезов.
Используйте лезвие, чтобы сделать линии разреза на поверхности панели.
Сначала сломайте короткие края, затем сломайте длинные.

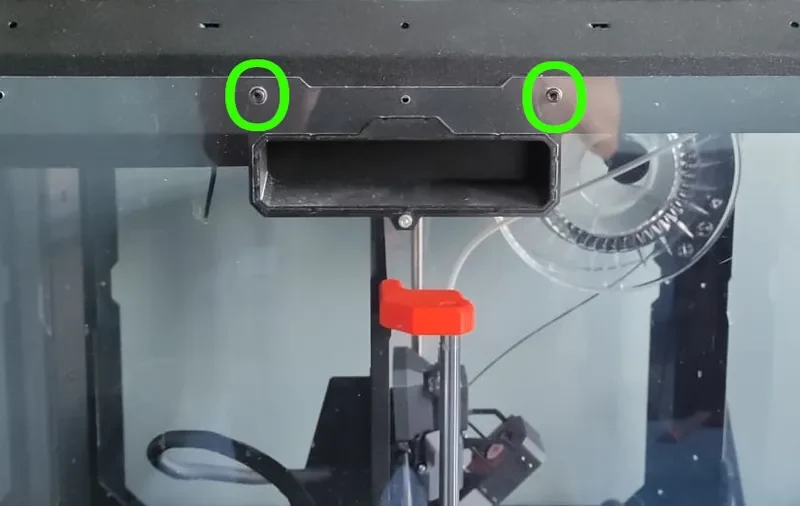

Используйте сверло по дереву диаметром 6 мм, чтобы расширить два отверстия в панели, где подходит верхний профиль. Это сделано для того, чтобы головки болтов левой ручки корпуса проходили при закрытии двери.
Прикрепите петли к раме, вырежьте и просверлите панель к петлям с помощью болтов M3x8 с нейлоновыми проставками 3 мм между головкой болта и стеклом панели.
Вставьте болты M3x8 в профили для выравнивания и используйте двустороннюю ленту, чтобы соединить верхний, нижний и боковые профили.
Оставьте клей при закрытой дверце, а магниты сделают всю раб��ту за вас.
Выверните болты М3. Для лучшей поддержки двери можно оставить один болт М3х8 посередине бокового профиля.
Наслаждайтесь более простым обслуживанием принтера со стороны.

Инструкция по печати для MK4S:

желательно использовать как минимум PETG или PCTG
Высота слоя 0,2 мм
2 периметра
5 верхних и 4 нижних слоя
10% адаптивное кубическое заполнение, потому что это круто (или, по моему мнению, недооцененные 3D-соты)
Поля не менее 3 мм с расстоянием 0,7 мм.
Магниты разума действуют при изменении расположения деталей на рабочей пластине
пауза 1 для установки гаек М3 в карманы петель панели
пауза 2 для размещения магнитов 20х10х2 в карманах профиля

ЗАДАЧА:

дополнительные профили панелей с магнитами меньшего размера для большей устойчивости двери
просверливание кармана 6х3 мм в нижней части ручки для болта с шестигранной головкой с плоской головкой М3 и профиля для небольшого магнита, который можно прикрепить к болту ручки при закрывании двери.

Я также загрузил файлы модели FreeCAD fcstd, если вы хотите с чем-то повозиться.

Надеюсь, вам понравится это обновление, если да, то поставьте лайк и дайте мне знать в комментариях, понравился ли вам мой проект, или опубликуйте свою версию.
