Универсальная гайка с точками крепления и магнитами для органайзера для карандашей Nut & Bolt!

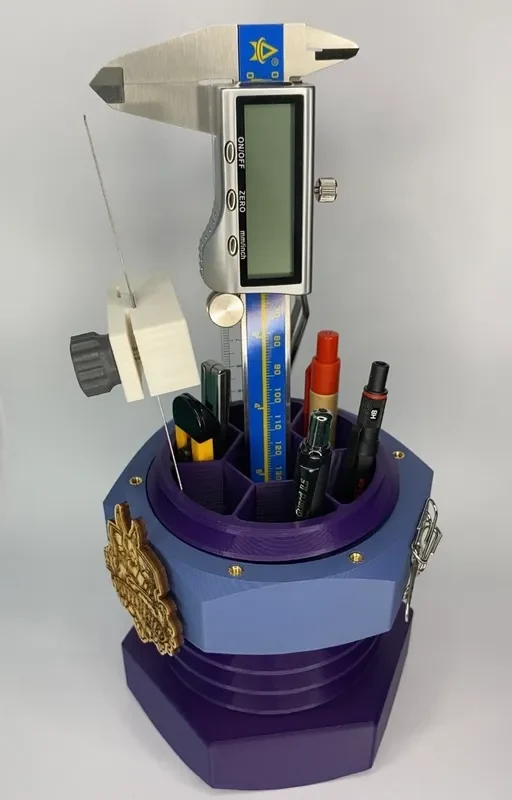

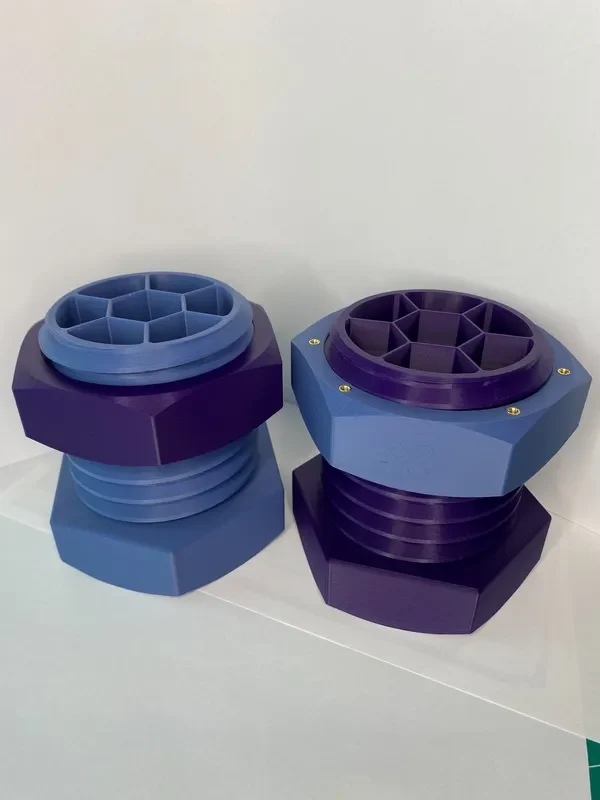

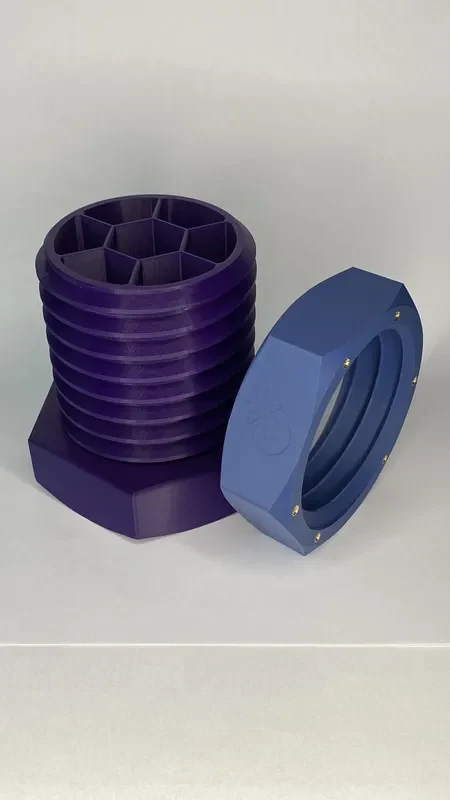

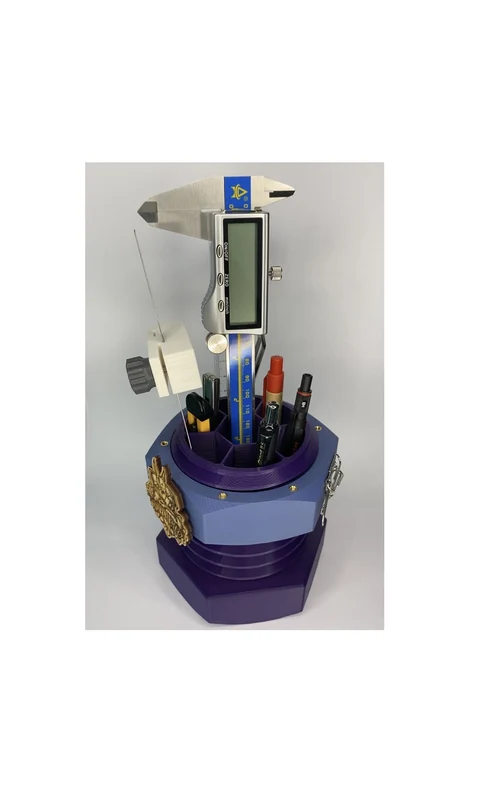

Я уже давно пользуюсь органайзером для карандашей Nut & Bolt с шестигранными ячейками и очень им доволен. Но то, что я всегда упускал — возможность, например. прикрепить смартфон или хранить мелочевку… Я просто подумал — вращающаяся гайка — гениальная основа для таких удлинителей!!!

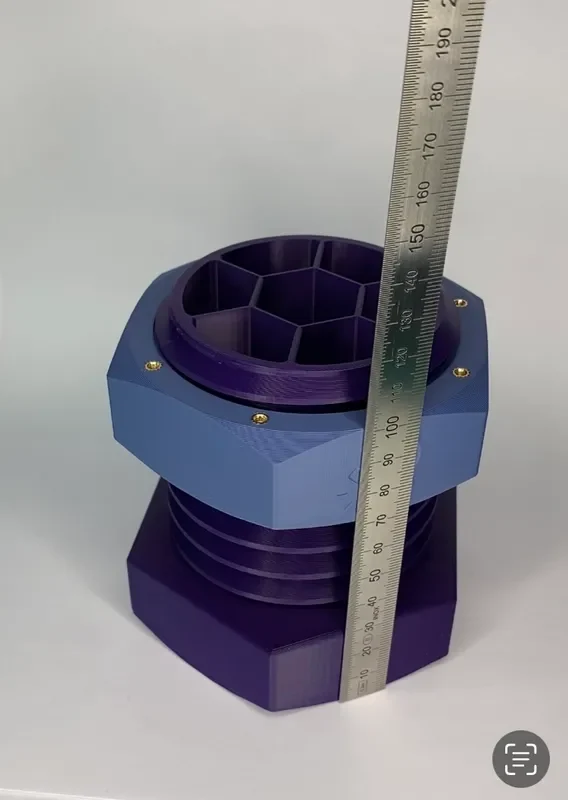

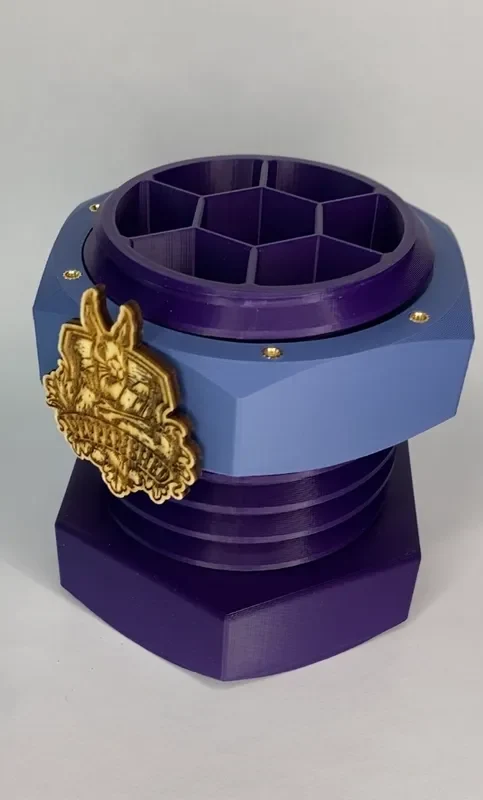

Вот что получилось — гайка с сильными неодимовыми магнитами с трех сторон и точками крепления M3 с трех других сторон — так что вы можете быстро разработать небольшие и быстрые держатели для точек крепления, а небольшие металлические/магнитные детали можно прикрепить непосредственно к магнитным сторонам.
Скоро я опубликую здесь первые крепления для него и приглашу вас сделать то же самое. Для этого я как можно скорее опубликую точку крепления в виде файла Fusion360 и STEP, чтобы каждый мог быстро создать для нее личный держатель! :-)
Для магнитных сторон потребуются 3 штуки неодимовых магнитов 15х3 мм и 6 термовставок М3 для точек крепления. Отверстия для винтов имеют глубину более 20 мм — можно использовать винты М3 длиной до 20 мм ;-)
Настройки печати/Инструкции по установке:
ПЛА/ПЭТГ
Высота слоя: 0,2 мм
Стен: 3
Заполнение: 13%

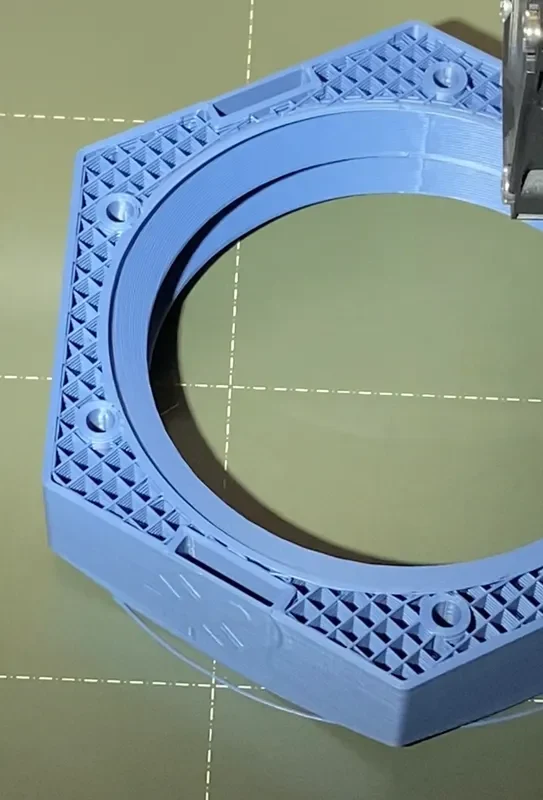

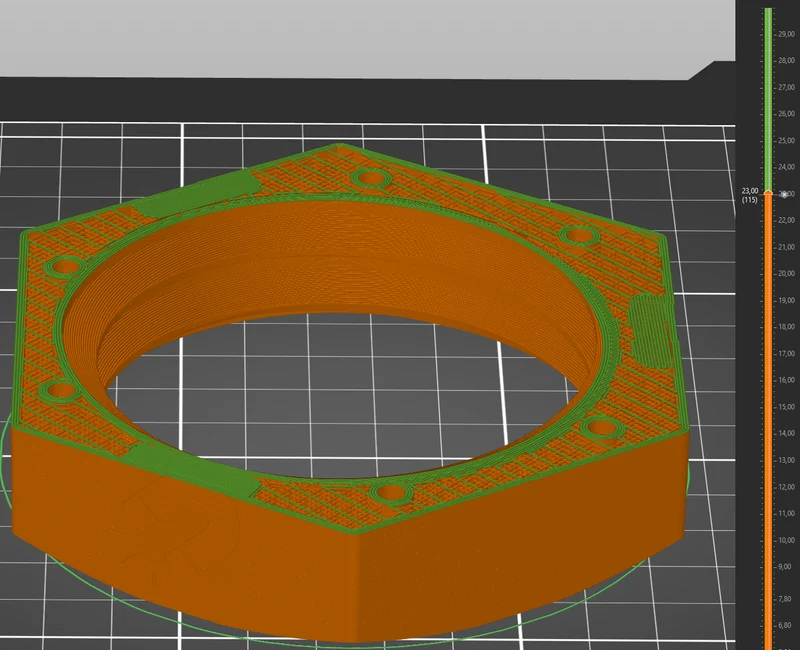

Для установки магнитов необходимо установить паузу печати 23 мм или слой 115 (при высоте слоя 0,2 мм) — см. картинку выше!
Заранее спасибо за скачивание и лайк!
Если вам нравятся мои работы — подписывайтесь на меня https://linktr.ee/eds_3d_shop
Магниты 15х3мм, например: https://www.aliexpress.com/item/1005004188905867.html?spm=a2g0o.productlist.0.0.36092efcirbzOD&algo_pvid=f5ac11ef-516c-4014-ae1c-3ea98b bccfaf&aem_p4p_detail=2022122606404311816417086920390000963685&algo_exp_id=f5ac11ef-516c-4014-ae1c-3ea98bbccfaf-4&pdp_ext_f=%7B%22sku_i d%22%3A%2212000028326195737%22%7D&pdp_npi=2%40dis%21EUR%216.2%215.8 9%21%21%21%21%21%402100bdd716720656436642582ea743%211200002832619573 7%21sea&curPageLogUid=0KDrGtuV7YRK&ad_pvid=2022122606404311816417086 920390000963685_5&ad_pvid=2022122606404311816417086920390000963685_5
ИЛИ
https://www.aliexpress.com/item/1005003496264022.html?spm=a2g0o.productlist.0.0.36092efcirbzOD&a lgo_pvid=f5ac11ef-516c-4014-ae1c-3ea98bbccfaf&algo_exp_id=f5ac11ef-516c-4014-ae1c-3ea98bbccfaf-1 3&pdp_ext_f=%7B%22sku_id%22%3A%2212000026053490315%22%7D&pdp_npi=2%40dis%21EUR%215.29%213.7%21%2 1%21%21%21%402100bdd716720656436642582ea743%2112000026053490315%21sea&curPageLogUid=CIhZnMvnJYDQ
Тепловые вставки M3, например: https://www.aliexpress.com/item/1005003755762049.html?spm=a2g0o.productlist.0.0.124e590c4DpncX&a lgo_pvid=609bb8b6-895c-4383-aba5-a669f5e6ebca&algo_exp_id=609bb8b6-895c-4383-aba5-a669f5e6ebca-1 3&pdp_ext_f=%7B%22sku_id%22%3A%2212000027056179820%22%7D&pdp_npi=2%40dis%21EUR%215.7%214.22%21%2 1%21%21%21%402100bddf16720669580015592e5151%2112000027056179820%21sea&curPageLogUid=UFoPaATj5L5u
