Ящики Gridfinity GEN2 - СТАНДАРТ (СТАРЫЙ)
Две модульные системы хранения объединены!

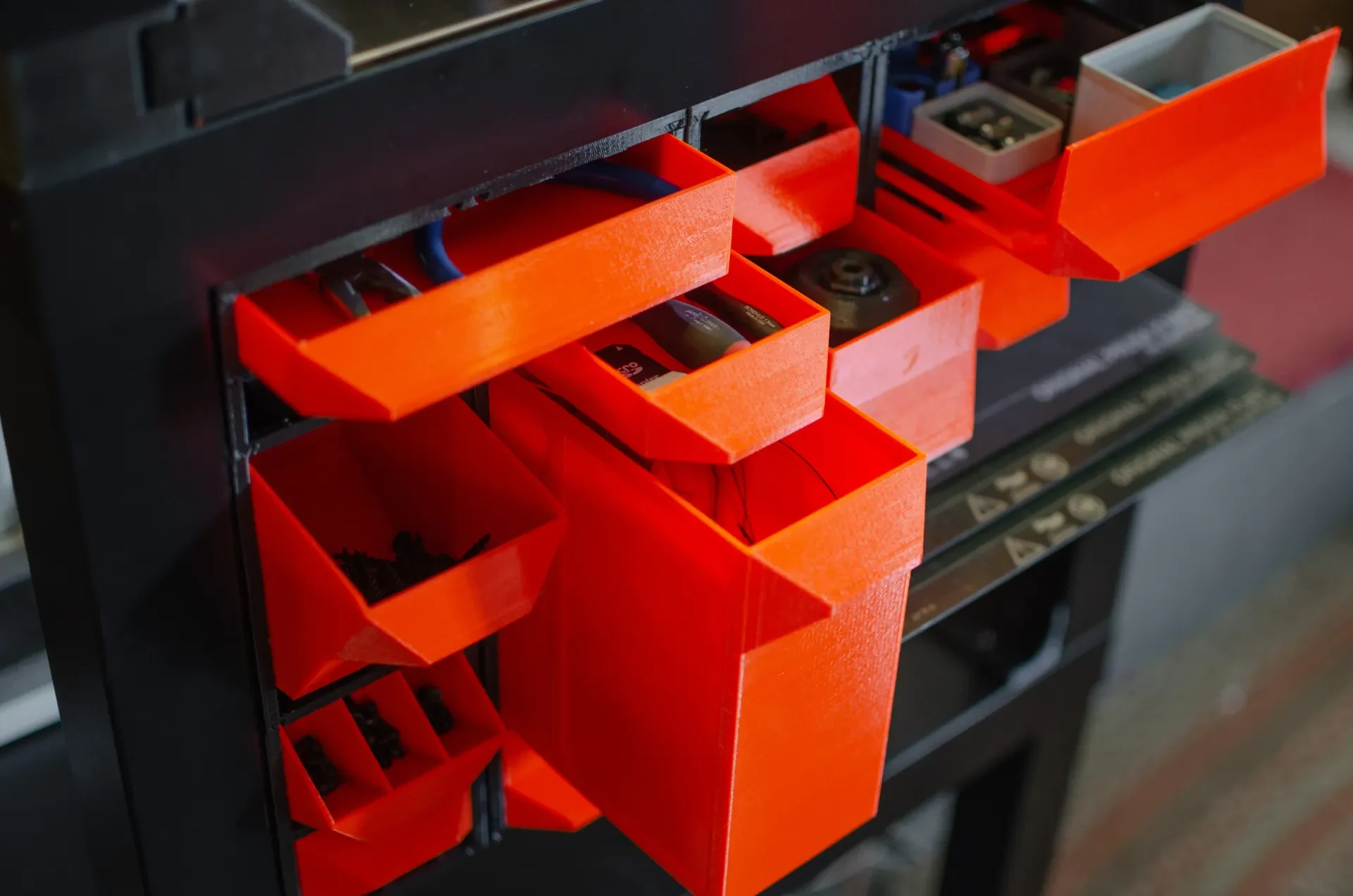

Модульная система хранения GEN2 — это модульная система направляющих для установки модулей хранения под шкафами и столами Lack.
Gridfinity от Зака Фридмана — это невероятно настраиваемое решение для хранения, которое использует сетку для размещения настраиваемых ячеек для хранения. Официальное видео

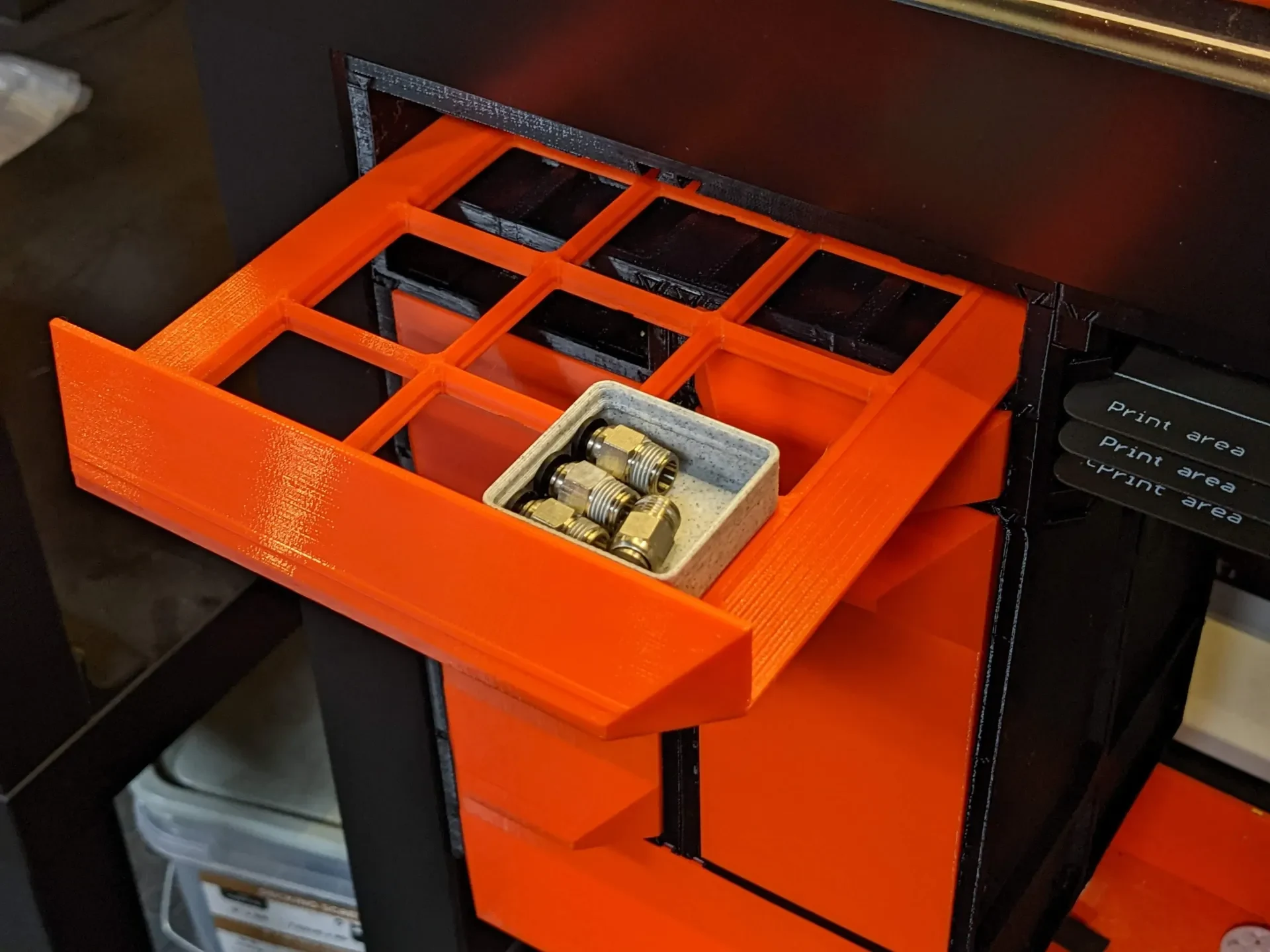

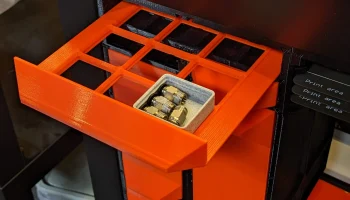

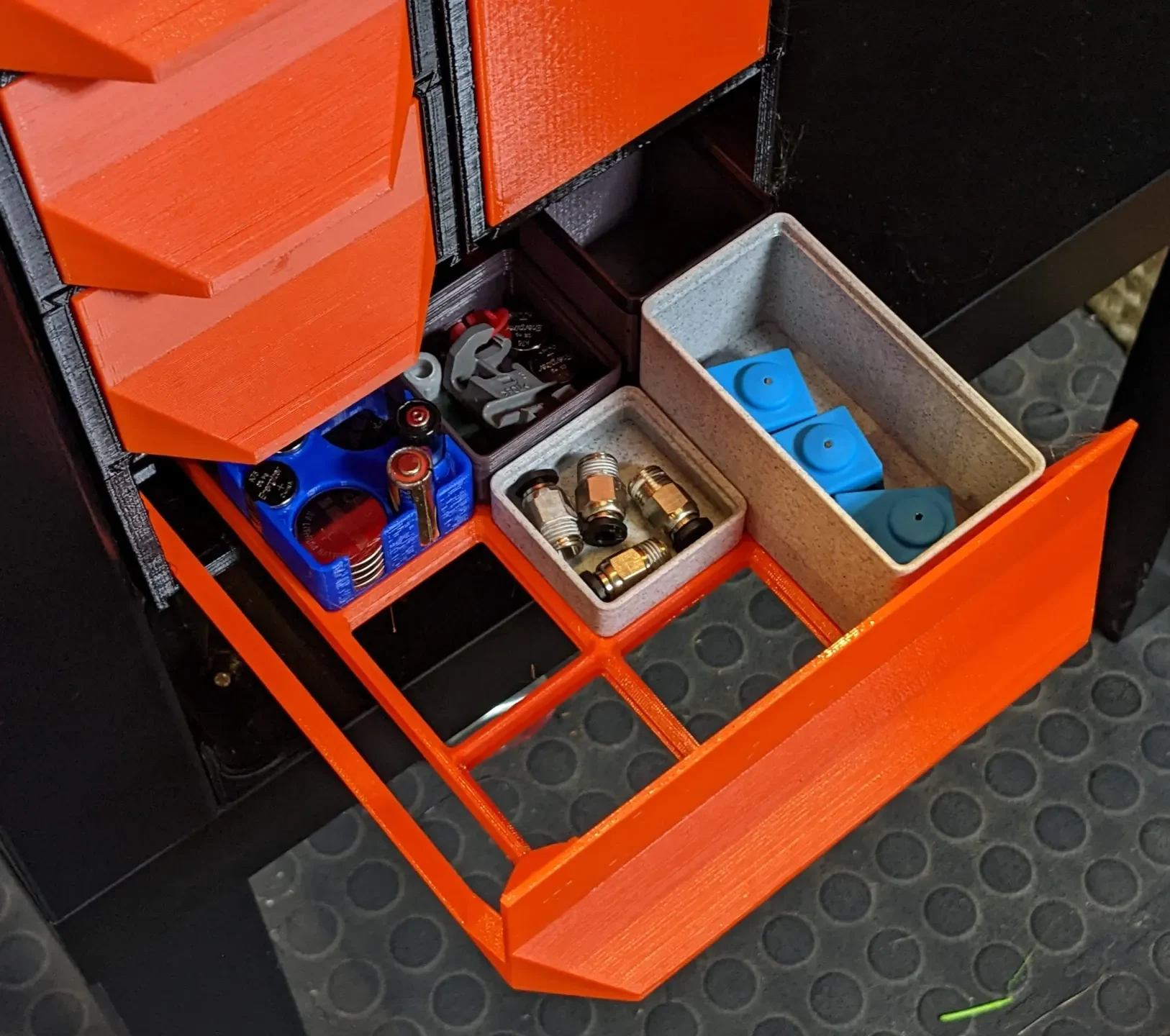

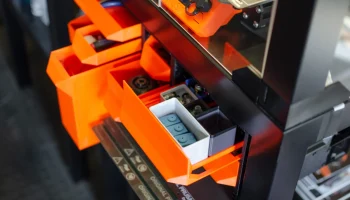

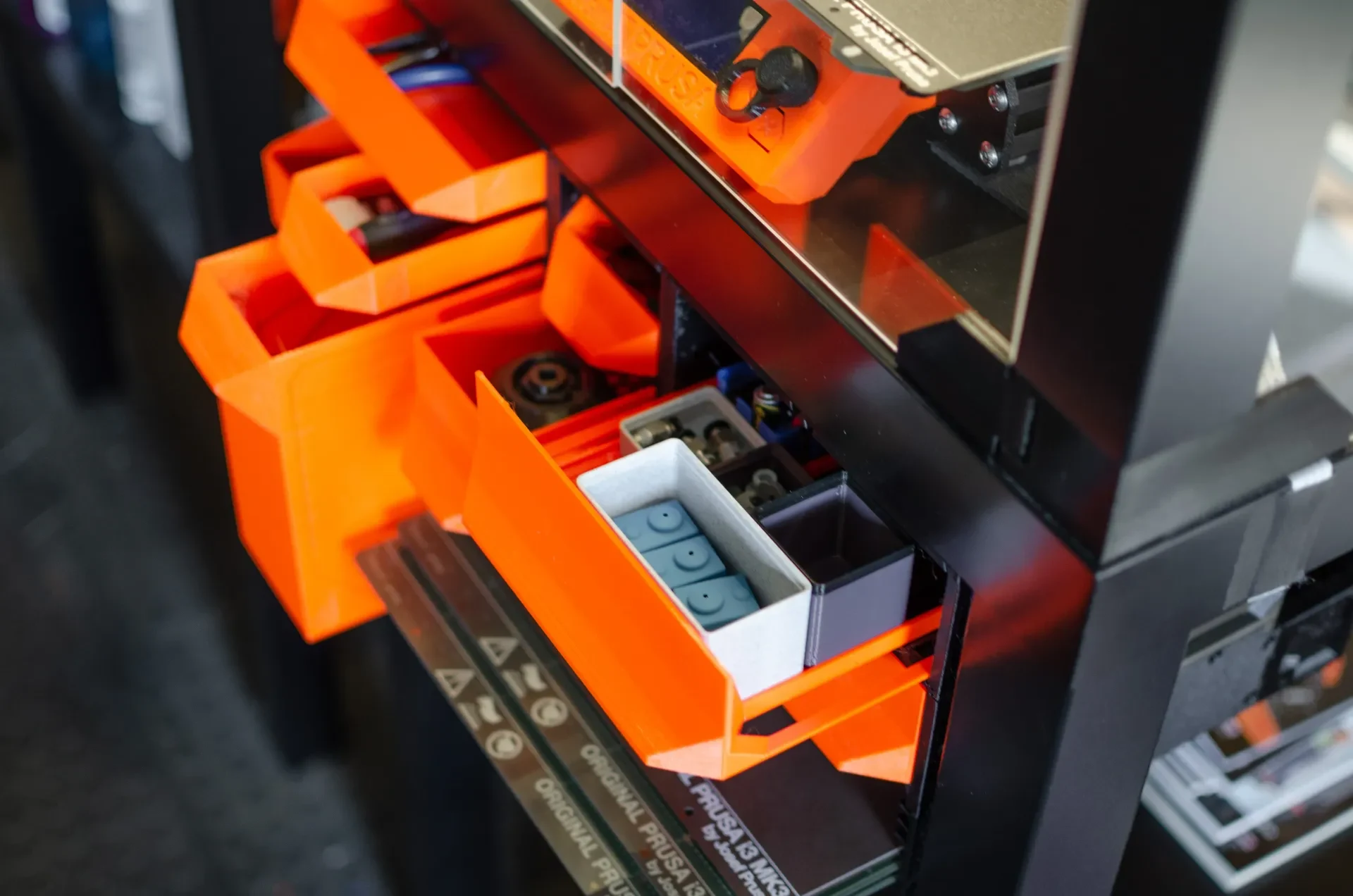

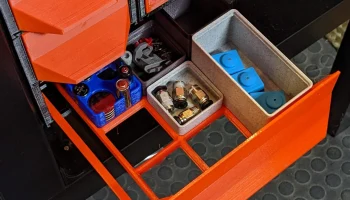

Ящики Gridfinity GEN2 объединяют обе эти модульные конструкции в одну, позволяя легко хранит�� контейнеры Gridfinity прямо под принтером или рабочим столом.
Первоначально разработанные для «Оригинального КОРПУСА Prusa i3 MK3...», ящики Lack также нашли свое применение во многих столах, верстаках и других столах. Теперь, благодаря конструкции направляющих Gen2, вы можете быстро менять места хранения между рабочими зонами.
Загрузите интерактивный каталог GEN2 в формате PDF.
Особенности:
— Направляющие Gen2, позволяющие быстро и легко заменять и комбинировать различные конструкции систем хранения данных Gen2.
— В ящиках Gridfinity также предусмотрены дополнительные прорези для магнитов, позволяющие им зафиксироваться на месте с приятным щелчком.
— Стопоры ящиков не позволяют ящикам нападать на ваши ноги.
— Разработан для более крупных и простых в установке шурупов для дерева вместо исходной к��нструкции ящика без корпуса.
ОБОРУДОВАНИЕ
— Отвертка
— Шурупы с потайной головкой: (Метрические: от 4x25 мм до 4x16 мм) или (SAE: №6 или №8 длиной до 1 дюйма).
— Сверло меньшего диаметра, чем шурупы.
— Ручка, маркер или шило.
— Магниты (дополнительно): 10x5x2 мм или 10x2 мм.
— Гайки М3
— Винты M3 M3x6 — M3x10
ОБНОВЛЕНИЯ
НОВИНКА — высокий двойной ящик Gridfinity
В этом ящике можно разместить штабеля модулей Gridfinity высотой до 90 мм. Усиленная структурная поддержка, позволяющая выдерживать больший вес.
ИНСТРУКЦИЯ
— С помощью маркера или ручки на направляющей GEN2-QL отметьте места отверстий на поверхности, на которую вы монтируете.
— Просверлите отмеченные места сверлом диаметром меньше диаметра шурупа, который вы будете использовать.

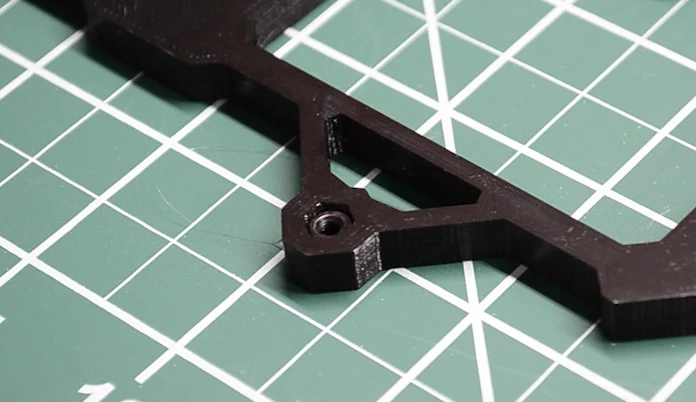

— Подготовьте направляющую к установке, вставив гайки М3 в шестигранные отверстия. Вы можете использовать винт M3, чтобы расположить и затянуть гайку на месте.
— Установите направляющую с помощью шурупов для дерева, используйте не менее 4 винтов на внешних углах дл�� крепления одинарной направляющей и 6 для крепления двойной направляющей. (Дополнительные отверстия для винтов доступны, если вы планируете штабелировать более 2 рядов ящиков или содержимое, вес которого превышает нормальный.)
— Подготовьте корпус ящика к установке:

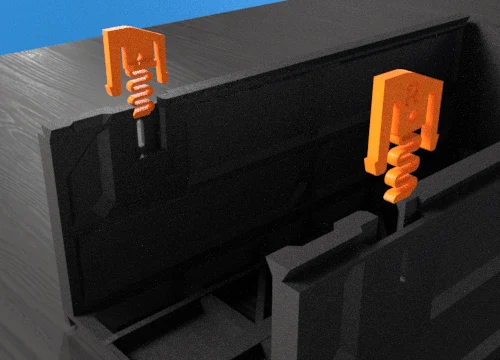

— Установите GEN2-QL (механизмы QuickLock) в корпус выдвижного ящика. Это позволит вам быстро запирать и разблокировать ящики без необходимости привинчивать их с помощью рельсового замка.
— При желании установите дополнительные магниты.
ПРИМЕЧАНИЕ. вам нужно установить хотя бы один магнит. Если вы хотите, чтобы между корпусом и ящиком было больше магнитного поля, вы можете установить два магнита, сложенных друг в друга. Обратите внимание на полярность, при необходимости ее можно будет исправить позже.
— Установите дополнительные гайки в корпус выдвижного ящика (они используются только в том случае, если вы устанавливаете более короткий ящик под корпусом выдвижного ящика.

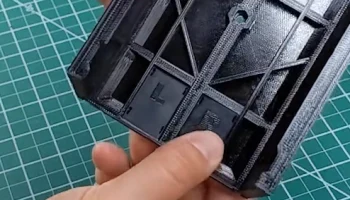

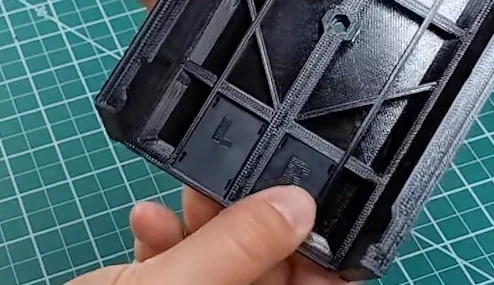

— Установите дополнительные ограничители ящиков, вставив их на место, так как они посажены с трением. Обратите внимание на ориентацию: выемка должна быть направлена вниз и вперед, чтобы пройти через прорезь. Тот, который помечен буквой «L», находится на левой стороне корпуса, а «R» — на правой стороне. (Смотря лицом к передней части корпуса)
— Вдвиньте корпус на место до упора или до совмещения с передней частью направляющей. (Если вы почувствуете какое-либо сопротивление, возможно, вам придется зачистить пластиковые дефекты вокруг охватывающих или охватывающих направляющих.
— Вставьте фиксатор направляющей в направляющую, расположенную на задней стороне корпуса ящика, до упора вверх, пока он не упрется в отверстие в направляющей, в котором находится гайка. Прикрутите винтами M3x8 или M3x10.
— Подготовьте лоток, установите дополнительный магнит, обратите внимание на полярность. (Если вам нужно снять магнит, вы можете использовать другой магнит, чтобы вытащить его с места, или использовать небольшой шестигранный ключ или скрепку, вставленную в отверстие под ним.)
— Вставьте лоток, наклонив его назад при установке, чтобы он прошел мимо выемок стопора ящика. Теперь лоток должен встать на место.
