Держатель плаката с магнитами

Держатель плаката

Можно сделать разными способами.

Стандартная ширина Высота Комментарий
A1 840 594 Альбомный режим

A1 594 840 Портретный режим
A2 594 420 Альбомный режим

A2 420 594 Портретный режим
A3 420 297 Альбомный режим

A3 297 420 ��ортретный режим
A4 297 210 Альбомный режим
Ширина Ширина печатной платформы слева посередине справа =детали
840 210 1 2 1 4
840 168 1 3 1 5
594 198 1 1 1 3
594 148,5 1 2 1 4
420 210 1 0 1 2
420 140 1 1 1 3
297 148,5 1 0 1 2

Имена файлов .3mf: PosterHolder_[width]_[width_for_printbed]x[Parts].3mf

Принтер должен сделать паузу на отметке 2,6 мм и попросить вставить магниты.

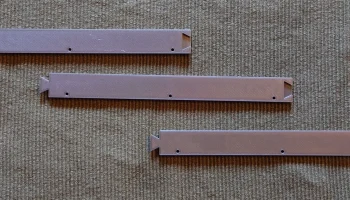

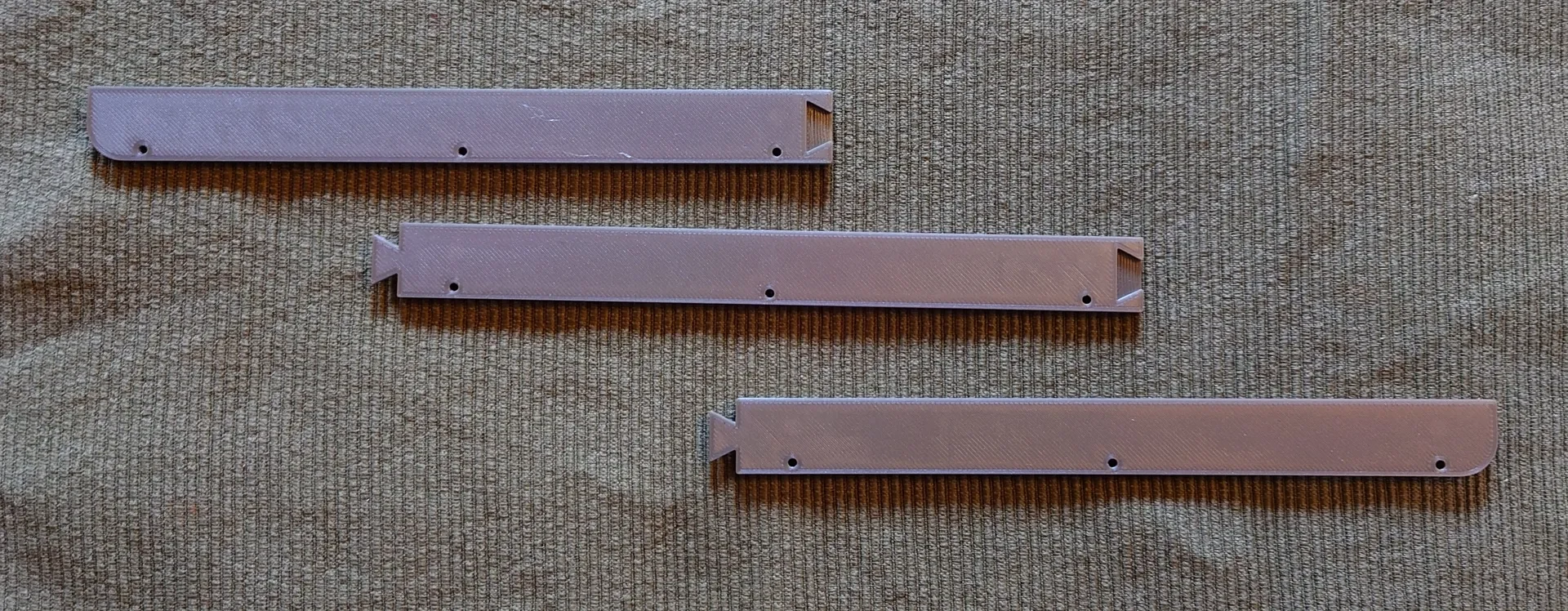

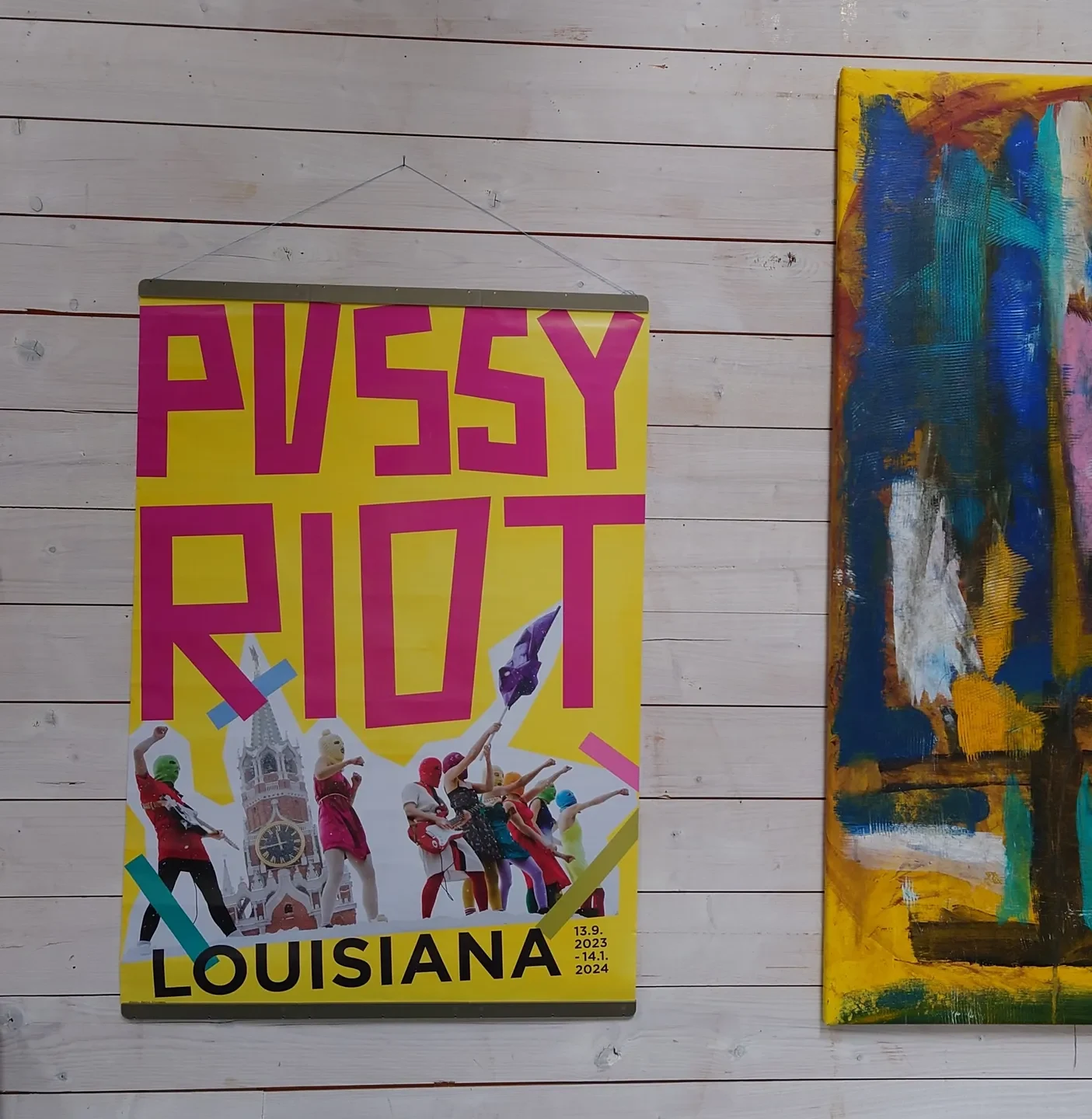

Для плаката вам понадобится четыре комплекта отпечатков формата .3MF: два вверху и два внизу.

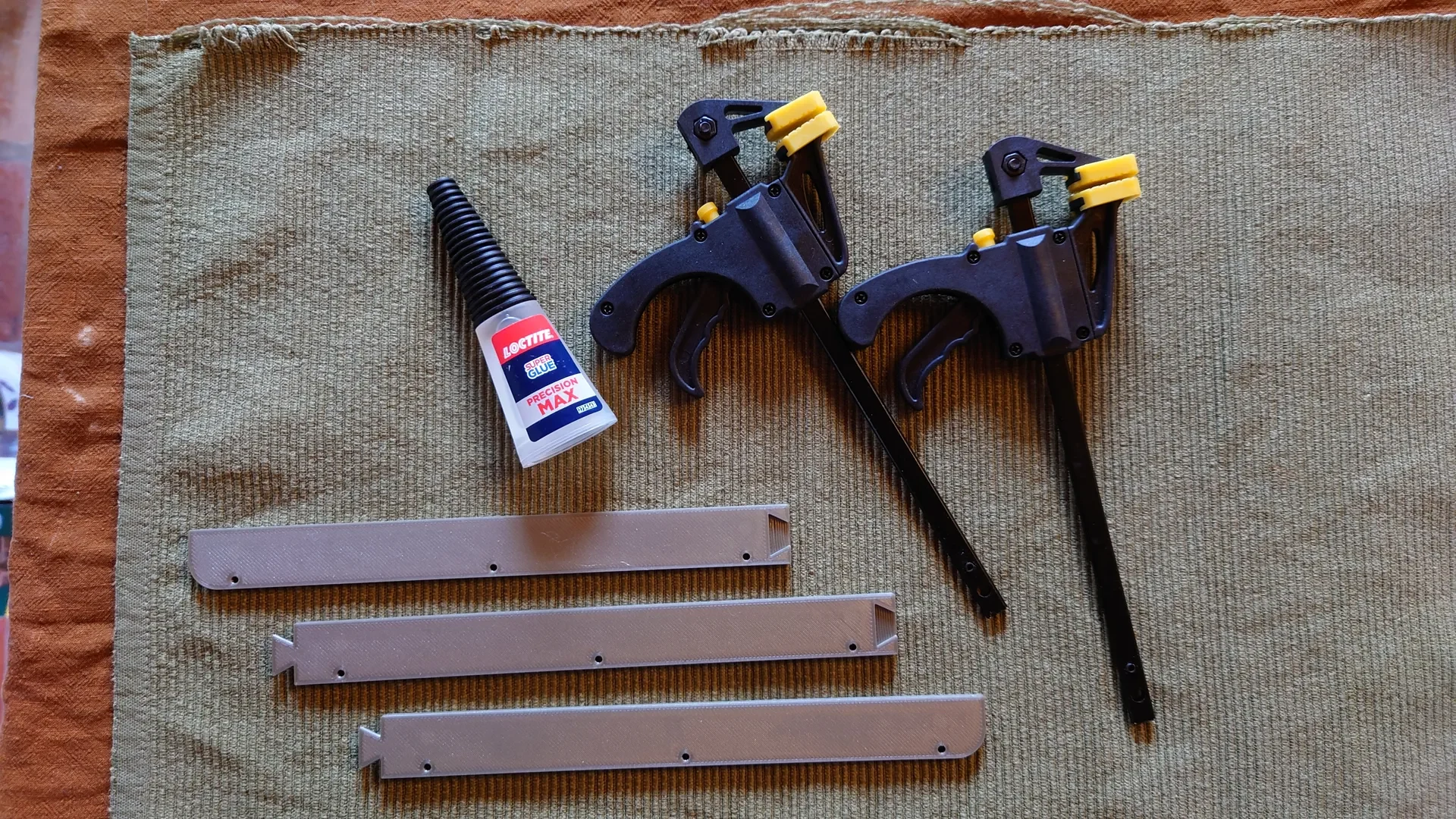

Вам придется склеить набор вместе и, возможно, использовать зажим, пока клей затвердевает. Прежде чем склеивать, соедините детали, чтобы убедиться, что с ними все в порядке.

Я сделал их с двумя магнитами 5 х 2 мм в каждой части.

Для каждого комплекта следите, чтобы магниты имели одинаковую полярность, т.е. для одного комплекта все должны быть южными или северными (не перепутанными)

Хороший способ вставить магниты — собрать их стопкой, вставить конец стопки и «отломить» магнит в отверстии.

По вашему желанию могу изготовить другие размеры, в том числе под размер магнита.

Магниты куплены у немецкой компании supermagnete.com.

Артикул: S-05-02-N52N Дисковый магнит Ø 5 мм, высота 2 мм.
