Апериодическая моноплита с цветной вставкой и магнитами д...

Ремикс потрясающей версии A periodic Monotile для начинающих, оптимизированной для двухцветной печати на принтере Bambu. Цвет добавляется в виде однослойной вставки в нижней части каждой половины плитки, которая обеспечивает супергладкую печать на высокотемпературной пластине без клея (полностью чистая).

Входящий в комплект файл 3mf предполагает высоту слоя 0,2 мм, сопло 4 мм и магниты 8 x 2 мм (которые на самом деле имеют размер 8 x 1,7 мм, кстати).

Файл Fusion 360 полностью параметрический; Вы можете настроить общий размер, высоту слоя, ширину сопла и размер магнитов в соответствии с вашими конкретными потребностями.

Печать

Примечание. TheHatMagnet-BambuProject.3mf — это проект BambuStudio, настроенный на печать 6 плиток с использованием процедуры, описанной ниже:

Импортировать модель в BambuStudio; модель имеет несколько твердотельных компонентов, импортируй��е их как один объект.

Используйте вид сборки, чтобы задать цвет основной части модели и/или вставок. Для вставки используйте более темный из двух цветов.

Клонируйте модель и отразите одну из них по оси X. Они сформируют верхнюю и нижнюю половину плитки. Теперь отразите их обоих по оси Z (чтобы полости магнитов были вверху). Если вы печатаете на высокотемпературной пластине без клея (полностью чистой), в результате плитка будет очень гладкой.

Дублируйте половинки плитки столько раз, сколько захотите.

Печать со стандартными настройками, за исключением следующих изменений:

Глажение: Верхняя поверхность
Рисунок верхней/нижней поверхности: концентрический
Прайм-Башня: отключит��

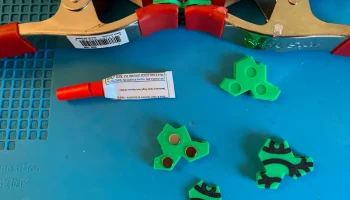

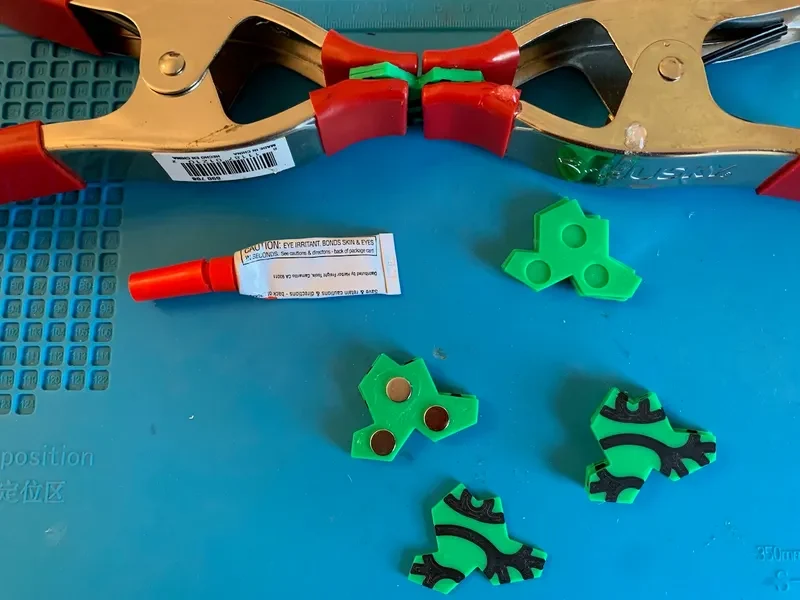

Сборка

Разделите отпечатки на две стопки (по одной на каждое зеркало).

Переверните одну стопку вверх дном (нижнюю стопку).

Вставьте магниты в места в нижней половине плитки. Они должны просто нажать.

Нанесите небольшое количество клея CA по периметру плитки.

Соберите подходящую зеркальную плитку и зажим.

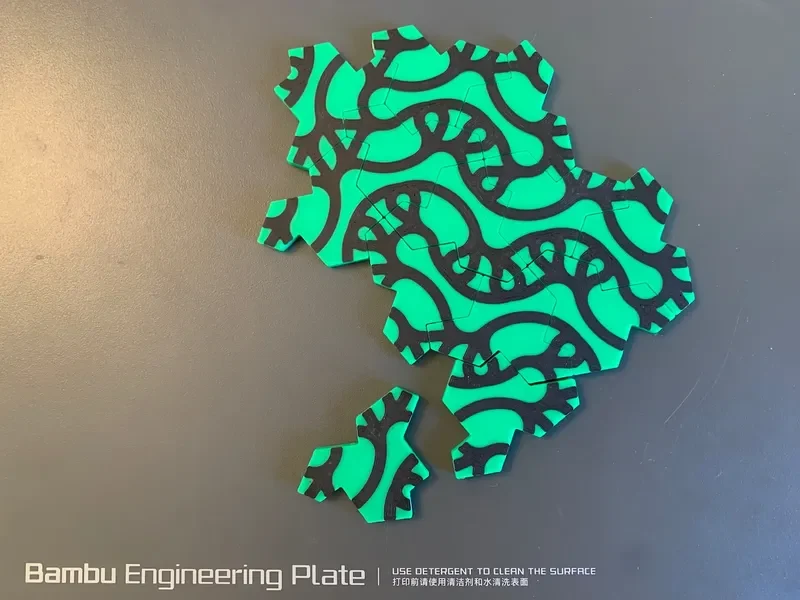

СОВЕТ: собирайте последующие плитки поверх первой; это поможет вам подобрать ориентацию магнитного полюса, чтобы вы могли складывать плитки друг на друга.
