Модульные решения для хранения стальных листов для PRUSA i3 (MK2.5 и MK3) и Bambu Labs (X1 и P1P)

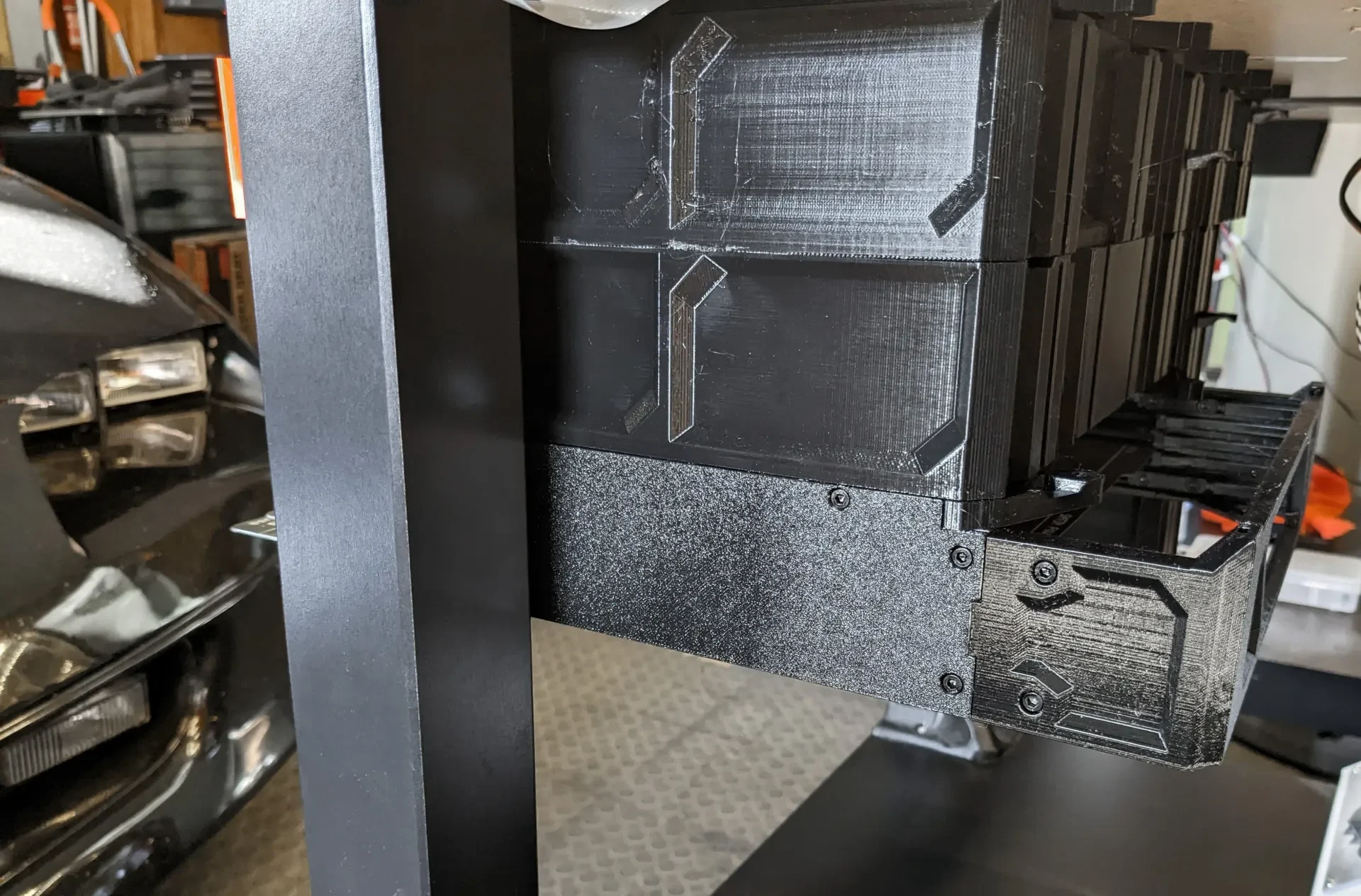

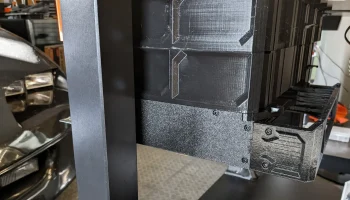

В отличие от моего оригинального держателя стального листа, для держателя стального листа GEN2 V2 не требуется опора, установленная на нижней стороне стола непосредственно за ним, это позволяет устанавливать его под любые другие ящики и лотки для хранения GEN2. Он включает в себя дополнительные прорези для магнитов на обновленной задней части, позволяющие втягивать ящики на место.
НОВИНКА: Если у вас есть Prusa Mini, Creality Ender 3 или любой принтер малого и среднего размера со съемными стальными листами, то регулируемый держатель стальных листов GEN2 — это то, что вам нужно.
Первоначально разработанные для «Оригинального КОРПУСА Prusa i3 MK3...», ящики Lack также нашли свое применение во многих столах, верстаках и других столах. Теперь, благодаря конструкции направляющих Gen2, вы можете быстро менять места хранения между рабочими зонами.
Особенности:
— Направляющие Gen2, позволяющие быстро и легко заменять и комбинировать различные конструкции систем хранения данных Gen2.
— Держатель стального листа теперь представляет собой единое целое и может быть установлен непосредственно на направляющие GEN2 или размещен под любой комбинацией полноразмерных ящиков или лотков GEN2.
ОБОРУДОВАНИЕ
— Отвертка
— Шурупы с потайной головкой: (Метрические: от 4x25 мм до 4x16 мм) или (SAE: №6 или №8 длиной до 1 дюйма).
— Сверло меньшего диаметра, чем шурупы.
— Ручка, маркер или шило.
— Магниты (дополнительно): 10x5x2 мм или 10x2 мм.
— Гайки М3
— Винты M3 M3x8 — M3x10
ОБНОВЛЕНИЯ
Бамбу Лабс X1 и P1P
Модели теперь созданы и добавлены для поддержки этих принтеров!
Спасибо, khrillian, за измерения.
Обновлено: версия 1.1 исправлена для правильной ширины листа.
ИНСТРУКЦИЯ
*Примечание. Примеры поддерживаемых принтеров приведены только для справки по размеру. Эти модели разработаны специально для Prusa i3 MK2.5/MK3 и Bambu Labs X1/P1P.
В этом видео показана полная сборка и установка держателя стального листа GEN2 V2.
— Для держателя стального листа Gen2 требуется 3 направляющих. Самый простой способ добавить 3 единицы — распечатать двойную направляющую Gen2 Rail и одинарную направляющую Gen2.
Рельсовый сингл поколения 2
Скачать здесь
2-местный рельсовый двухместный номер 2-го поколения
Скачать здесь
— Используйте шаблоны, чтобы отметить места отверстий на поверхности, на которую вы устанавливаете направляющую нужного размера.
— Просверлите отмеченные места сверлом диаметром меньше диаметра шурупа, который вы будете использовать.

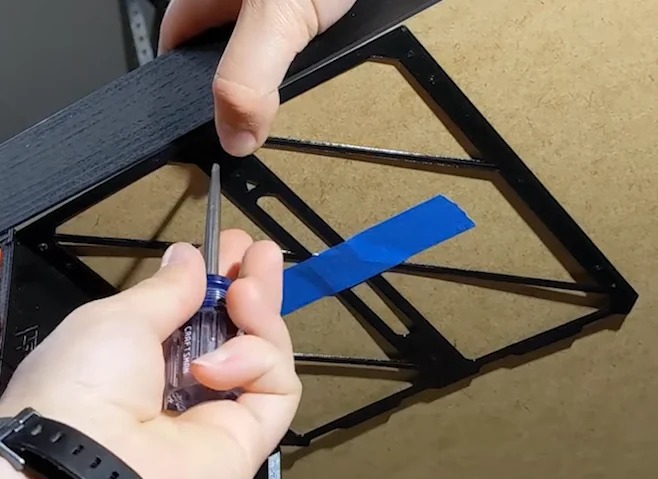

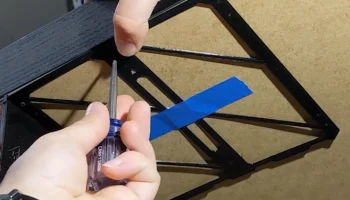

— Подготовьте направляющую к установке, вставив гайки М3 в шестигранные отверстия. Вы можете использовать винт M3, чтобы расположить и затянуть гайку на месте.
— Установите направляющую с помощью шурупов для дерева, используйте не менее 4 винтов на внешних углах для крепления одинарной направляющей и 6 для крепления двойной направляющей. (Дополнительные отверстия для винтов доступны, если вы планируете штабелировать более 2 рядов ящиков или содержимое, вес которого превышает нормальный.)
РЕКОМЕНДУЕМЫЕ НАСТРОЙКИ ПЕЧАТИ
Нить: PLA (PETG или ABS для более тяжелого хранения).
Размер сопла: 0,4 мм
Высота печати: 0,2-0,35 мм
Заполнение: 10-20%
СОВМЕСТИМЫЕ ОТПЕЧАТКИ ПОКОЛЕНИЯ 2
Регулируемый держатель стального листа Gen2
Скачать ЗДЕСЬ
Открытые ящики Gen2 без ящиков
Скачать ЗДЕСЬ
Ящики Gridfinity Gen2
Скачать ЗДЕСЬ
Ящики для деталей Gen2
Скачать ЗДЕСЬ
Выдвижные ящики Gen2 Slim Lack
Скачать ЗДЕСЬ
Модульные ящики Gen2 без ящиков
Скачать ЗДЕСЬ
Модульные наклонные ящики Gen2
Скачать ЗДЕСЬ
Большие модульные наклоняемые ящики Gen2
Скачать ЗДЕСЬ
Большие контейнеры Gen2
Скачать ЗДЕСЬ
