Магнитный держатель инструмента SKADIS...

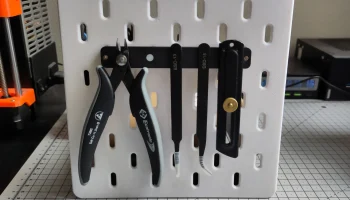

Параметрический магнитный держатель инструментов для системы перфорированных панелей IKEA SKADIS, позволяющий прикреплять отвертки и другие инструменты к перфорированной доске с помощью магнита.

Входящий в комплект параметрический исходный файл Fusion 360 позволяет создавать бесконечный набор державок инструмента, используя цилиндрический магнит любого размера, и самостоятельно рассчитает правильный размер модуля (чтобы гарантировать, что он всегда совмещен с расстоянием между отверстиями SKADIS). Дополнительную информацию о создании пользовательской модели см. в разделе «Создайте свою собственную».

В этом проекте используется система крепления T-Nut, созданная @6d6178, для крепления к самой перфорированной панели, а также метод BV3D для печати индикаторов на первом слое другим цветом без необходимости использования системы из нескольких материалов.

Я включил набор уже экспортированных моделей. Если вы просто хотите распечатать этот проект, не настраивая его, см. раздел «Доступные модели» ниже для описания каждой доступной модели (какие параметры использовались для их создания).

Печать и сборка

Для сборки полноценного модуля вам понадобятся следующие вещи:

1× Корпус магнитного держателя инструмента (любой вариант из этого проекта)
2 Т-образных гайки M2,5 с принтом (можно найти здесь)
2 × M2,5 DIN934 Шестигранные гайки
2 винта M2,5 × 16 мм или M2,5 × 18 мм.
Размер и количество магнитов, необходимое для выбранного типа кузова.

После того, как вы выбрали, какой модуль вы хотите распечатать (см. раздел «Доступные модели», чтобы просмотреть все доступные размеры и варианты), вам нужно будет распечатать модель лицевой стороной вниз, направляющим выступом вверх (в отличие от экспорта STL), используя следующие рекомендуемые настройки печати:

Высота слоя: 0,2 мм
Заполнение: от 20 до 40 %
Плот/Опоры/Поля: нет
Положение шва: Совмещенное (рекомендуется)

Если вы решите распечатать вариант модели с индикаторами, вам нужно будет следовать методу BV3D, чтобы сначала распечатать файл *-insert.stl на рабочей пластине (обязательно установите для этого шага компенсацию «слоновьей стопы» на ноль), а затем удалите все линии очистки / юбку перед печатью модели тела.

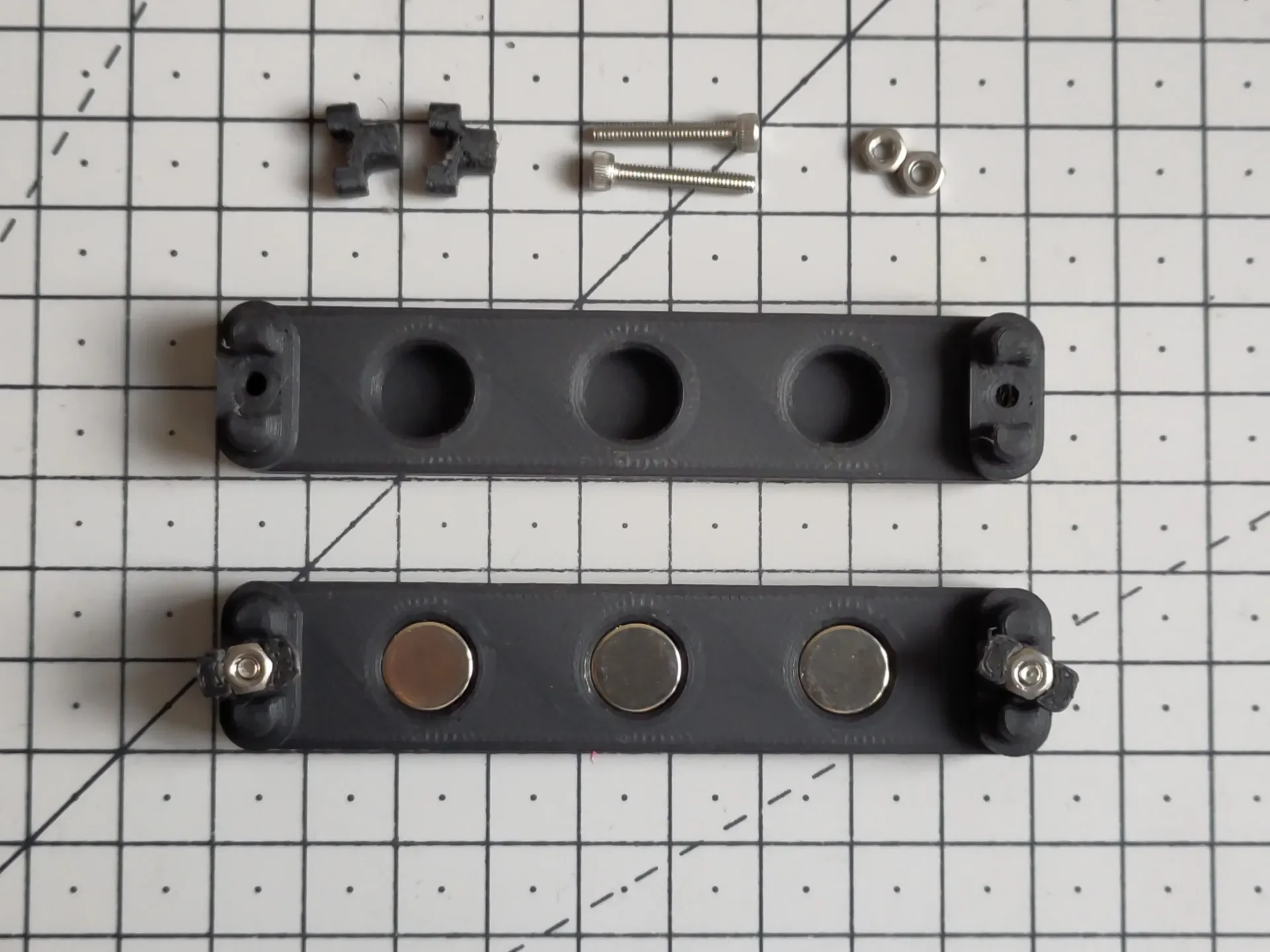

Чтобы собрать модель, вам просто нужно будет вставить магниты в заднюю часть модуля, затем вставить винты M2,5 спереди и прикрепить Т-образные гайки сзади. После этого вы сможете просто вставить модуль в плату SKADIS и затянуть винты спереди, чтобы закрепить их навсегда.

Доступные модели

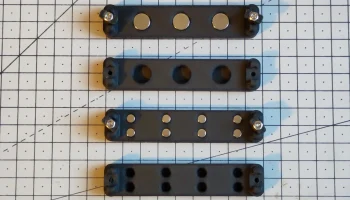

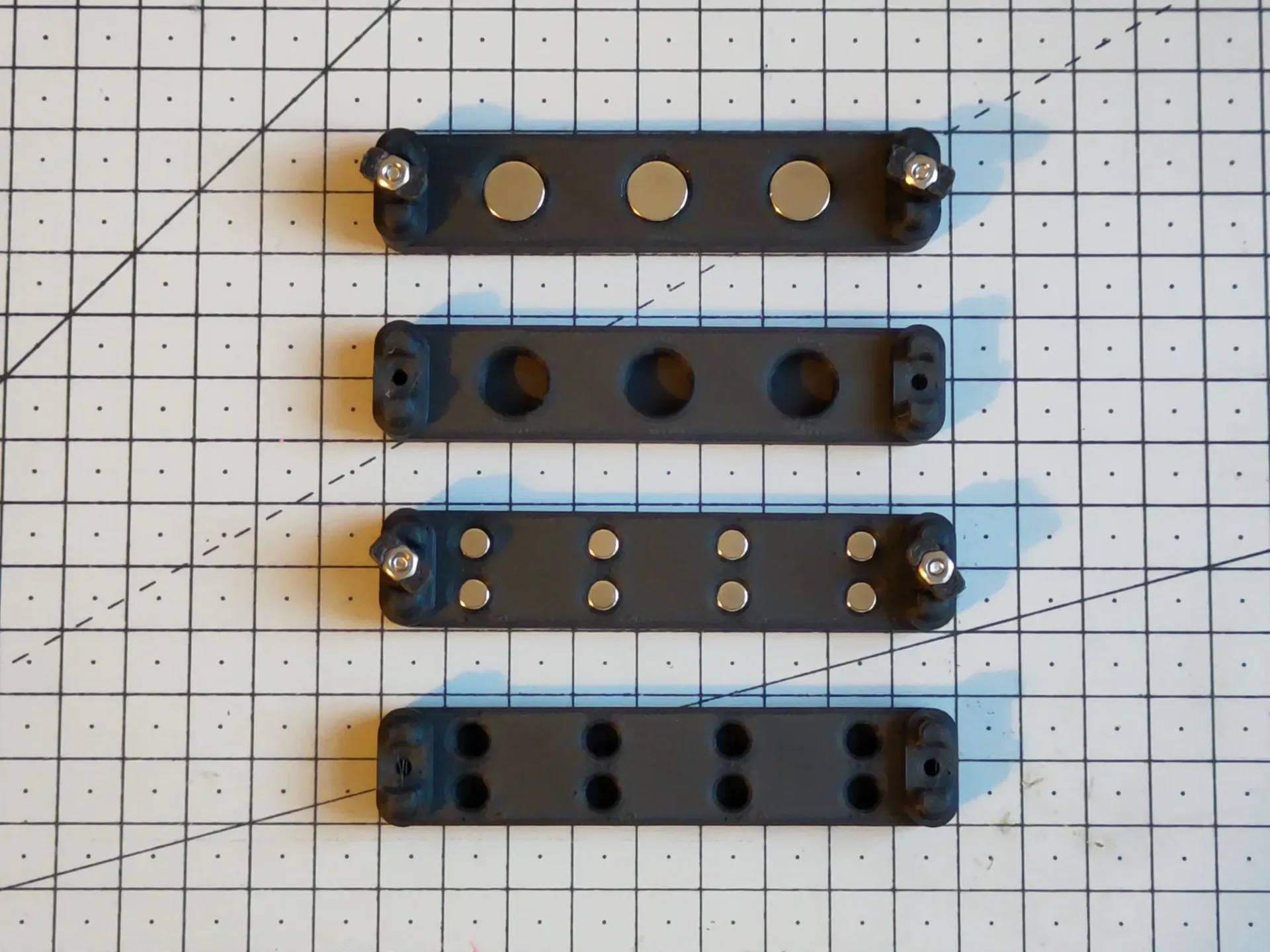

Экспортированные модели доступны для двух различных типов конфигурации:

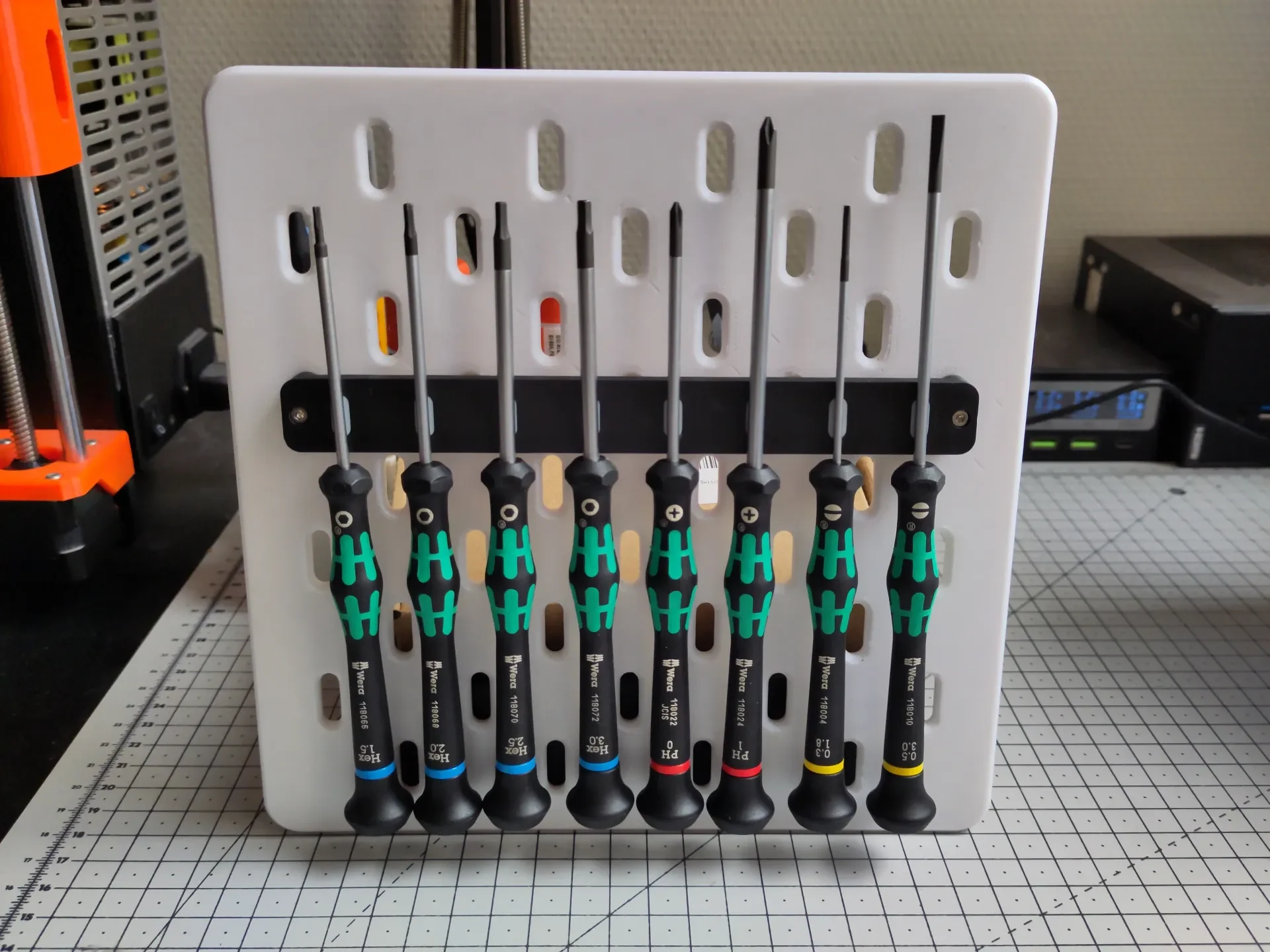

Держатели отверток: используются 2 ряда магнитов размером 5 × 5 мм (использование 2 рядов позволяет отвертке оставаться выровненной)

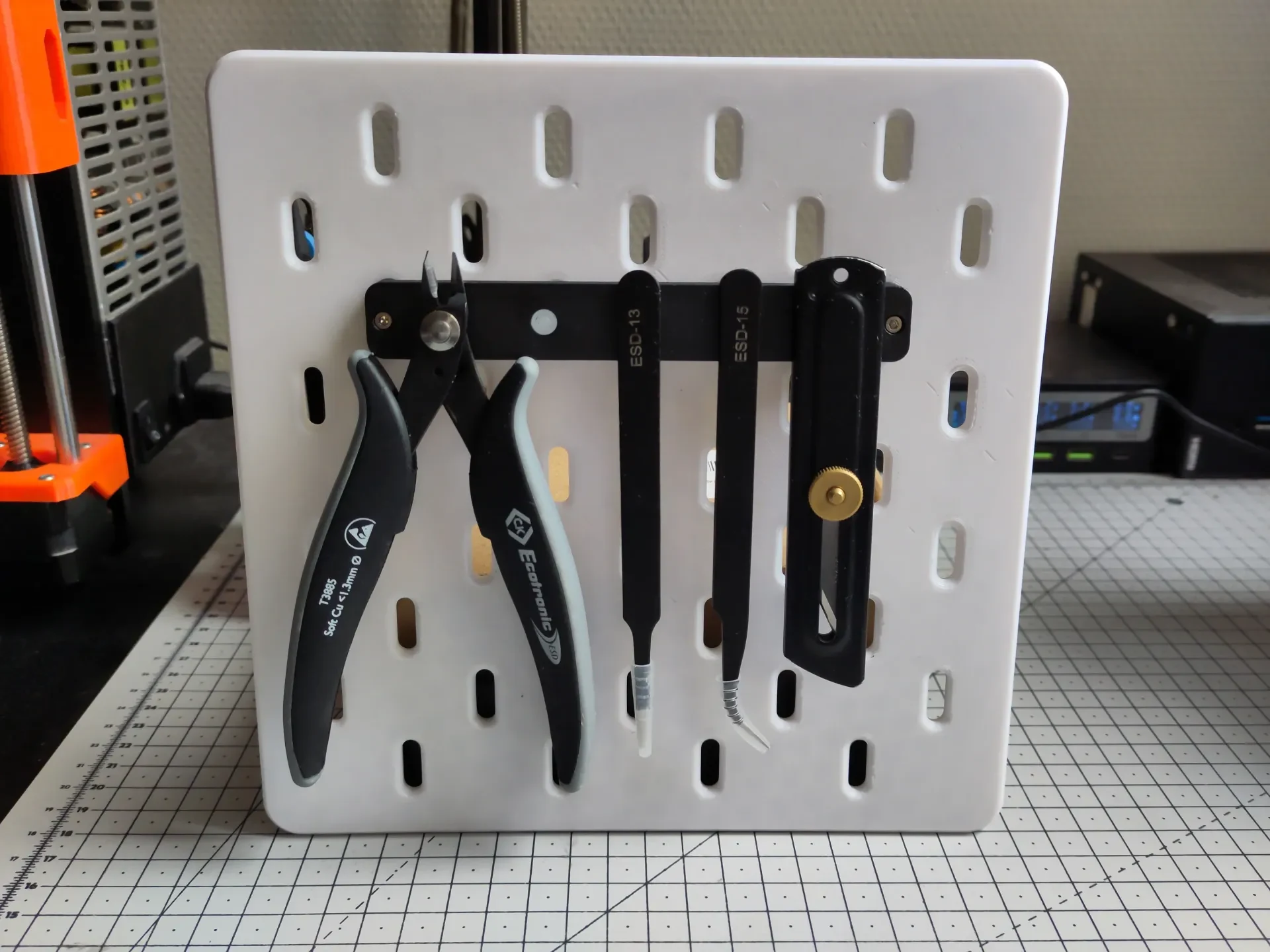

Держатели инструментов: используется один ряд магнитов размером 10 x 5 мм (использование магнита большего размера позволяет использовать более сильный магнит для крепления более тяжелых инструментов)

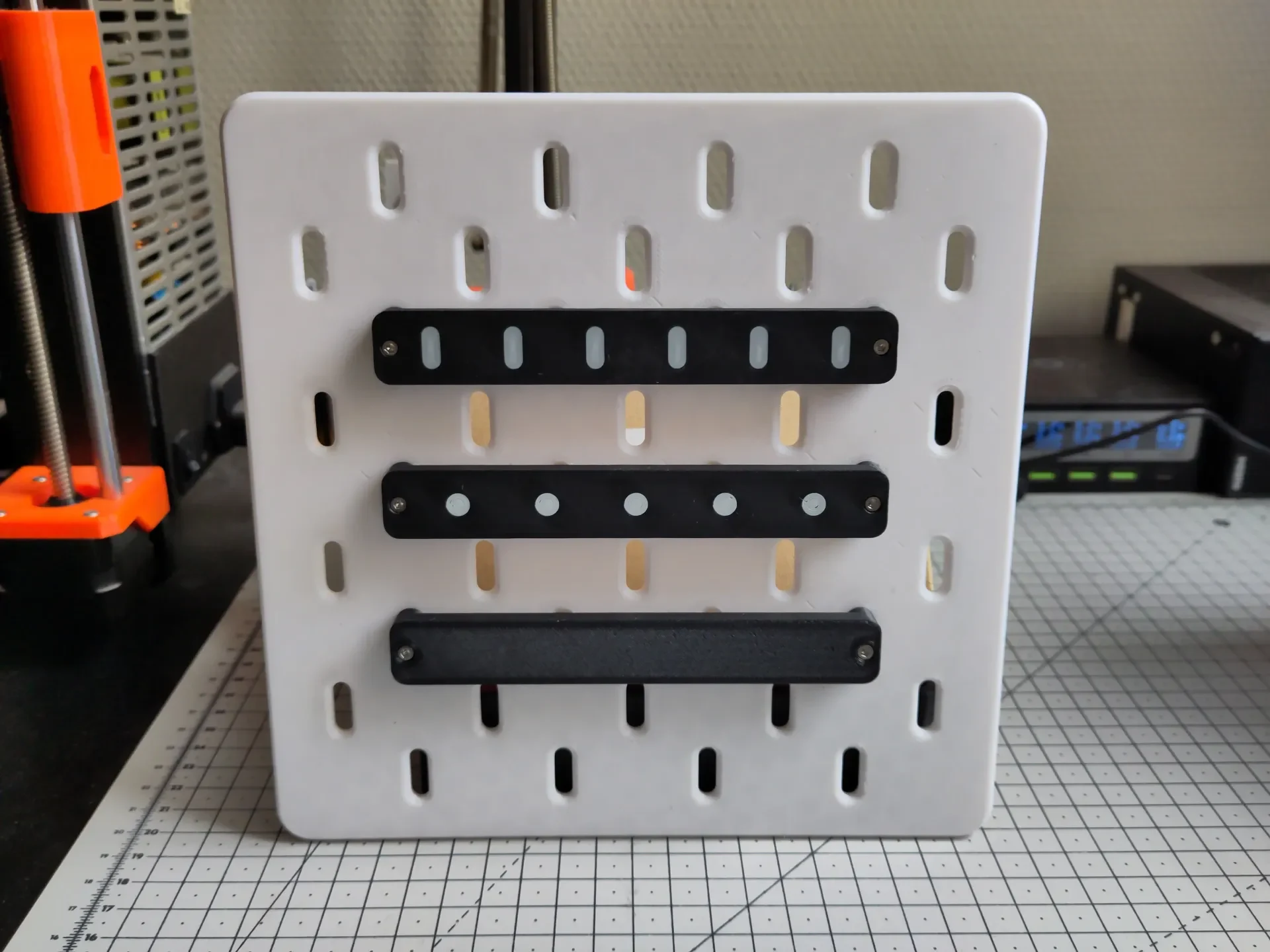

Каждая модель также доступна в двух вариантах:

С индикаторами: они должны быть напечатаны другим цветом, чтобы пок��зать, где находится магнит с передней стороны модуля.
Пустая версия: версия без индикатора (проще печатать, поскольку не нужно печатать «два первых слоя» друг на друге).
Держатели отверток
Скадис-отвертка-2x2

Количество слотов: 2
Требуемые магниты: 4
Размер: 48×18 мм (1 место)

Файлы (с индикаторами):
— skadis-отвертка-2x2.stl
— skadis-отвертка-2x2-insert.stl

Файлы (пустой вариант):
— skadis-отвертка-2x2-blank.stl

Скадис-отвертка-4x2

Количество слотов: 4
Требуемые магниты: 8
Размер: 88×18 мм (2 места)

Файлы (с индикаторами):
— skadis-отвертка-4x2.stl
— skadis-отвертка-4x2-insert.stl

Файлы (пустой вариант):
— skadis-отвертка-4x2-blank.stl

Скадис-отвертка-6x2

Количество слотов: 6
Требуемые магниты: 12
Размер: 128 × 18 мм (3 места)

Файлы (с индикаторами):
— skadis-отвертка-6x2.stl
— skadis-отвертка-6x2-insert.stl

Файлы (пустой вариант):
— skadis-отвертка-6x2-blank.stl

Скадис-отвертка-8x2

Количество слотов: 8
Необходимое количество магнитов: 16
Размер: 168 × 18 мм (4 места)

Файлы (с индикаторами):
— skadis-отвертка-8x2.stl
— skadis-отвертка-8x2-insert.stl

Файлы (пустой вариант):
— skadis-отвертка-8x2-blank.stl

За исключением MagnetColCount (установлен
