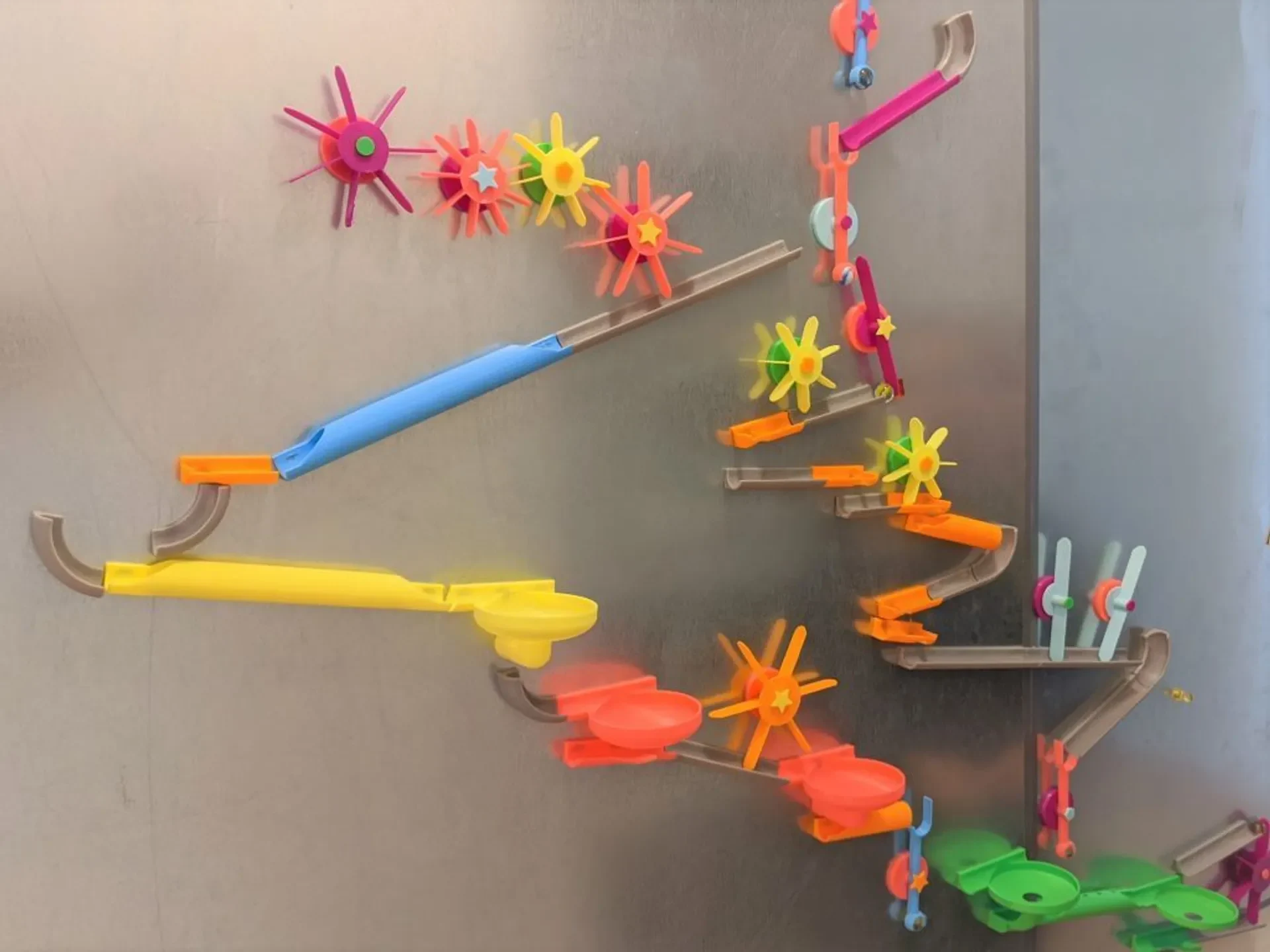

Чудесный магнитный мраморный забег...

Мраморные дорожки и трюки, которые крепятся на любую магнитную поверхность. Я разработал их вместе со своими детьми во время карантина из-за коронавируса.

Сделайте это самостоятельно, решив, какие части печатать, или даже настроив исходные файлы openscad, которые можно найти по адресу github.com/jhpieper/marble-run.

Посмотрите в действии: https://youtu.be/W0yioqEhmZE

Материалы

Эта мраморная дорожка работает с обычными стеклянными шариками размером 5/8 дюйма (16 мм).

Все дорожки рассчитаны на круглые магниты размером 10х2 мм.
Их можно легко заказать на Amazon и других розничных продавцах.

Треки

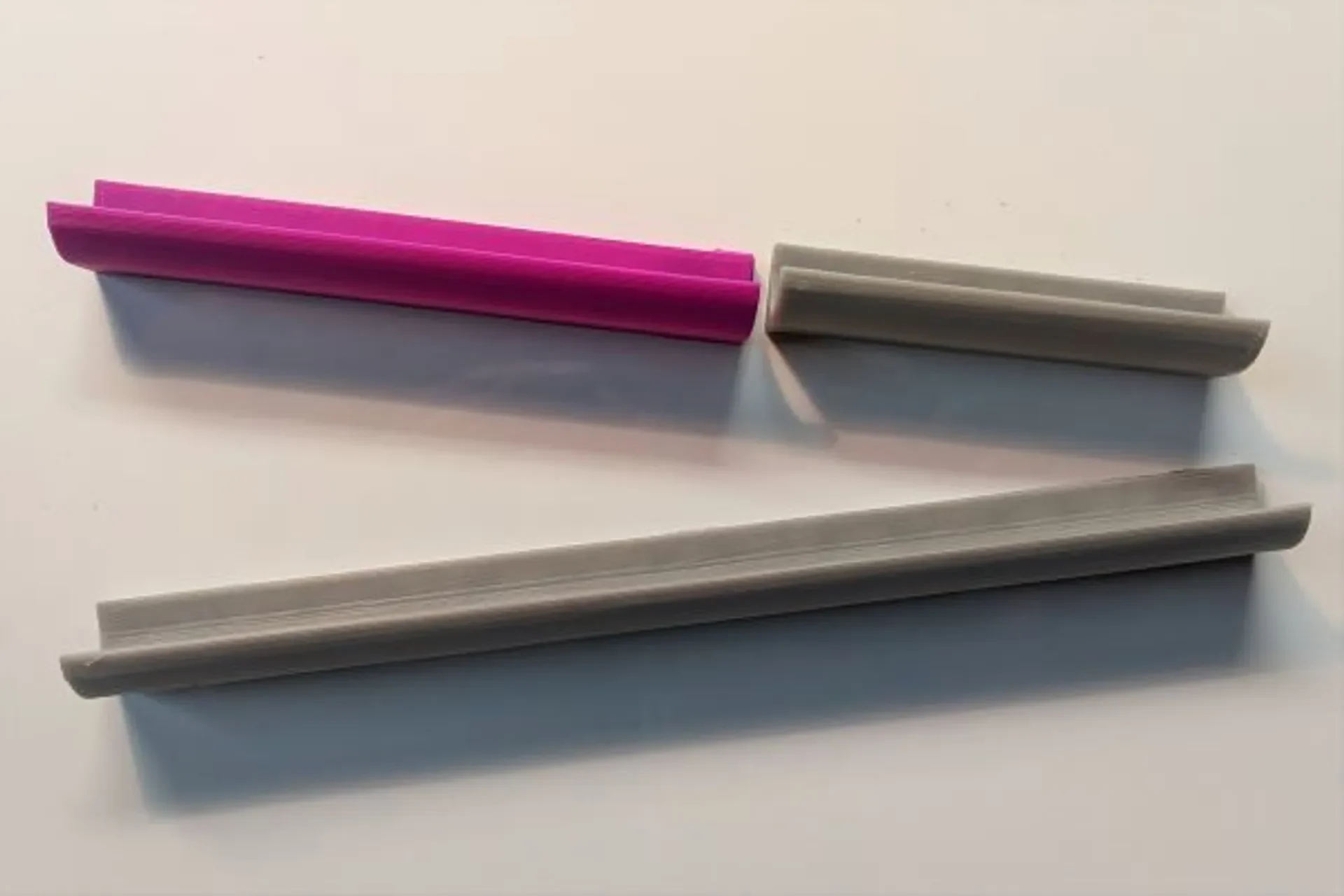

Прямой

Просто прямой бег. Доступны различные длины от 50 мм до 200 мм.

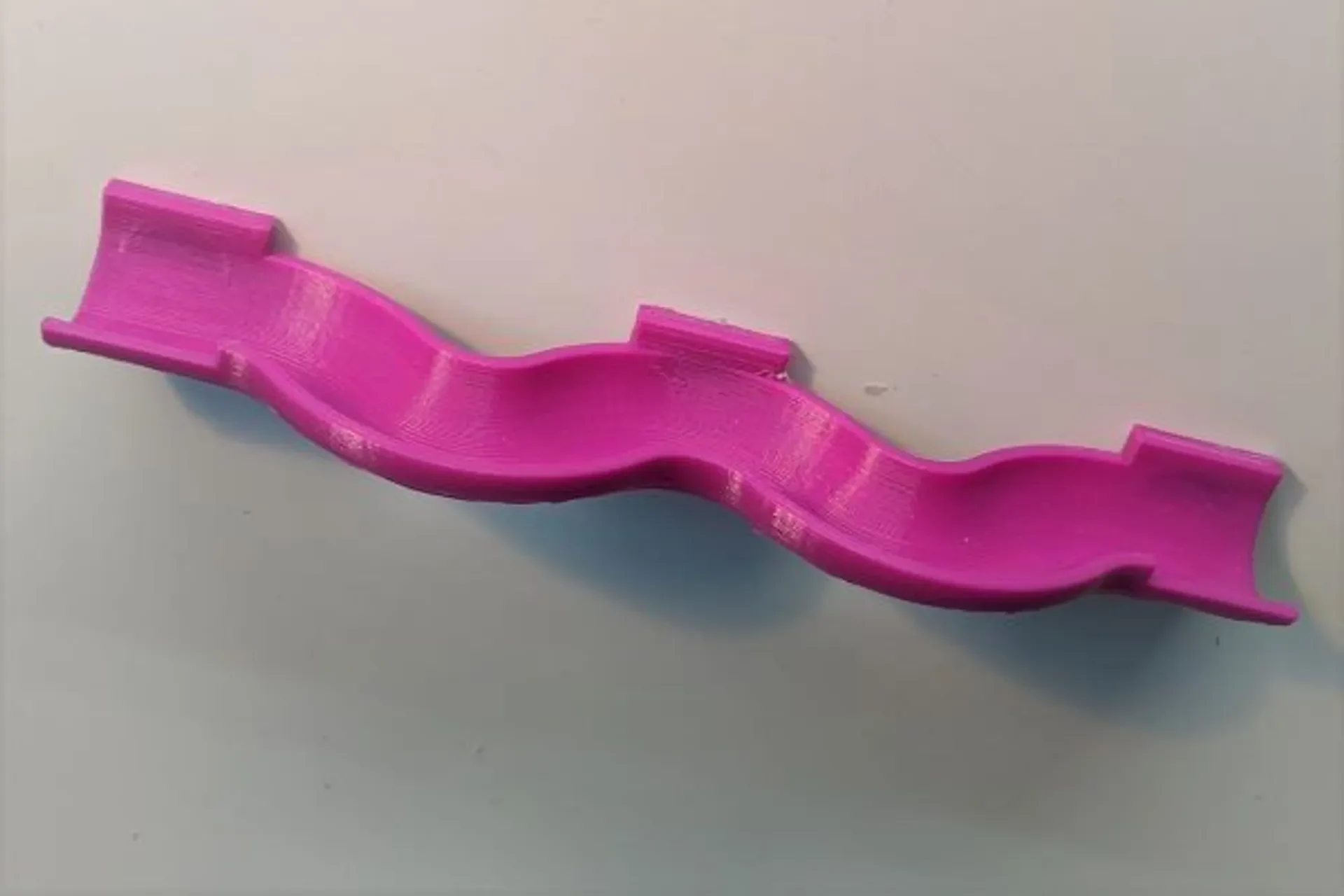

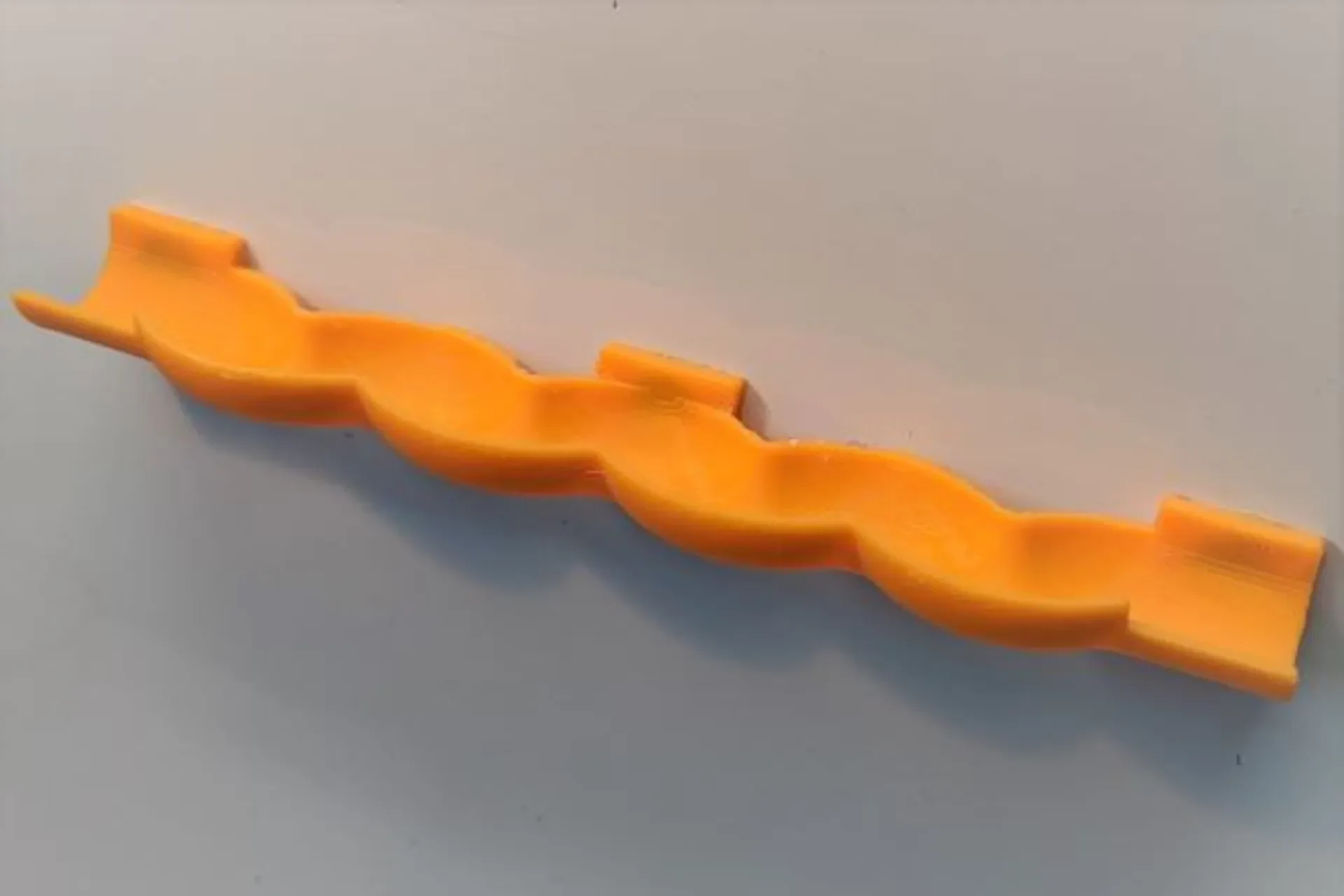

Волна

Этот трек делает ситуацию немного интереснее. Печать с подставками.

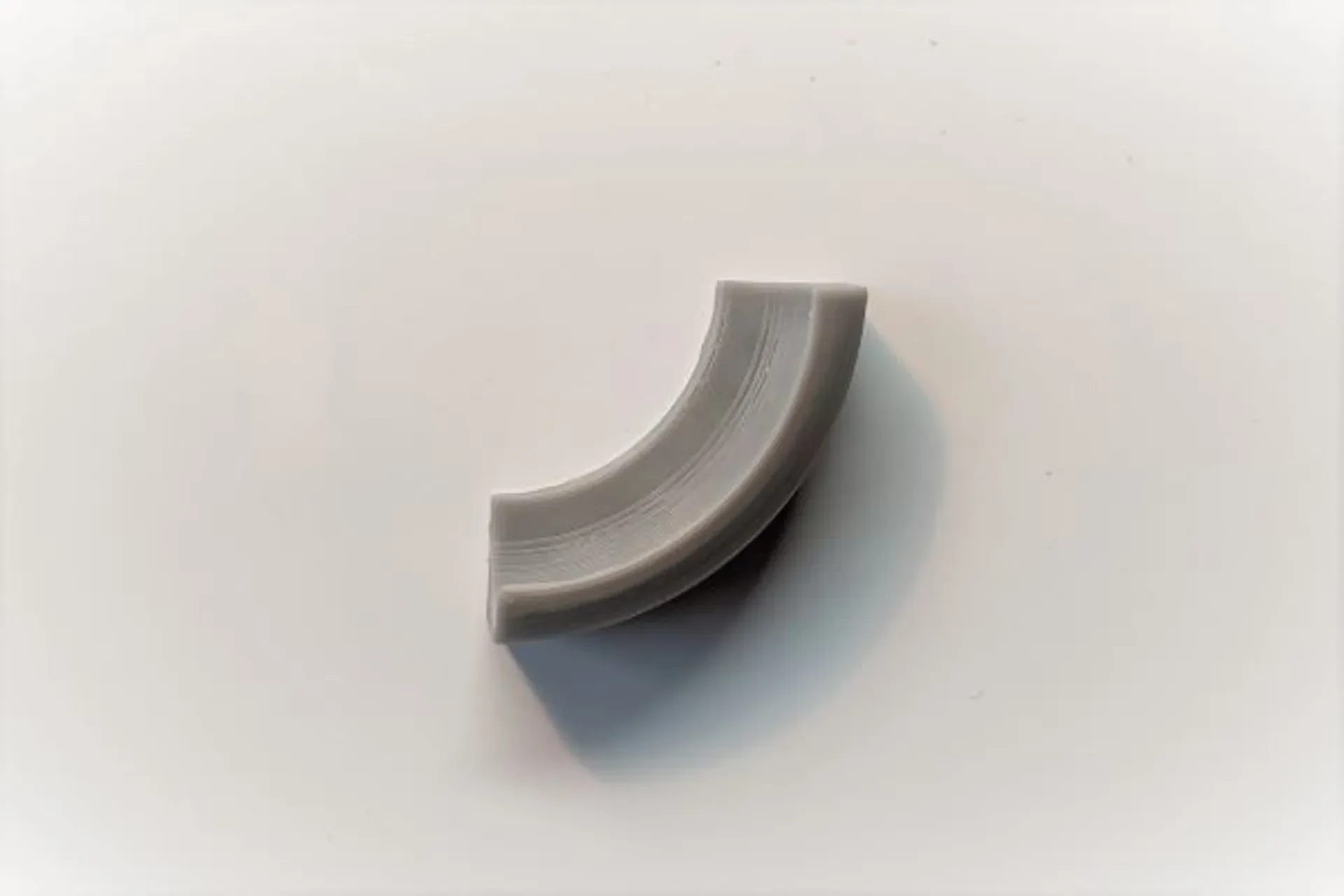

Кривая

Деталь, изогнутая под углом 90 градусов. Замечательно поймать падающий мяч и перенести его на следующую дорожку.

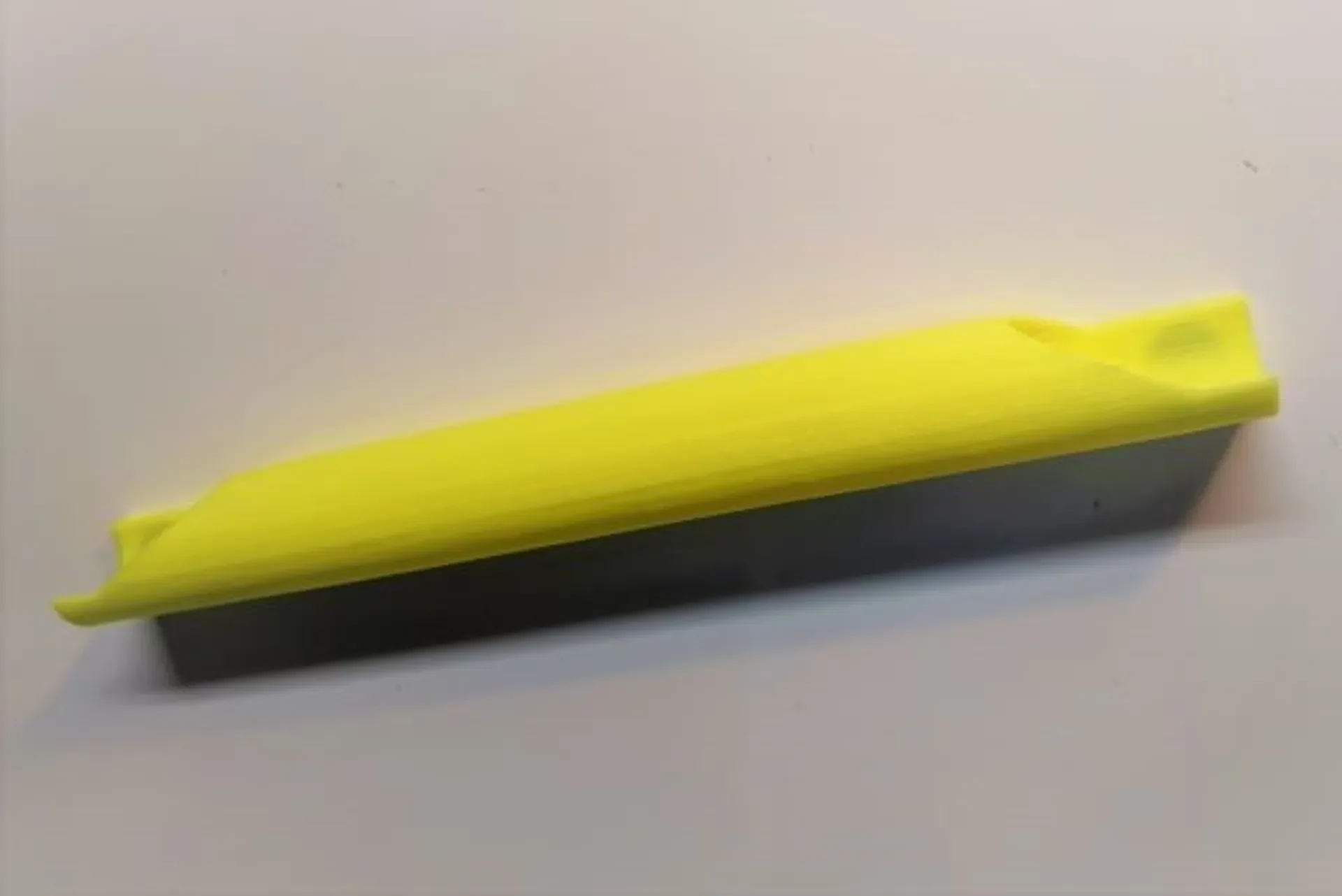

Туннель

Прямая труба, скрывающая мяч. Доступен в нескольких ��ариантах длины.

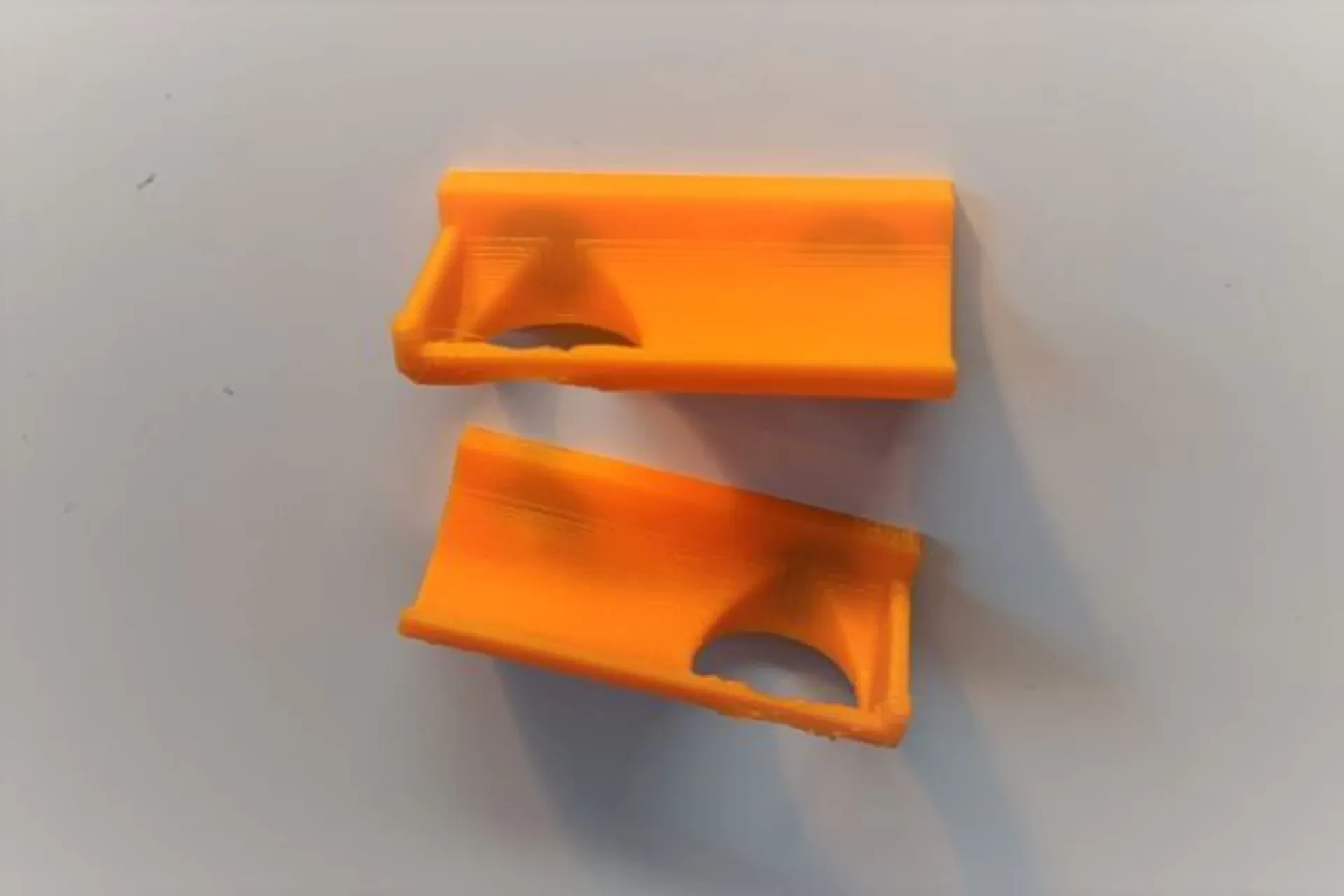

Капля

Классический способ перебросить мяч на следующую дорожку.

Ломбард-стрит

Достопримечательность Сан-Франциско для вашего мрамора. Печать с подставками.

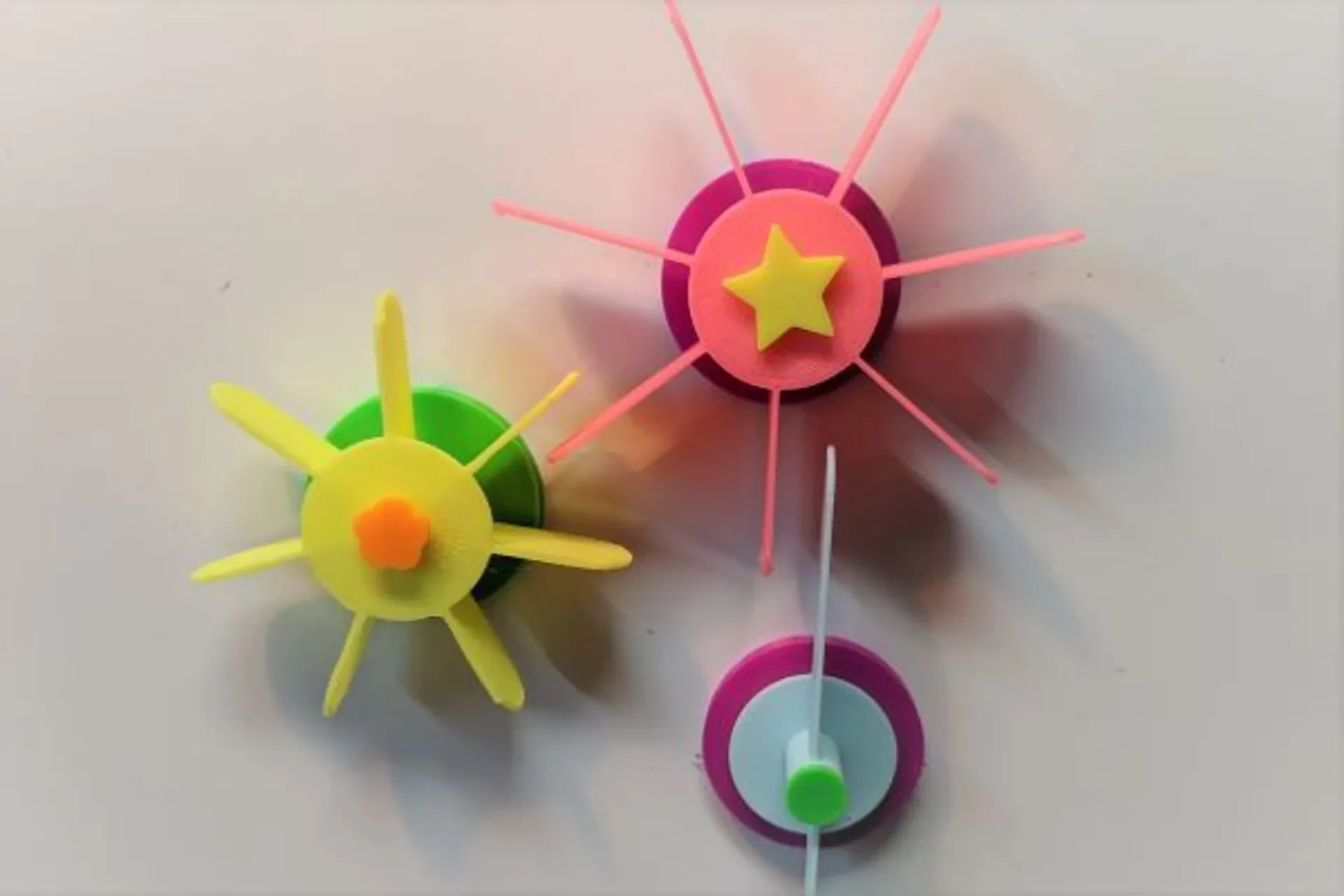

Колесо

Вращается, когда мяч проходит мимо. Проявите творческий п��дход и используйте его, чтобы запустить еще один шарик, хранящийся в колесе. Или приведите в действие мяч, расположенный на дорожке выше.
Доступны различные размеры и количество лезвий. Требуется некоторая сборка: колесо-<-размер>- + колесная база + замок-. Настройте внешний вид, используя разные цвета для деталей.

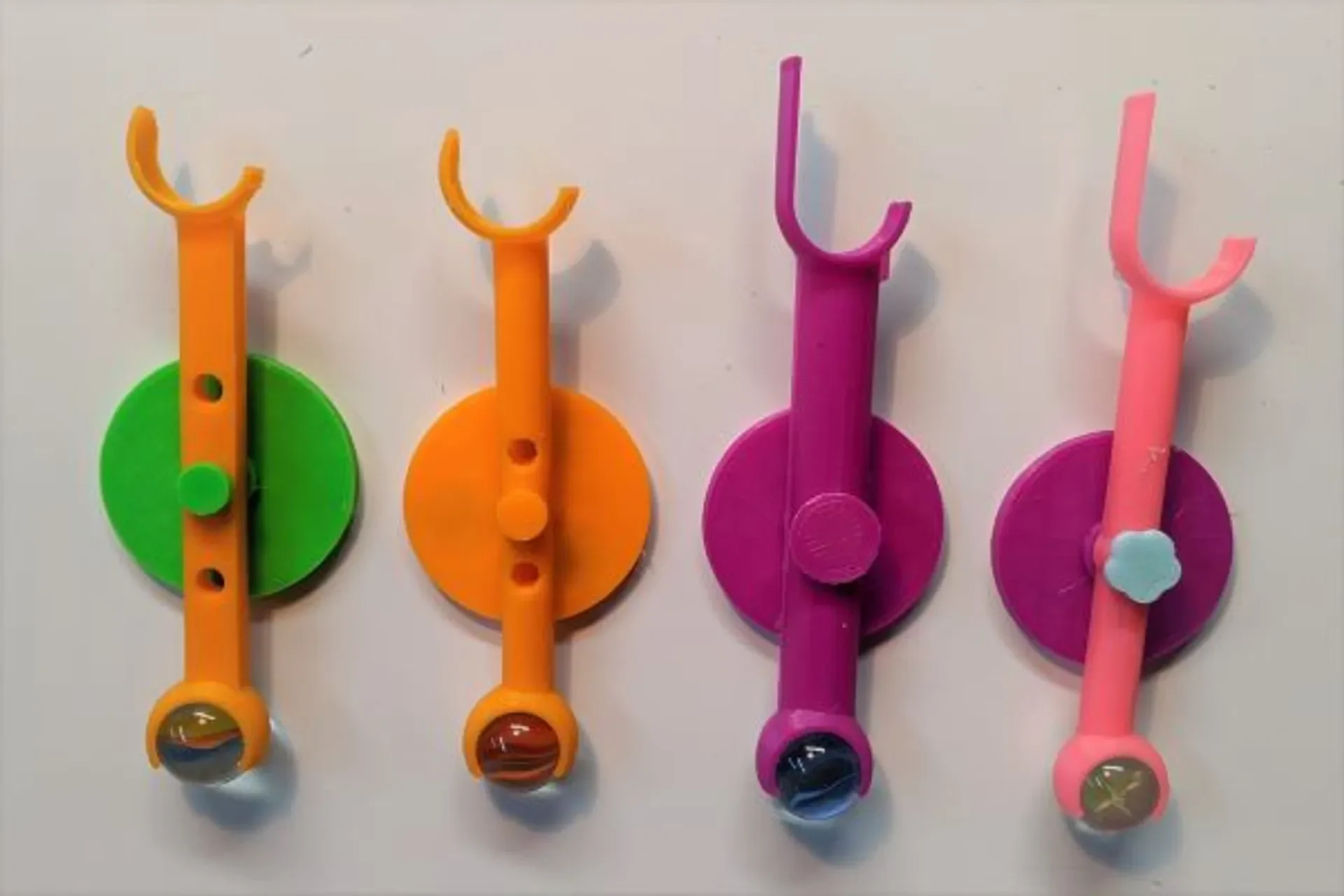

Полюс

Поймай мяч и перенеси его на следующую дорожку.
Собрать столб- + основание столба + замок-
Настройте внешний вид, используя разные цвета для деталей.

Водоворот!

Мяч движется по кругу, пока не упадет через центр. Уровень крепления для лучшего эффекта.

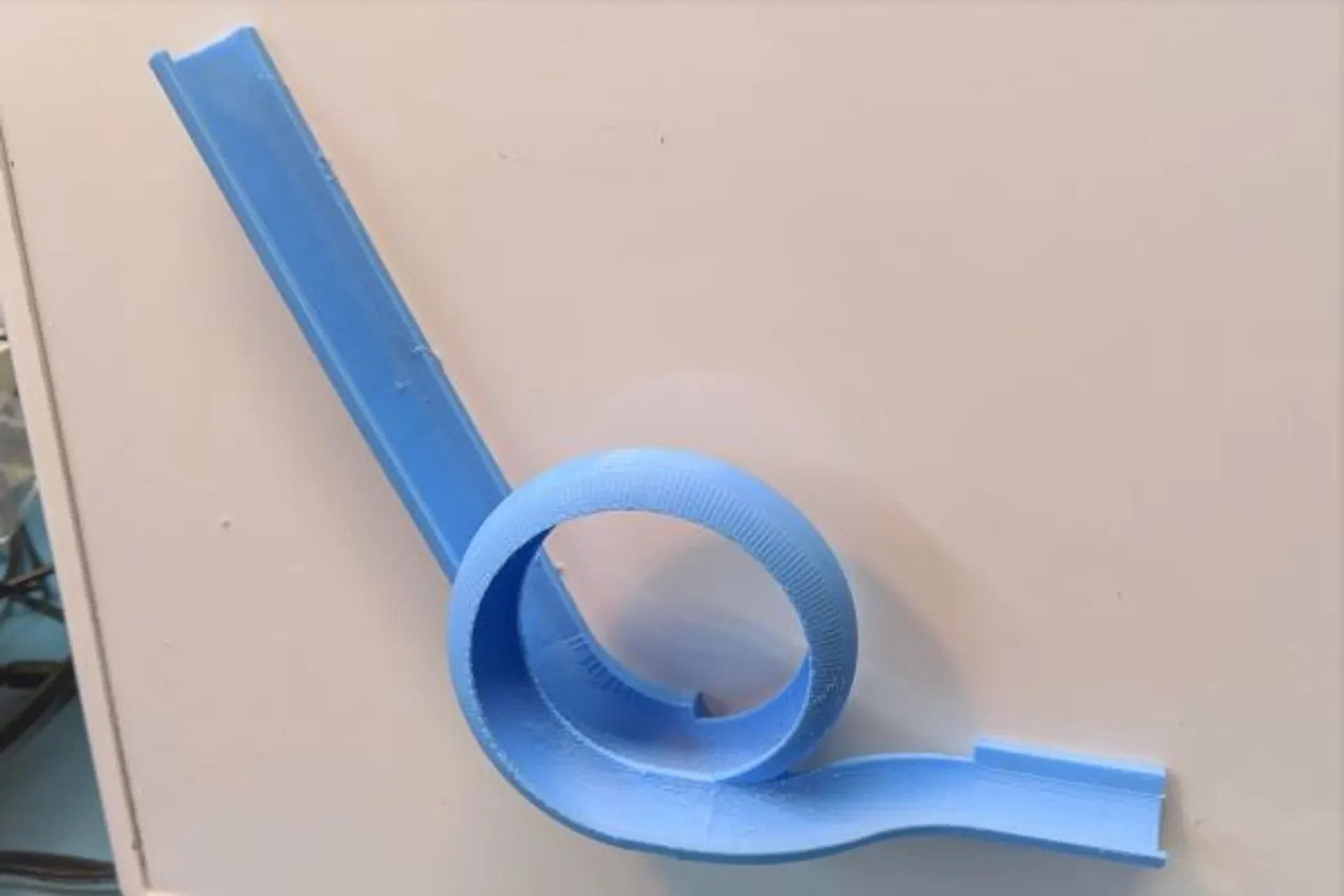

Цикл

Это сложно! Установите его под правильным углом, удлините входящий пандус, и шарик успешно выполнит петлю.

Воронка

Это воронка.

Авто-пусковая установка

Выпускает один шарик каждые пару секунд. Посмотрите это на YouTube. Собрать автопусковую установку + опору-стойку + замок-

триггер

Триггер отклоняет шарик влево или вправо. Соберите триггер + основание триггера + замок-

Лоток

Поднос — отличный способ завершить пробежку и сохранить дополнительные шарики.

Настройки печати

Принтер: Анет AM8

Плоты: Нет

Поддерживает: Нет, кроме «Волны» и «Ломбард-стрит».

Разрешение: 0,2

Заполнение: 20%

Нить: PLA

Примечания:

Рассмотрите возможность установки полей

Установка магнитов с помощью горячего клея.

Для каждой дорожки требуется как минимум два магнита, но для многих требуется три или даже больше.

Первоначально монтажные отверстия были спроектированы так, чтобы они были достаточно плотными, чтобы можно было просто вставить магниты, но это оказалось проблематично. Было трудно заставить магниты быть плоскими, а не вращающимися. Магниты регулярно выпадали и т. д.

В конце концов я перешел на крепление магнитов горячим клеем. Отверстия немного шире, чтобы магнит можно было легко вставить в клей. Горячий клей также отлично подходит для улучшения сцепления задней части дорожки, если она скользит по доске. Просто нанесите тонкий слой горячего клея по всей спине и дайте ему остыть. Полученная поверхность имеет хорошее сцепление. Смотрите видео.
