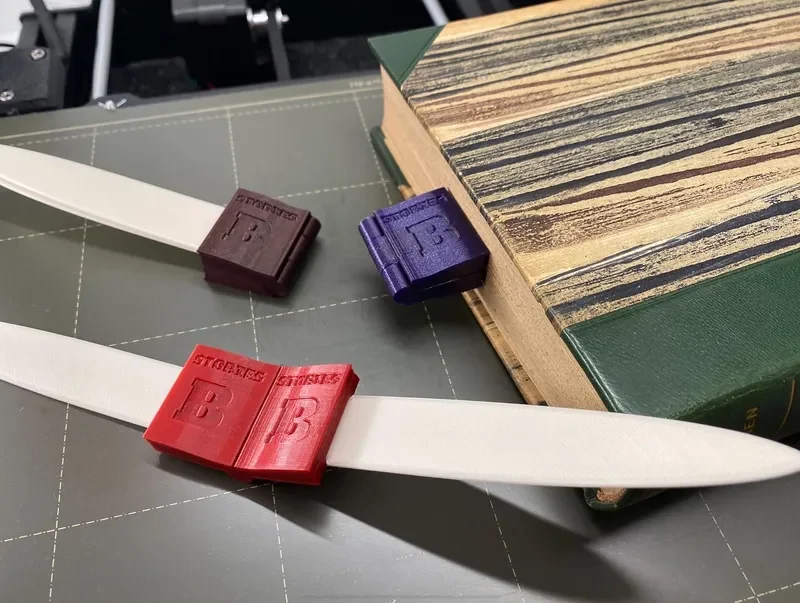

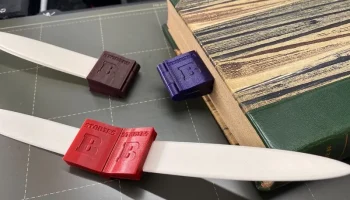

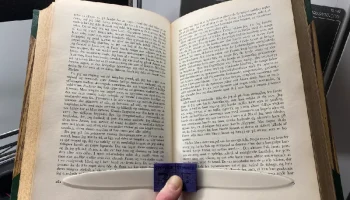

The Book - комбинированная закладка и держатель страниц....

21 декабря 2022 г.: Я добавил новую версию с одним лезвием, для сборки которой не требуются магниты или клей.

21 декабря 2022 г.: Я добавил новую версию, в которой есть только держатель страницы и нет лезвий.

20 декабря 2022 г.: Опубликована магнитная закладка с двумя лезвиями.

Также посмотрите другой дизайн «Книги», который я сделал, — закладку с магнитной подставкой для карандашей: https://www.printables.com/model/347051-the-book-Magnetic-pencil-holder.

Введение

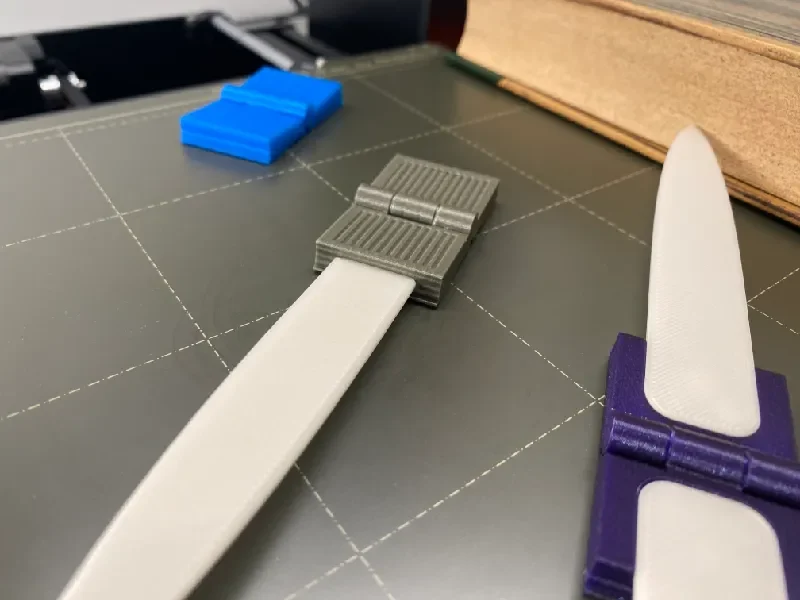

Книга оснащена петлями, напечатанными на месте, и опоры не требуются. Лезвия напечатаны отдельно для улучшения качества и прочности. Для версии с одним лезвием вам не понадобится какое-либо дополнительное оборудование или клей, но для версии с двумя лезвиями требуются два магнита размером 6 x 3 мм, и лезвия необходимо приклеить на место.

Я включил файлы .gcode для всех версий, ко��орые вы можете использовать прямо из коробки!

Если вы нарезаете файлы самостоятельно, я бы рекомендовал распечатать их с высотой слоя 0,15 мм для достижения наилучших результатов.

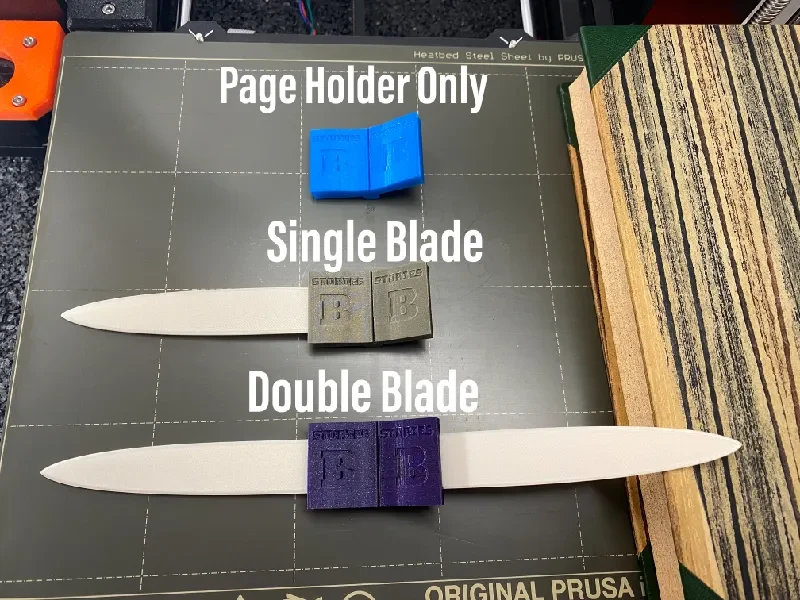

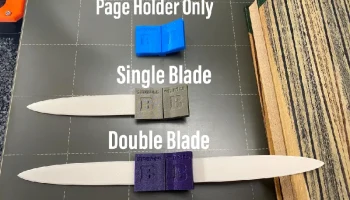

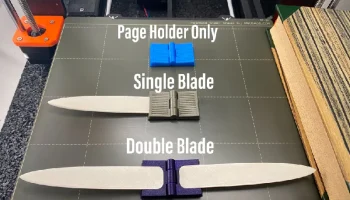

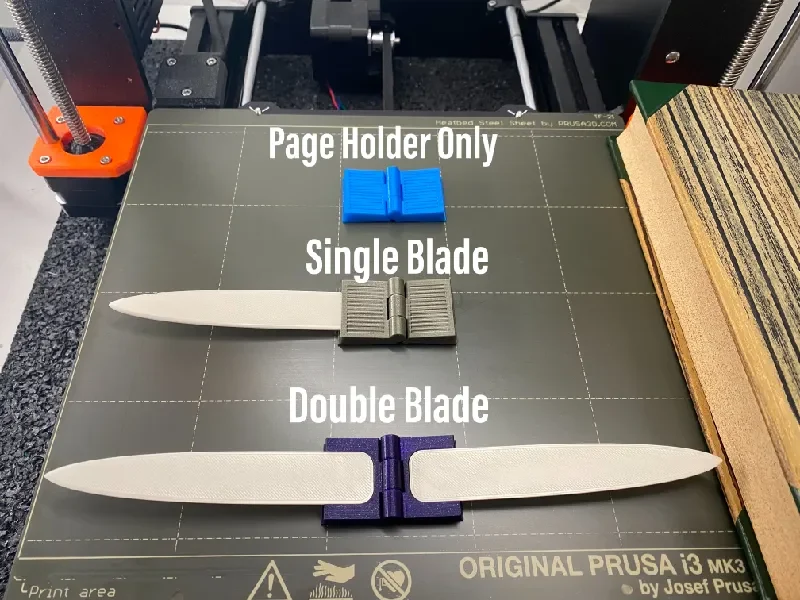

Пожалуйста, посмотрите на изображения, чтобы увидеть различия между версиями!

Доступные версии;

Однолезвийный
Двойной клинок

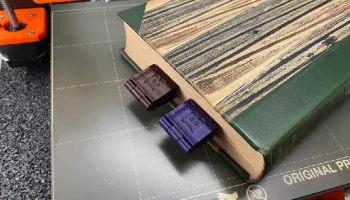

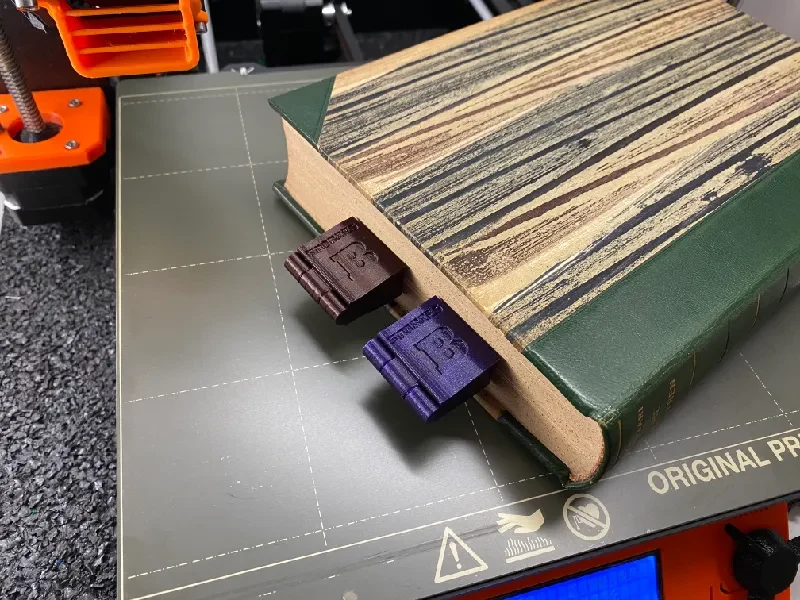

Только держатель страницы

Примечание. Существует разница в конструкции лезвий версий с одним и двумя лезвиями. Обязательно распечатайте правильный!

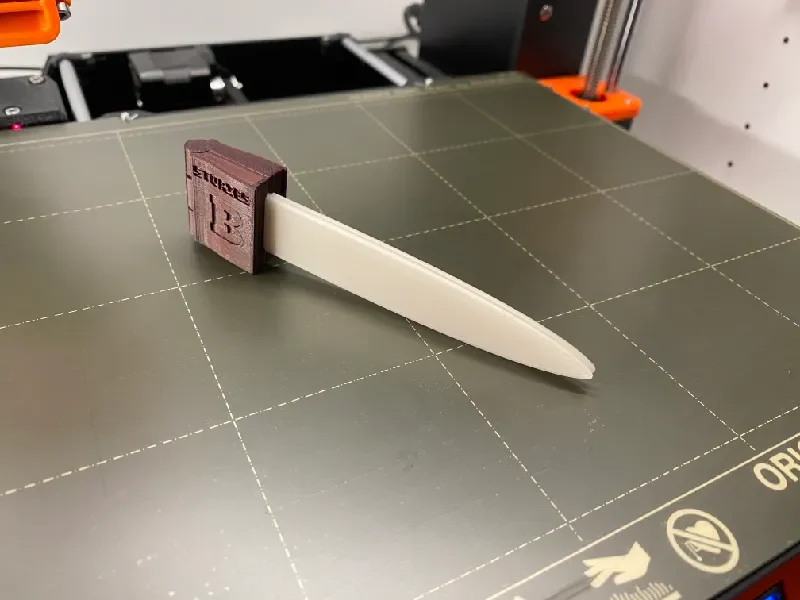

Версия с одним лезвием — инструкции по сборке

1. Вам нужны 1x «TheBookSingleBlade — Body.stl» и 1x «TheBookSingleBlade — Blade.stl». Файлы уже имеют правильную ориентацию для печати. Никаких опор не требуе��ся!

В качестве альтернативы вы можете использовать предоставленные мной предварительно нарезанные файлы .gcode.

2. После печати обеих частей убедитесь, что в отверстии книги нет препятствий. Для этого можно использовать острый конец лезвия!

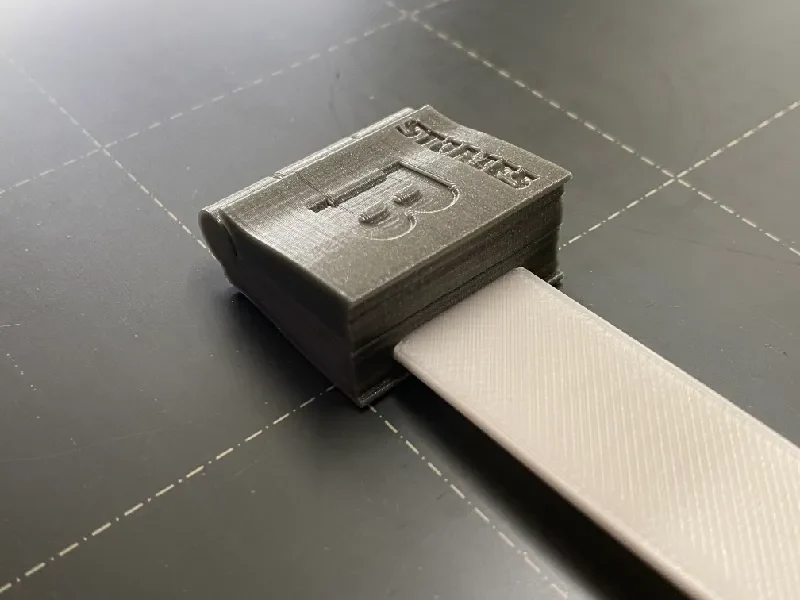

3. Лезвие предназначено для фрикционной посадки. Это означает, что его может быть немного туго вставлять! Чтобы облегчить вставку книги, можно смочить лезвие на том конце, который вставлен в книгу. Не забудьте проверить правильность ориентации лезвия!

4. Вот и все. А теперь иди наслаждайся хорошей книгой!

Версия с двойным лезвием — Инструкция по сборке

1. Вам понадобится 1x «TheBookDoubleBlade — Body.stl» и 2x «TheBookDoubleBlade — Blade.stl». Файлы уже имеют правильную ориентацию для печати. Никаких опор не требуется!

Примечание. Если вы используете предоставленные мной файлы .gcode, в них уже есть два лезвия.

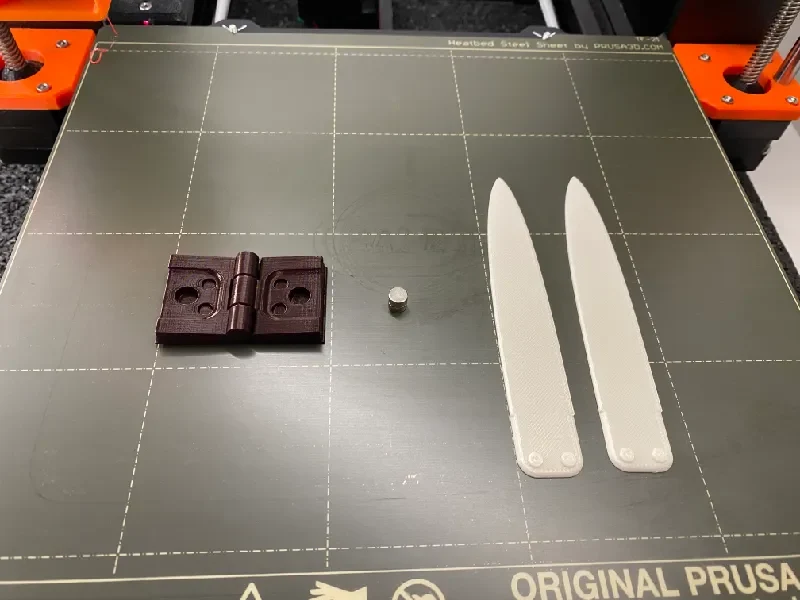

2. Вам понадобятся 2 магнита размером 6х3 мм. Установите магниты на свои места. Нанесите немного суперклея на углубление лезвия.

Нет необходимости наносить клей на магниты, поскольку лезвие покроет их.

3. Установите оба лезвия на свои места. Штифты на лезвиях совместятся с отверстиями в книге.

4. Наслаждайтесь хорошей книгой!

Версия только с держателем страницы — инструкции по сборке

1. Вам нужен 1x «TheBook — Page Holder Only.stl». Файл уже имеет правильную ориентацию для печати. Никаких опор не требуется!

2. Всё, т.е. сборки нет ;)

Создано для конкурса закладок для печати.
