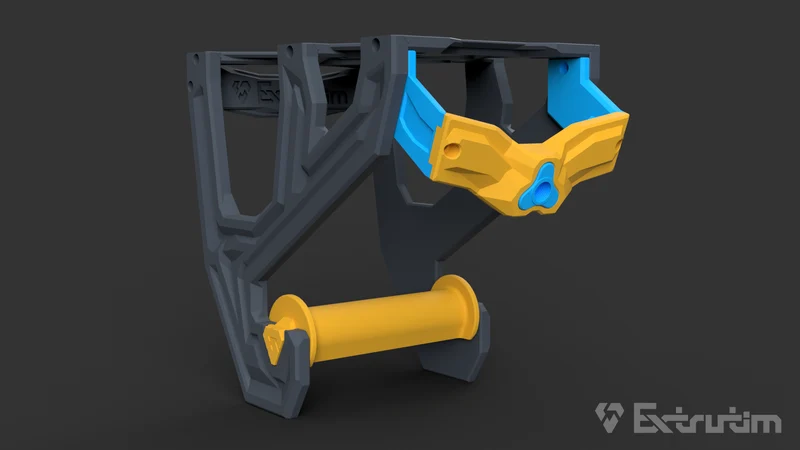

Hanging Spool Holder to Reverse Bowden Setup | Магнитный ...

Это подвесная версия держателя катушки, теперь я также загрузил стоячую версию, некоторые детали такие же, как и у другого держателя катушки, поэтому вы можете использовать их повторно, если измените настройку.

Введение:

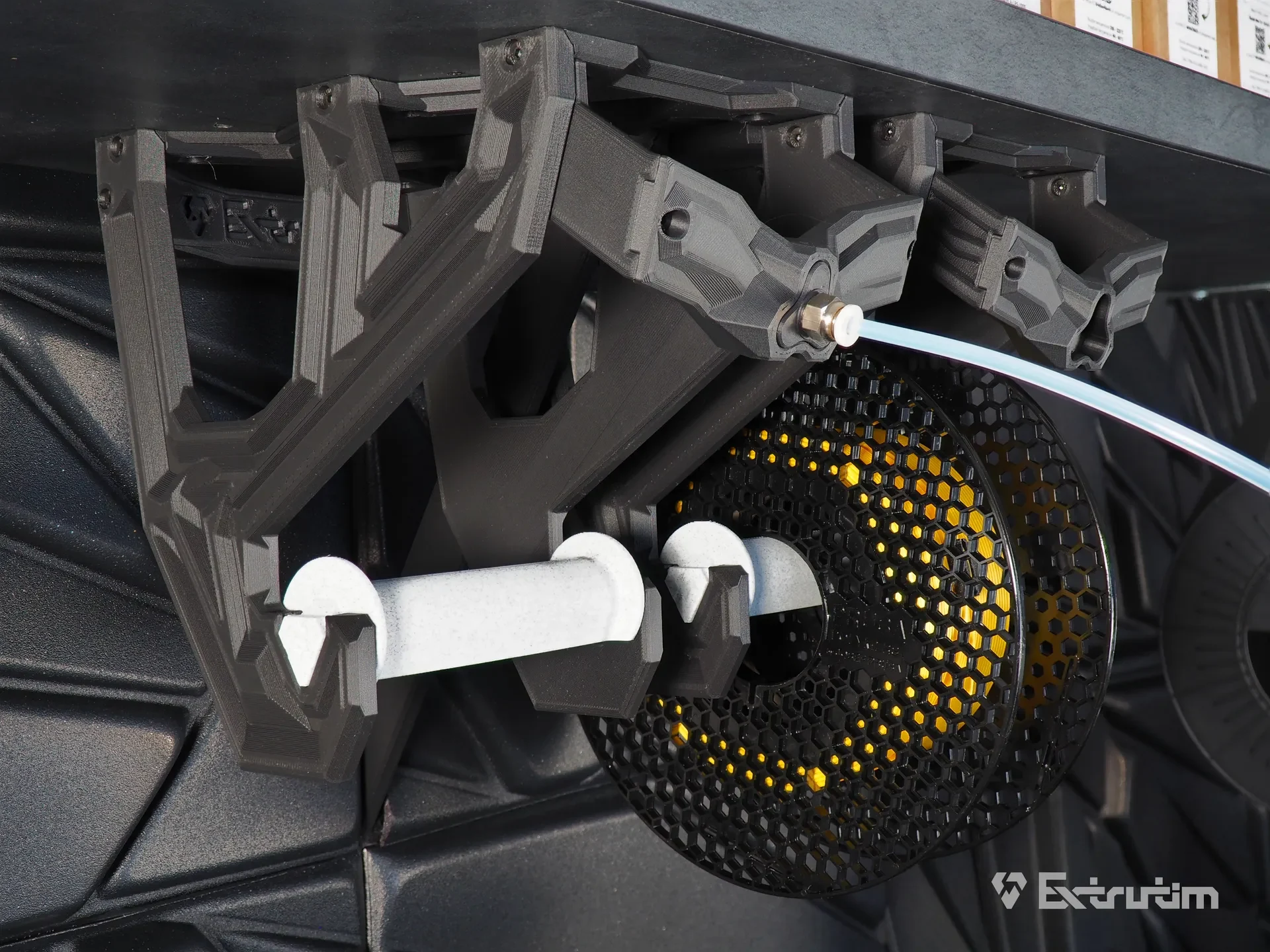

После некоторого опыта работы с принтерами пришло время создать для меня идеальный держатель катушек.
Я много печатаю с помощью CPE, который очень цепкий, из-за чего катушка все больше и больше раскручивается из-за частого движения экструдера.
Этому препятствует трубка из ПТФЭ, идущая от экструдера к держателю катушки. Но у него есть еще одно преимущество.
Это улучшает качество печати, поскольку путь от экструдера до катушки всегда остается одинаковой длины, независимо от того, куда движется экструдер. Это означает, что катушка с нитью никогда не тянется рывками, что может слегка потянуть экструдер вверх, что, в свою очередь, может отразиться на результате печати. Катушка с нитью перемещается только двигателем экструдера.

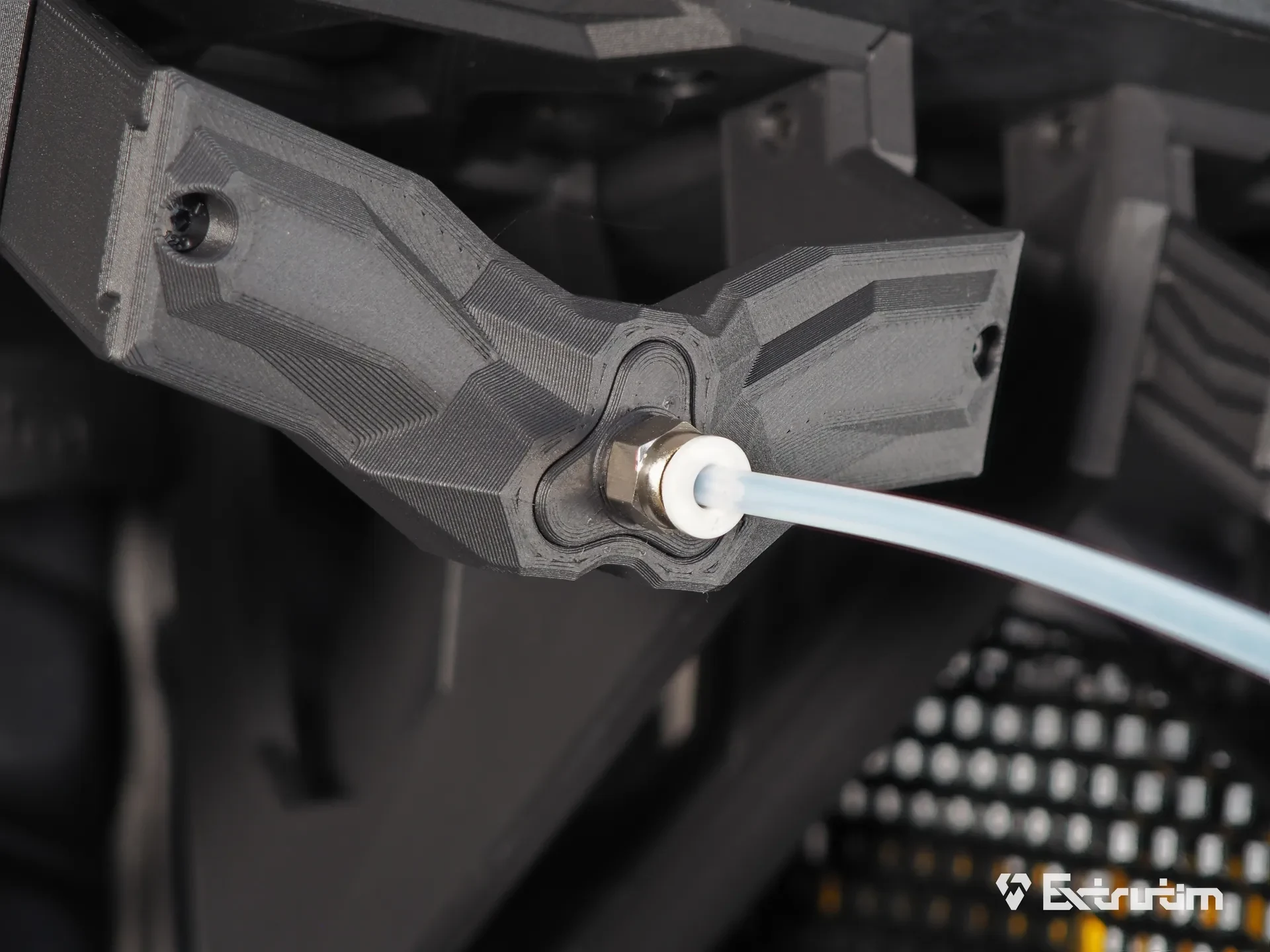

Кроме того, я хочу иметь возможность быстро переключаться между двумя нитями накала, поэтому трубка из ПТФЭ соединяется с держателем катушки с помощью магнитной муфты от Line Arc Line. Это дает возможность быстро переключаться между несколькими держателями катушек.
Конечно, вы можете использовать держатель катушки без кронш��ейна для реверса Боудена.

Существует также более широкая версия держателя катушки. Сюда можно вместить катушки одинакового диаметра, но шириной до 160 мм. Например, катушки Prusament по 2 кг.
→ Теперь я также добавил ось для катушек диаметром 300 мм (макс. ширина 156 мм).

Я также изменил деталь «Mount-Filamentguide». Теперь ег�� можно перевернуть, чтобы было немного проще менять катушку.

Инструкция:

Вам понадобятся следующие детали:

2 винта M3x8 мм (крепление «Направляющей нити» к боковым частям)
10 винтов M3x8-12 мм
мин. 2x муфта Боудена из ПТФЭ
мин. 6 цилиндрических магнитов размером 5x5 м��.
ПТФЭ трубка
6 винтов для крепления держателя катушки, у этого есть потайные отверстия диаметром 5 мм.

Вам также понадобится правильный адаптер для подключения трубки из ПТФЭ к принтеру в зависимости от модели принтера. Ссылка на файл для Prusa MK3, Ссылка на файл для Mk3 Bear.

Магниты вставляются с помощью паузы печати в модели, печатать эти детали можно одновременно, так как разрыв происходит при том, что все детали находятся на одной высоте (следите за правильной полярностью магнитов!!).

Магнитную муфту Line Arc Line я немного адаптировал, есть две разные версии в зависимости от типа фторопластовой муфты.
Если муфта из ПТФЭ имеет небольшое отверстие, используйте разъем из ПТФЭ-А. Если муфта имеет большое отверстие, вы можете использовать разъем B из ПТФЭ.

Пожалуйста, поставьте лайк, если вам понравился мой дизайн. Также не стесняйтесь проверить мои другие загрузки.

Если вы хотите поддержать меня, ознакомьтесь с дизайнами в моем магазине печатных форм: нажмите здесь!
Спасибо за вашу поддержку! :)

Здесь вы можете найти версию со стоячим держателем катушки.
