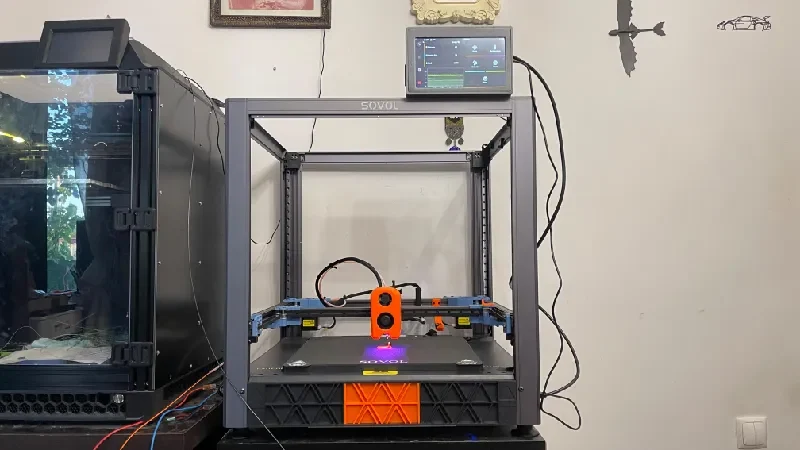

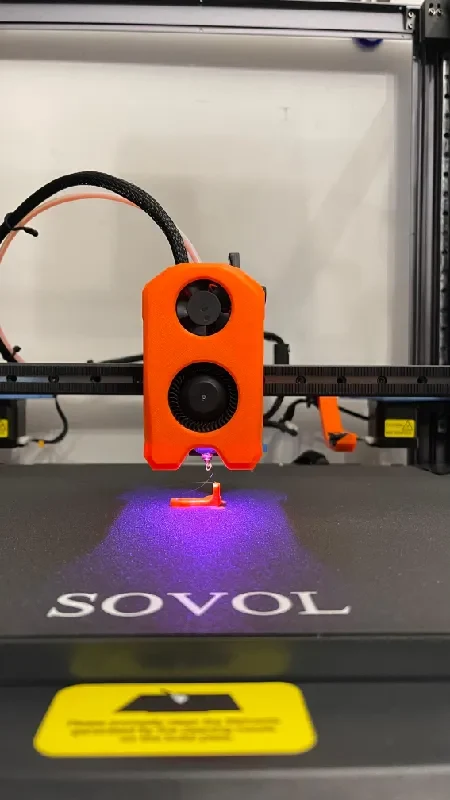

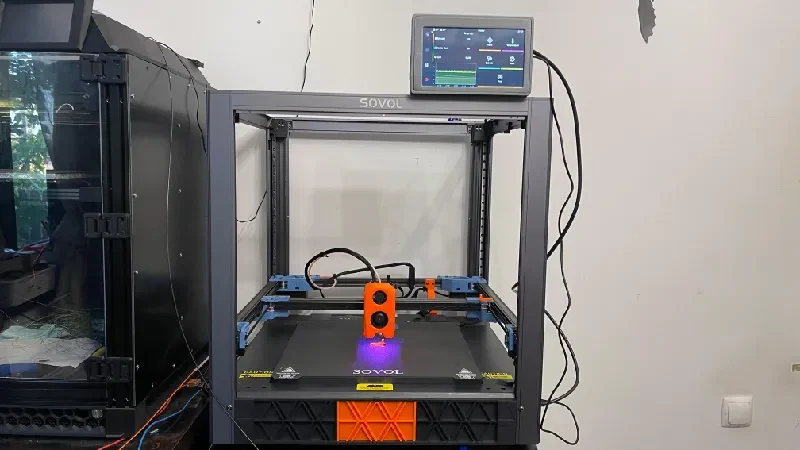

SV08 CN3D Кожух V3 Дополнительно: вентилятор, магниты Kli...
Позднее обновление:
03 сентября 2024 г.
Это оригинальная модель, основанная на зонде Klicky, сделанном jlas1. Вся заслуга в макросах и идее принадлежит его работе. и для участников.
Мы адаптировали его работу под наш дизайн. Пожалуйста, если вам нравятся его потрясающие работы, поддержите проект. нашел здесь https://github.com/jlas1/Klicky-Probe
Пожалуйста, следуйте инструкциям в видео, чтобы было более понятно. Прикрепленный мной Zip-файл содержит только макросы для Klicky, которые вам необходимо изменить в соответствии с вашим конкретным 3D-принтером. Я снял видео с инструкциями, а также в видео вы увидите другие изменения, которые мы внесли.
спецификация
1 вентилятор 3010, 24 В, я использую вентиляторы GDS Time https://s.click.aliexpress.com/e/_DefH7mP
1 5-контактный разъем JST 1,25 — обычно встречается в BL-Touch, длина 15 см достаточна для того, что нам нужно https://s.click.aliexpress.com/e/_DnnGlNl
контакт 1 белый
контакт 2 черный
контакт 3 желтый
контакт 4 красный
контакт 5 зеленый
Цвет не имеет значения, но мы будем использовать его для справки.
в порту BL-Touch
контакт 1 — земля
пин2 — 24В — использовать его не будем
контакт 3 — это PB7 — мы будем использовать его для концевого упора.
контакт 4 — земля
pin5 — это PB6, мы будем использовать его для датчика щелчка
1 4-контактный разъем JST 1.25
Это мы будем использовать для подключения светодиода и будем использовать всего 3 провода.
5 В Земля и данные
контакт 1 КРАСНЫЙ
контакт 2 Черный
контакт 3 желтый
контакт 4 Зеленый
В порту UART на панели инструментов
контакт 1 — земля
контакт 2 — TX-PA9
контакт 3 — RX-PA10
контакт 4 — 5 В
Здесь у вас есть ссылки, которым вам нужно следовать
От BL-TOUCH мы будем использовать всего 4 провода! мы не будем использовать контакт 24 В.
мы будем использовать Ground и PB6 для концевой остановки X и Ground и PB7 для Klicky.
Чтобы предотвратить замыкание, мы удалим второй контакт из 5-контактного разъема, контакт, связанный с напряжением 24 В.
1x круглый светодиод RGB/RGBW на печатной плате https://s.click.aliexpress.com/e/_DlUm2Kj
вам необходимо подключить провода 5 В PA10 и заземления к DIN (данные на стороне платы светодиода).
12 магнитов 6х3 https://s.click.aliexpress.com/e/_DkM9ei7
4x 4x3 магнита https://s.click.aliexpress.com/e/_DFI38L5
1x переключатель Omron D2F-5 или D2F-5L (рекомендуется снять рычаг), D2F-1 и микропереключатели аналогичных размеров также работают https://s.click.aliexpress.com/e/_DmgsUdp
1 микропереключатель 3D-принтера для концевого упора X https://s.click.aliexpress.com/e/_DkT5Jcx
1x M3x20 https://s.click.aliexpress.com/e/_DmDqsbN
3x М3x8
3x М3 гайка
Здесь вы можете увидеть концевой упор X и
��онд Klicky будет использовать контакты Ground и PB7.
Концевой упор X будет использовать контакт «Земля» и PB6 5-контактного разъема JST1.25 на плате инструмента. порт, предназначенный для BL-Touch

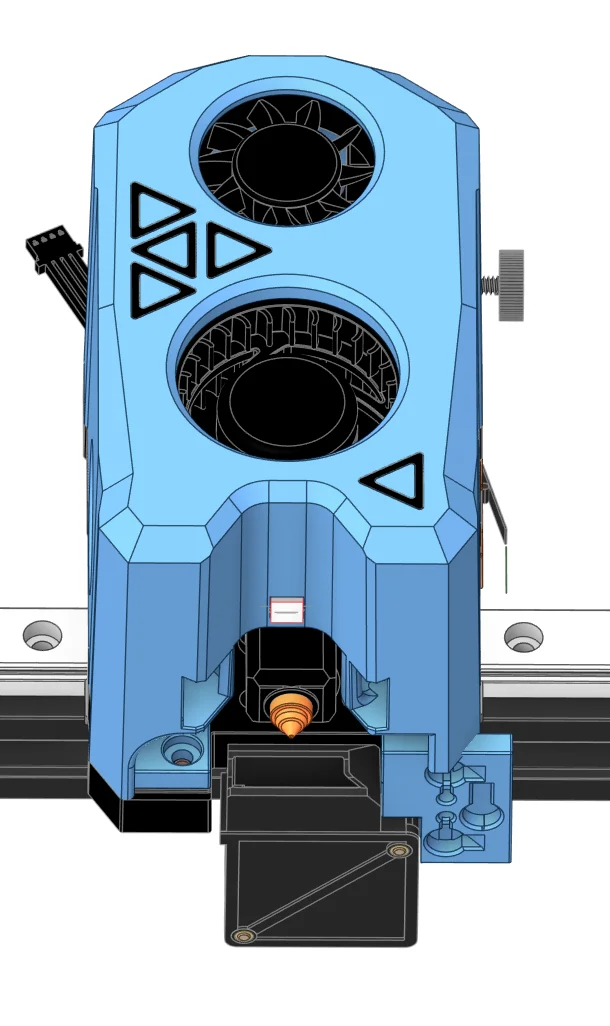

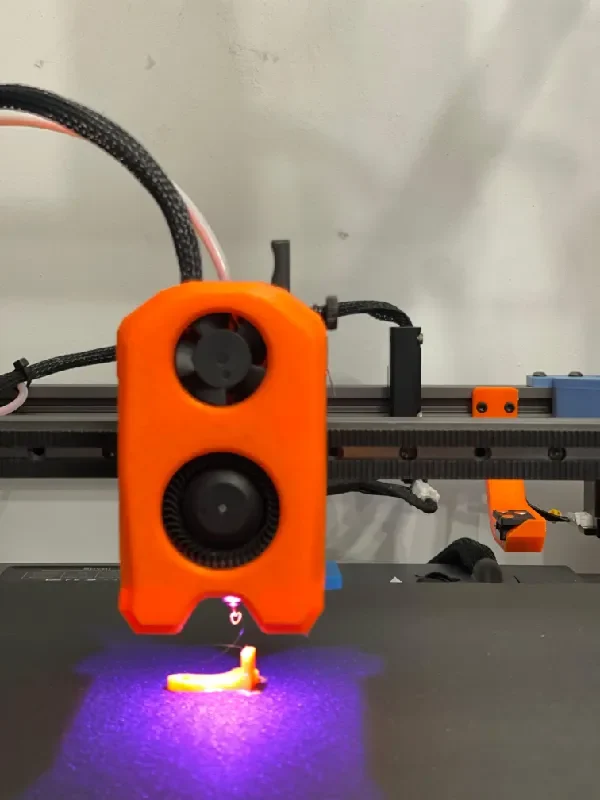

Даже если это фрикционное соединение с вентиляторами, у вас все еще есть эта деталь, чтобы закрепить оба вентилятора (оранжевая часть на рисунке ниже).
Вам необходимо изменить раздел «Ваш зонд» в файле print.cfg на этот
[зонд]
контакт: ^extra_mcu:PB7
x_offset: 22
y_offset: 22
#z_offset: 0
скорость: 15,0
скорость: 5,0
образцы: 2
sample_retract_dist: 2.0
скорость_подъема: 50
sample_result: средний
sample_tolerance: 0,016
sample_tolerance_retries: 2
В Stepper X вам необходимо удалить виртуальный концевой упор и добавить физический концевой упор.
Отрегулируйте рабочий ток TMC для X и отключите ток удержания.
[степпер_х]
шаг_контакт: PE2
dir_pin: !PE0
Enable_pin: !PE3
вращение_дистанция: 40
микрошаги: 16
full_steps_per_rotation:200
endstop_pin: ^extra_mcu:PB6
#endstop_pin: tmc2209_stepper_x: virtual_endstop
позиция_мин: 0
позиция_endstop: 354
позиция_макс: 354 ��
скорость_доминга: 50
homing_retract_dist: 0
homing_positive_dir: Верно
#--------------------------------------------------------------------
[tmc2209 шаговый_x]
uart_pin: PE1
интерполировать: Правда
run_current: 1.1 #1.5
#hold_current: 1,5
смысл_резистор: 0,150
Stealthchop_threshold: 0
uart_address:3
#driver_sgthrs: 55
#diag_pin: PE15
В степпере Y
Отрегулируйте рабочий ток TMC для X и отключите
