Система магнитных соединений OpenLock V3...

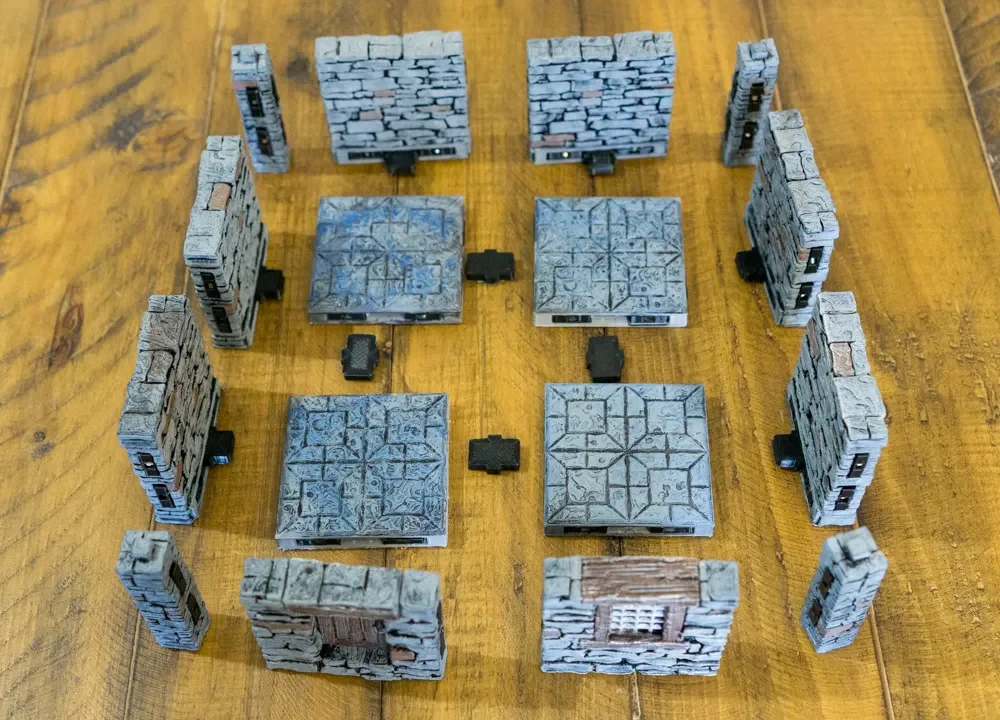

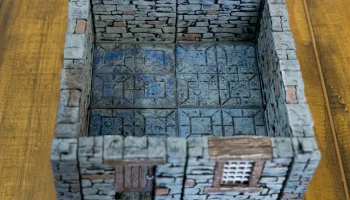

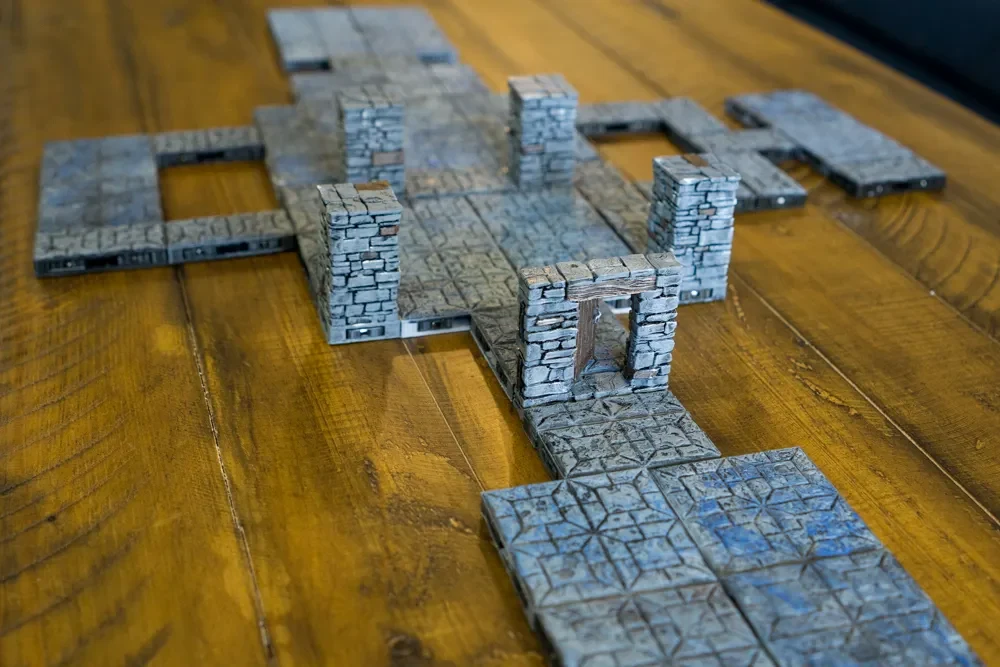

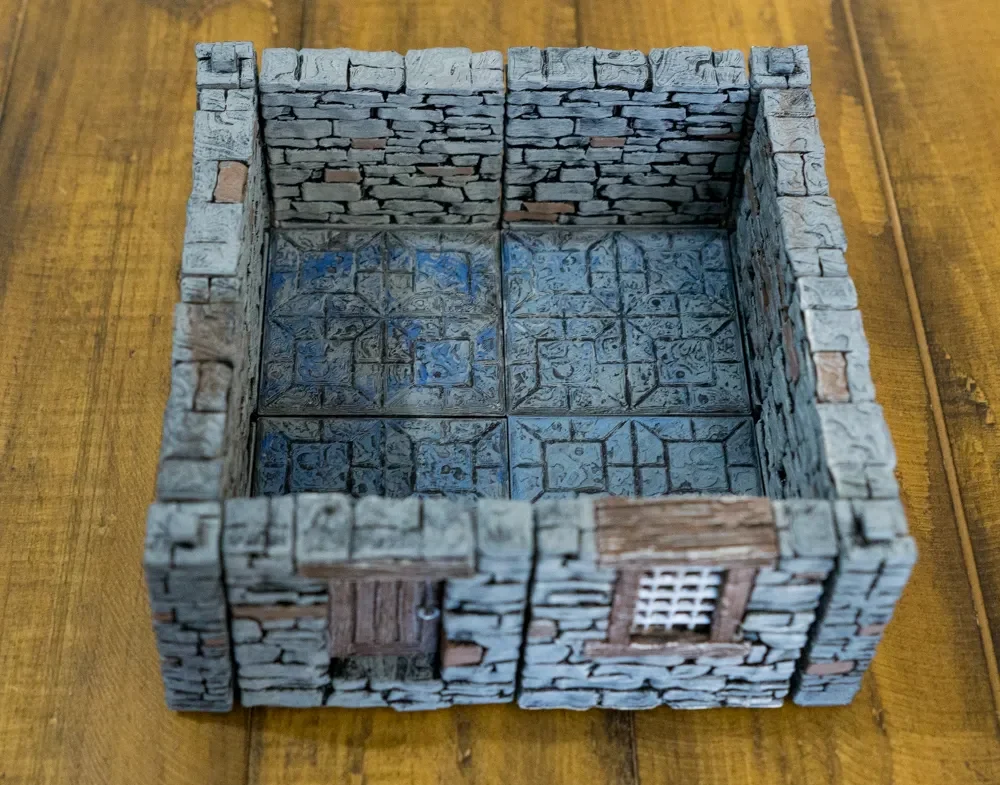

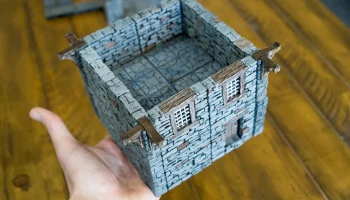

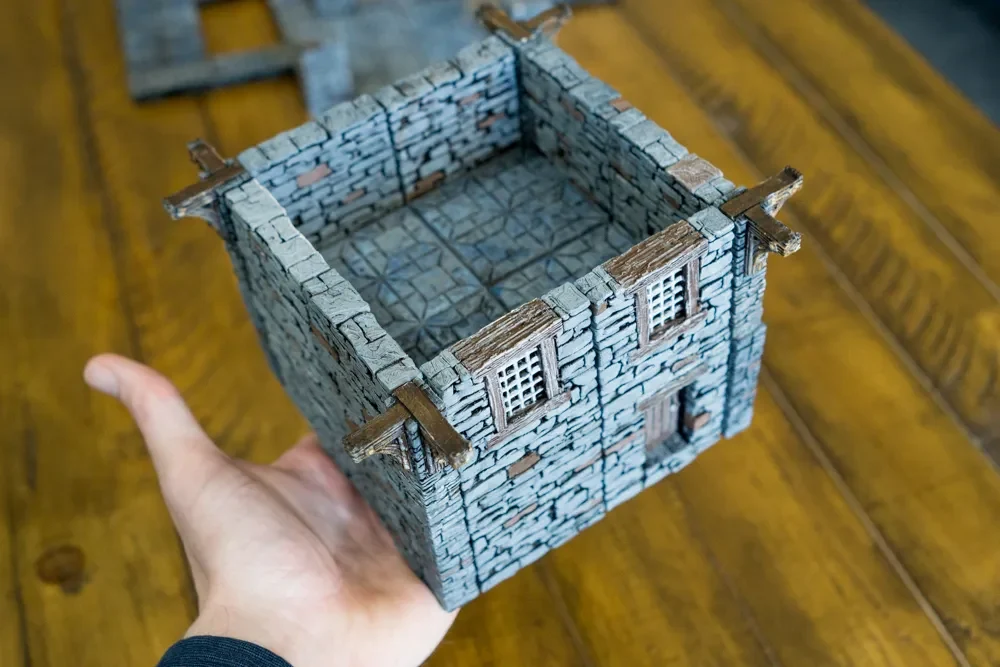

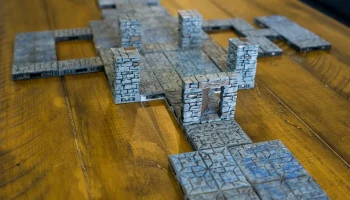

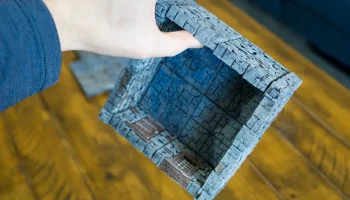

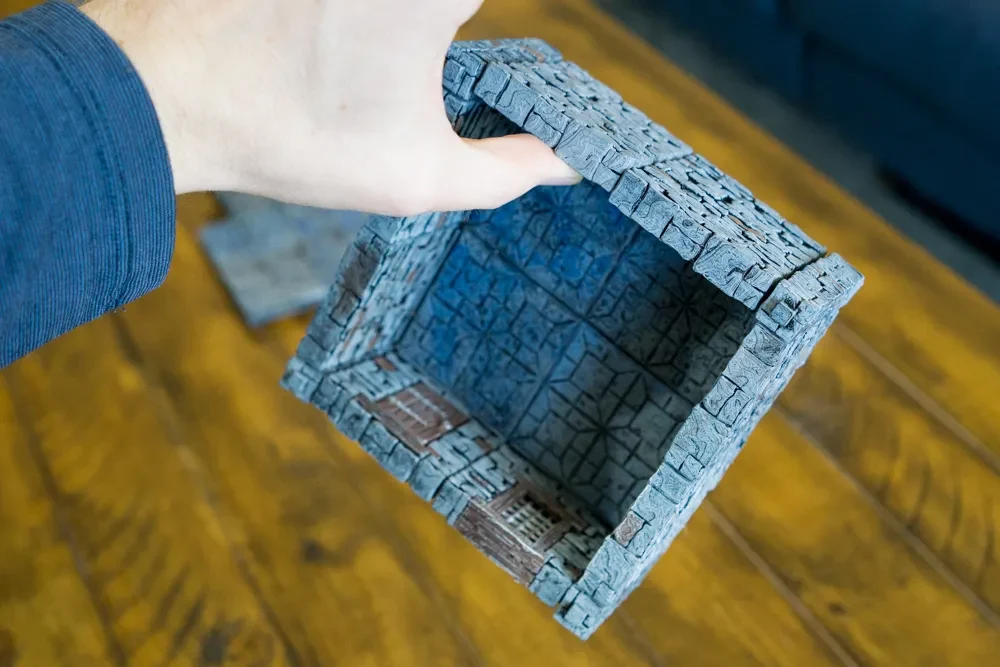

Это система магнитного соединения для местности OpenLock. Он не содержит клея, не зависит от полярности и позволяет создавать прочные конструкции, которые можно быстро собрать и разобрать.

Вы можете узнать больше об OpenLock по адресу: https://www.printablescenery.com/.

Присоединяйтесь ко мне на patreon, чтобы получить доступ ко всем моим проектам (включая оригинальные файлы fusion 360) и отправлять запросы на дизайн: https://www.patreon.com/singularitygames

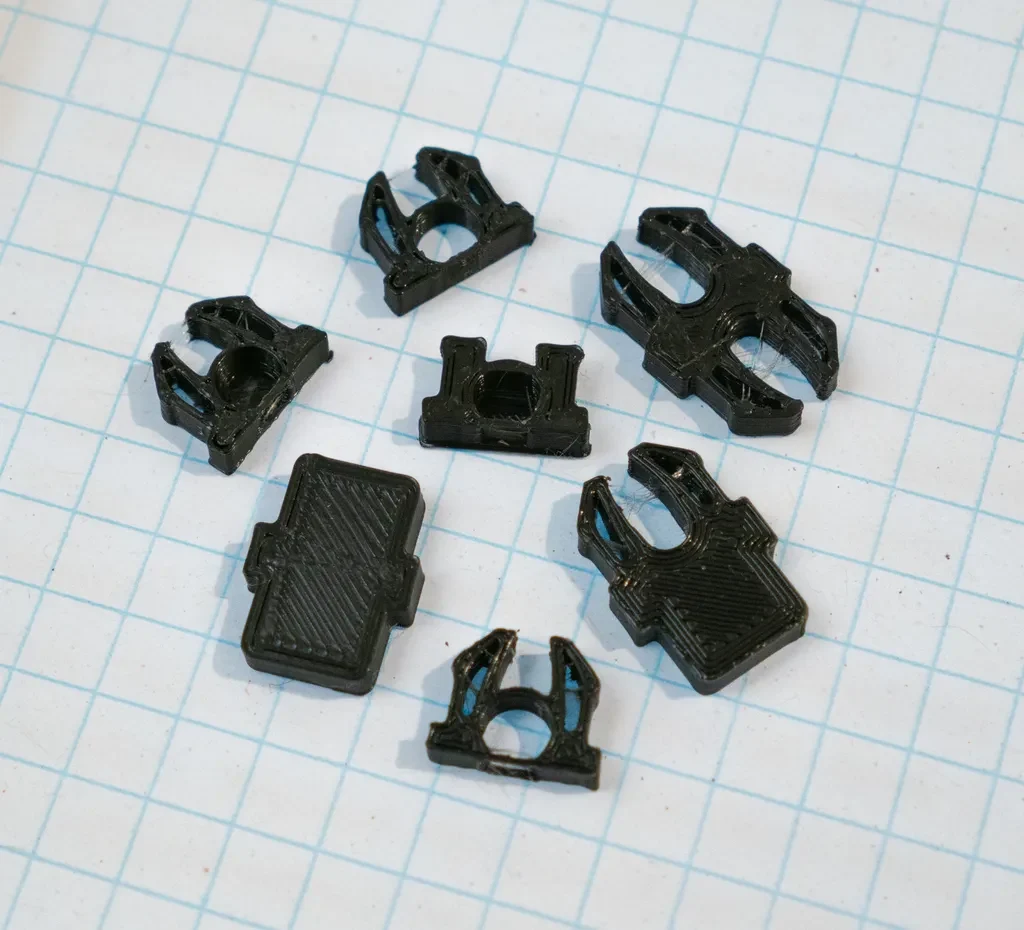

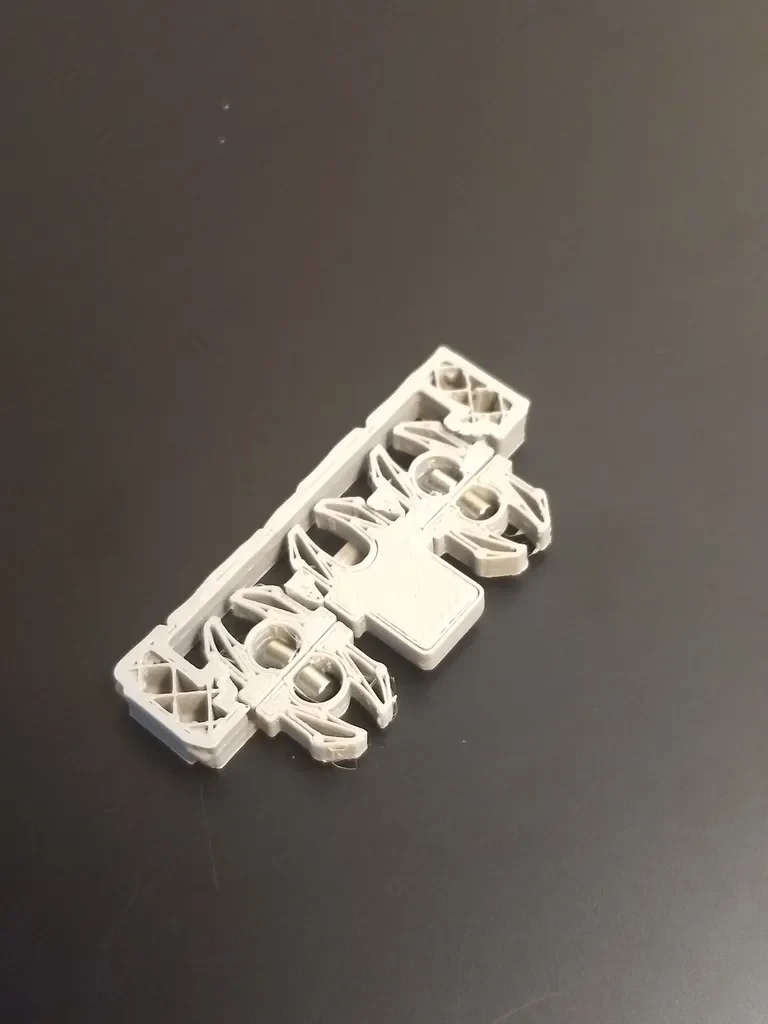

Зажимы позволяют магниту свободно вращаться, а это означает, что любой магнитный зажим можно соединить с любым другим, поскольку магниты будут перемещаться в правильную полярность. Поскольку магниты не требуют клея, их можно легко использовать повторно для других проектов. Зажимы разработаны таким образом, чтобы их можно было разместить 3 рядом друг с другом.

Версия 3 клипов обновлена ​​для упрощения печати и повышения гибкости. Они разработаны и протестированы для печати на FDM-принтере с использованием сопла диаметром 0,4 мм и высотой слоя 0,2 мм. Допуск между зажимами и плитками ограничен, поэтому убедитесь, что вы аккуратно удалили встроенные опоры из плиток OpenLock.

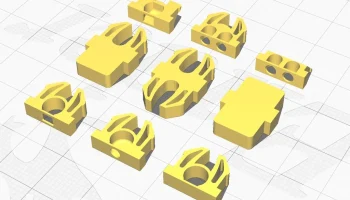

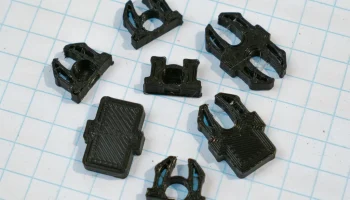

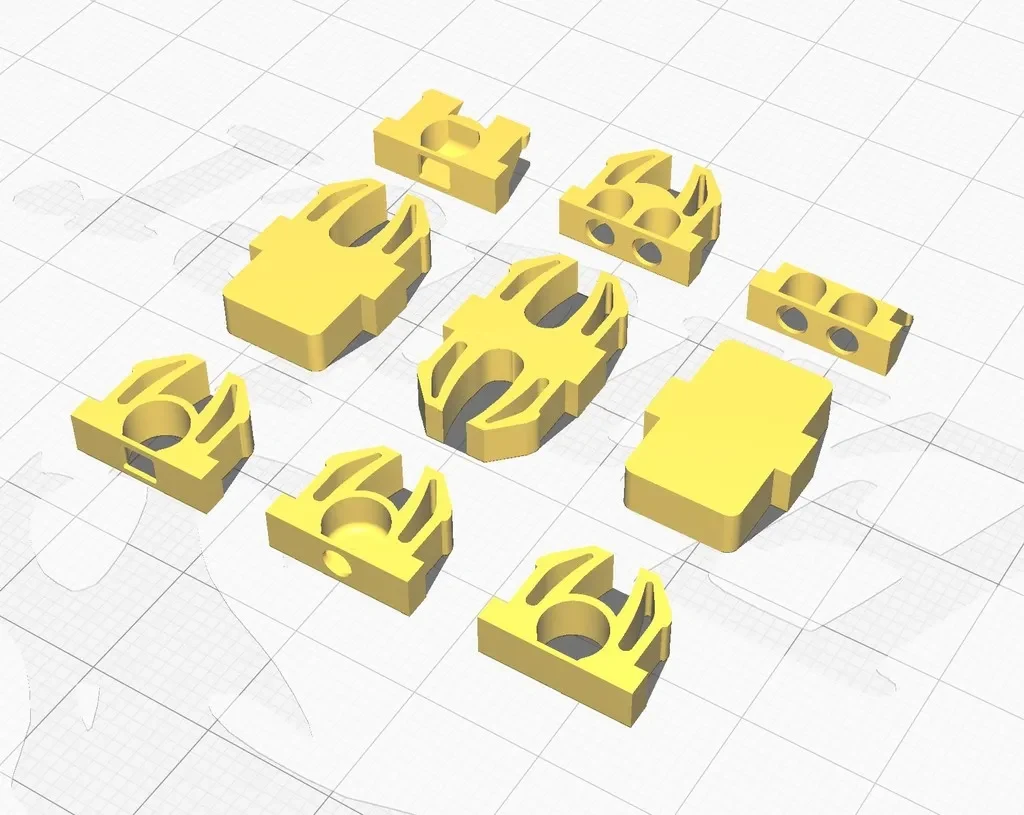

Вверху слева: угловой зажим с одним магнитом. Предназначен для цилиндрических магнитов 3x3 мм или шариковых магнитов 3 мм. Зажим обрезан под углом 45 градусов, чтобы четыре зажима могли поместиться в L-образные части колонны от Printable Scenery.

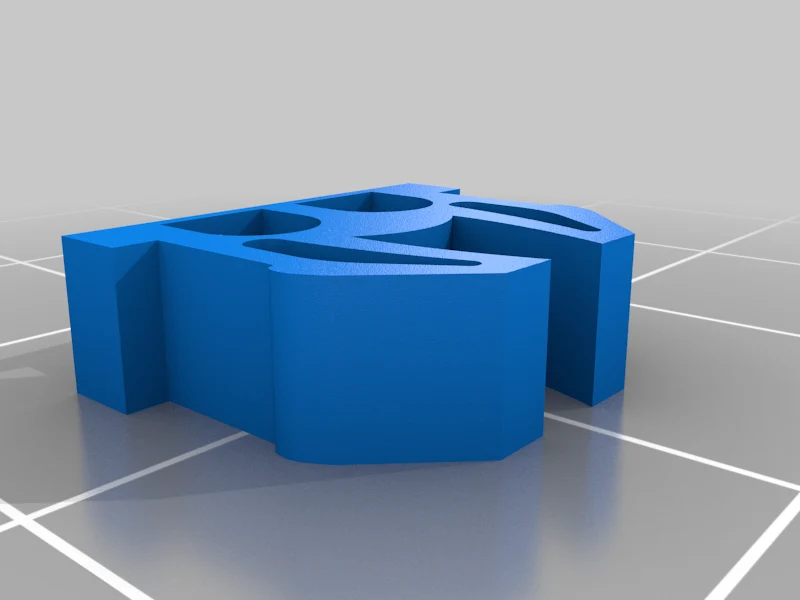

Верхняя часть посередине: двойной магнитный зажим. Предназначен для двух шариковых магнитов диаметром 3 мм. Этот зажим обеспечивает максимальную прочность соединения. Эти зажимы лучше всего использовать исключительно с другими зажимами с двумя магнитами, поскольку они плохо совмещаются с зажимами с одним магнитом.

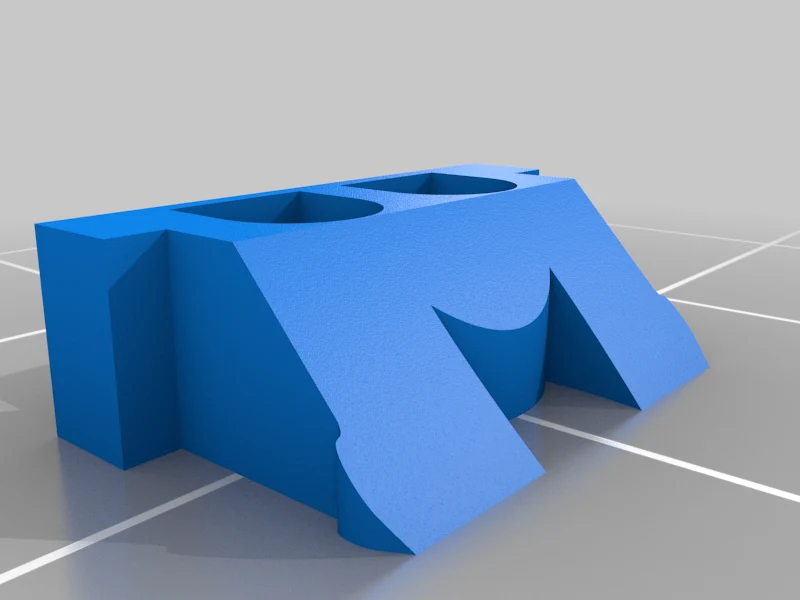

Вверху справа: угловой зажим с двойным шариковым магнитом. Предназначен для двух шариковых магнитов диаметром 3 мм. Зажим обрезан под углом 45 градусов, чтобы четыре зажима могли поместиться в L-образные части колонны от Printable Scenery.

В центре слева: зажим для настенной поддержки. Предназначен для установки в среднее отверстие настенной плитки. Эти зажимы поддерживают соединение настенной и напольной плитки.

Средний Средний: стандартный гибкий зажим. По заказу: гибкая конструкция магнитного зажима, примененная к стандартному зажиму. Как и другие зажимы, они предназначены для размещения трех зажимов рядом.

В центре справа: опора для пола. Деталь, которая при необходимости вставляется между напольной плиткой для дополнительной жесткости.

Внизу слева: магнитный зажим с открытой стороны. Предназначен для цилиндрических магнитов 3x3 мм или шариковых магнитов 3 мм. Отверстие сбоку позволяет магнитам слегка высовываться и касаться другого магнита, увеличивая прочность соединения.

Внизу посередине: магнитный зажим с одним шариком. Предназначен для одного шарикового магнита диаметром 3 мм.

Внизу справа: Магнитный зажим с закрытой стороны. Предназначен для цилиндрических магнитов 3x3 мм или шариковых магнитов 3 мм. Закрытую сторону легче печатать, и ее можно покрасить, чтобы она гармонировала с плиткой, однако прочность соединения при этом слабее.

Кредиты:

OpenLock — невероятная система от Printable Scenery: https://www.printablescenery.com/

Идея гибкого зажима пришла мне от eleotlecram: https://www.thingiverse.com/thing:3367267

Оригинальный шариковый магнитный зажим от Pepsicat585: https://www.thingiverse.com/thing:3248643

Зажим с магнитным контактом от MarcCCTx: https://www.thingiverse.com/thing:3809057

Идея магнита с двумя шариками от dmDerZorn: https://www.thingiverse.com/thing:4441185

Обновление от 05.03.2025: По запросу добавлены два магнитных зажима для плиток с масштабом 125%. Дайте мн�� знать, если у вас возникнут проблемы с этими клипами.

Обновление от 13 февраля 2021 г.: Версия 3: добавлены двойные шариковые магнитные зажимы.

Обновление от 28 марта 2020 г.: Версия 3: значительная переработка дизайна для улучшения печати и гибкости. Добавлены угловые зажимы и стандартный гибкий зажим.

Обновление от 16.08.2019: Версия 2: добавлены альтернативные типы зажимов для повышения прочности и для шариковых магнитов.

Обновление от 08.08.2019: Версия 2: я добавил настенный зажим и двойной соединитель, чтобы сделать большие конструкции более прочными.

Обновление от 10.07.2019: Версия 2: Я немного обновил файл, чтобы сделать центральный круг немного больше, чтобы магнит мог свободно вращаться.

Настройки печати

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм

Примечания:

Распечатайте его на кровати. Протестировано с использованием сопла диаметром 0,4 мм и высотой слоя 0,2 мм. Напечатан с полями. Если диаметр сопла установлен
