TochiMag

Пользовательские записи времени вращения:
@Kocyns_526387 6:10
@heartbreakballer 5:12
@ Роберт_143020 2:55
@VolkervmLOGICnet 2:30
ОБНОВЛЕНИЕ:
Используемые магниты: ∅10x6 мм, ∅8x6 мм.
Добавьте 12hran-uni.stl:
Видео:
Принцип/Идеальное состояние игрушки:

Для достижения наилучших результатов с одной стороны между магнитом и шипом должно быть минимальное пространство.

Сборка:

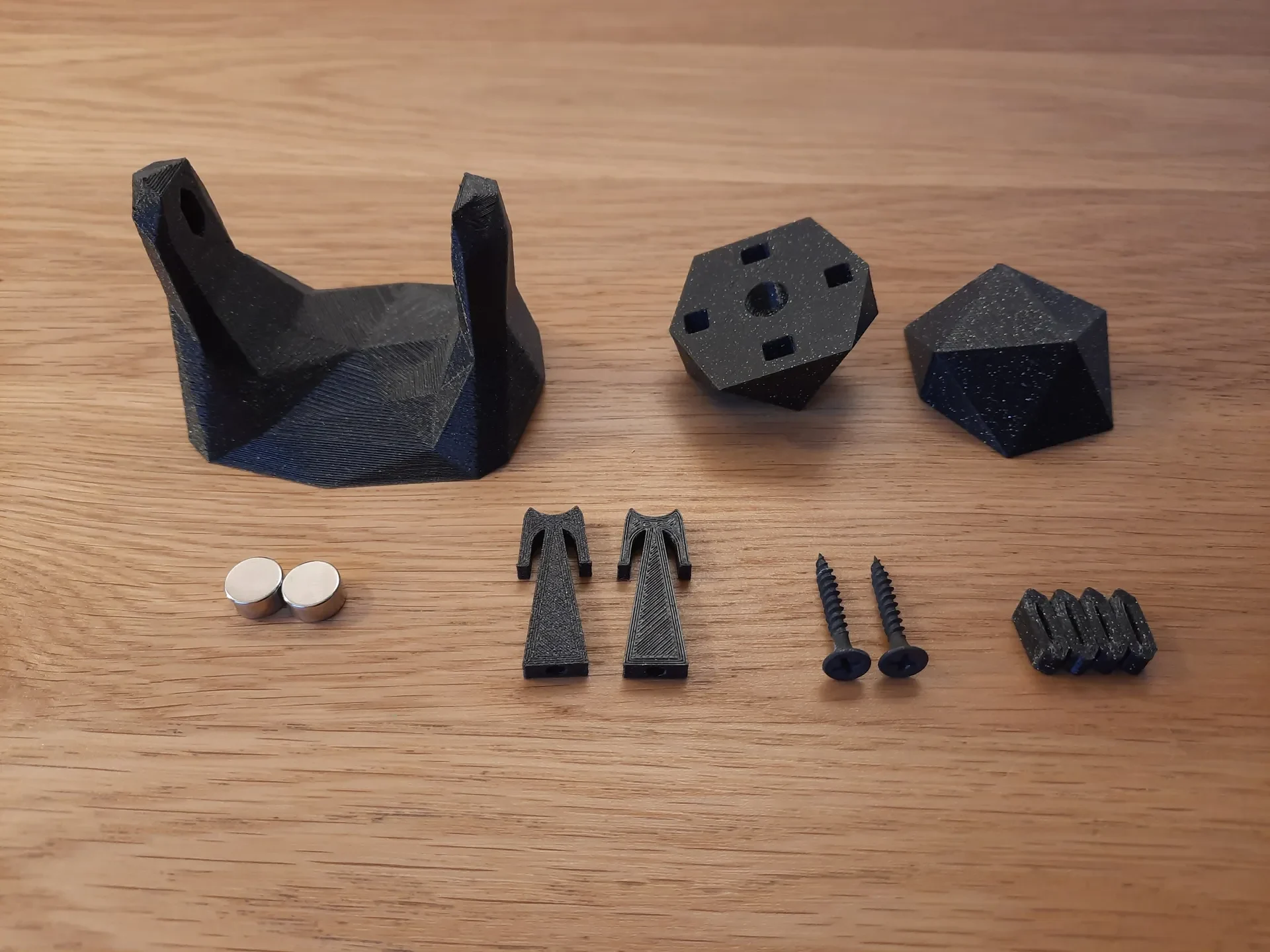

Печатные детали/Купленные детали
Позиция Файл Кол-во Описание
1 12гран.стл 2 куба
2 клинек.стл 4 контакта (1)
3 StojanV1_D10x5.stl 1 держатель
4 cvok.stl 2 для крепления магнитов
5 магнитов 2 ⌀10x5 мм
6 Саморезов для гипсокартона 2 ZH 3,5x25мм
Если булавки слишком маленькие или большие, напечатайте их другого размера.
Шаг 1:

Вкручивайте винт до тех пор, пока не увидите шип (см. деталь А).

Шаг 2:

Соберите его, как показано выше, но без шпилек! Затем измерьте расстояние между шипами и откалибруйте их до 50 мм с помощью винтов (примечание 1). Если у вас нет штангенциркуля, используйте
техника «бай воко» согласно картинке ниже:

Шаг 3:

После калибровки вставьте штифты (2) и соберите его. Если булавки слишком маленькие или большие, напечатайте их другого размера.

Шаг 4:

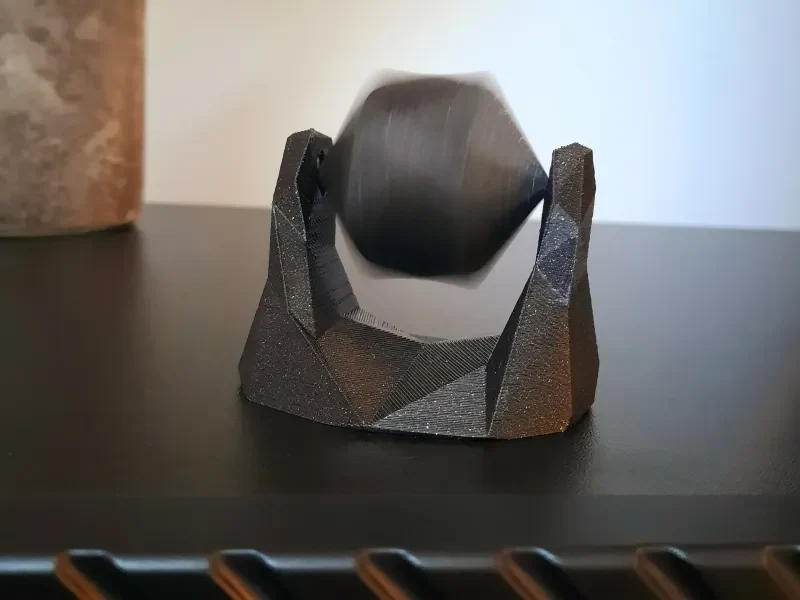

Шаг 5: Вставьте кубик и давайте вращаться!
