P1P/P1S 360 Вентиляторный канал с "параметрическими" магн...

ВЛАДЕЛЬЦЫ X1/X1C: В обзорах исходной модели упоминается, что она несовместима с головкой инструмента X1, поскольку сталкивается с датчиком LiDAR. У меня нет X1C, поэтому я не могу это проверить, распечатывайте на свой страх и риск.

Оригинальная модель этого ремикса довольно умная, но по какой-то причине автор не включил никаких инструкций по печати или сборке, что заставило меня поверить, что это цельная модель, хотя это было не так.

Эта модель печатается из двух частей: верхняя часть, которая крепится к головке инструмента, и нижняя часть, которая действует как канал потока вентилятора. Оригинальный воздуховод вентилятора крепится к головке инструмента с помощью 4 маленьких винтов, которые в некоторой степени излишни. Эта модель крепится к головке инструмента с помощью двух маленьких винтов, а в верхней и нижней частях имеются отверстия, позволяющие соединить их оставшимися двумя винтами.

В оригинальной модели используются магниты, идентичные стандартному каналу вентилятора: один 2x2 мм и один 4x2 мм. Эти крошечные магниты немного раздражают при поиске, и у меня есть сотни магнитов размером 5x1 мм, поэтому я изменил модель, добавив карманы для магнитов 5x2 мм. Мне также лень их приклеивать, поэтому я спроектировал эти карманы так, чтобы они плотно прилегали, вставьте магниты через верхнюю часть и вставьте их на место с помощью отвертки, и они не должны отсоединиться.

У меня не было STP-файла для модели, поэтому я просто добавил карманы с помощью логических значений в студии Bambu. Отрегулируйте размеры твердых блоков и отрицательных частей, чтобы они соответствовали желаемым магнитам.

Примечание. Карманы в моем файле 3MF имеют толщину 3 мм. Я предостерегаю от увеличения их толщины, так как у меня возникли проблемы с установкой воздуховода на крышку головки инструмента при использовании карманов толщиной 4 мм.

РАСПЕЧАТАЙТЕ ИНСТРУКЦИЮ:

Деталь не обязательно должна быть особенно прочной, но она должна быть максимально легкой. Его близость к хотенду также означает, что требуется определенная степень термостойкости, поэтому я рекомендую печатать из PETG.

Я рекомендую печатать с 3 стенками и заполнением гироида 10%. Не стесняйтесь уменьшать любое из этих значений, есл�� вы хотите сделать деталь еще светлее, поскольку я особо с ними не экспериментировал.

Также рекомендую использовать обычные опоры для открытия воздуховода вентилятора в нижней части.

ИНСТРУКЦИЯ ПО СБОРКЕ:

ОБЯЗАТЕЛЬНО ВЫКЛЮЧИТЕ ПРИНТЕР ПЕРЕД ОТСОЕДИНЕНИЕМ ЛЮБЫХ СОЕДИНЕНИЙ ОТ ИНСТРУМЕНТАЛЬНОЙ ГОЛОВКИ!

Снимите крышку головки инструмента и аккуратно отсоедините разъем от головки инструмента (он верхний).
Открутите 4 винта, удерживающие воздуховод вентилятора, и отложите их в сторону. В этих винтах используется шестигранная бита меньшего размера (1,5?).
Канал потока вентилятора крепится к крышке головки инструмента с обеих сторон с помощью обычных пластиковых зажимов. Аккуратно зажмите верхние части этих зажимов плоскогубцами или чем-то подобным, чтобы освободить их и снять воздуховод.
Возьмите две распечатанные детали и совместите их по форме окончательной сборки с четырьмя выпускными каналами внизу.
Лучше всего работать на твердой поверхности, так как вам придется прикладывать изрядное давление при свинчивании деталей вместе, чтобы убедиться, что винты имеют правильную резьбу. Выровняв детали и положив их на твердую поверхность, возьмите один маленький винт из оригинального воздуховода вентилятора и вкрутите его в отверстие для винта с потайной головкой в ​​верхней части модели. Убедитесь, что детали плотно скреплены друг с другом, чтобы избежать зазоров при этом, поскольку вы хотите, чтобы это соединение было максимально герметичным.
Переверните модель и вставьте еще один оригинальный маленький винт в потайное отверстие внизу, чтобы повторить то же самое, что описано выше.
После того, как кожух будет соединен двумя винтами, вставьте магниты в карманы по обе стороны верхней части кожуха. Посадка должна быть плотной, чтобы они не упали, поэтому я рекомендую надавить на них отверткой, чтобы убедиться, что они плотно прилегают. Также было бы разумно проверить полярность магнитов относительно головки инструмента, прежде чем вставлять их, чтобы убедиться, что они правильно выровнены, поскольку, вероятно, будет сложно/невозможно вытащить их из кармана, не сломав пластик.

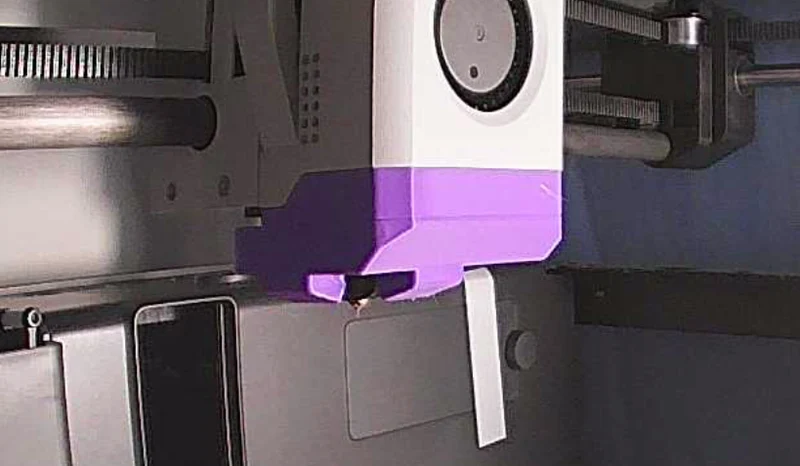

Аккуратно вдавите канал в��нтилятора в инструмент.
