Регулируемый держатель стального листа GEN2...
JERRARI3D.com

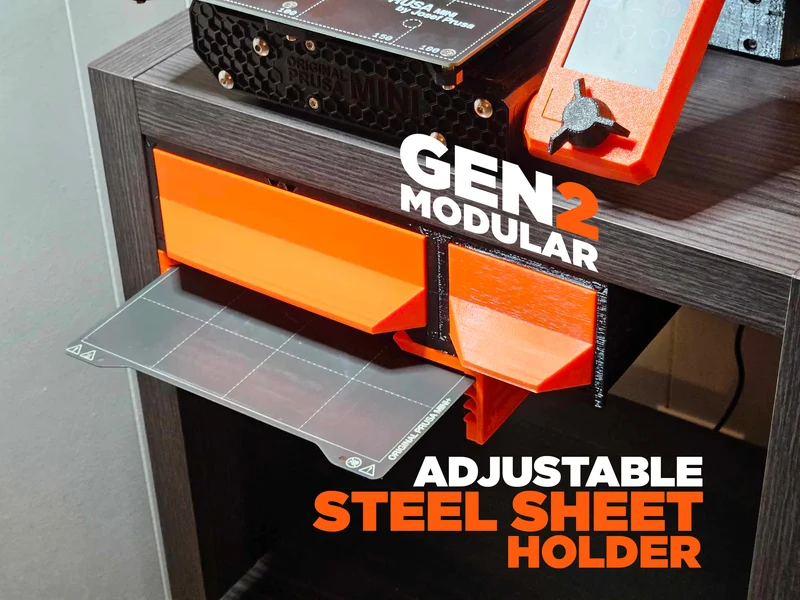

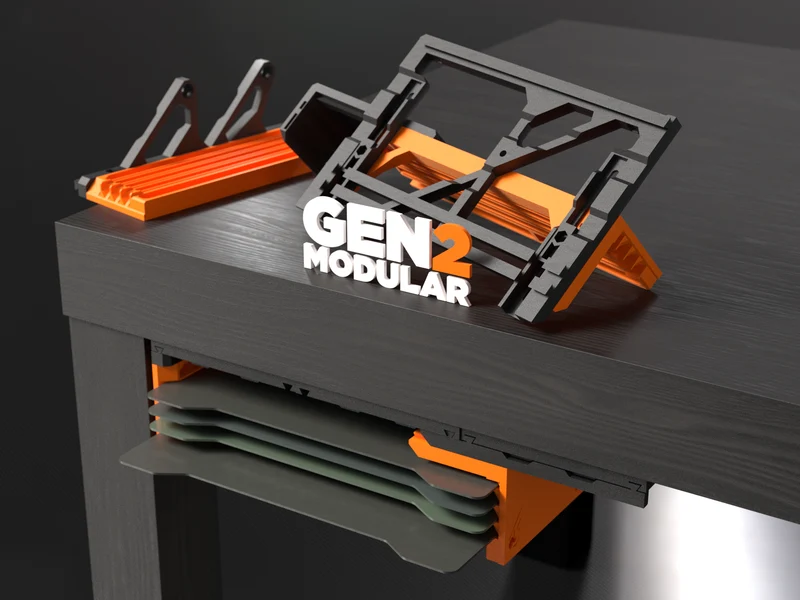

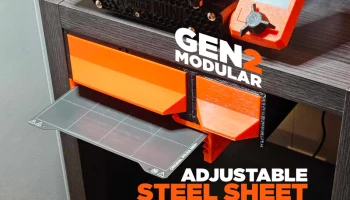

Модульное решение для хранения стальных листов под шкафом или столешницей. Эта версия ПОЛНОСТЬЮ РЕГУЛИРУЕТСЯ по ширине и глубине.
Поддерживаемые размеры листов принтера
Экс. Пруса Мини, Creality Ender 3
Минимальный размер листа: ширина 175 мм, глубина 160 мм.
Максимальный размер листа: ширина 245 мм, гл��бина 235 мм.
Если у вас есть Prusa MK3/MK4 или Bambu X1/P1P, вам понадобится держатель стального листа GEN2 V2 здесь.
Если у вас принтер еще большего размера, обратите внимание на регулируемый стальной держатель GEN2 XL.
Эта модель является частью моей модульной рельсовой системы GEN2 и совместима, штабелируется и заменяется. Эта модель, например, хорошо работает под ящиками для хранения вещей GEN2. Если у вас есть принтер меньшего размера, с ним также совместимы ящики без корпуса GEN2 Modular Mini Edition.
ОБОРУДОВАНИЕ
— Отвертка
— Шурупы с потайной головкой: (Метрические: от 4x25 мм до 4x16 мм) или (SAE: №6 или №8 длиной до 1 дюйма).
— Сверло меньшего диаметра, чем шурупы.
— Ручка, маркер или шило.
— Магниты (дополнительно): 10x5x2 мм или 10x2 мм.
— Гайки М3
— Винты M3 M3x8 — M3x10
ИНСТРУКЦИЯ
ПОДРОБНЫЕ ИНСТРУКЦИИ СМОТРИТЕ ВИДЕО ВЫШЕ
Примечание. Вы также можете добавить магниты в пазы скользящей опоры, чтобы создать легкое притяжение и удерживать стальные листы на месте.
УСТАНОВКА РЕЛЬСОВ ПРИ НЕОБХОДИМОСТИ
— Для регулируемого держателя стального листа GEN2 требуется 3 направляющих. Самый простой способ добавить 3 единицы — распечатать двойную направляющую Gen2 Rail и одинарную направляющую Gen2.
— Используйте шаблоны, чтобы отметить места отверстий на поверхности, на которую вы устанавливаете направляющую нужного размера.
— Просверлите отмеченные места сверлом диаметром меньше диаметра шурупа, который вы будете использовать.

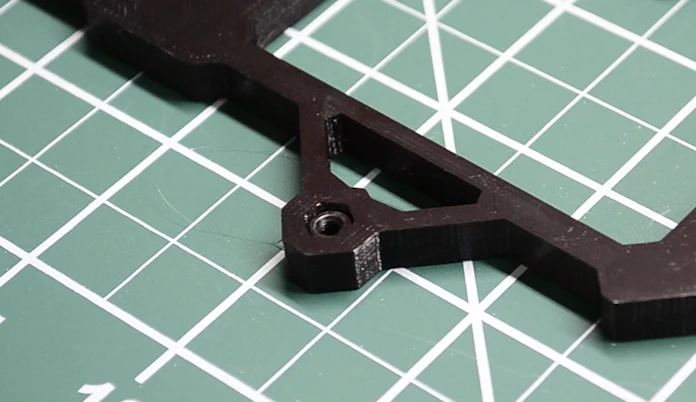

— Подготовьте направляющую к установке, вставив гайки М3 в шестигранные отверстия. Вы можете использовать винт M3, чтобы расположить и затянуть гайку на месте.

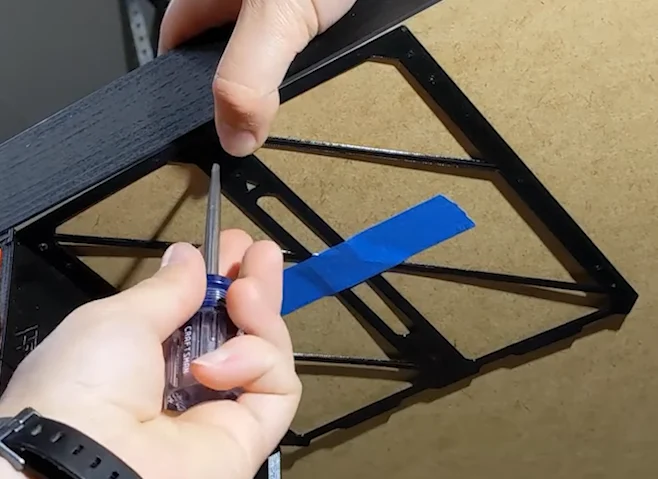

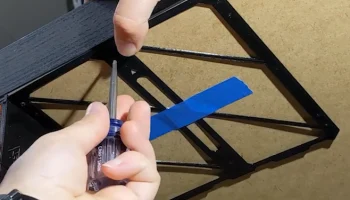

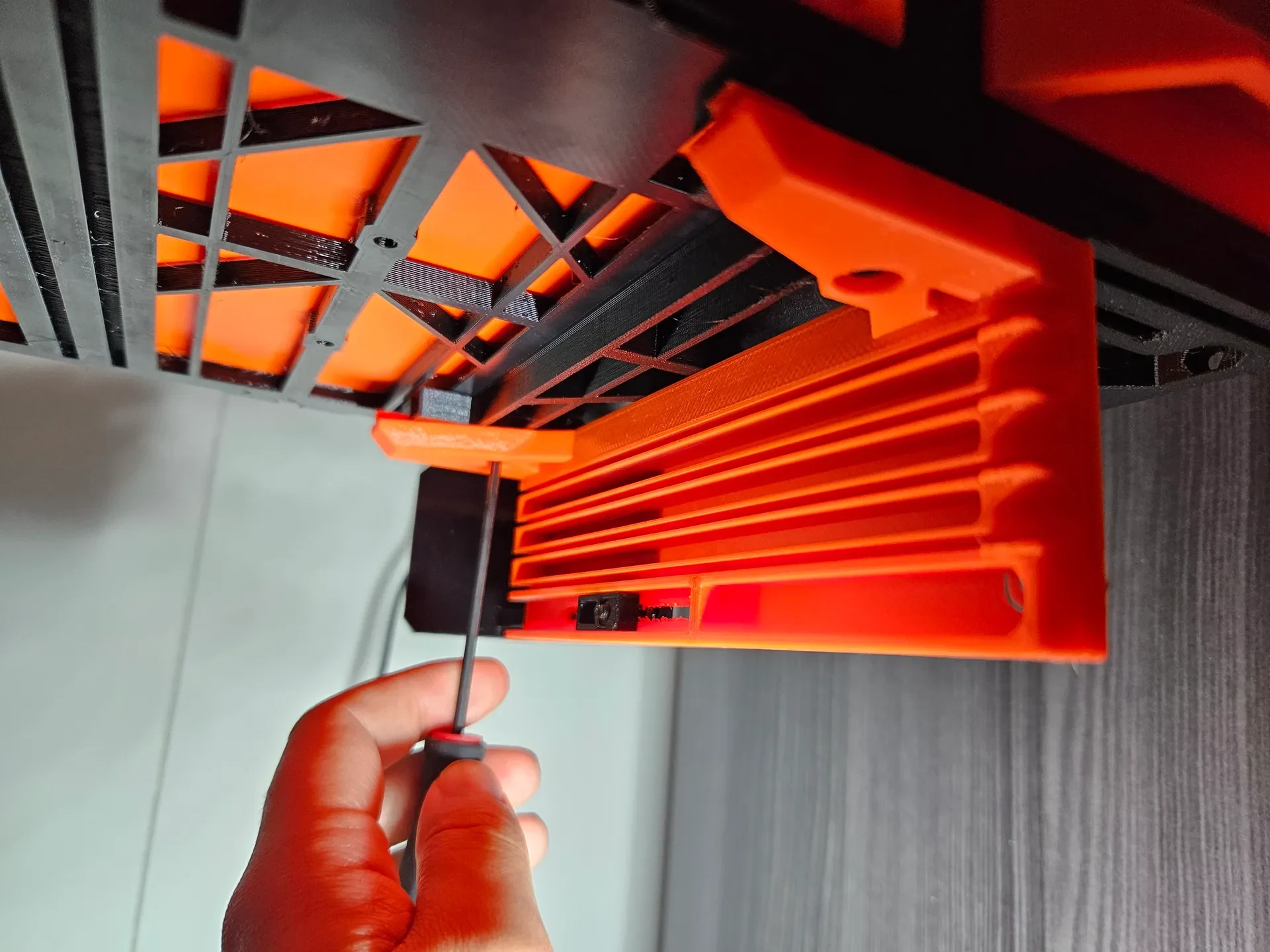

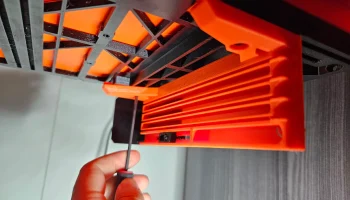

— Установите направляющую с помощью шурупов для дерева, используйте не менее 4 винтов на внешних углах для крепления одинарной направляющей и 6 для крепления двойной направляющей. (Дополнительные отверстия для винтов доступны, если вы планируете штабелировать более 2 рядов ящиков или содержимое, вес которого превышает нормальный.)
СТОРОННИКИ
У вас есть доступ к полным исходным файлам САПР Fusion 360 ЗДЕСЬ.
РЕКОМЕНДУЕМЫЕ НАСТРОЙКИ ПЕЧАТИ
Нить: PLA (PETG или ABS для более тяжелого хранения).
Размер сопла: 0,4 мм
Высота печати: 0,2-0,35 мм
Заполнение: 10-20%
