Коллекция предупреждающих знаков ISO 7010 (полная) / Warn...
Это набор всех предупреждающих символов (W001-W067) в соответствии со стандартом ISO 7010. Все модели нарисованы вручную, поэтому могут возникнуть некоторые незначительные отклонения от нормы. Знаки основаны на изображениях из следующей статьи Википедии «ISO 7010 — Википедия».
Если вы хотите напечатать знаки в соответствии со спецификациями, вам понадобится черная нить (RAL 9004) и желтая нить (RAL 1003). Оба цвета можно приобрести, например. «colorfabb.com».
Знаки имеют следующую структуру: базовый слой (отпечатанный желтым цветом) имеет «импортированную высоту» 2 мм, а верхний слой (отпечатанный черным) имеет толщину 1 мм. С помощью PrusaSlicer (или любого другого слайсера) вы можете масштабировать модель до нужного размера (внимание: детали на некоторых знаках с мелкими деталями могут потеряться, если масштабировать знак слишком мелко). При изменении масштаба высота модели также уменьшается. Если модель становится тоньше, рекомендуется масштабировать ее по оси Z неравномерно.
Чтобы добавить изменение цвета, используйте опцию изменения цвета в PrusaSlicer (справка/инструкции: База знаний Prusa | Изменение цвета (prusa3d.com) или используйте функцию автоматического изменения цвета в PrusaSlicer 2.4.0 или выше).
Автоматическое изменение цвета (минуты 4:58-5:13):
Вы также можете добавить отверстие под болт по своему желанию, используя «модификатор отрицательной громкости» в PrusaSlicer (как показано на YouTube (минута 4:18 — 4:32))
Модификатор отрицательного объема (минуты 4:18-4:32):
Чтобы получить более гладкую верхнюю поверхность, вы можете использовать функцию глажения в PrusaSlicer, но время печати увеличится примерно на 50%.
Скоро будут загружены 2D-файлы для черчения или лазерной резки (.dxf/.pdf). Если вам нужны другие форматы файлов, просто напишите мне короткое сообщение.
— НОВЫЙ -
Добавлены .STEP-файлы для всех предупреждающих знаков.
--------------------------------------------------------------------------------------------------
Содержание:

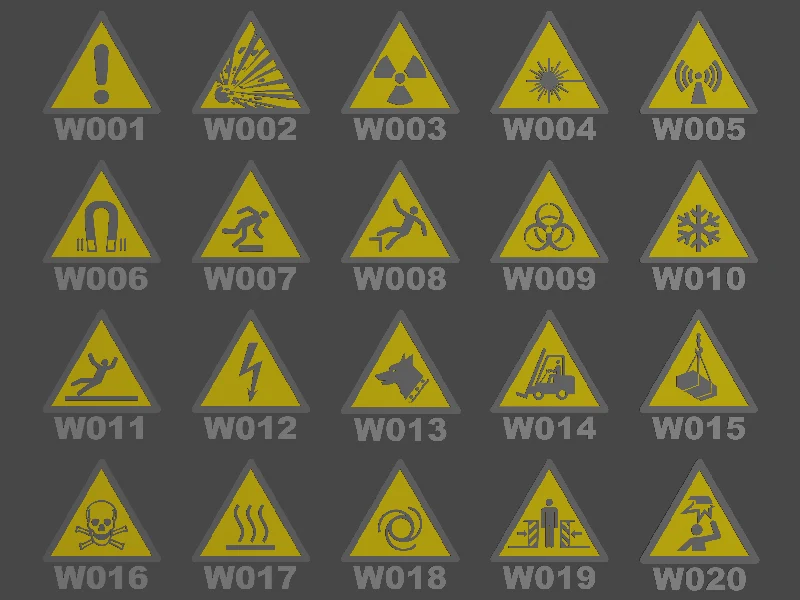

W001 — Общий предупреждающий знак
W002 — Взрывчатые материалы
W003 — Радиоактивный материал или ионизирующее излучение.
W004 — Лазерный луч
W005 — Неионизирующее излучение
W006 — Магнитное поле
W007 — Препятствие на уровне пола
W008 — Опасность падения или падения
W009 — Биологическая опасность
W010 — Опасность при низких температурах
W011 — Скользкая поверхность
W012 — Опасность поражения электрическим током
W013 — Сторожевая собака
W014 — Вилочный погрузчик и другая промышленная техника.
W015 — Верхняя или подвешенная нагрузка
W016 — Токсичный материал
W017 — Горячая поверхность
W018 — Автоматич��ский запуск
W019 — Раздавливание движущимися частями
W020 — Препятствие над головой

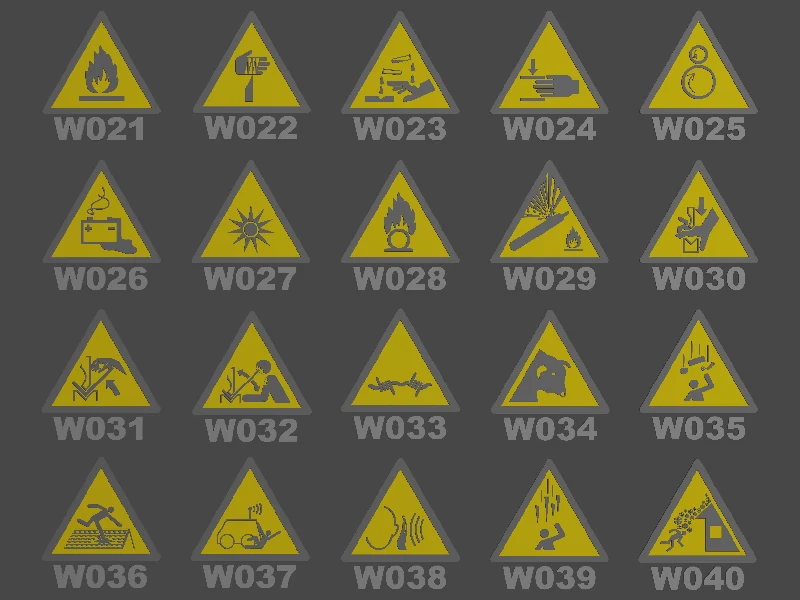

W021 — Легковоспламеняющийся материал
W022 — Острый элемент
W023 — Коррозионное вещество
W024 — Раздавливание рук
W025 — Ролики встречного вращения
W026 — Зарядка аккумулято��а
W027 — Оптическое излучение
W028 — Окисляющее вещество
W029 — Цилиндр под давлением
W030 — Травма руки в прессе
W031 — Травма руки из-за быстрого перемещения заготовки на листогибочном станке.
W032 — быстрое перемещение заготовки на листогибочном станке
W033 — колючая проволока
W034 — бык
W035 — Падающие части
W036 — хрупкая крыша
W037 — травмы от автоматизированных или дистанционно управляемых транспортных средств.
W038 — внезапные громкие звуки
W039 — Падающие ледяные шипы
W040 — лавина на крыше

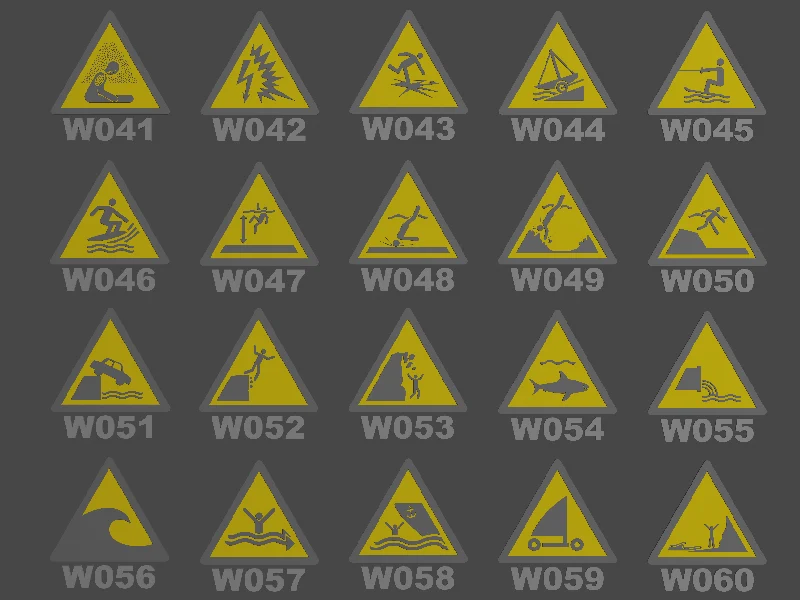

W041 — опасность для дыхания
W042 — опасность вспышки дуги
W043 — тонкий лед
W044 — стапель
W045 — площадка для катания на водных лыжах или буксируемой воде.
W046 — серфинг
W047 — глубокая вода
W048 — мелководье
W049 — затопленные объекты
W050 — внезапное падение в бассейне
W051 — без ограждения и незащищенных кромок
W052 — нестабильный край обрыва
W053 — неустойчивый обрыв
W054 — акулы
W055 — Сброс сточных вод
W056 — зона опасности цунами
W057 — сильное течение
W058 — зона катания на лодках
W059 — пляжные транспортные средства колесные; лендсерфинг; катание на песчаных яхтах; ветровые тележки
W060 — приливы

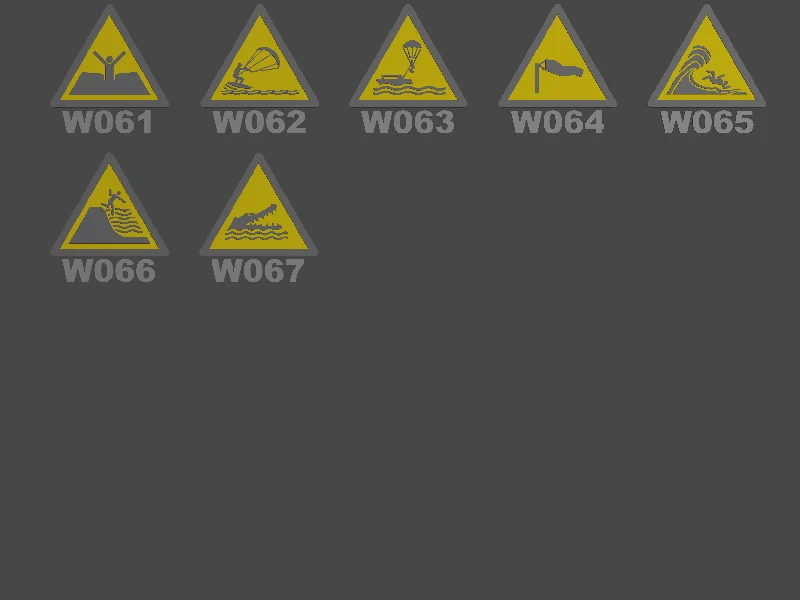

W061 — зыбучие пески, грязь, глубокая грязь или ил.
W062 — кайтсерфинг
W063 — парасейлинг
W064 — сильный ветер
W065 — высокий прибой или большие прибойные волны.
W066 — Внезапное падение на глубокую воду
W067 — аллигаторы, кайманы и крокодилы
