Магнитный MMU - интерфейс сухого бокса.........
Резюме
Удобно подключайте сухой бокс к MMU внутри корпуса 3D-принтера. Каждую трубку из ПТФЭ можно легко идентифицировать по номерной бирке и иметь цветную бирку, которую можно снять с конца трубки и поместить в слот MMU, чтобы указать загруженную нить.
Все трубки из ПТФЭ магнитно прикрепляются к интерфейсу MMU и герметизируются от влаги магнитными торцевыми крышками, если они не подключены к интерфейсу MMU.
Основные характеристики
герметичный путь нити от сухого бокса через интерфейс MMU до MMU
быстрое соединение/отсоединение трубок из ПТФЭ с помощью кольцевых магнитов
магнитные торцевые заглушки для всех трубок из ПТФЭ, не подключенных к интерфейсу MMU
возможность использовать любую металлическую поверхность, чтобы просто закрепить концы трубок из ПТФЭ.
бирки с номерами для слотов сухого бокса
бирки с номерами для концов трубок из ПТФЭ
съемные цветные бирки на концах трубки из ПТФЭ для быстрого определения цвета нити
бирки того же цвета можно снять с конца трубки и прикрепить к вашему MMU (при использовании ремикса «подвесной» версии MMU)
предназначен для расширения/подключения моего сухого бокса Ikea Samla 45l Filament Buffering к MMU через интерфейс корпуса MMU
Детали и функции

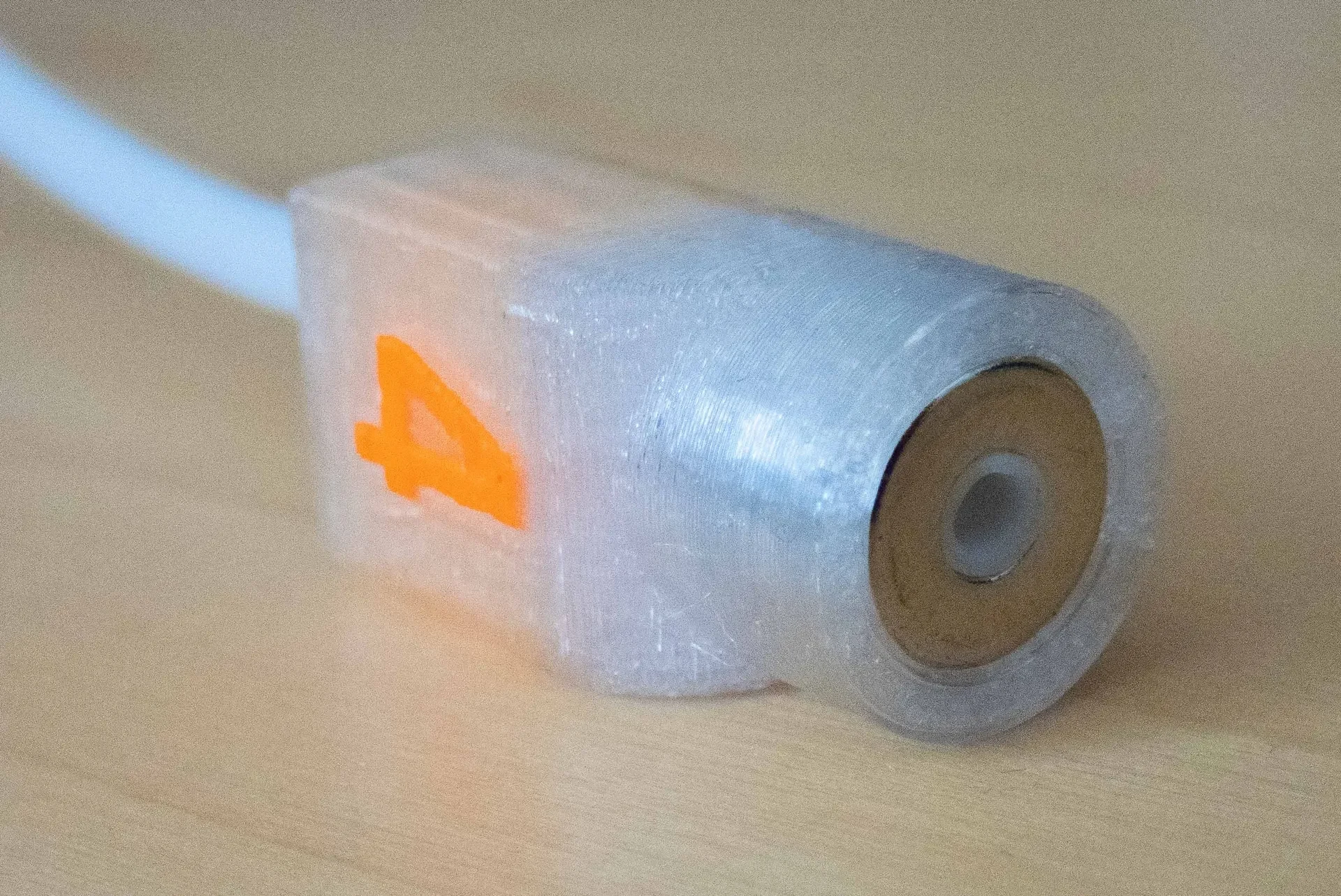

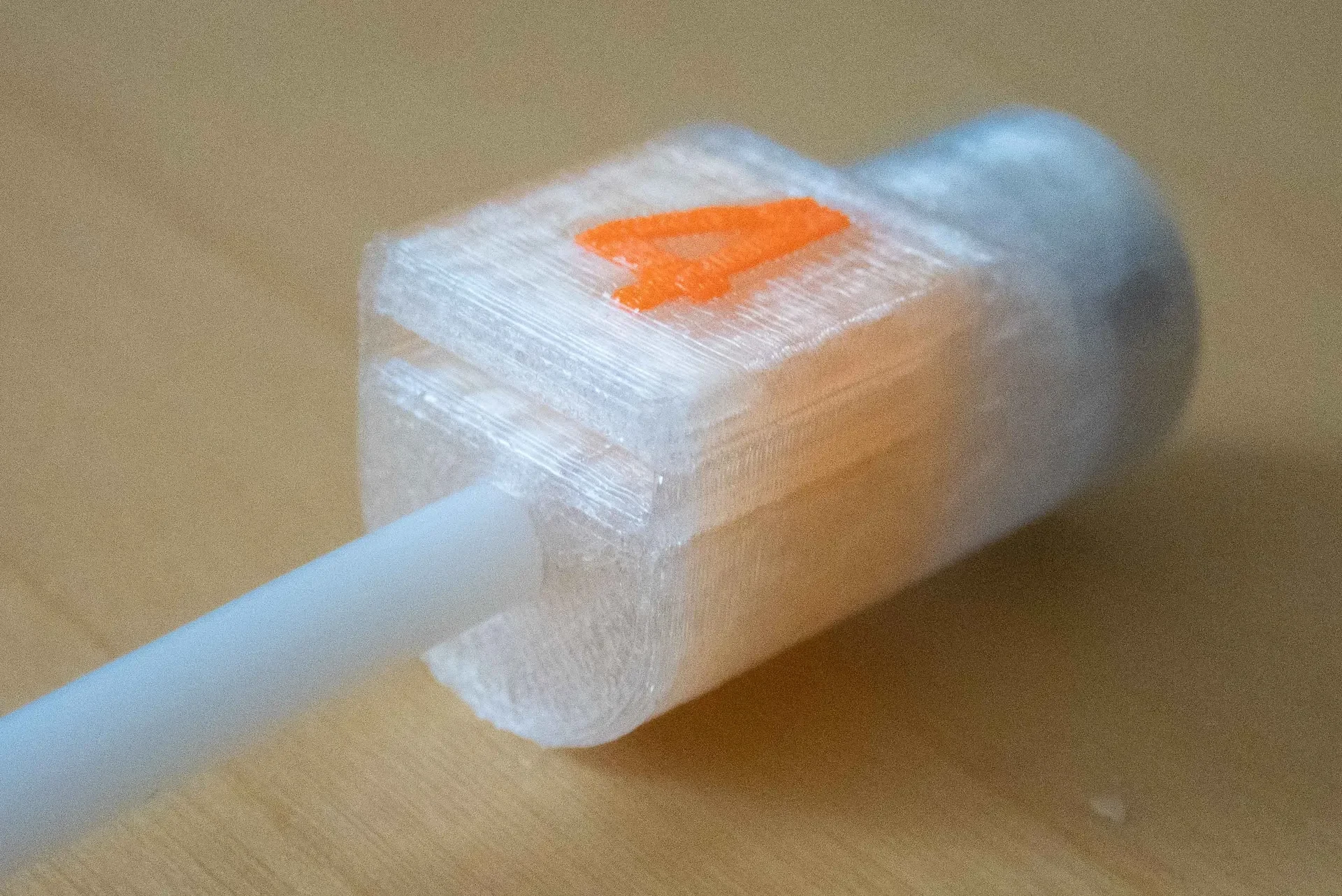

Концевой соединитель трубки из ПТФЭ
Печать на нескольких материалах, которая удерживает кольцевой магнит, который используется либо для привязки к партнерскому кольцевому магниту в интерфейсе корпуса MMU, либо к партнерскому кольцевому магниту в торцевой крышке трубки. Трубку из ПТФЭ можно протолкнуть через соединитель и магнит.
На разъеме напечатан номер нити, обозначающий слот для нити в соот��етствующем сухом боксе.
Если вы распечатаете сухой бокс и все детали, подключенные к сухому боксу, одного цвета, то даже можно будет сразу увидеть, какой сухой бокс является источником ПТФЭ-трубки.
Кольцевые магниты плотно входят в разъем. Я рекомендую сложить все кольцевые магниты в один ряд и снять один с той же стороны, так как все магниты должны быть ориентированы в одном направлении.

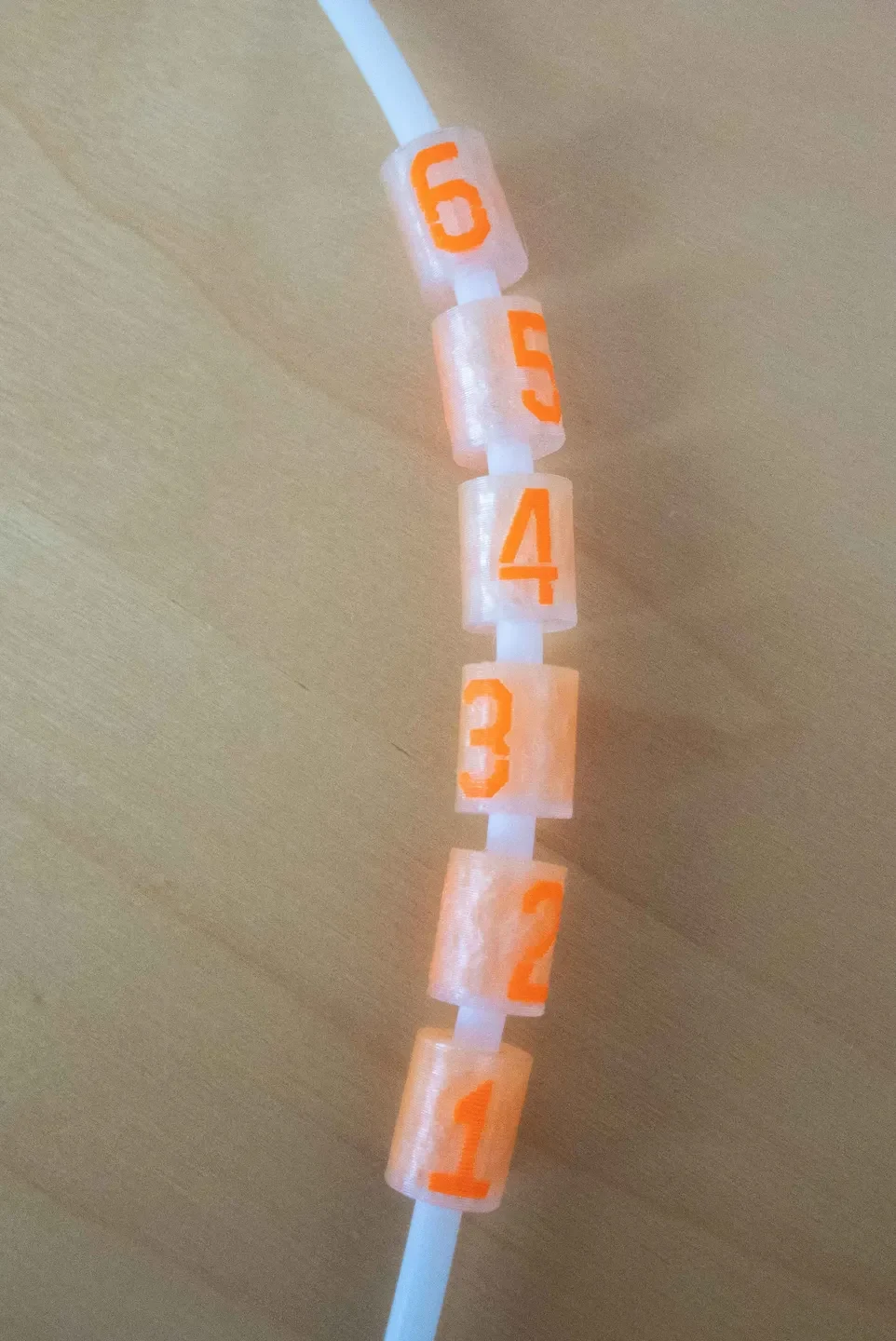

Трубное кольцо из ПТФЭ
Печать на нескольких материалах для обозначения номера нити на выходе из сухого бокса.

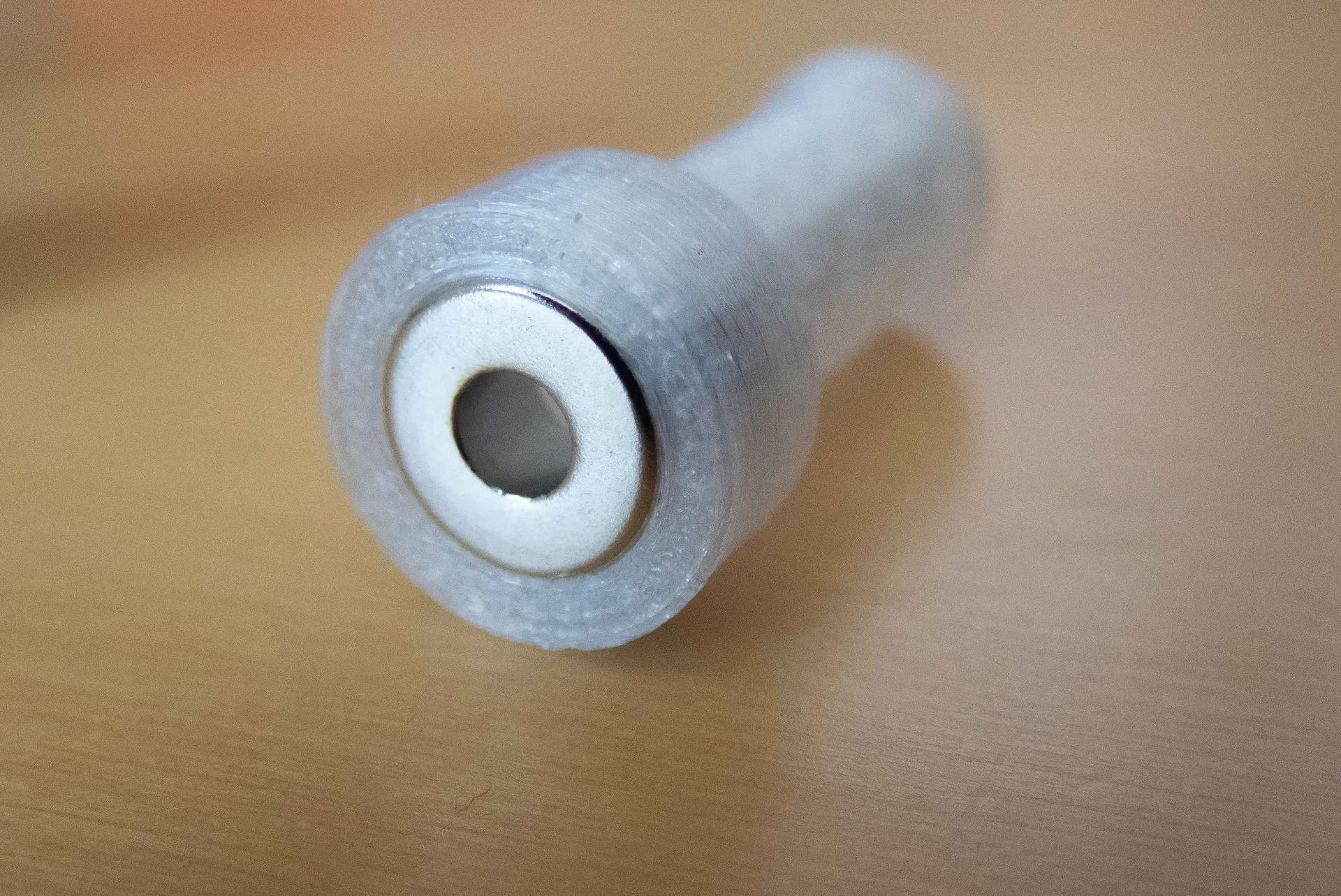

Торцевая крышка трубки из ПТФЭ
Торцевая крышка трубки закрывает любые открытые, не подсоединенные трубки из ПТФЭ от влаги.
При вдавливании магнита в торцевую крышку обратите внимание на ориентацию магнита, которая противоположна торцевым крышкам трубки.

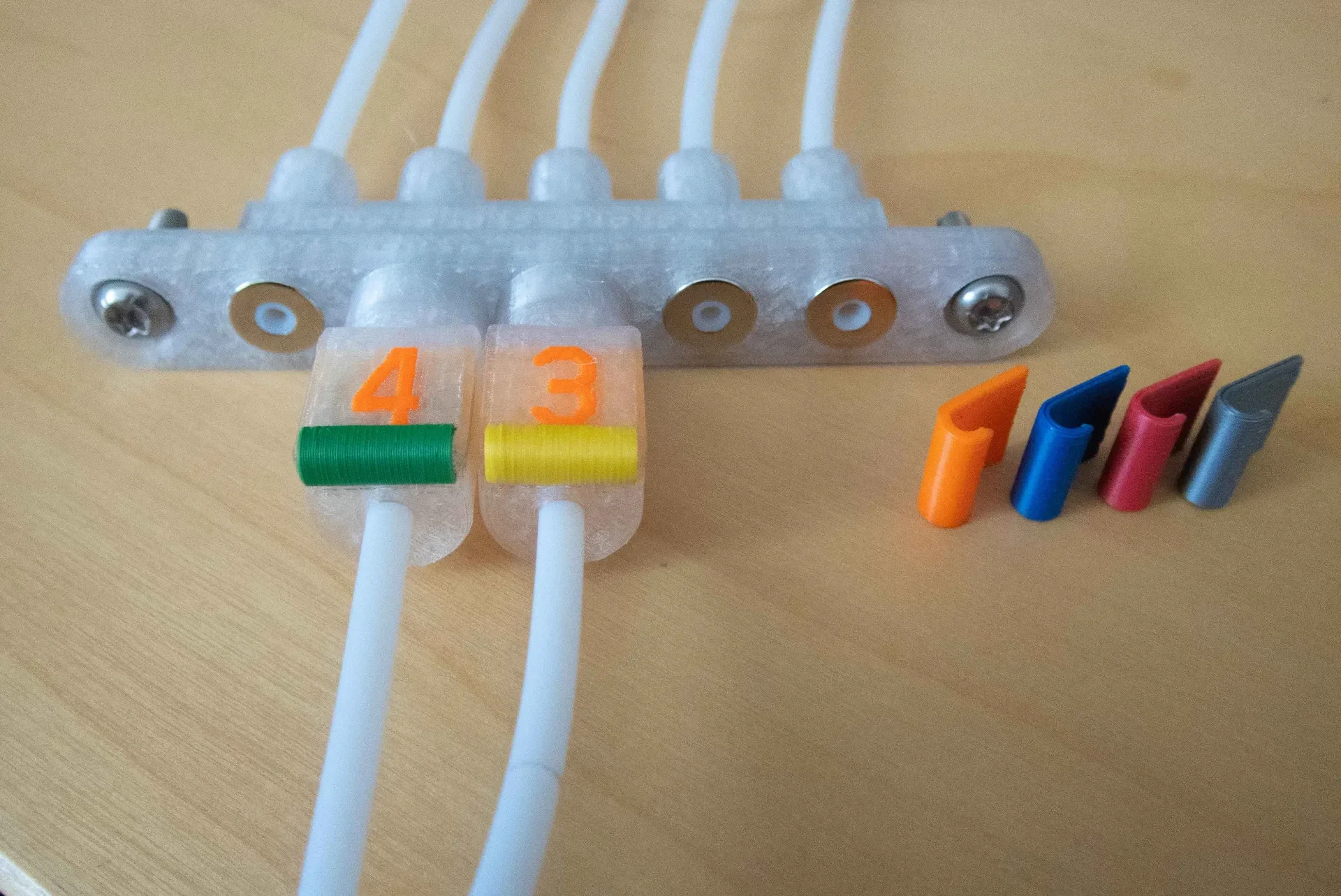

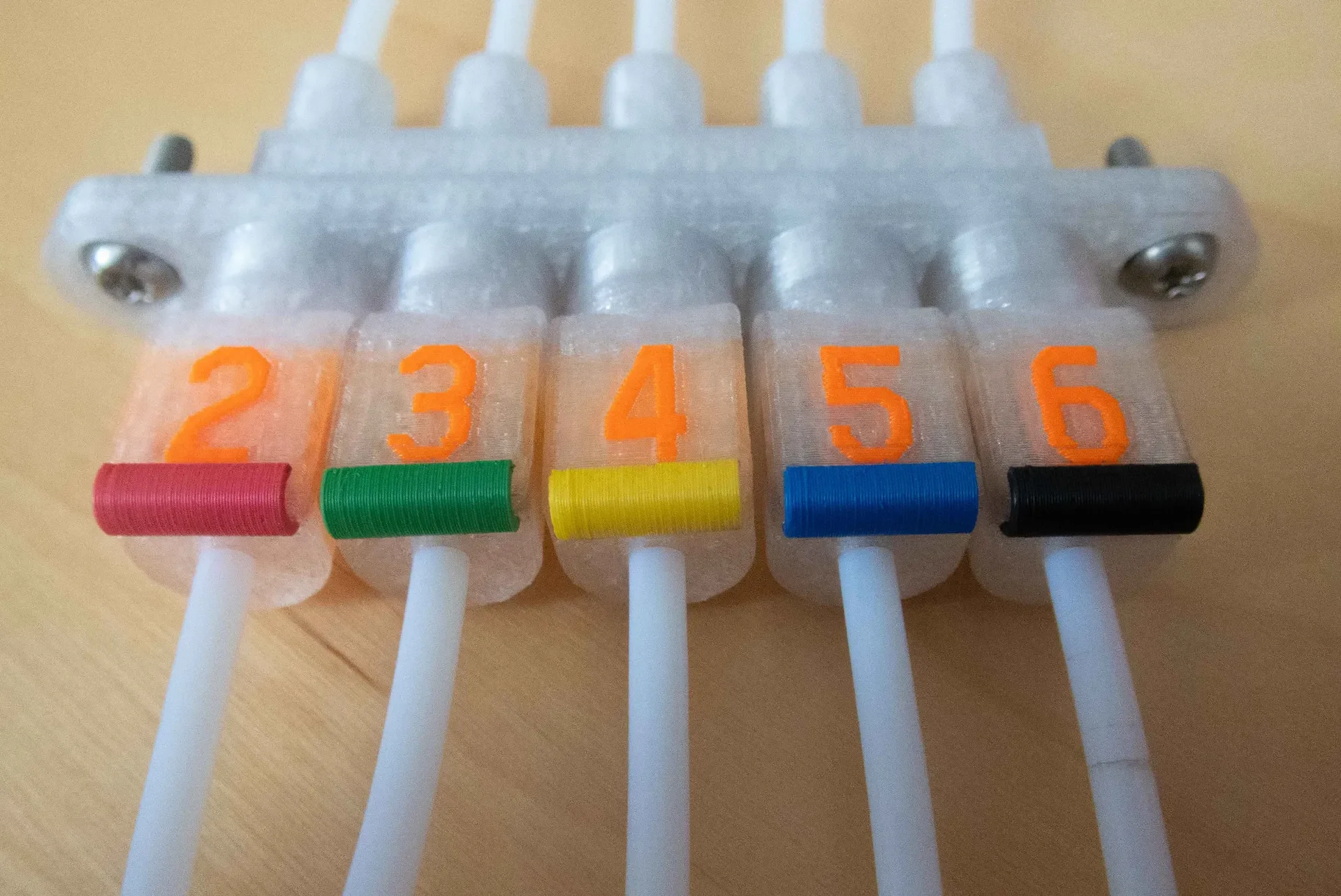

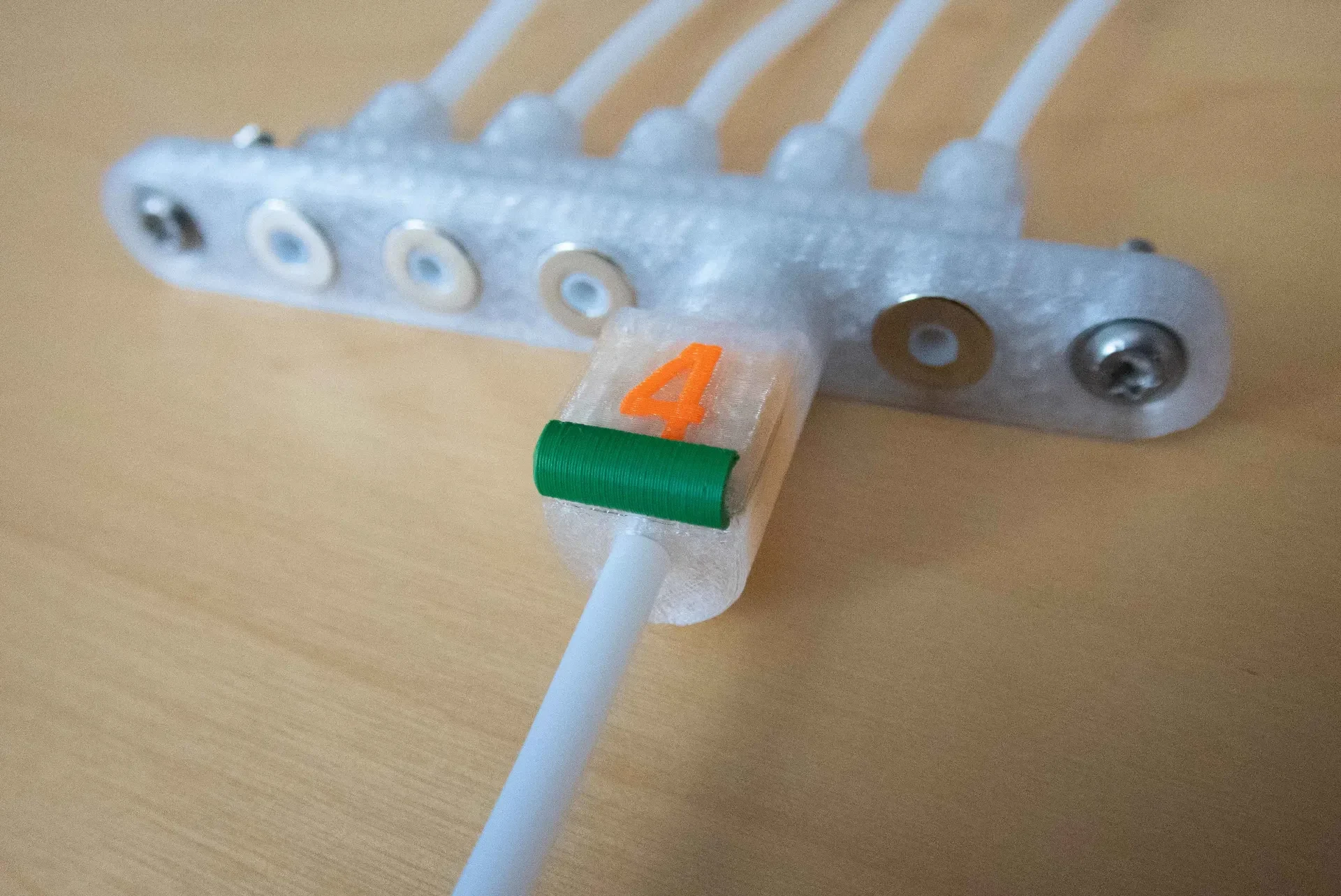

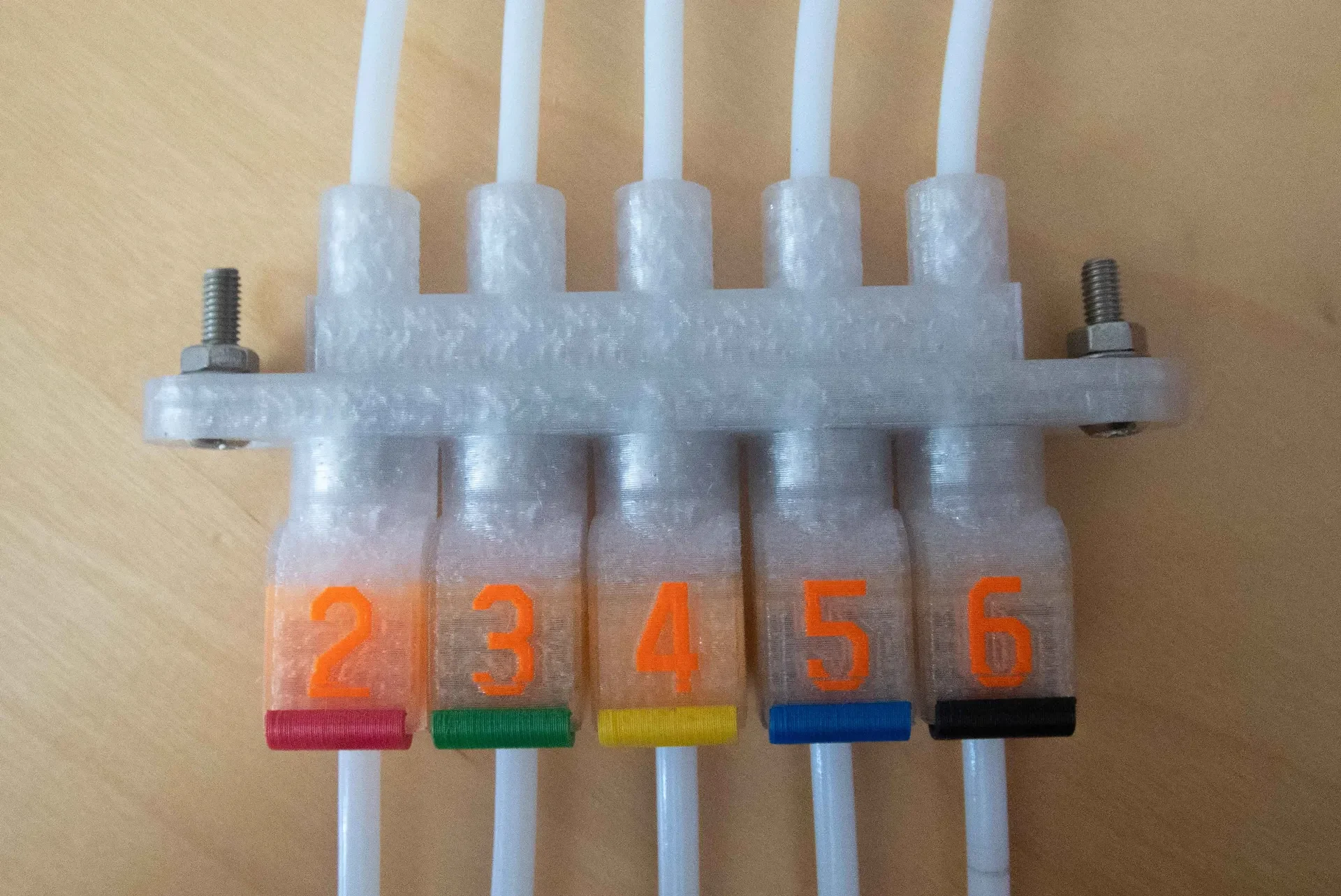

Интерфейс корпуса MMU
Интерфейс корпуса MMU предназначен для привинчивания к корпусу 3D-принтера и позволяет защелкивать концевые соединители трубок из ПТФЭ тех нитей, которые должны быть направлены в слоты MMU.
Постарайтесь сделать путь нити от MMU до интерфейса корпуса MMU как можно более коротким, так как этот путь нити придется добавлять к длине нити, которая вытягивается из MMU из экструдера, и определяет длину нити, которая должна быть буферизована. Дополнительная длина пути нити необходима, когда вы вручную проталкиваете нить между интерфейсом корпуса MMU и MMU, когда вы выполняете замену нити для MMU. Обратите внимание, что вам не нужно заботиться о буфере нити при замене нити на вашем MMU, если буфер находится внутри сухого бокса или где-то перед ним.
При вдавливании магнита в торцевую крышку обратите внимание на ориентацию магнита, которая противоположна торцевым крышкам трубки.

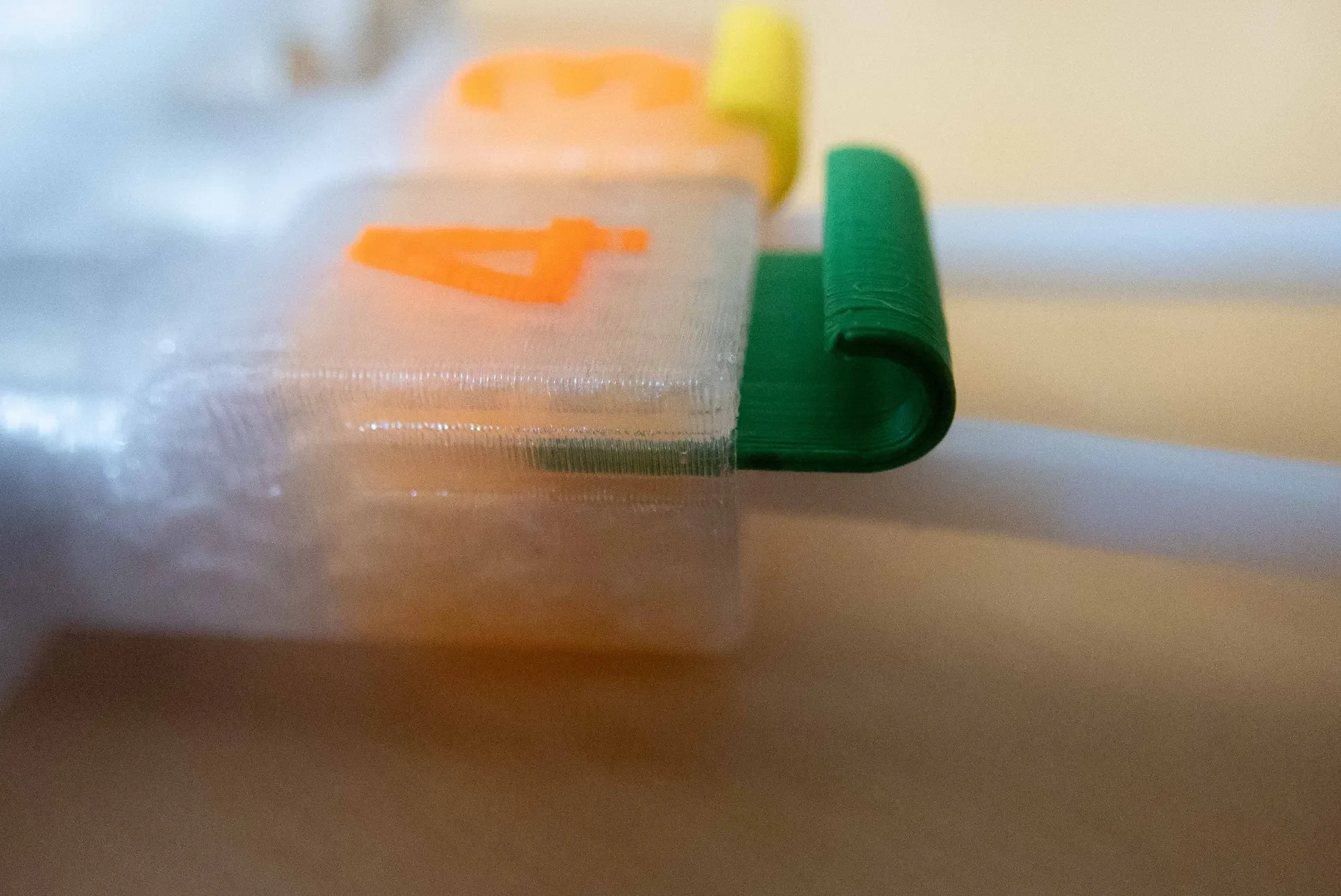

Дополнительно: Цветная бирка
Цветная бирка представляет собой небольшой крючок, напечатанный на каждой используемой вами нити. Он может располагаться либо на концевом разъеме трубки (если он не подключен к интерфейсу корпуса MMU), либо на самом MMU у соответствующего светодиода подвешенной панели управления MMU. Я распечатываю один из них после покупки новой нити или сразу после калибровки нити.
Опционально: сепаратор трубок
Чем больше трубок у вас висит вокруг ваших сухих боксов, тем больше вам следует их использовать, чтобы иметь обзор. Выберите комбинацию и количество разделителей из исходного проекта так, чтобы они соответствовали вашим потребностям. Я также поместил некоторые из них в печатную платформу проекта 3MF. Возможно, вам придется немного отшлифовать перед смыканием деталей, чтобы детали продолжали скользить при приложении разумного усилия.
