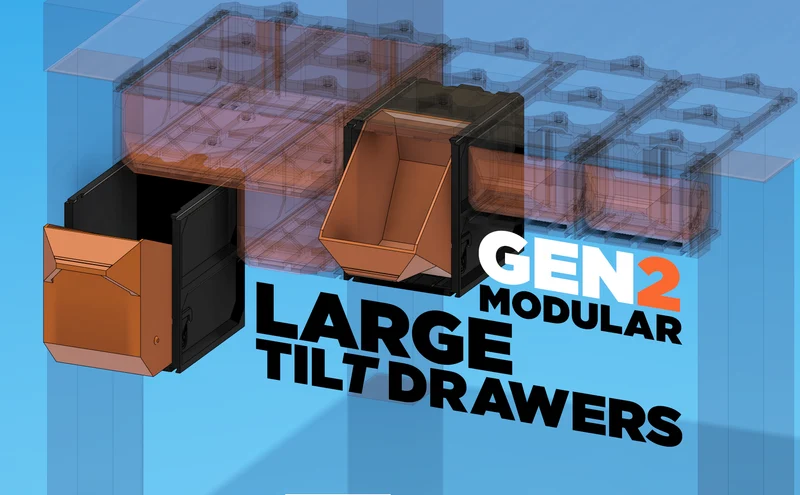

Большие модульные наклоняемые ящики Gen2 (LEGACY).........

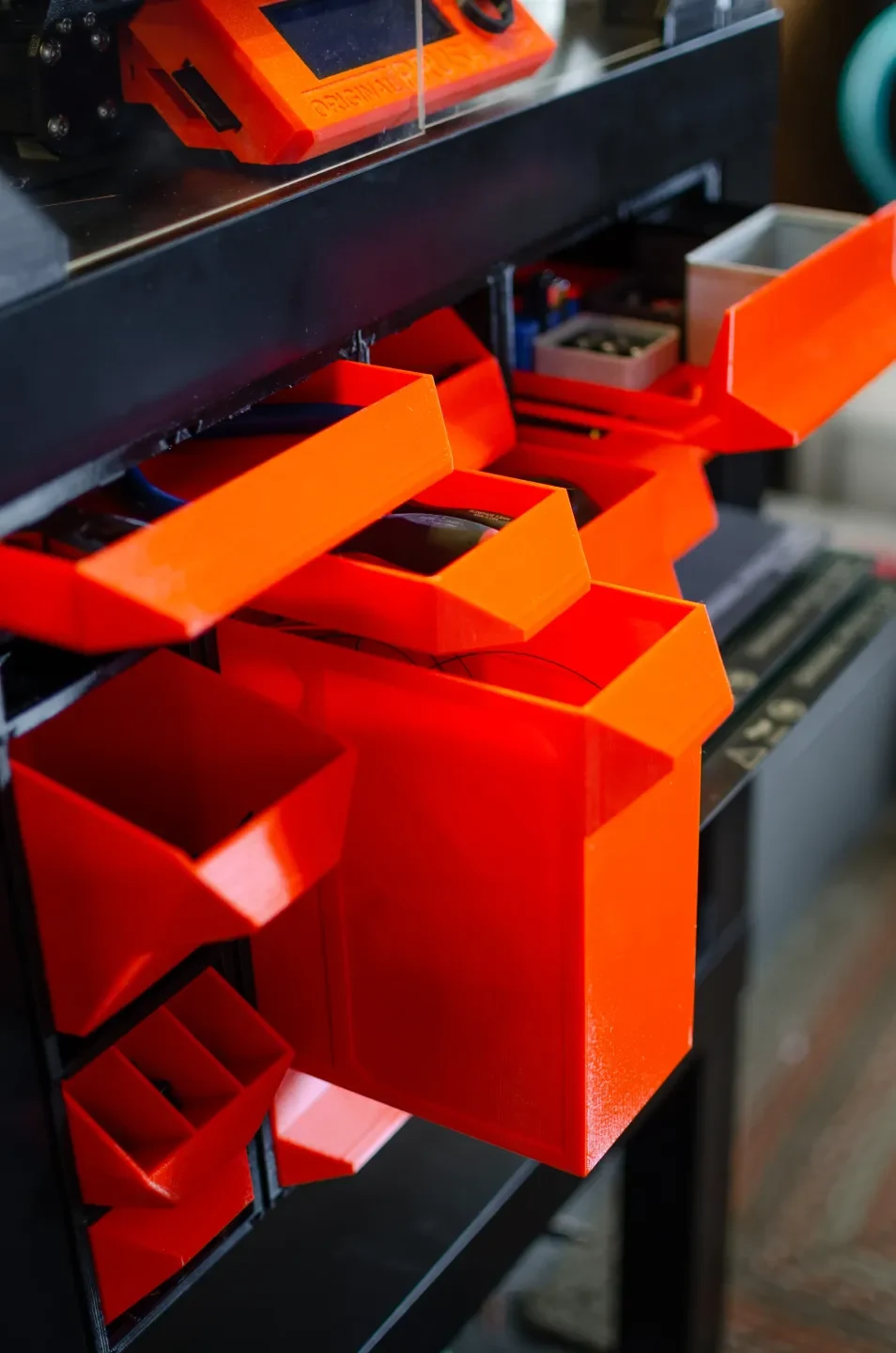

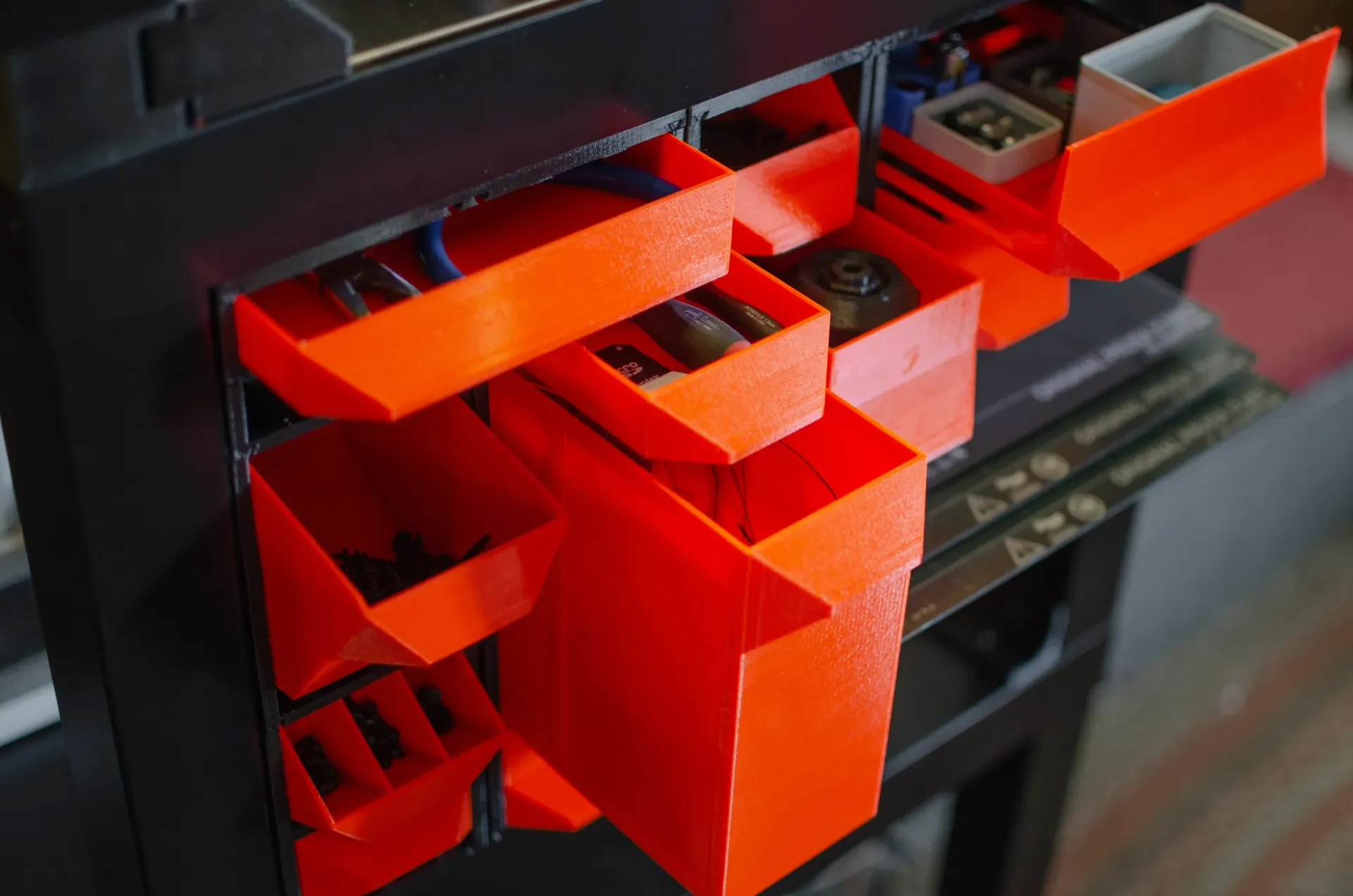

Новое поколение популярных ящиков Lack Tilt. Большие модульные наклонные ящики Gen2 являются частью разработанной мной модульной системы хранения GEN2, которая имеет упрощенный метод установки, позволяющий переставлять и настраивать планировку за считанные минуты.

Первоначально разработанные для «Оригинального КОРПУСА Prusa i3 MK3...», ящики Lack также нашли свое применение во многих столах, верстаках и других столах. Теперь, благодаря конструкции направляющих Gen2, вы можете быстро менять места хранения между рабочими зонами.

Загрузите интерактивный каталог GEN2 в формате PDF.

Особенности:
— Направляющие Gen2, позволяющие быстро и легко заменять и комбинировать различные конструкции систем хранения данных Gen2.
— В ящиках Lack Drawers также имеются дополнительные прорези для магнитов, позволяющие ящикам защелкиваться на месте с приятным щелчком.
— Стопоры ящиков не позволяют ящикам нападать на ваши ноги.
— Разработан для более крупных и простых в установке шурупов для дерева вместо исходной конструкции ящика без корпуса.

ОБОРУДОВАНИЕ
— Отвертка
— Шурупы с потайной головкой: (Метрические: от 4x25 мм до 4x16 мм) или (SAE: №6 или №8 длиной до 1 дюйма).
— Сверло меньшего диаметра, чем шурупы.
— Ручка, маркер или шило.
— Гайки М3
— Винты M3 M3x6 — M3x10

ИНСТРУКЦИЯ

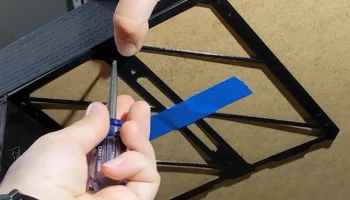

— Используйте шаблоны, чтобы отметить места отверстий на поверхности, на которую вы устанавливаете направляющую нужного размера.

— Просверлите отмеченные места сверлом диаметром меньше диаметра шурупа, который вы будете использовать.

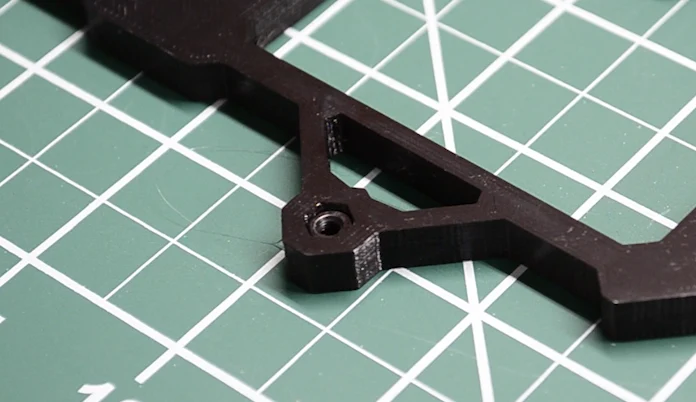

— Подготовьте направляющую к установке, вставив гайки М3 в шестигранные отверстия. Вы можете использовать винт M3, чтобы расположить и затянуть гайку на месте.

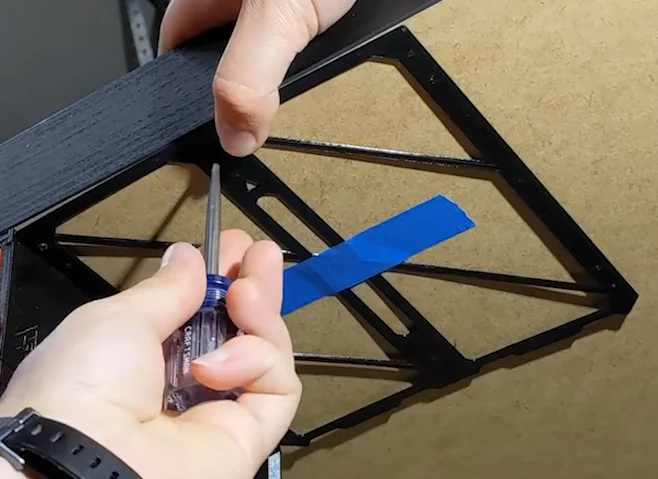

— Установите направляющую с помощью шурупов для дерева, используйте не менее 4 винтов на внешних углах для крепления одинарной направляющей и 6 для крепления двойной направляющей. (Дополнительные отверстия для винтов доступны, если вы планируете штабелировать более 2 рядов ящиков или содержимое, в��с которого превышает нормальный.)

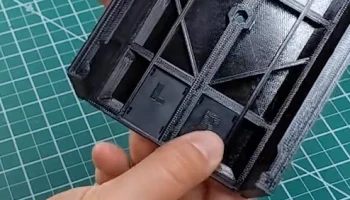

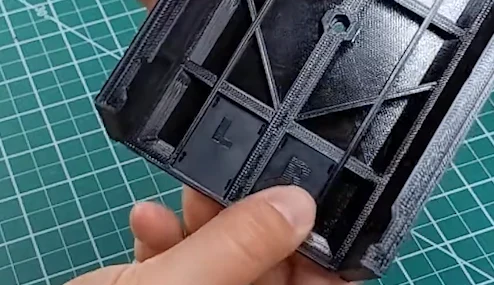

— Установите дополнительные ограничители ящиков, вставив их на место, так как они посажены с трением. Обратите внимание на ориентацию: выемка должна быть направлена вниз и вперед, чтобы пройти через прорезь. Тот, который помечен буквой «L», находится на левой стороне корпуса, а «R» — на правой стороне. (Смотря лицом к передней части корпуса)

— Вдвиньте корпус на место до упора или до совмещения с передней частью направляющей. (Если вы почувствуете какое-либо сопротивление, возможно, вам придется зачистить пластиковые дефекты вокруг охватывающих или охватывающих направляющих.

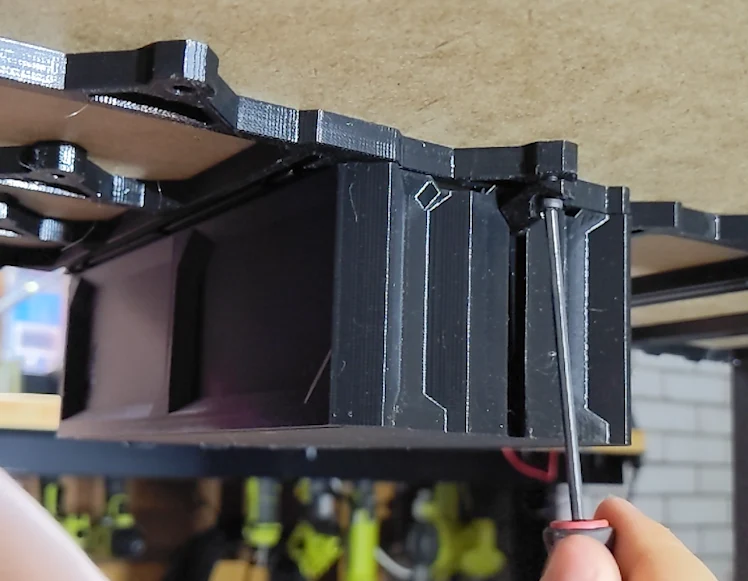

— Вставьте фиксатор направляющей в направляющую, расположенную на задней стороне корпуса ящика, до упора вверх, пока он не упрется в отверстие в направляющей, в котором находится гайка. Прикрутите винтами M3x8 или M3x10.

— Подготовьте ящик, установите дополнительный магнит, обратите внимание на полярность. (Если вам нужно снять магнит, вы можете использовать другой магнит, чтобы вытащить его с места, или использовать небольшой шестигранный ключ или скрепку, вставленную в отверстие под ним.)

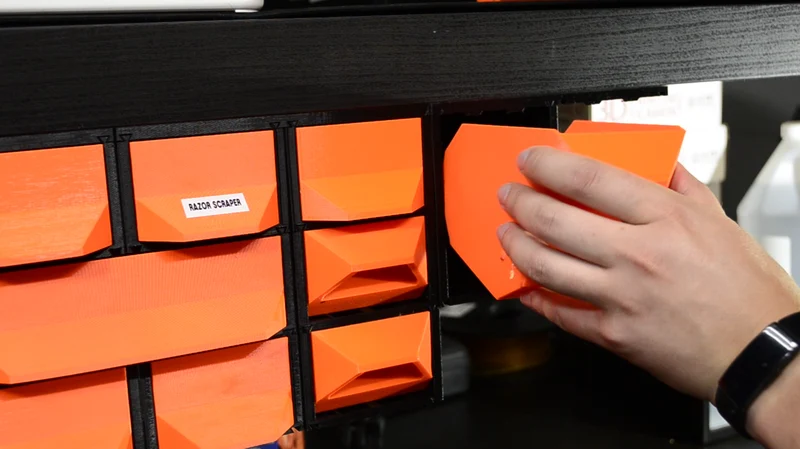

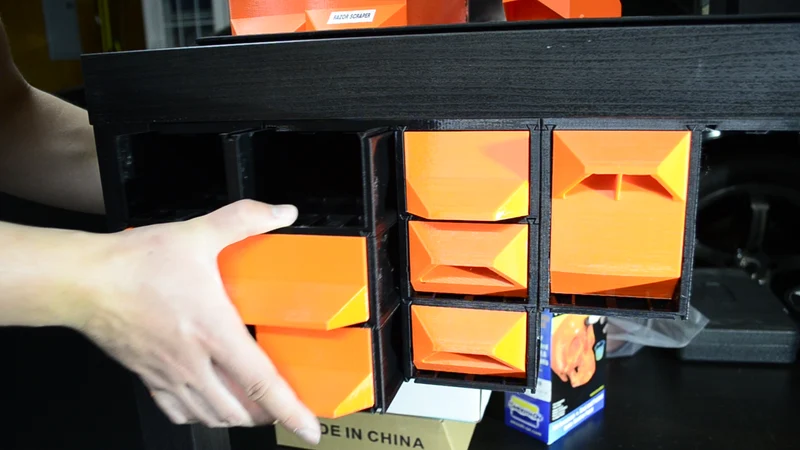

— Вставьте ящик, наклонив его назад при установке, чтобы пройти мимо выемок стопора ящика. Теперь ящик должен встать на место.

— Думаю, все готово, если только вы не хотите сделать больше ящиков :)

Установка ящиков друг под другом

— Это тот же процесс, что описан выше, но вместо установки «Rail Lock» в гайку на направляющей вам нужно будет вставить «Rail Lock Upper» на место на задней части корпуса выше или при установке более короткого ящика на одной линии с отверстием в корпусе над ним.
ПРИМЕЧАНИЕ. Под каждым ящиком можно установить только одинаковую или меньшую длину ящика.

РЕКОМЕНДУЕМЫЕ НАСТРОЙКИ ПЕЧАТИ

Нить: PLA (PETG или ABS для более тяжелого хранения).
Размер сопла: 0,4 мм
Высота печати: 0,2-0,35 мм
Заполнение: 10-20%
