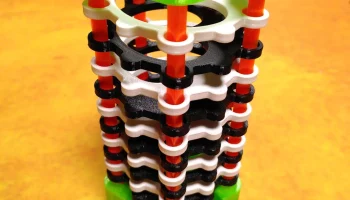

Магнитно-левитирующая башня для игральных костей.........
Одна из этих парящих игрушек с магнитными кольцами лежит у меня на полке уже довольно давно, и она послужила источником вдохновения для создания этой башни.
Башня состоит из отдельных уровней с магнитами, удерживающими друг друга на расстоянии. Рельсы удерживают все на месте, а основание и верх связывают всю башню вместе.
Нужны магниты
Диаметр 6 мм и толщина 3 мм, хорошие, их 60 штук.
Распечатать инструкцию и разместить магнит.
Верхняя и нижняя часть напечатаны с отверстиями для магнитов сверху. Поскольку магниты расположены не близко к рабочей пластине, я предпочитаю приклеивать их позже, вместо того, чтобы приклеивать их к одному из винтов хотэнда и разрушать печать. Сегменты достаточно тонкие, чтобы во время печати можно было добавлять магниты.

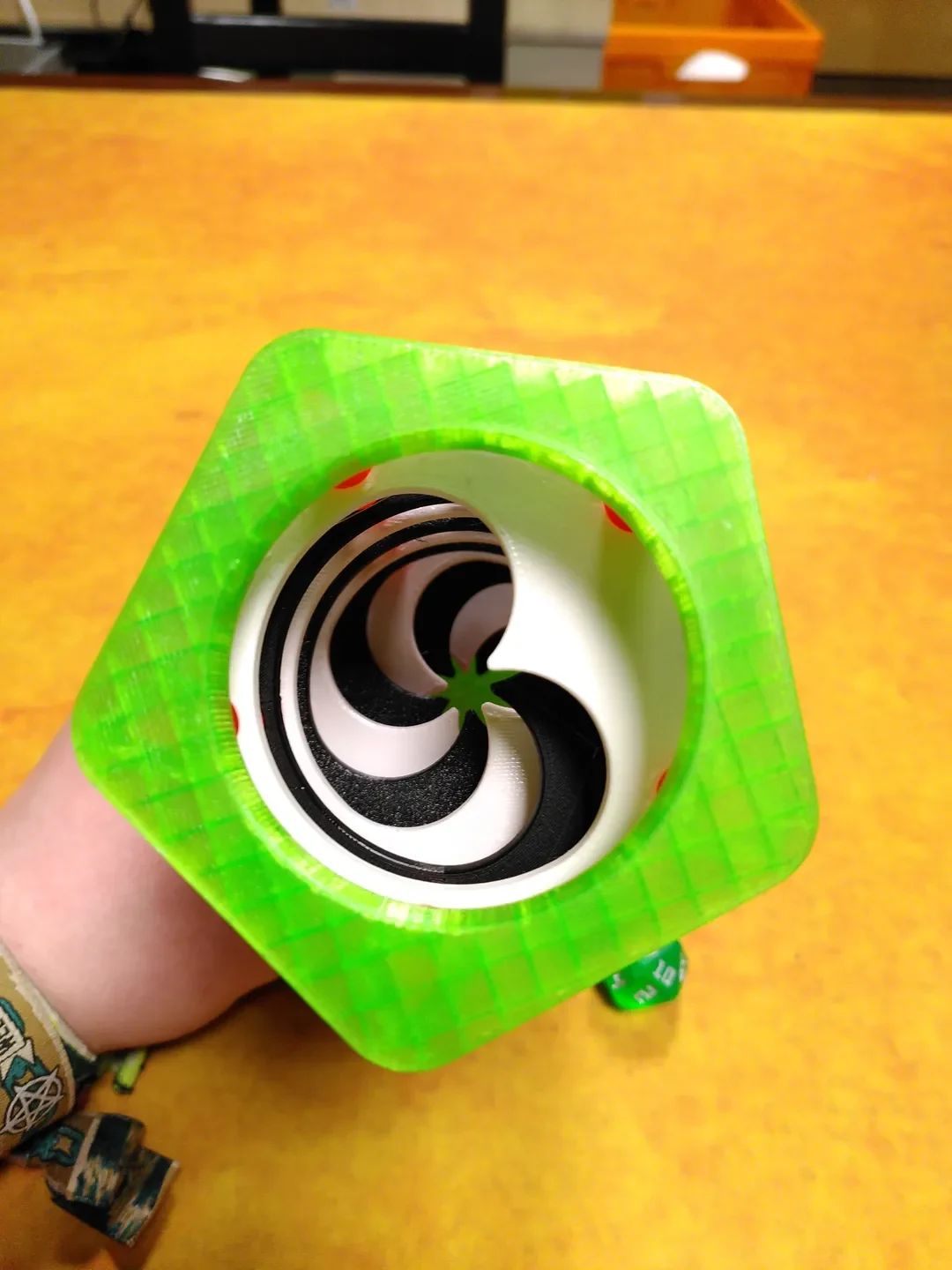

Расположите все магниты в ��дном направлении. Особенно это важно для сегментов, так как при сборке нужно переворачивать каждый второй сегмент. Вы можете видеть на картинке черно-белые сегменты, напечатанные в одной ориентации и с одинаковой ориентацией магнита. Затем во время сборки один из цветов переворачивается, чтобы уровни оставались плавающими, а также сохранялись пригодные для использования лестницы для пути движения. 10 сегментов прекрасно вписываются в диапазон рельсов. Вы можете сделать так, чтобы траектория движения поворачивала влево или вправо.
Что касается направляющих, я рекомендую распечатать верхнюю и нижнюю часть, а также одну из направляющих, чтобы проверить, насколько плотно они прилегают. Если необходима регулировка, используйте компенсацию xy в слайсере и напечатайте красивую подходящую направляющую. Клей также может быть полезен.

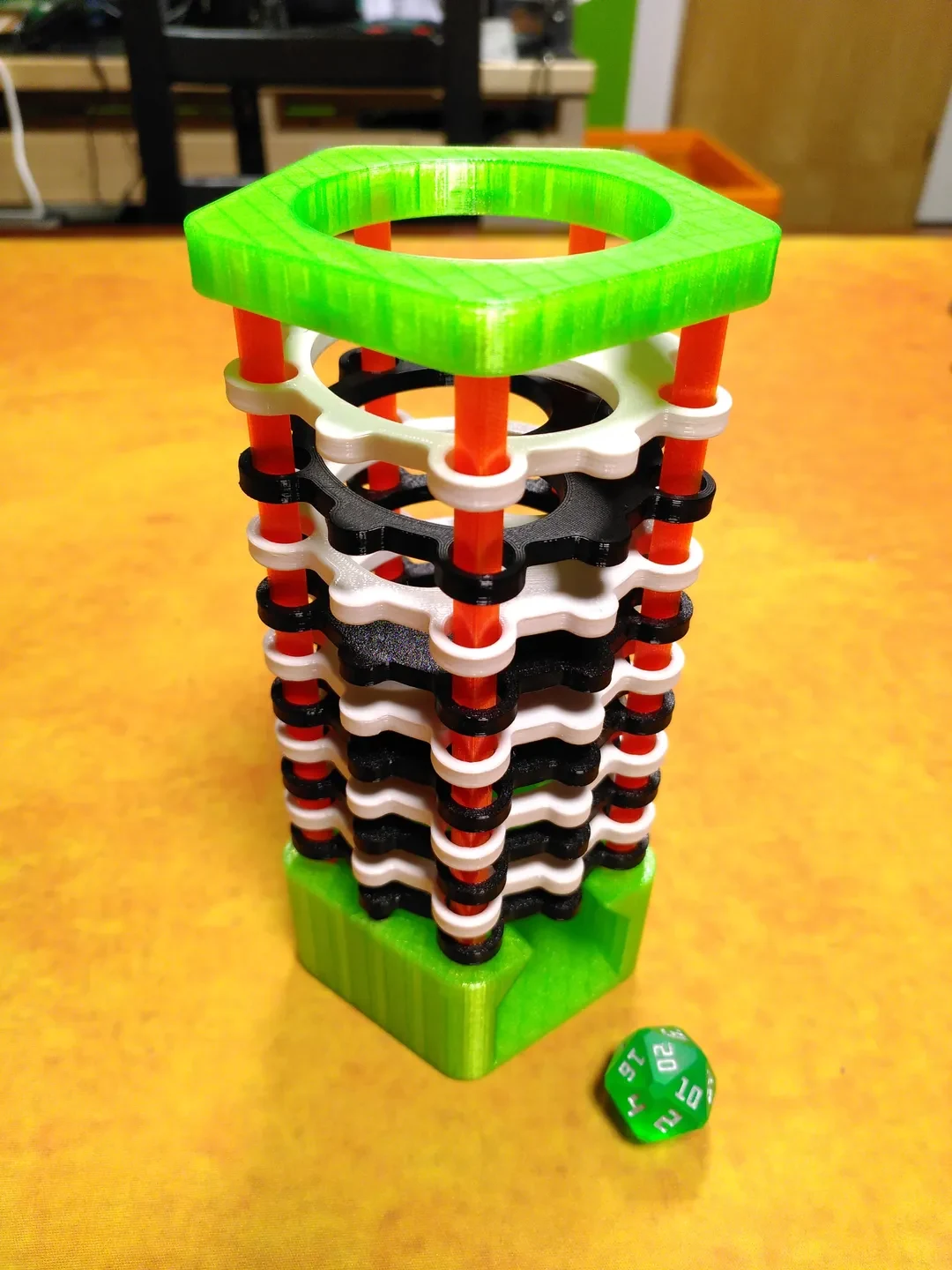

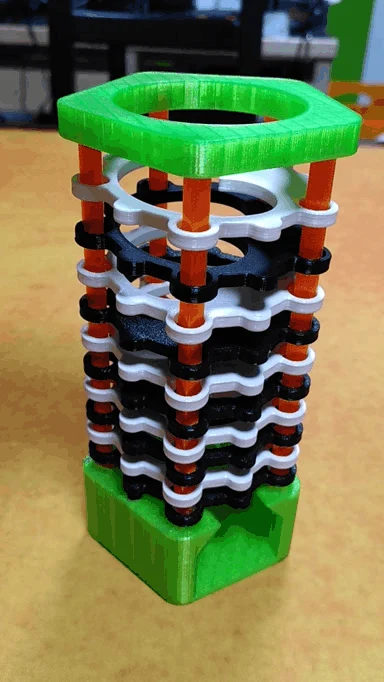

На фотографиях вы можете видеть прототип, я сделал основание выше, и на проеме нужно немного перемычек или опор.
Отказ от ответственности: игральные кости на фотографиях — мое собственное творение. Если вас это интересует, посетите мой профиль в Instagram и свяжитесь со мной там. То же самое и с печатью по требованию. У меня нет магазина, я выполняю заказы и печатаю по требованию, если позволяет мое время.
