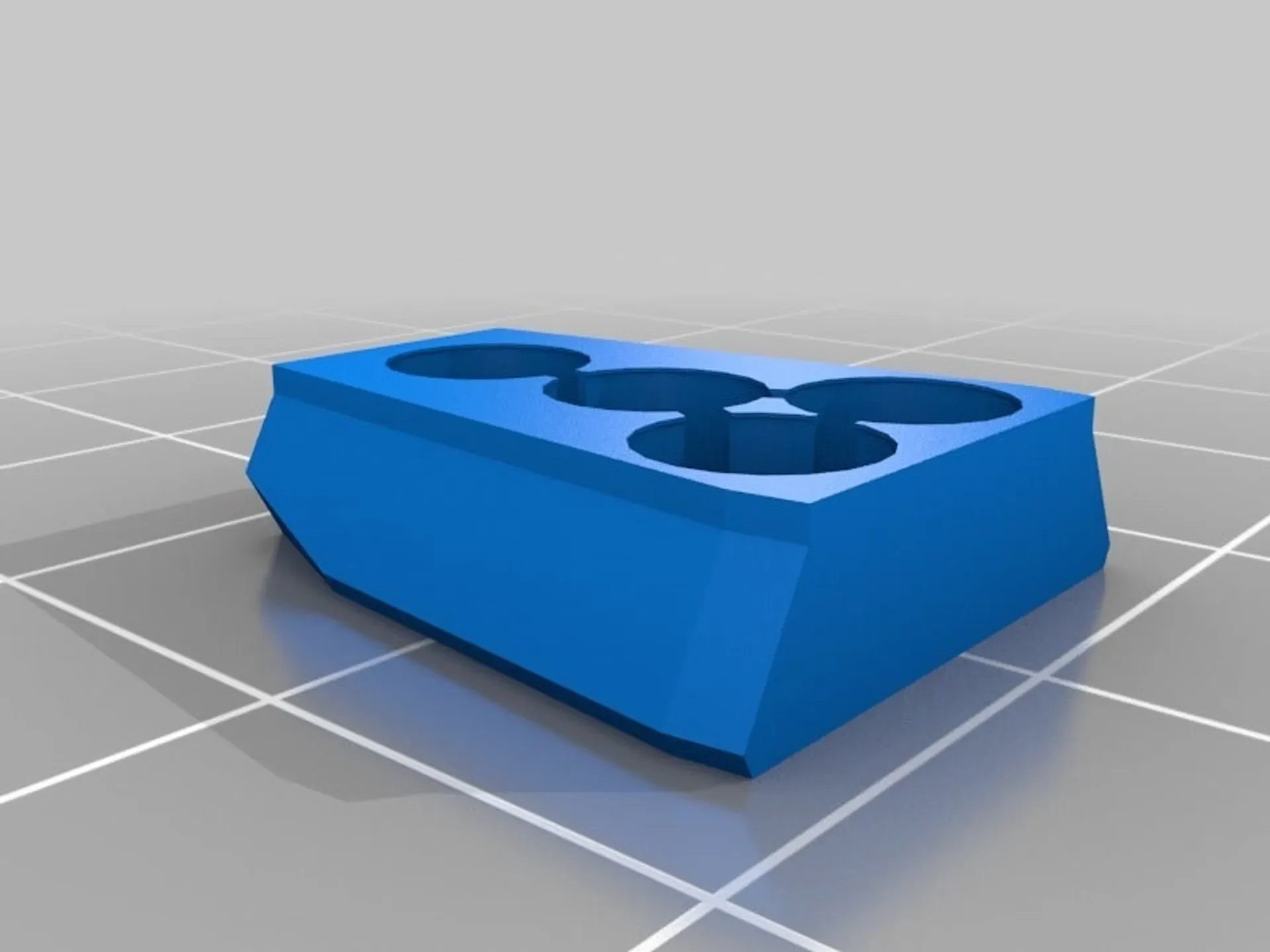

Универсальная система крепления объектов MultiClip.........

Я был новичком в 3D-печати. Как и многие другие, я вскоре начал просматривать объекты в Интернете и изменять их в соответствии со своими потребностями. Одна вещь, которая поразила меня спустя относительно короткое время, заключалась в том, что большую часть времени я изменял объекты других людей, потому что они мне нравились, но их нельзя было смонтировать так, как мне было нужно.

Возможно, я что-то упустил из виду — оставьте комментарий, если вы знаете лучше — но я также не смог найти каких-либо выдающихся попыток абстрагировать точки монтирования от объектов, чтобы ремиксы, которые по сути состоят из реинжиниринга фикстур объекта, стали менее частыми.

Вот почему я решил начать разработку собственной системы. По сути, он представляет собой конструкцию со скользящим зажимом (или шипом), которая уже претерпела немало изменений. На данном этапе я больше не буду вносить серьезные изменения в конструкцию клипс, так как за последний год они уже неоднократно доказывали себя очень удобными и прочными.

Он пытается объединить следующие основные цели:

легкая печать (особенно FDM)
минимальный размер (достаточно большой для винта среднего размера)
безболезненное нанесение (с использованием тщательно продуманных направляющих плоскостей и печатных помощников по выравниванию)

прочность (один зажим PLA с заполнением 30% рассчитан как минимум на 10 кг непрерывного веса и 3 кг сопротивления)
Если вы собираетесь создавать объекты с использованием дизайна MultiClip, постарайтесь придерживаться следующих рекомендаций. Они предназначены для сохранения максимальной взаимозаменяемости между клипами и объектами.

Не изменяйте размер клипа; вместо этого попробуйте использовать несколько клипов там, где это необходимо.

попробуйте расположить несколько клипов по вертикали на расстоянии 35 мм (сверху вниз) или на любое кратное ему расстояние.
попробуйте расположить их по горизонтали на расстоянии 25 мм (от левого до левого угла) или на любое кратное ему расстояние.

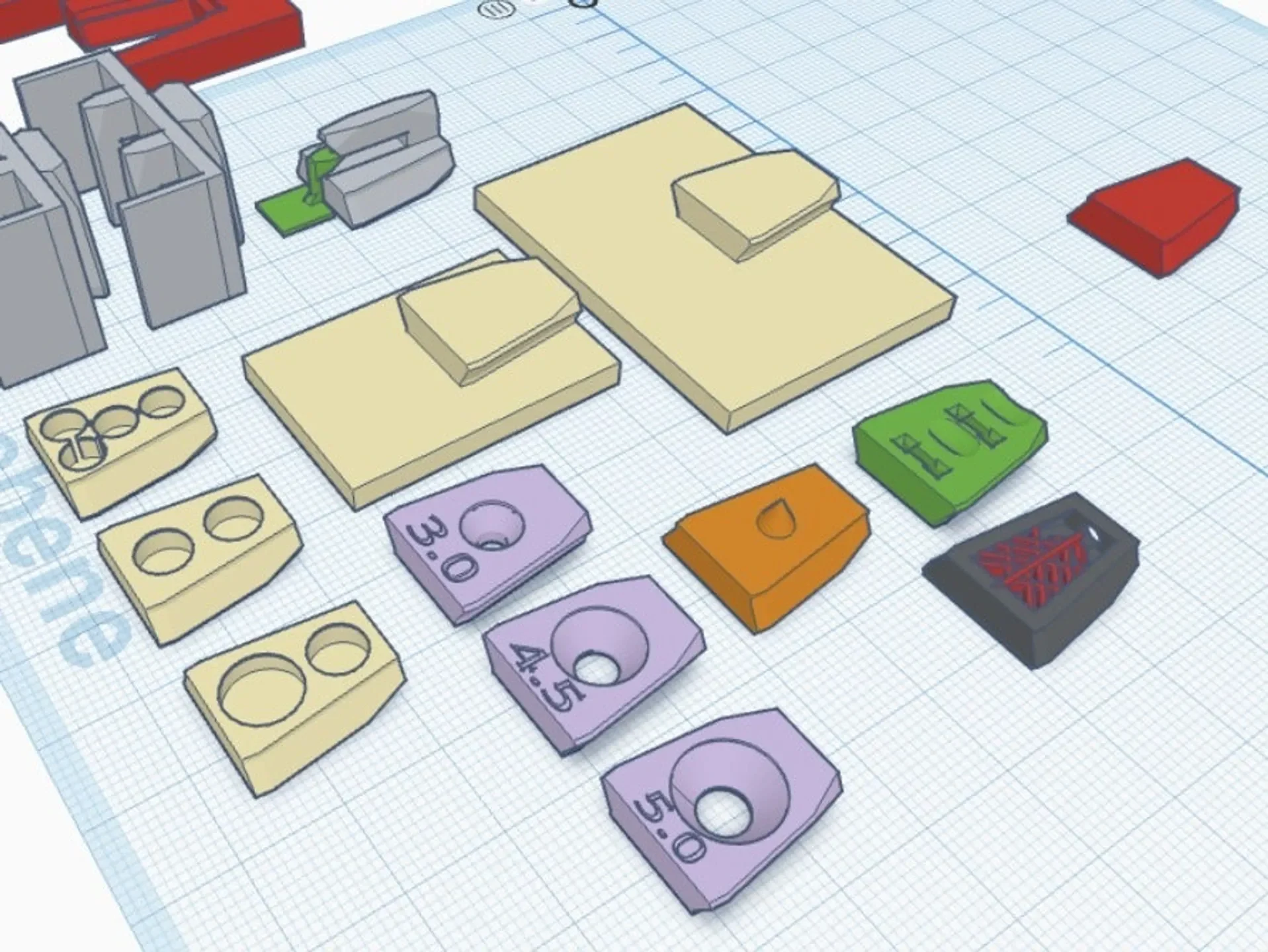

Вы можете найти готовый к работе объект MultiClip в TinkerCad!

Я также разработал две формы крепления для зажима; т��т, который предназначен для того, чтобы требовать некоторых усилий, чтобы защелкнуться на месте, и который не может легко сняться, и тот, который предназначен для простого вставления и выдвижения без особых усилий, для объектов, которым требуется фиксированная точка крепления, а также легкое удаление. Пожалуйста, посетите мою страницу с шаблонами монтирования для получения дополнительной информации.

Теперь я регулярно выпускаю новые вещи с помощью системы MultiClip, как для публичного использования, так и в качестве примеров.

Кроме того, я настоятельно рекомендую вам создавать ремиксы клипа для создания новых возможностей монтажа объектов, которые я еще не реализовал. Комментарии и предложения также приветствуются.

Обновление: 10.10.2020. Теперь доступны зажимы для крепления радиатора Kermi.
В коллекции довольно много новых объектов MultiClip (ссылка выше).
Обновление 21 сентября 2018 г. Обновлен помощник выравнивания.

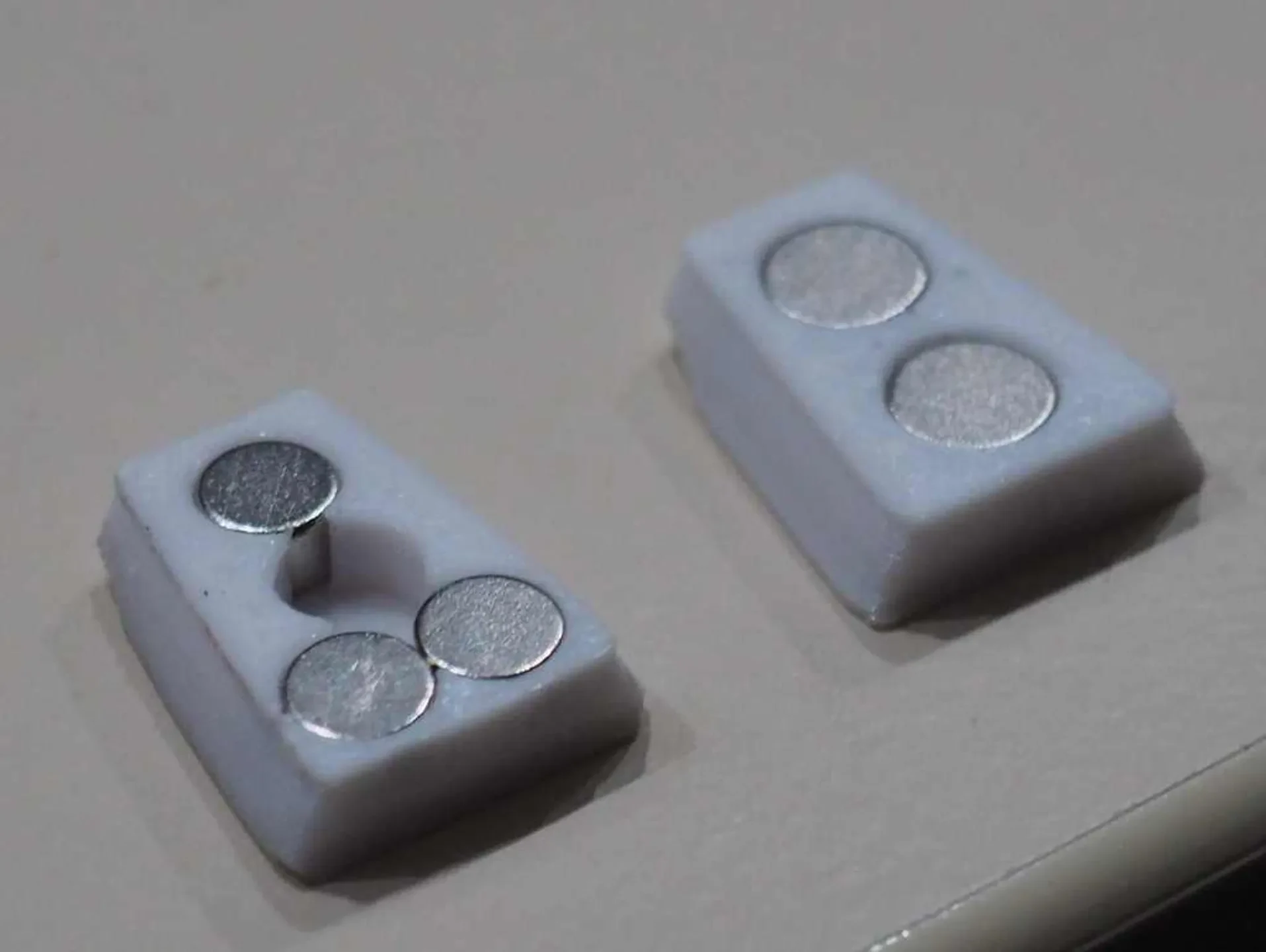

Новинка: клей MultiClip!

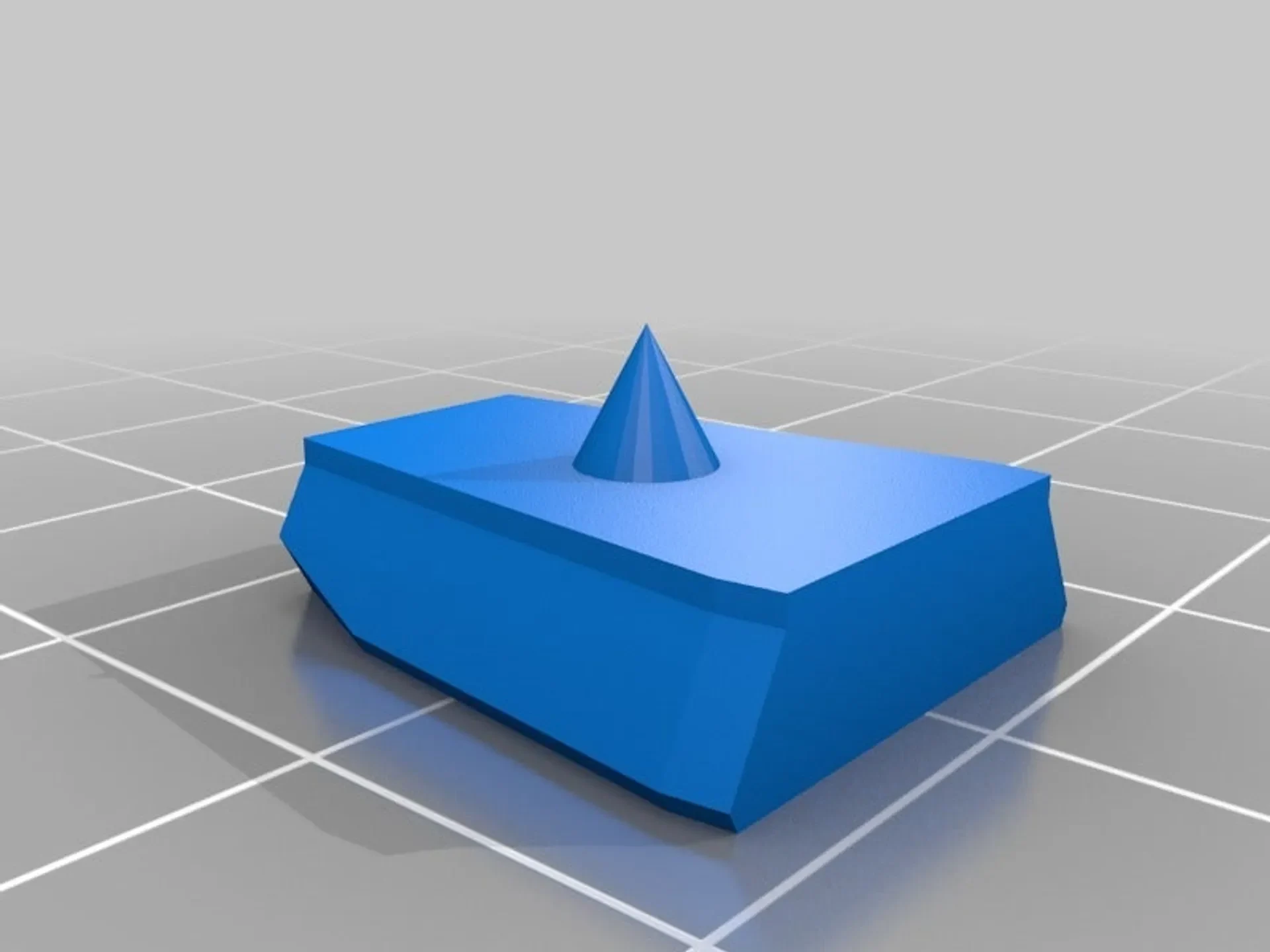

Обновление 26 августа 2018 г. улучшены и исправлены модели для винтов MultiClip 3 мм и 4,5 мм и зажима-маркера отверстий для винтов.
новый MultiClip для винтов диаметром 5 мм и диаметром головки 10 мм. Для такого прочного винта рекомендуется использовать ABS для печати зажима.
Обновление 4 апреля 2018 г., улучшенный вспомогательный инструмент выравнивания.

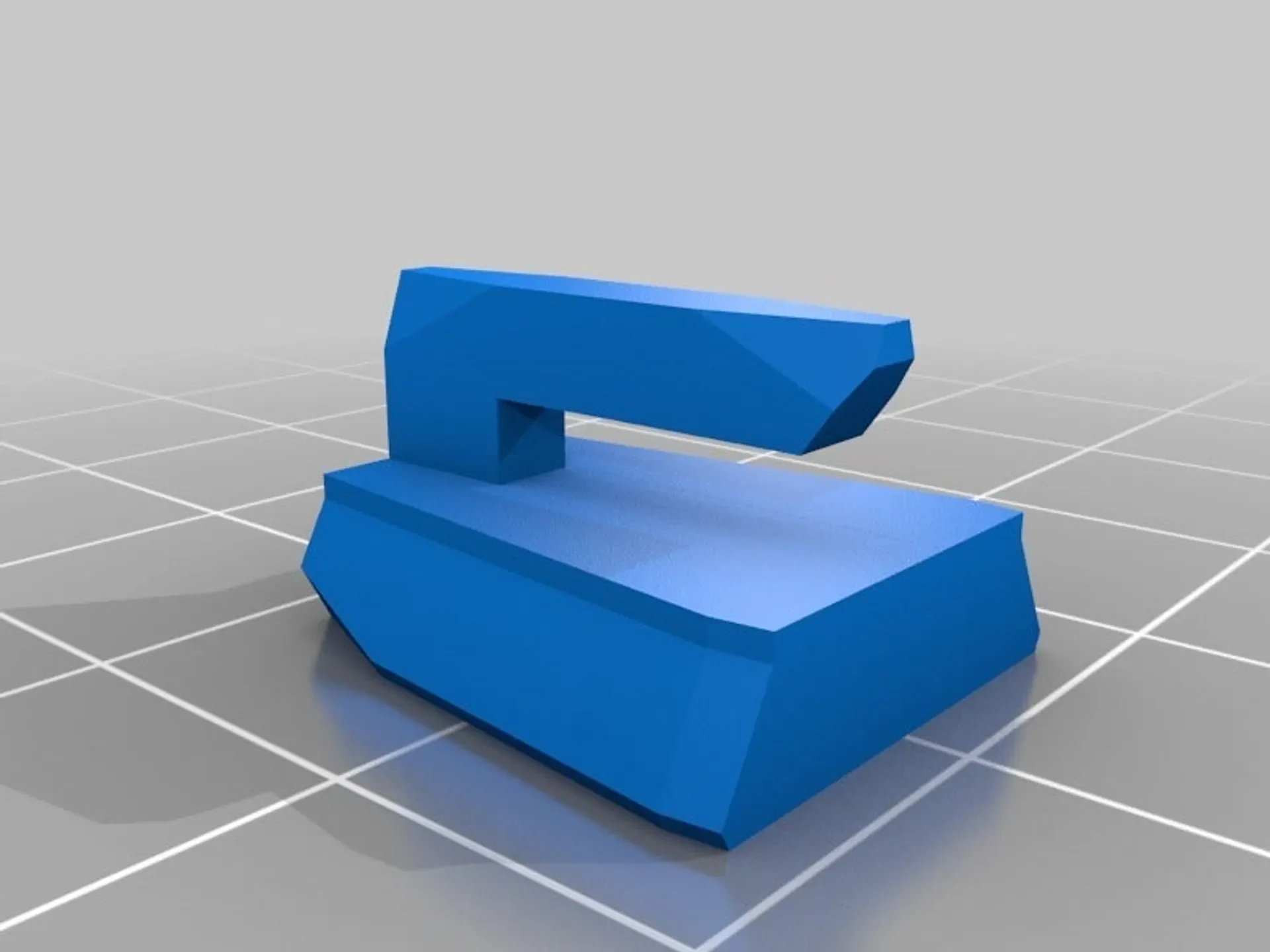

Обновление 23 февраля 2018 г. Оптимизированный зажим для степлера

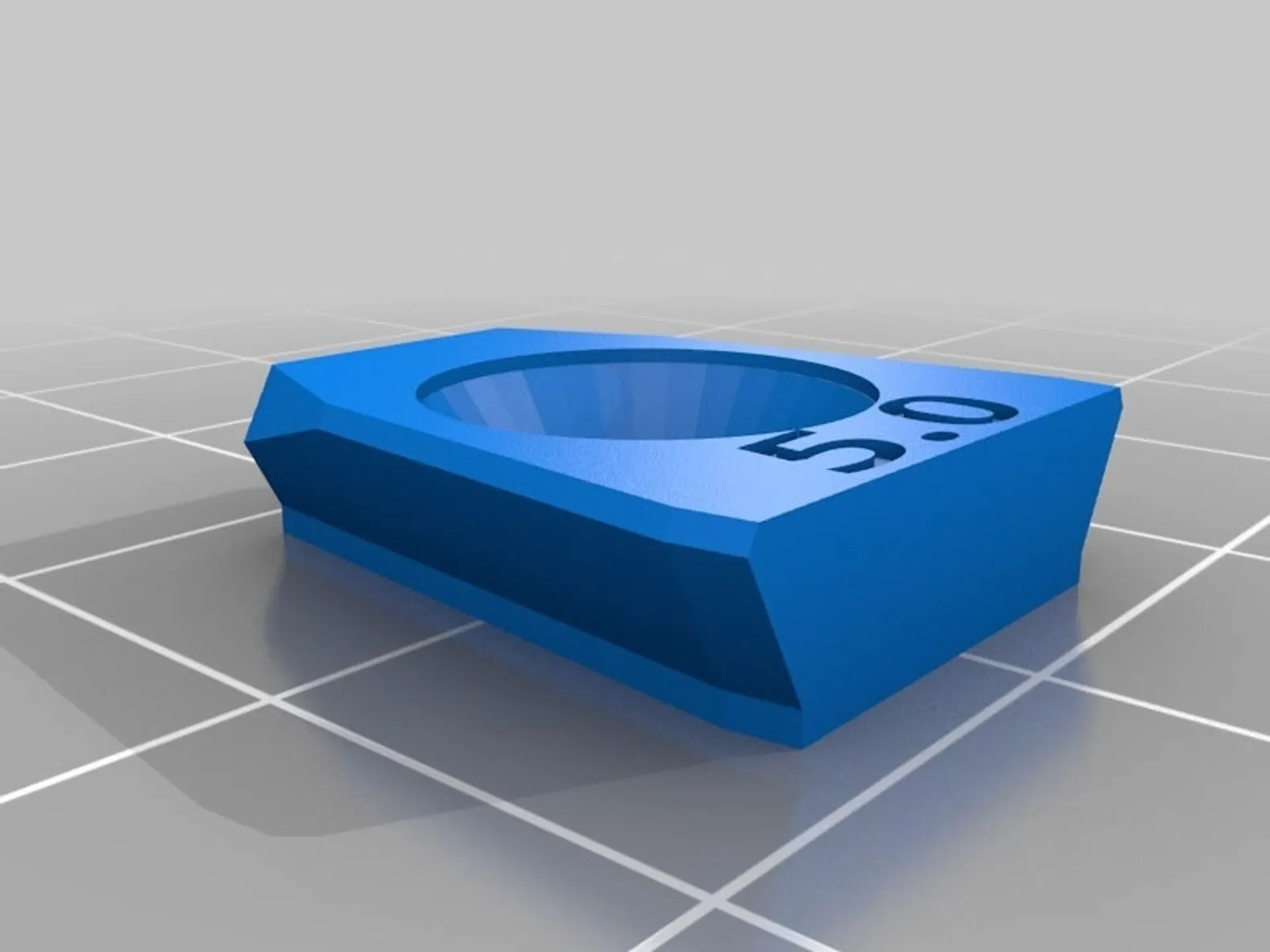

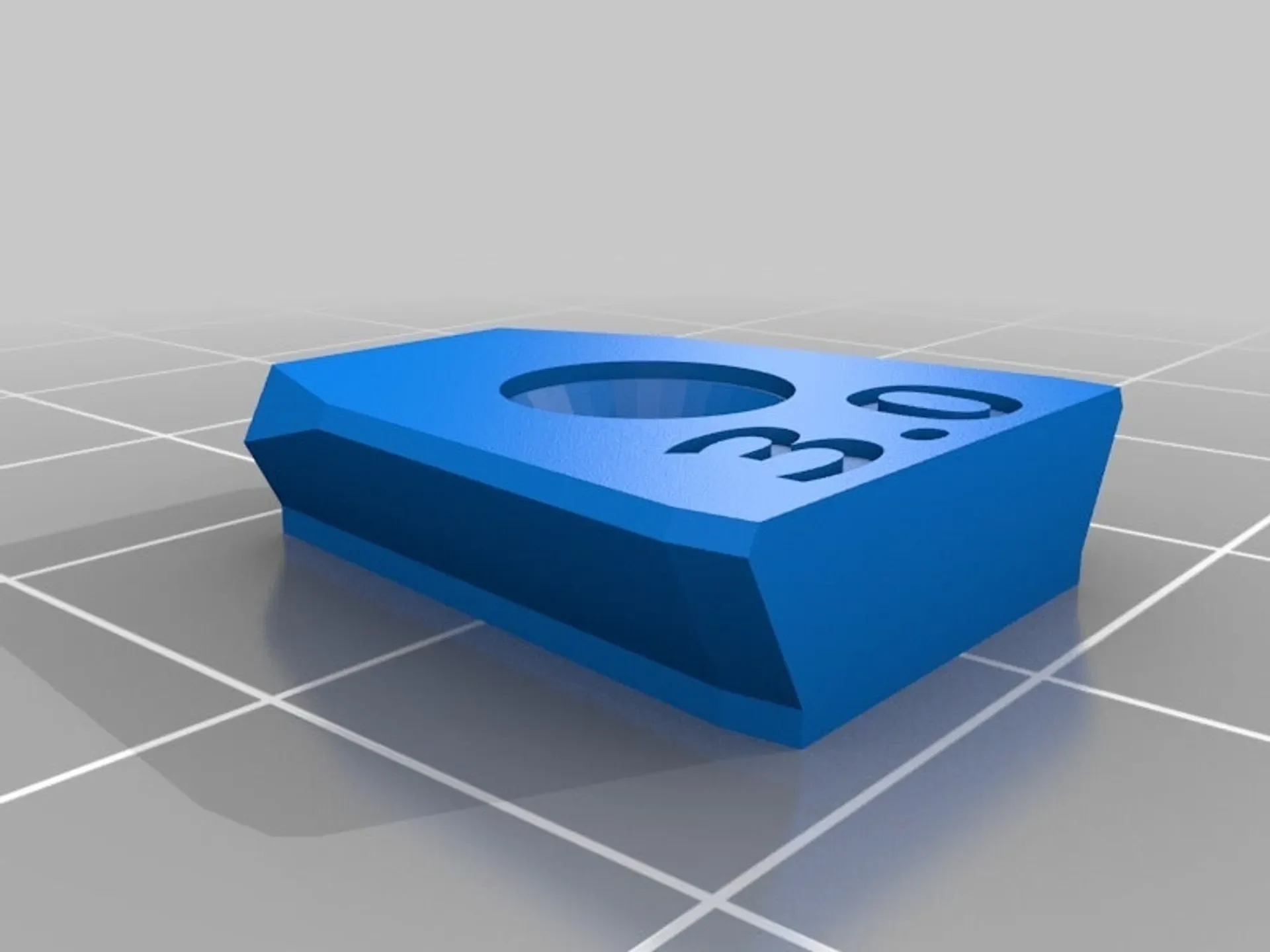

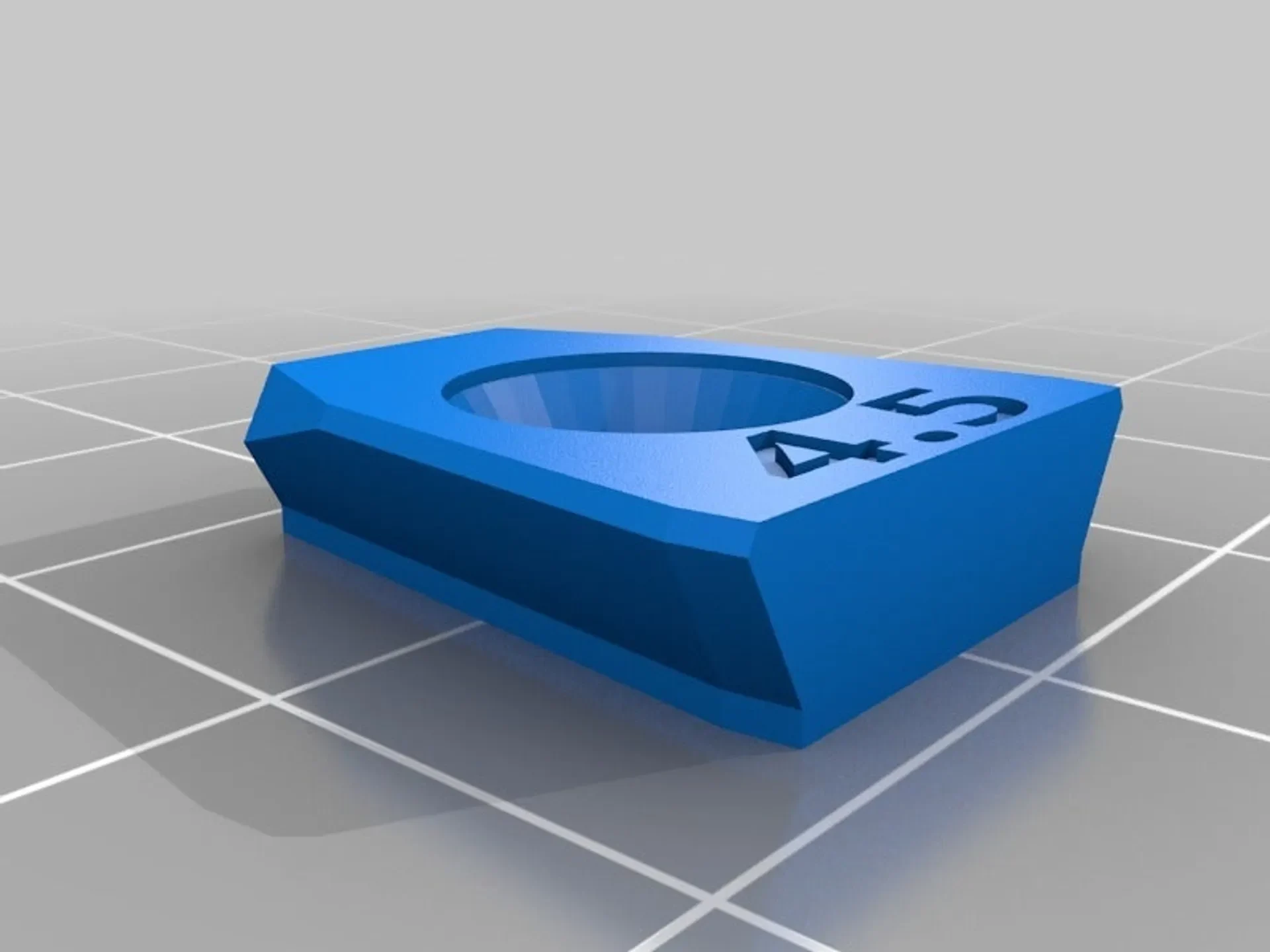

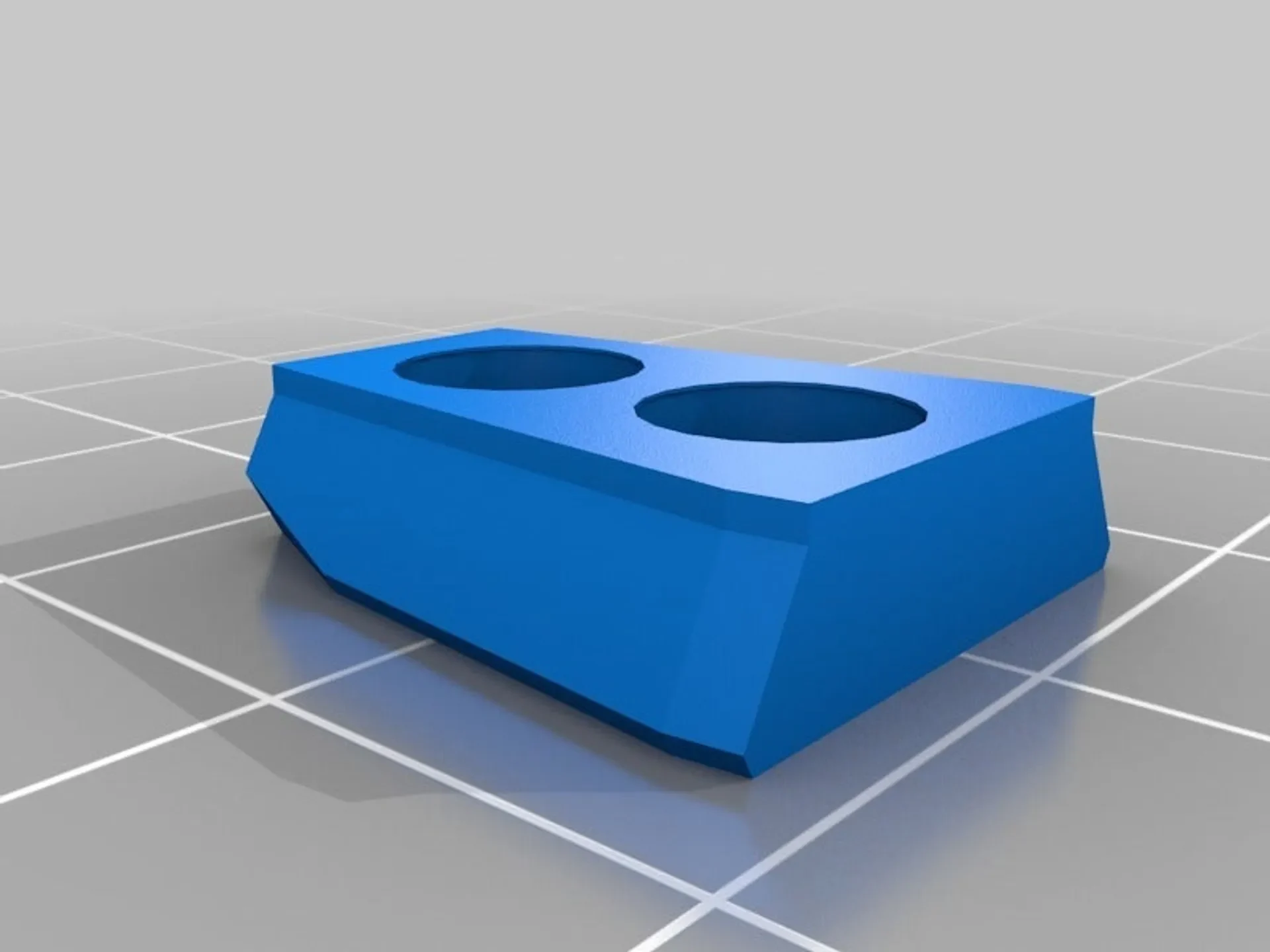

Разнообразные винтовые зажимы. Теперь 2 размера, и на них есть отметки, для какого размера винта они предназначены.
Обновление 27 января 2018 г. Добавлены зажимы для степлера.
Добавлены вспомогательные инструменты выравнивания клипов.
Распечатать инструкции

��азрешение: 0,15
Заполнение: 50%

Примечания:

Все объекты здесь либо предназначены для печати без поддержки, либо для печати FDM предусмотрен STL с дополнительными структурами поддержки (ищите файлы с «FDM» в названии).

Я рекомендую не использовать для печати более грубое разрешение, чем 0,15 мм, иначе это может отрицательно сказаться на установке зажима.

��ажимы лучше всего печатаются с нитями, которые не имеют большой склонности к деформации. Я добился очень хороших результатов с ABS+ из нитей ICE (очень прочные зажимы) и белого PLA Patona (достаточно хорош для большинства случаев), оба из которых можно найти на Amazon.

Все клипы должны быть напечатаны как минимум с слоем оболочки/верхнего/нижнего слоя 3х3х3; скрепленные клипсы не менее 4x4x4
--------------------------------------------------------------------------

Лицензирование

Обратите внимание, что сам дизайн клипа лицензируется некоммерческой организацией.
