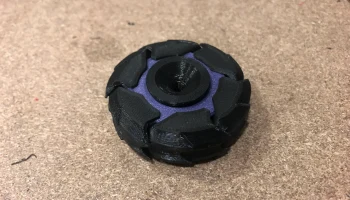

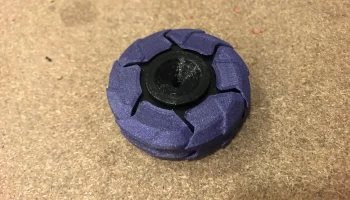

Спиннер ошибок

Идея исходит от этого спиннера: Gobigger Pillbug Spinner Fidget Toy.

https://fablades.com/product/gobigger-pillbug/

Поищите в Интернете и поймете, о чем я говорю.

Металлическая версия, очевидно, лучше, но она довольно дорогая, и я хотел посмотреть, на что способна 3D-печать. Вам понадобится какое-то оборудование, такое как магниты и подшипник, но, по крайней мере, винты не нужны.

НЕОБХОДИМЫЕ ЧАСТИ

12 магнитов цилиндрической формы 5х5 мм (Алиэкспресс)
1 х подшипник 8х22х7 мм свободно перемещающийся; Я украл его из старого спиннера, но вы можете тщательно очистить обычный подшипник скейтборда. Вы также можете распечатать один из моих, он должен быть достаточно плавным.

ПЕЧАТЬ

PLA или другие материалы, требований нет. Вы можете визуализировать полностью собранную модель и разделить ее на части в слайсере или просто распечатать следующее:

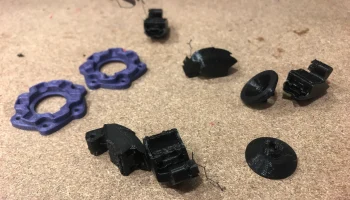

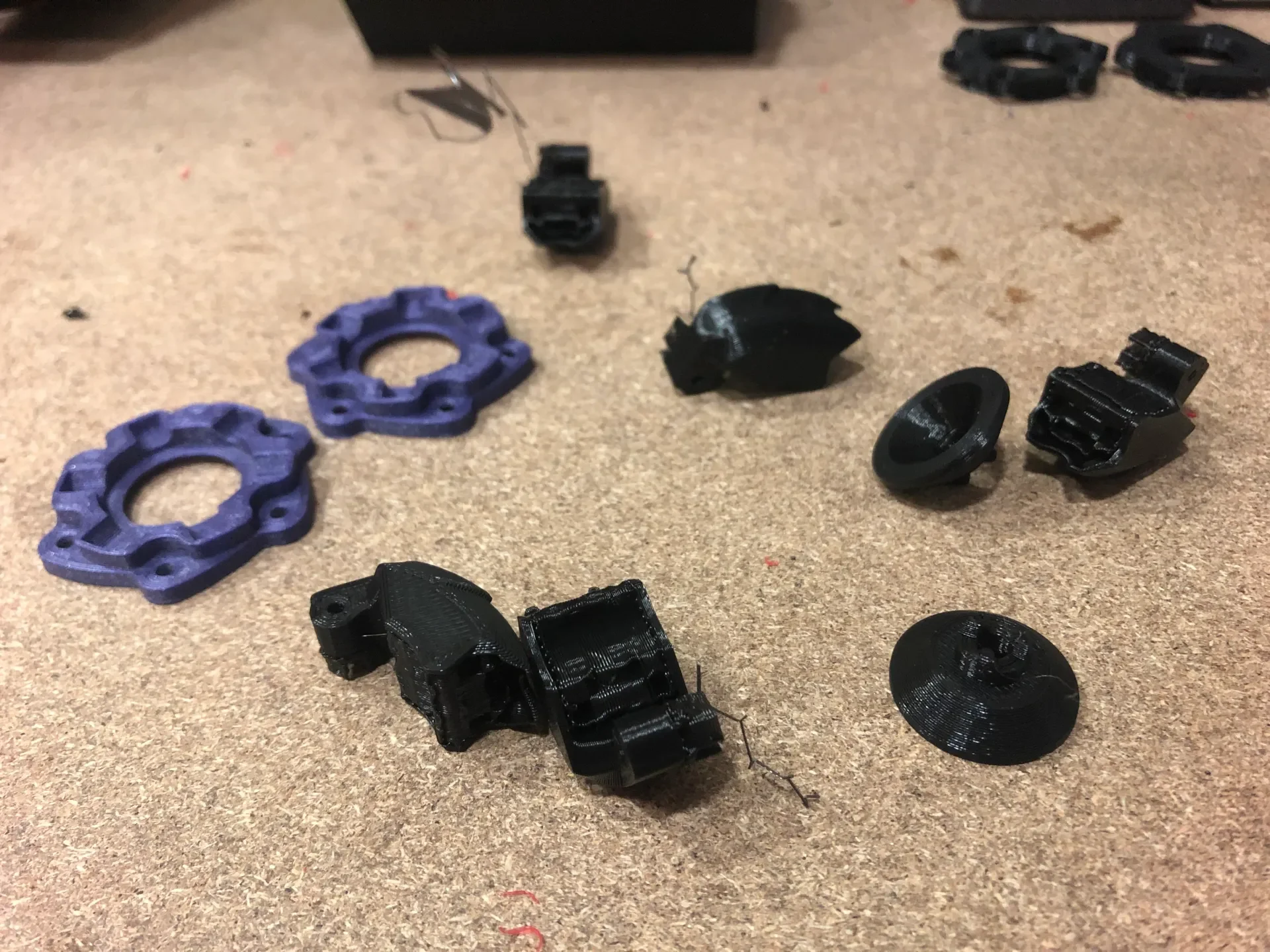

Ядро 1-2
Кольцо 1-2
6 х крыло

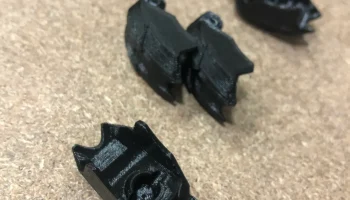

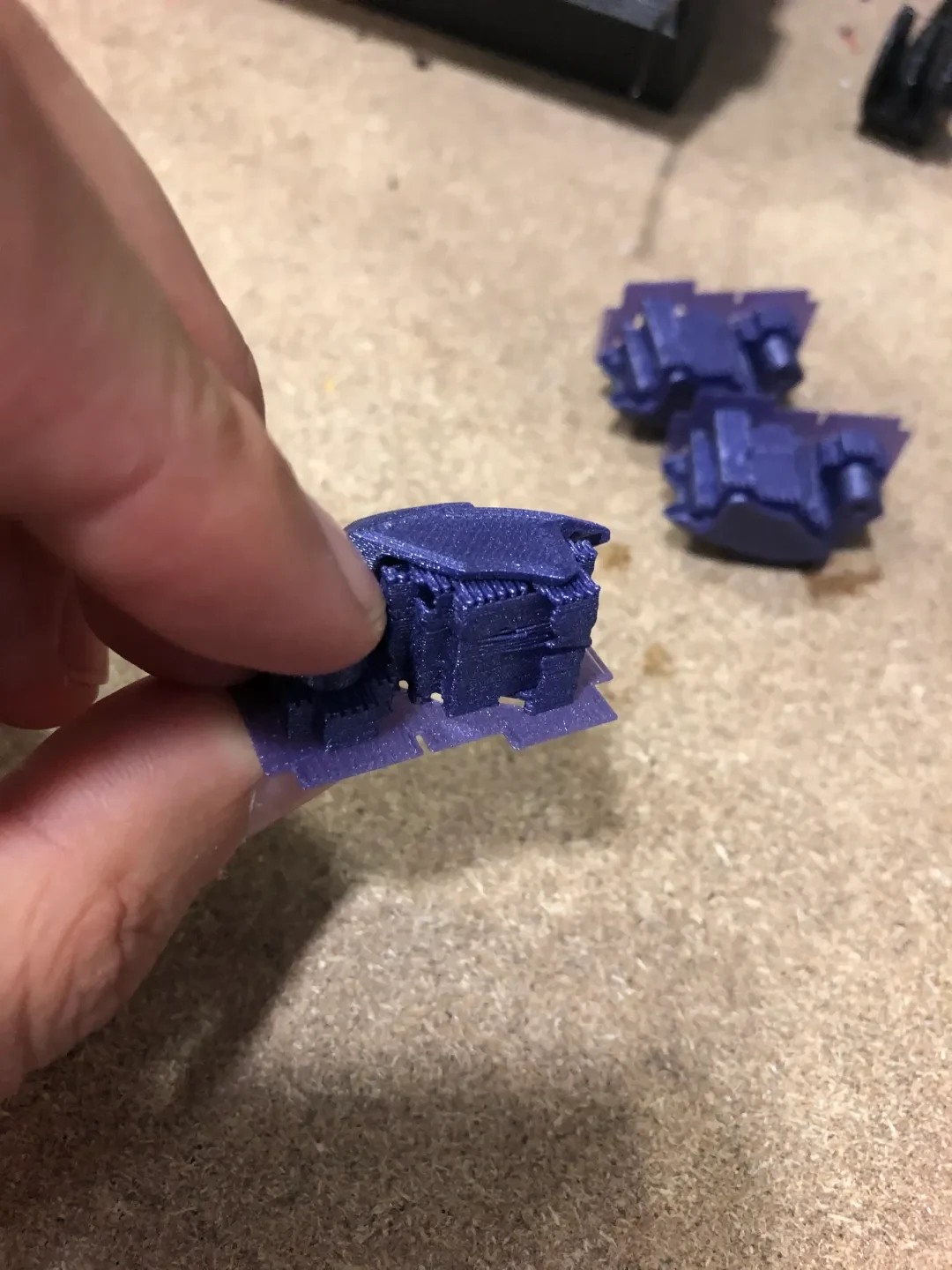

Крылья — единственные части, которым нужны опоры, поэтому я прикрепил файл Support Enforcer: опоры размещаются в нависающих областях, например, в суставе и верхней половине крыла. Я предлагаю плотные подставки для лучшей очистки.

Вам нужно будет отрезать 6 кусков нити длиной около 11 мм: выпрямите отрезок нити и отрежьте 6 сегментов, по крайней мере, один конец которых должен быть под углом 45°, делая его заостренным. Их можно сделать длиннее и обрезать позже, точность теперь не требуется.

Если у вас возникли проблемы с допусками деталей, попробуйте отрегулировать их перед печатью в слайсере, используя компенсацию XY для отверстий и периметров.

СБОРКА

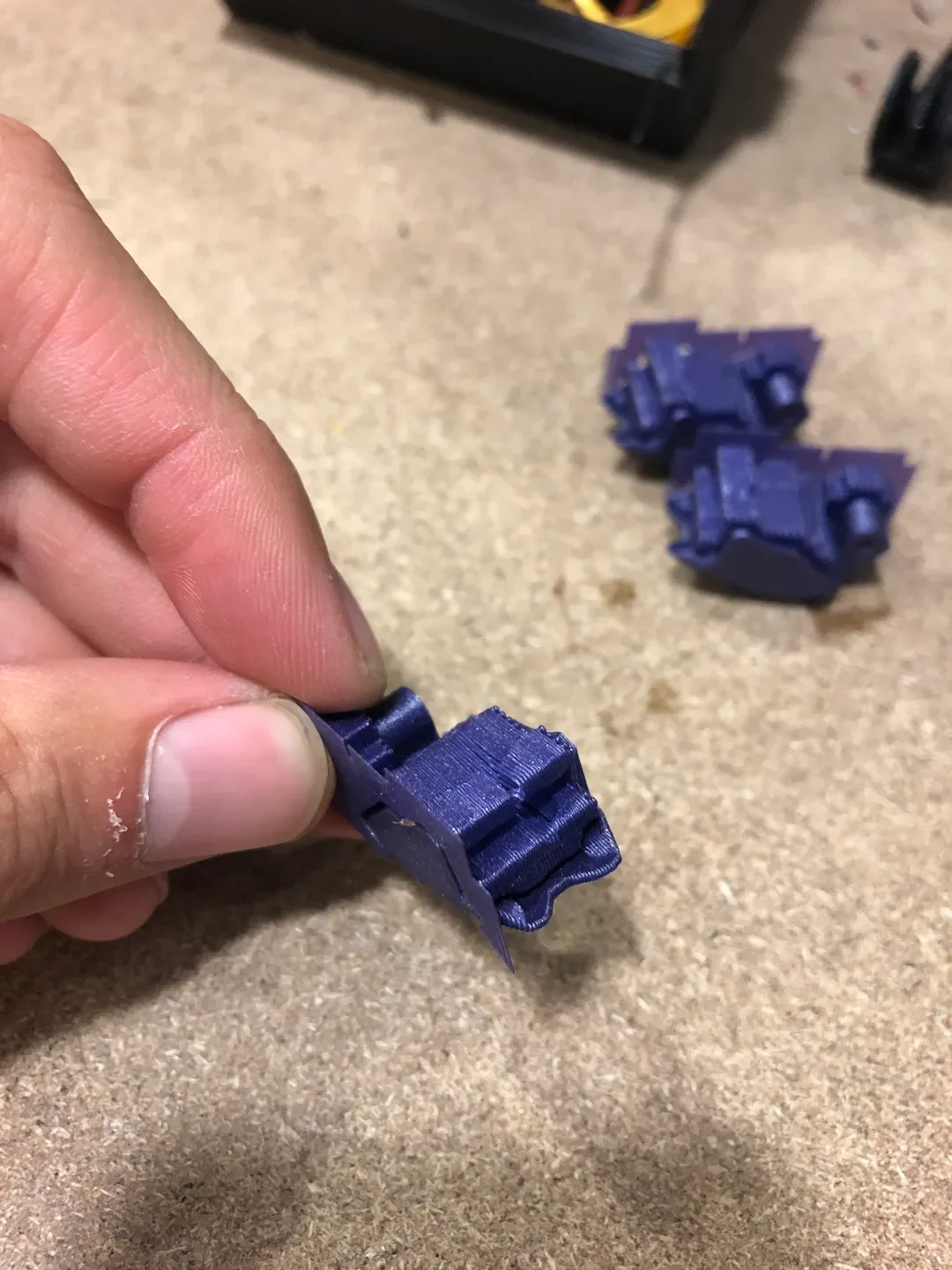

Подготовьте крылья: снимите опоры и максимально тщательно очистите их. Я знаю, что это может быть сложно, но с плоскими лицами это работает лучше. Используйте токарный нож, чтобы сделать поверхность контакта с опорами как можно более плоской.

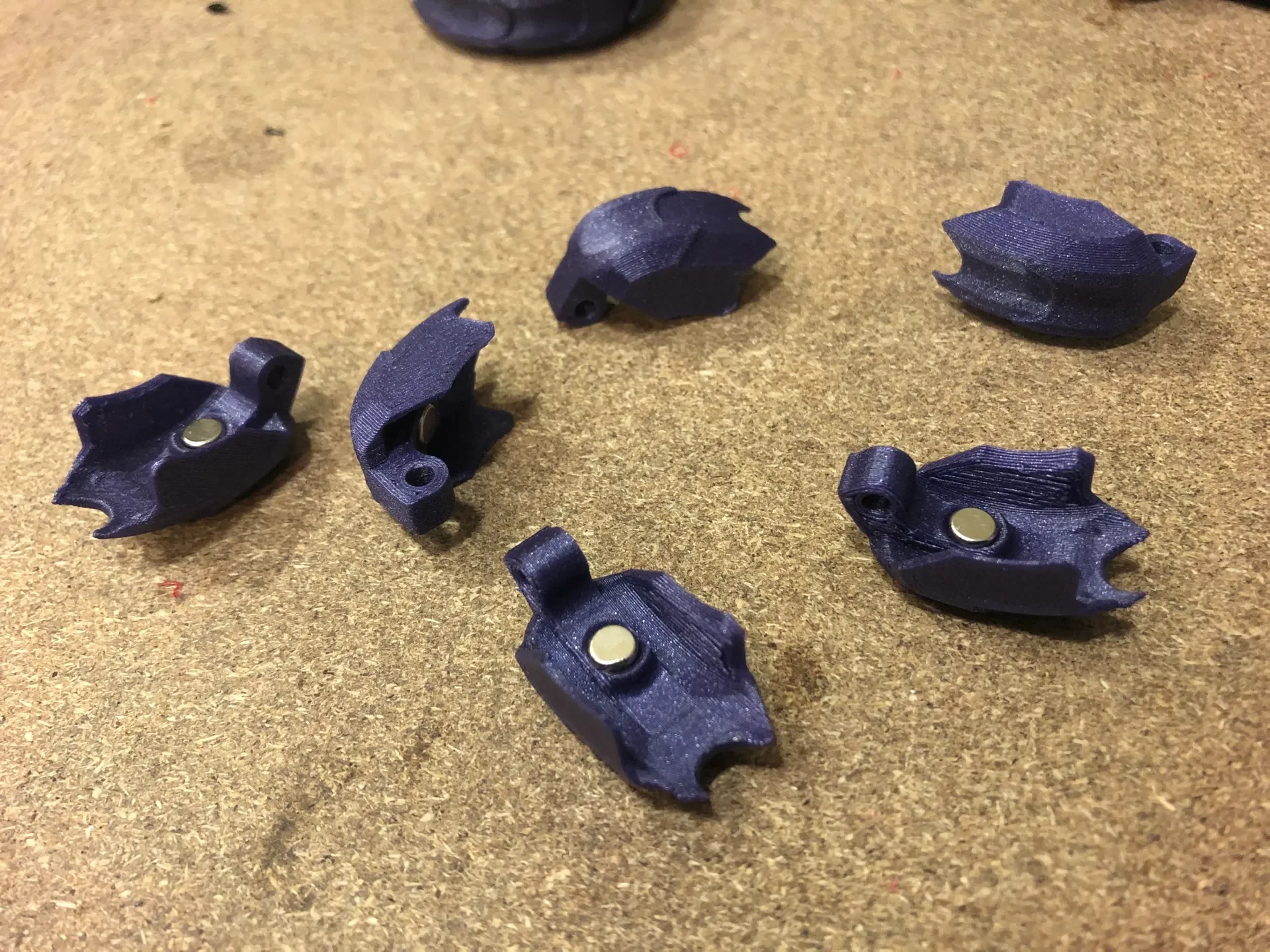

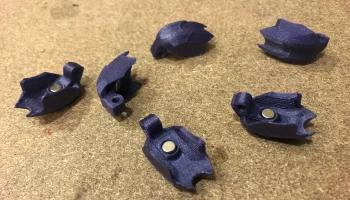

Вставьте магниты внутрь крыльев. Проверьте полярность: она должна быть одинаковой для всех крыльев.

Поместите оставшиеся магниты радиально вокруг подшипника и поместите его внутрь кольцевой части. Полярность магнитов должна притягивать крылья внутри.

Я пробовал разные подходы для выполнения последнего шага, и вы можете попробовать вставить сегменты нити, как показано на рисунке, но это не лучший способ.

Вместо этого попробуйте следующий способ: закройте подшипник оставшейся частью кольца; вставьте поочередно крылья с соответствующим сегментом и вставьте его до упора. Обрежьте лишнюю нить заподлицо с кольцами с помощью плоскогубцев.

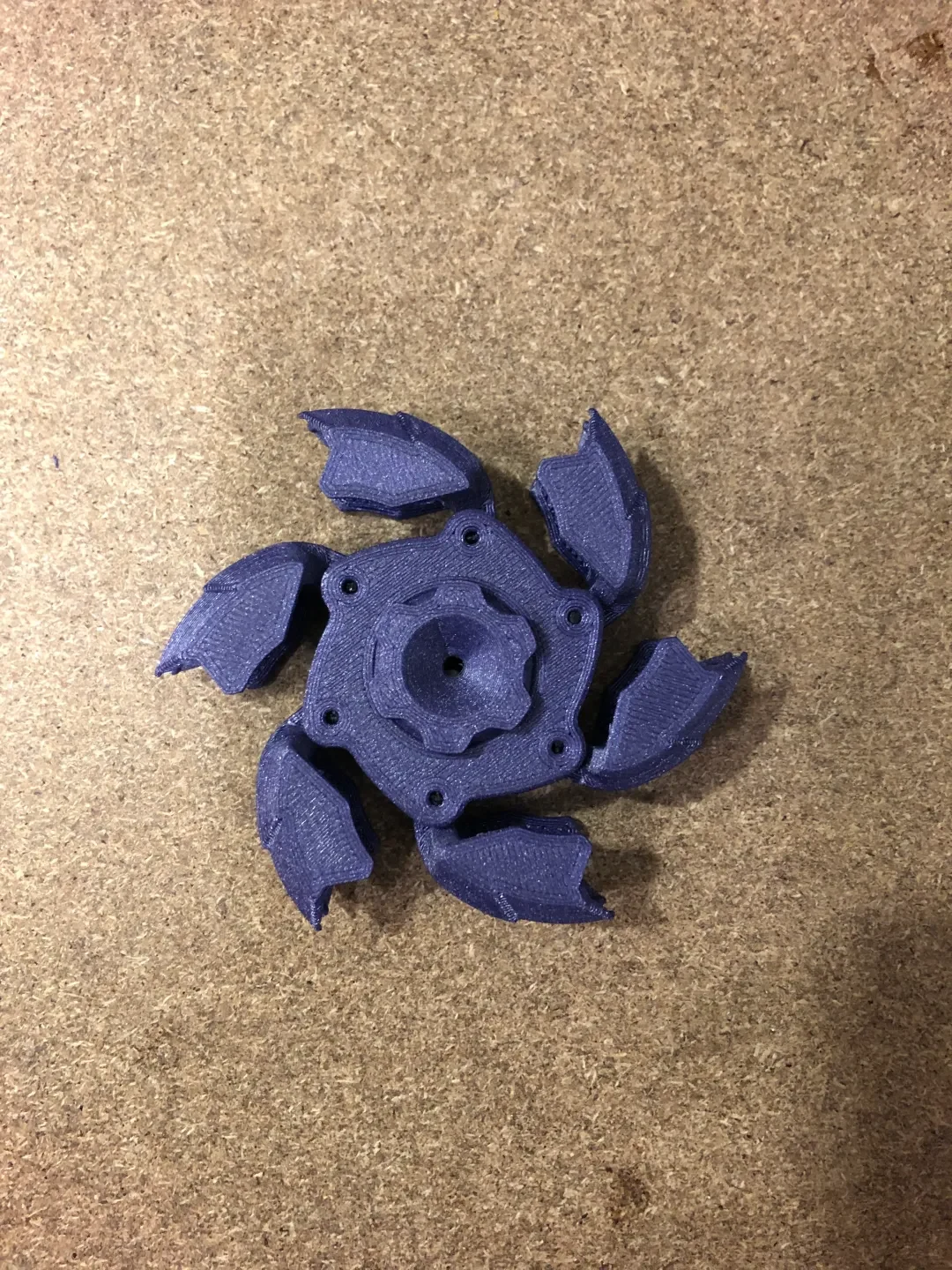

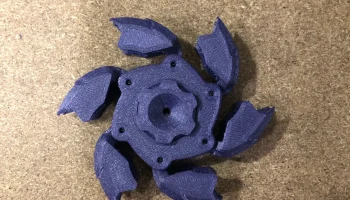

Проверьте правильность открытия створок: они должны открываться без трения и защелкиваться при отпускании.

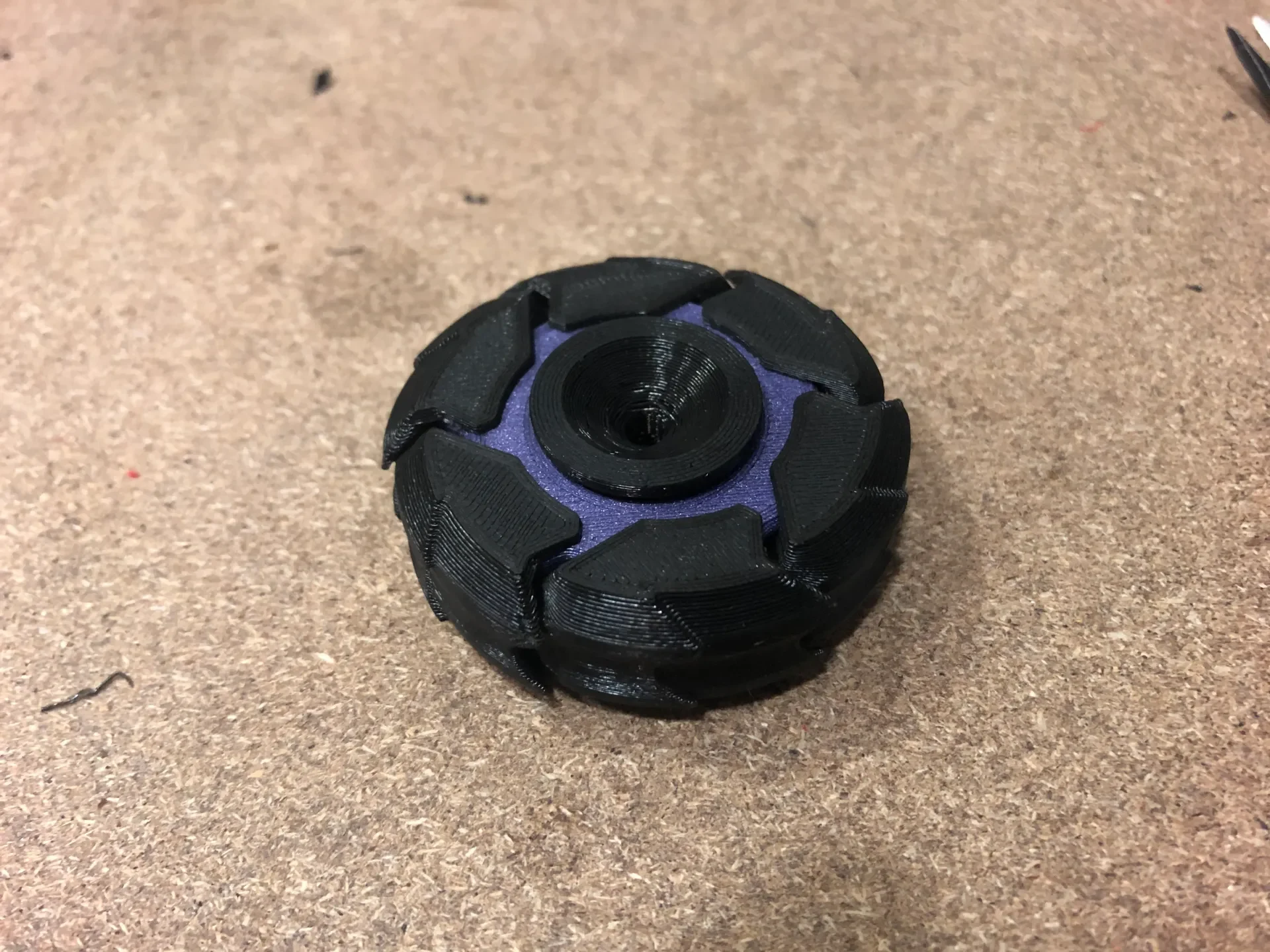

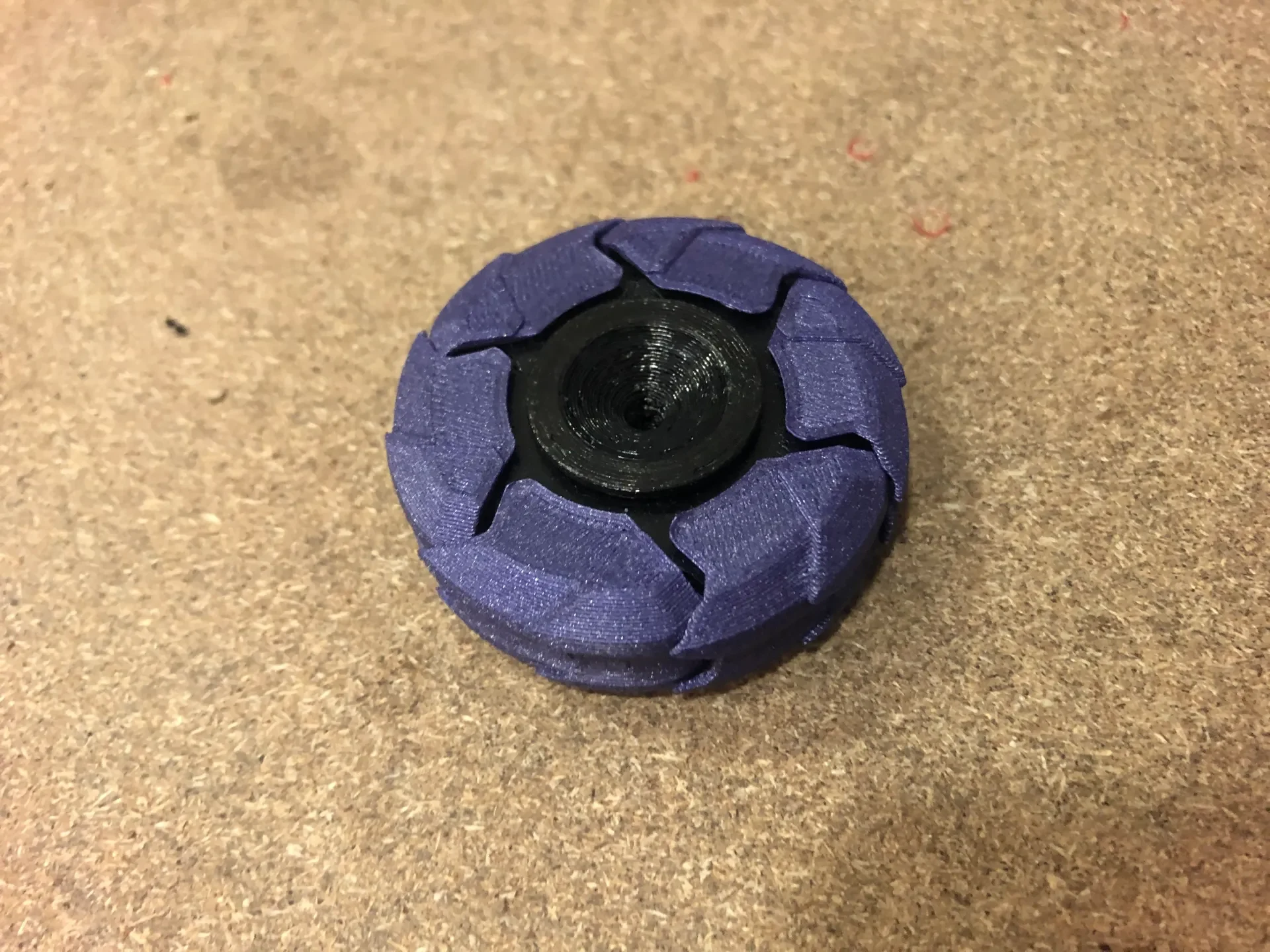

Вставьте две стороны ядра, и все готово!

Все должно держаться вместе за счет трения, но если этого недостаточно, просто нанесите каплю суперклея между кольцами или сердечником.

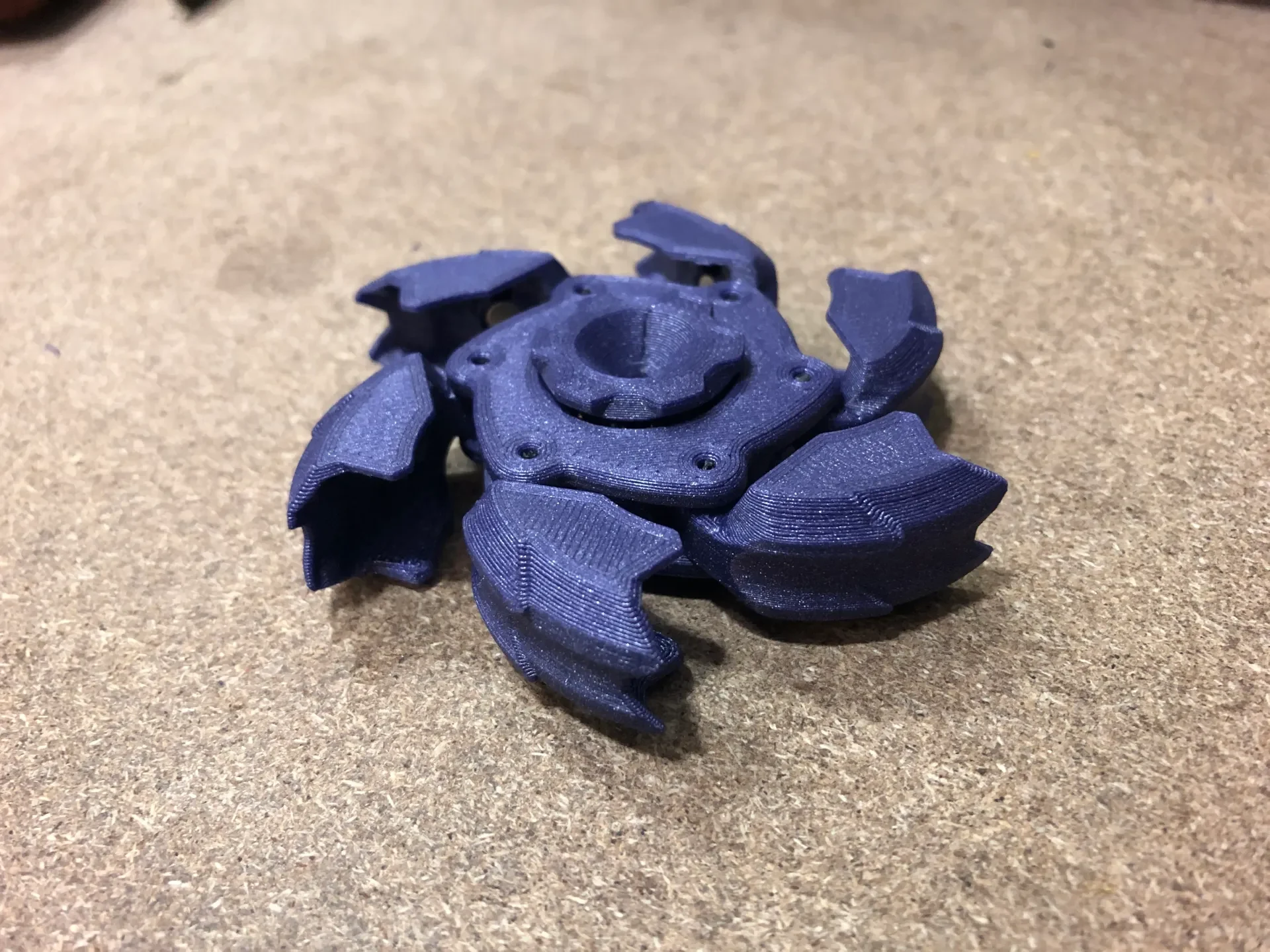

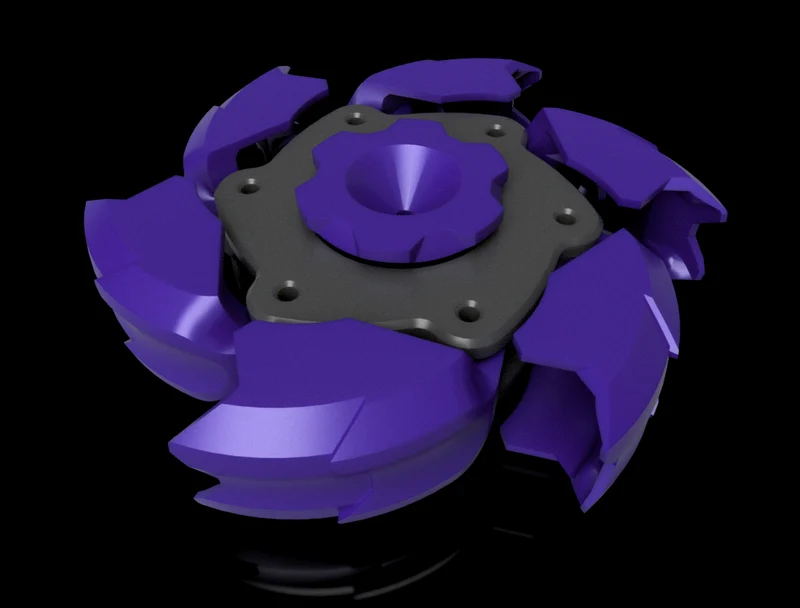

Если вы покрутите его достаточно быстро, крылья раскроются и должны остановиться, не закрываясь. Просто прикосновение, и он защелкивается. Также было бы приятно открывать и закрывать створки вручную.

ПРОЦЕСС ПРОЕКТИРОВАНИЯ

Я сделал несколько версий, и это самая простая и легкая в сборке. Я пробовал избегать опор, но хорошего и приятного способа не было, или мне не нравилась геометрия деталей. Вначале я также использовал винты, что делало их довольно прочными, но найти винты нужной длины с плоской головкой было слишком сложно, поэтому я просто использовал трение нити.

Надеюсь, вам понравится. Дайте мне знать ваше мнение.
