Мод магнитного переключателя Fanatec GT3 v2.........
Fanatec McLaren GT3 v2, возможно, один из лучших колес, которые вы можете купить за эту цену. Но он не до конца доработан, по крайней мере для меня. Поэтому я трачу время на разработку магнитного переключателя, который бы подходил к той детали, которая у меня в руках.
Эта версия, напечатанная на 3D-принтере, возможно, не такая красивая и жесткая, как версия от Simmakerz (карбон), но она справляется со своей задачей за небольшую часть цены.

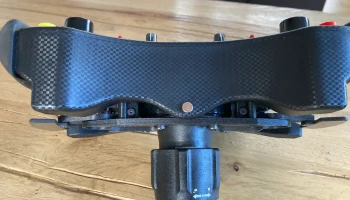

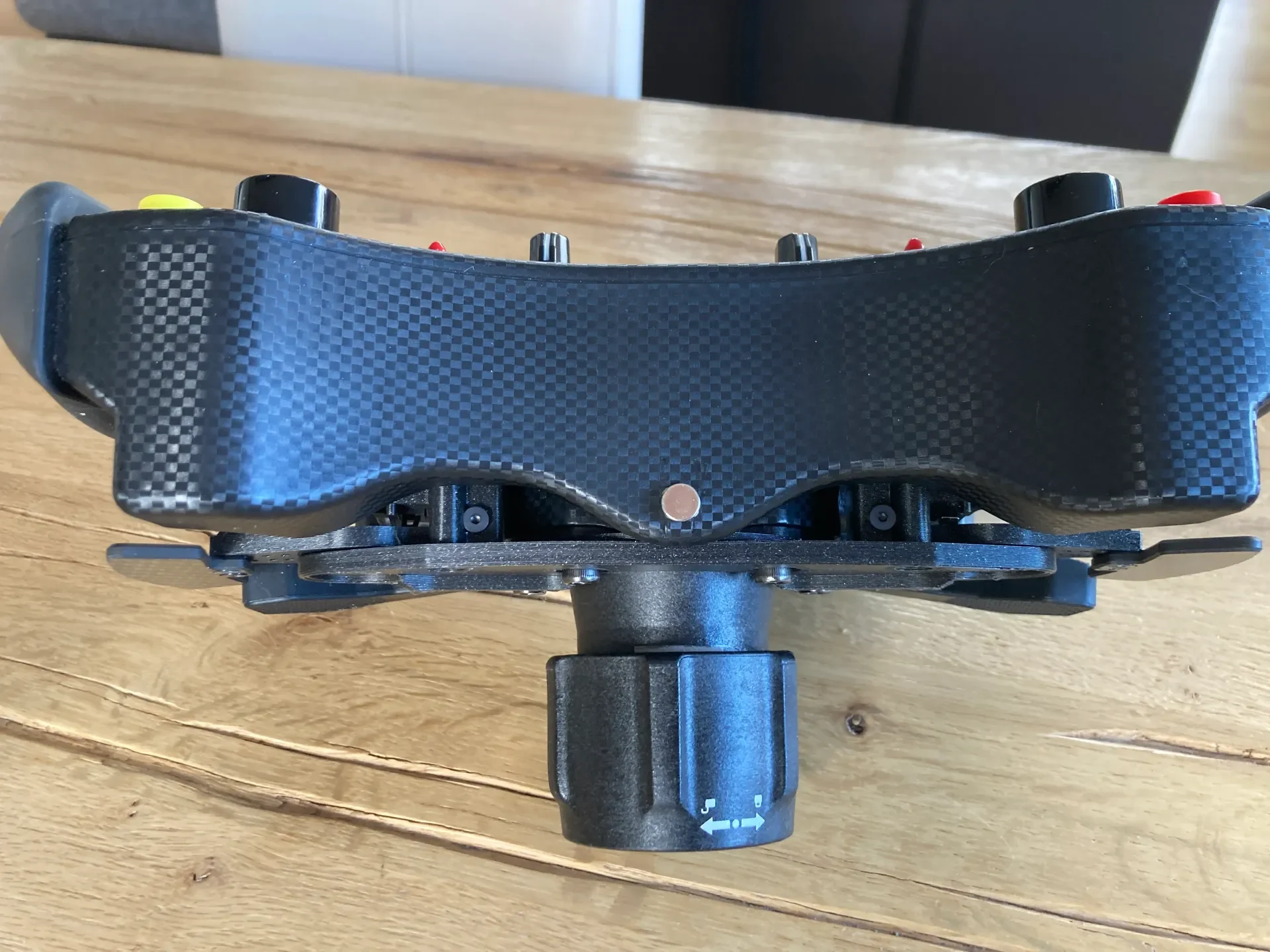

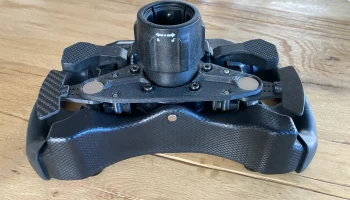

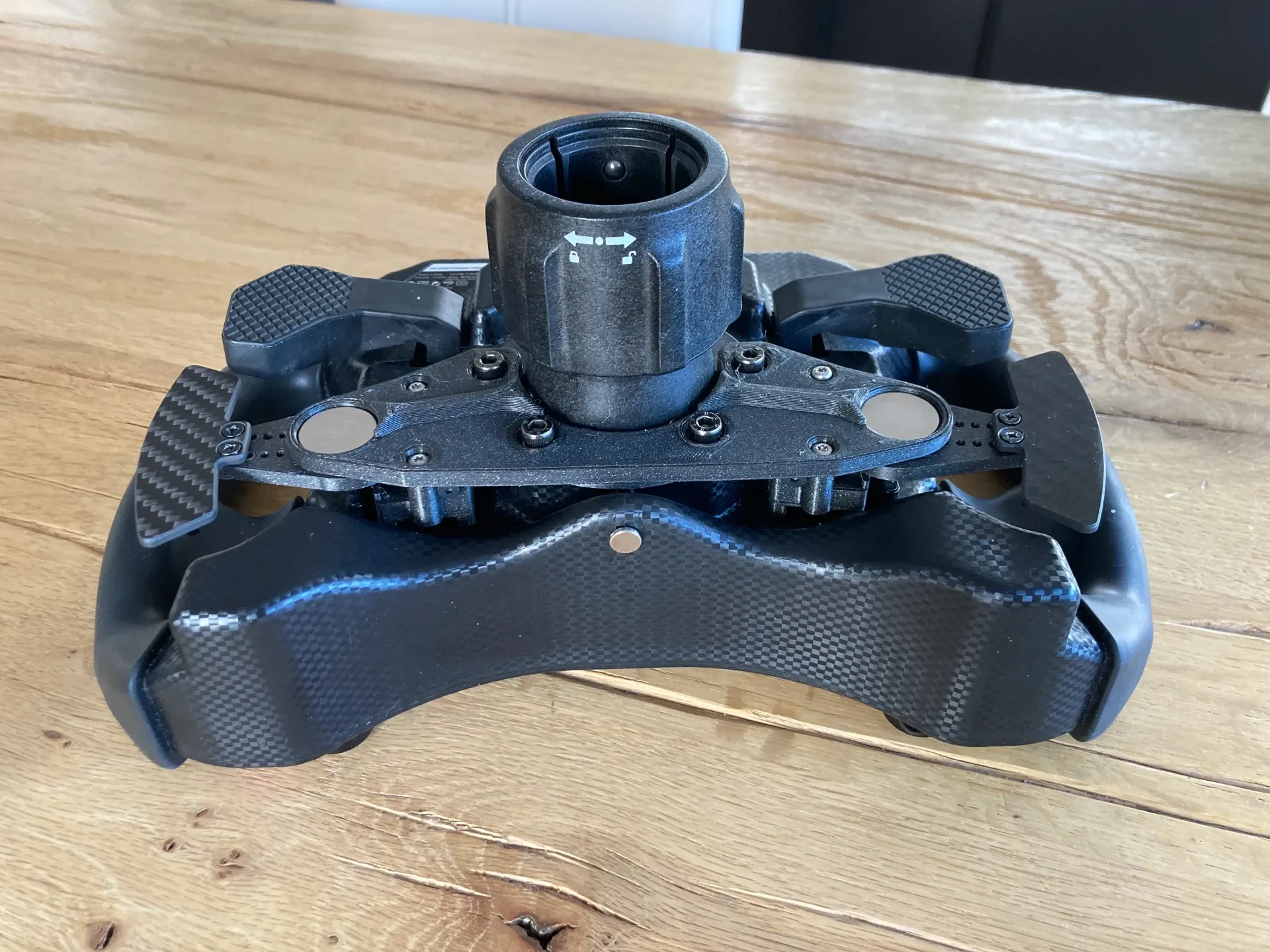

Я ��спользую Prusament PLA Prusa Galaxy Black, он очень хорошо сочетается с этим рулем, посмотрите на фотографии.
Это дизайн вокруг:
3D-принтер или концевой выключатель с ЧПУ (см. изображения ниже)
какой-нибудь круглый плоский магнит 20х3 мм.
весло в комплекте с магнитным модулем Fanatec Clubsport
Для этого мода вам понадобится:

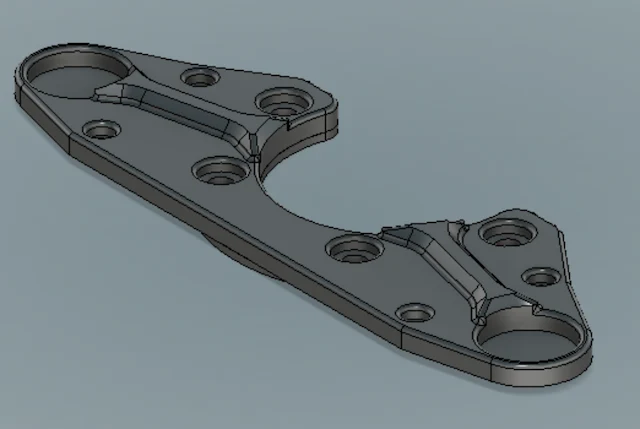

1x 3D-принт Fanatec_GT3_Magnetic_shifter_magnet_plate
1x 3D-принт Fanatec_GT3_Magnetic_shifter_quick_release_spacer
4 M3x10 или длиннее (для фиксации магнитного переключателя)
2 магнитных переключателя, описание ниже

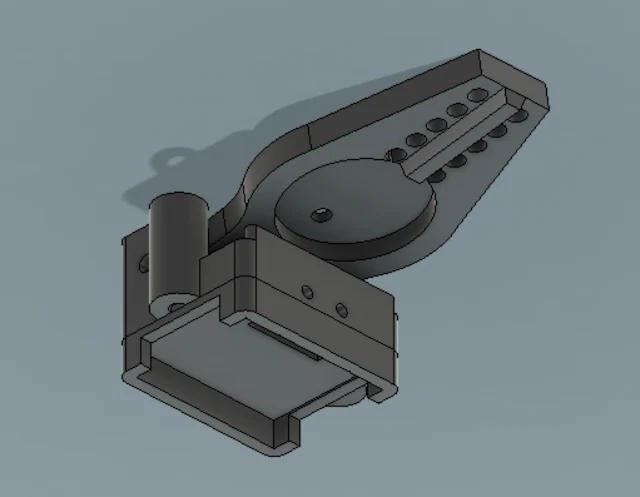

Каждый магнитный переключатель состоит из:

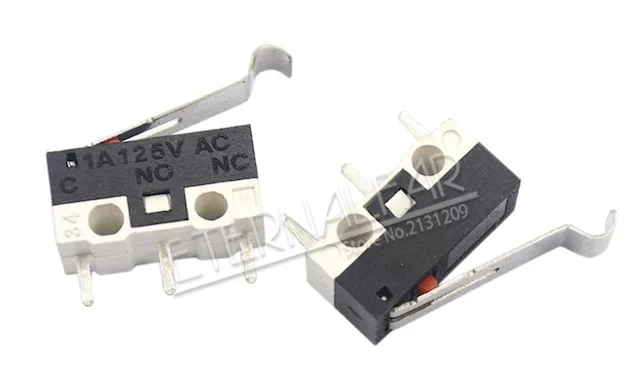

1x переключатель (ms-1a-14.5-c), используйте только контакты C и NO
2x M2x7 или суперклей для фиксации переключателя
2 тонких провода длиной 7 см + 2-контактный разъем (JST XH 2,54 мм)
2 круглых плоских магнита (рассчитано на 20 мм, но подойдет и для меньшего размера)
1x 3D-принт Fanatec_GT3_магнитный_переключатель_переключателя_держатель
1x 3D-принт Fanatec_GT3_Magnetic_shifter_bottom_spacer (приклеен к держателю переключателя)

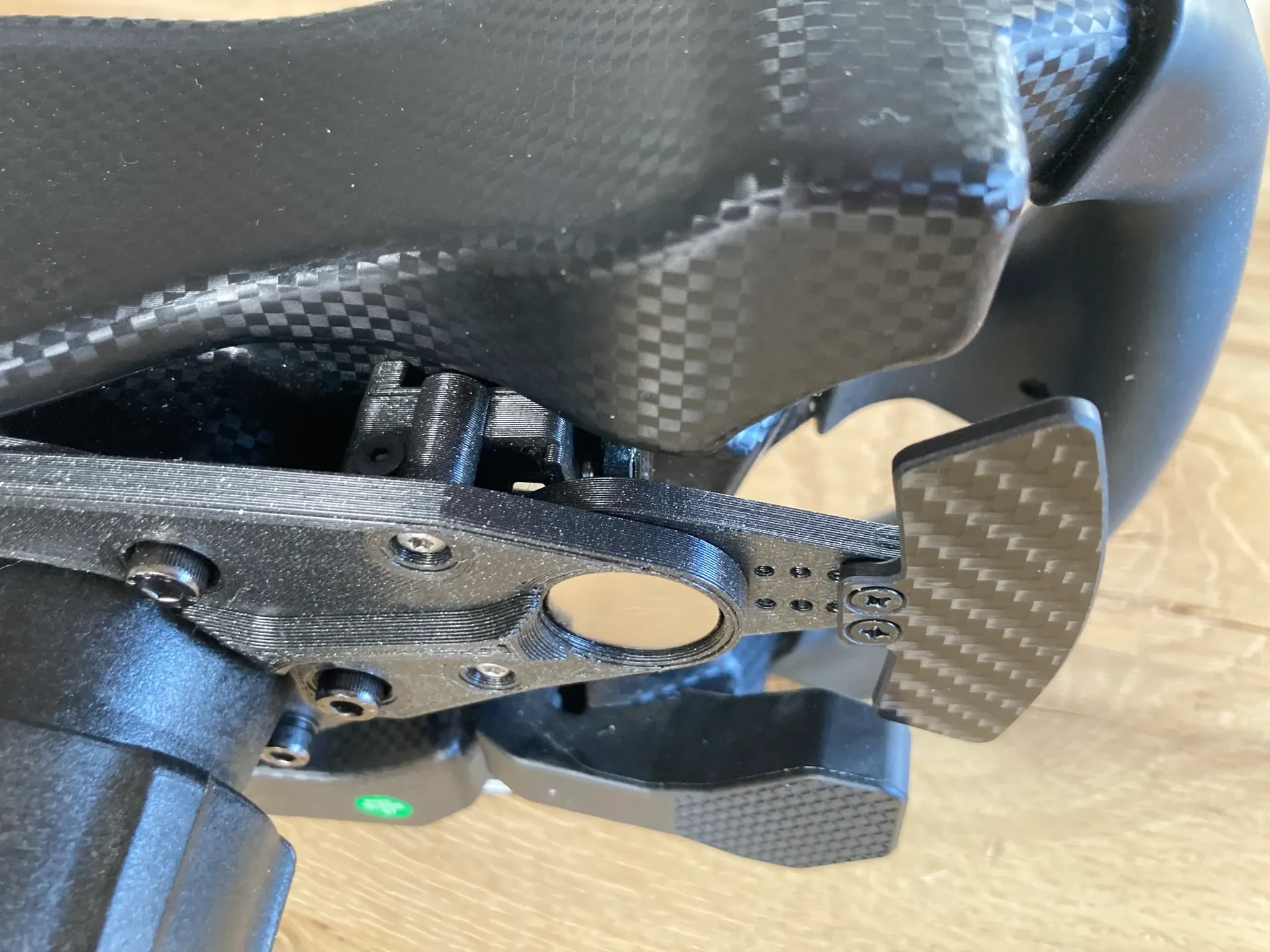

1x 3D-принт Fanatec_GT3_Magnetic_shifter_lever
1x M3x40 или 2xM3x10 для фиксации рычага
1 лопатка по вашему дизайну (расстояние 7,5 мм)
Для всех отпечатков поддержка не требуется, поэтому обязательно проверьте ориентацию, чтобы отпечаток ровно лежал на печатной платформе во время печати (особенно рычаг). Конечно, можно было бы спроектировать его в одной части, но для этого потребовалась бы поддержка. Я не люблю поддержку.
Я создал эту модель за 3 дня, включая дизайн, прототип и 12 отпечатков (около 200 г нитей), чтобы получить эту версию.
Если вы распечатаете и вам понравится, пожалуйста, оставьте мне комментарий, это меня порадует.
