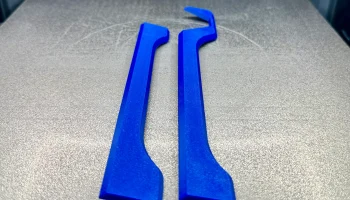

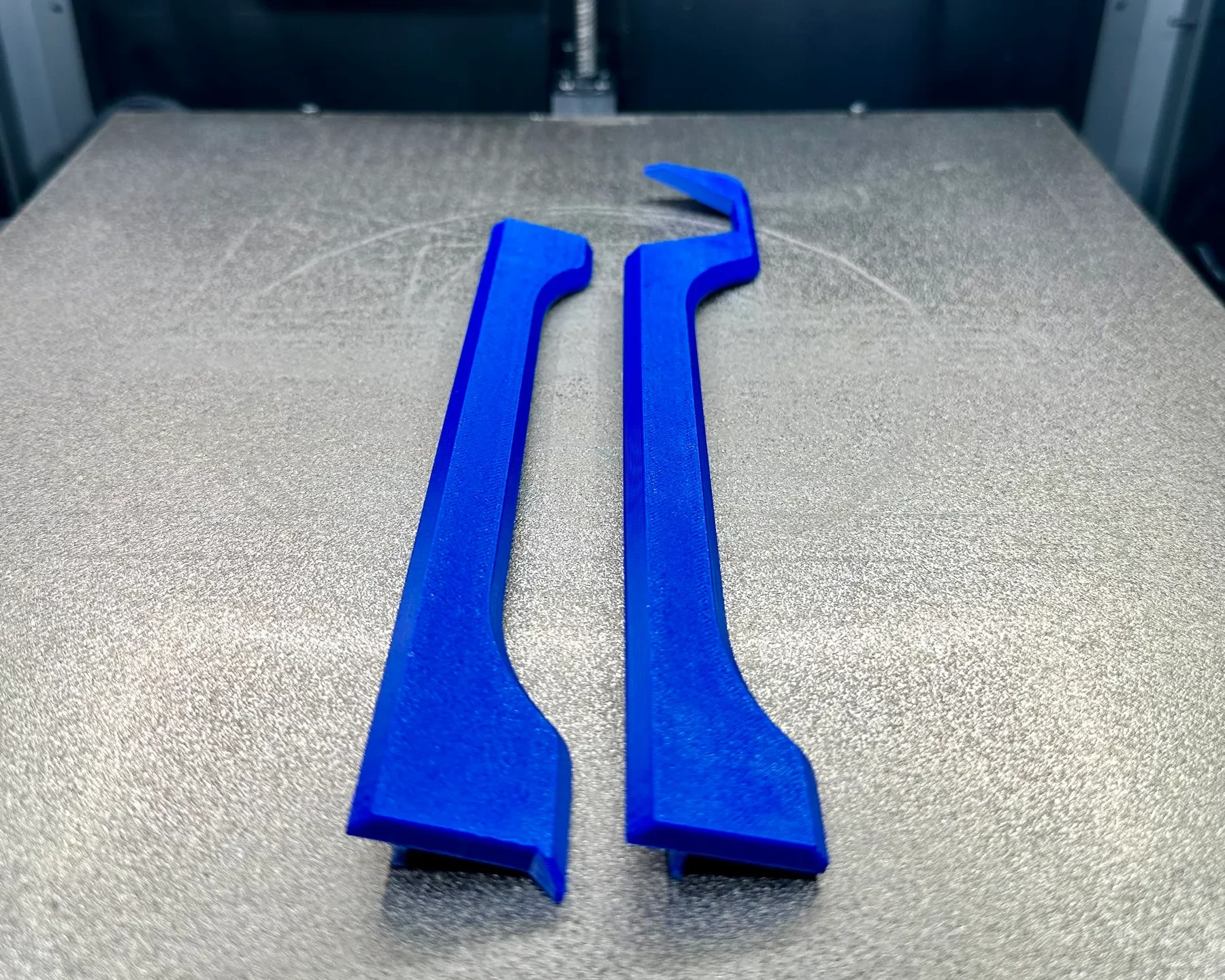

K1 Max Магнитный дверной уплотнитель.........

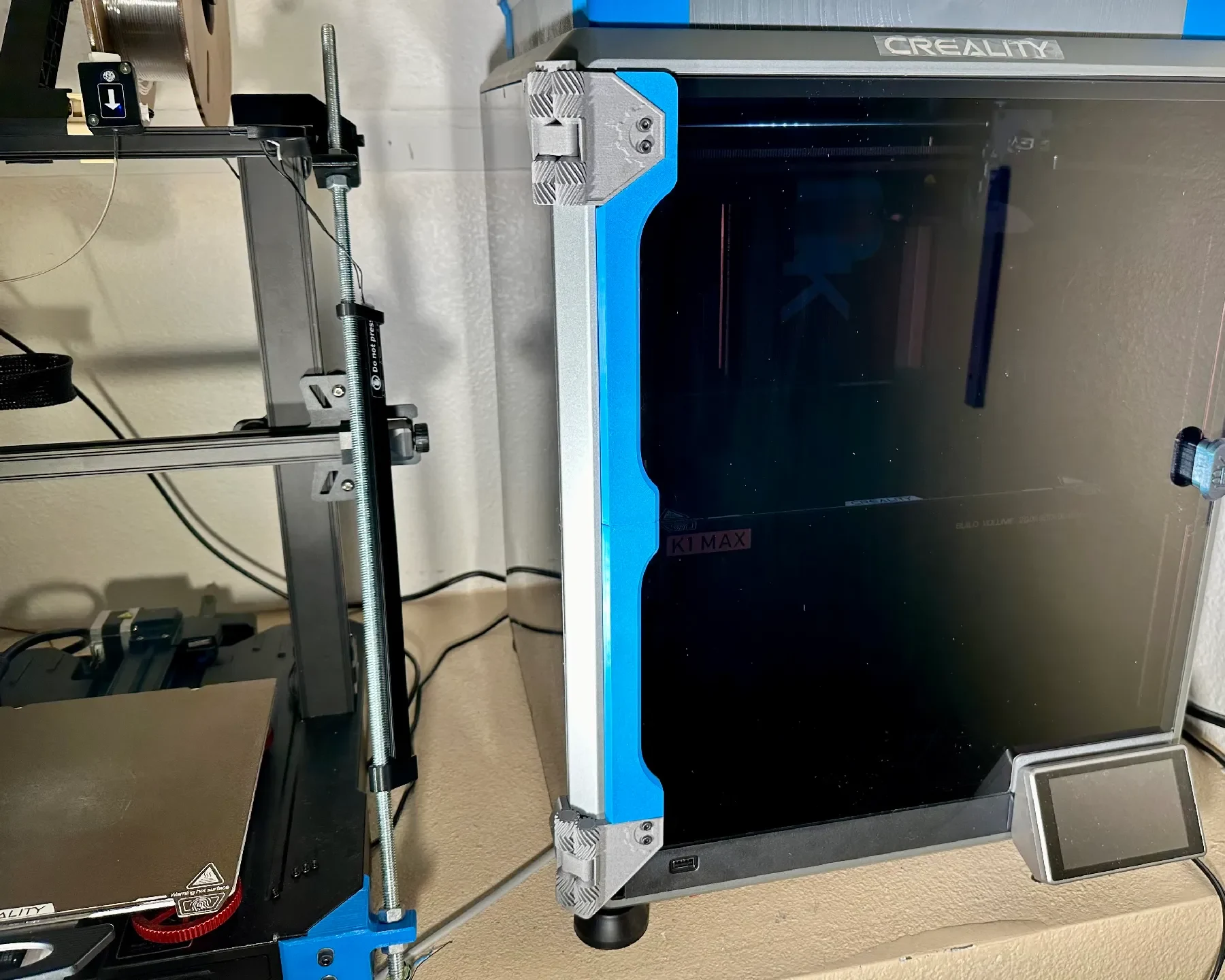

***Обновление от 11.06.24: конструкция изменена с учетом новейшей петли. Старый дизайн по-прежнему доступен для тех, кто все еще его использует. В обновленном дизайне я также сделал все уплотнения заподлицо.***

***В настоящее время подходит только для K1 Max. Когда у меня будет время, я внесу изменения, чтобы он подходил и для K1. Если у вас есть навыки работы с САПР, я прикрепил файлы STEP. Не стесняйтесь вносить изменения, если вам подходит не совсем то, что вы искали.***

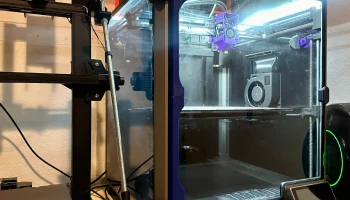

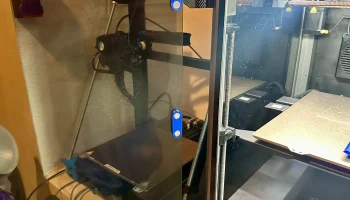

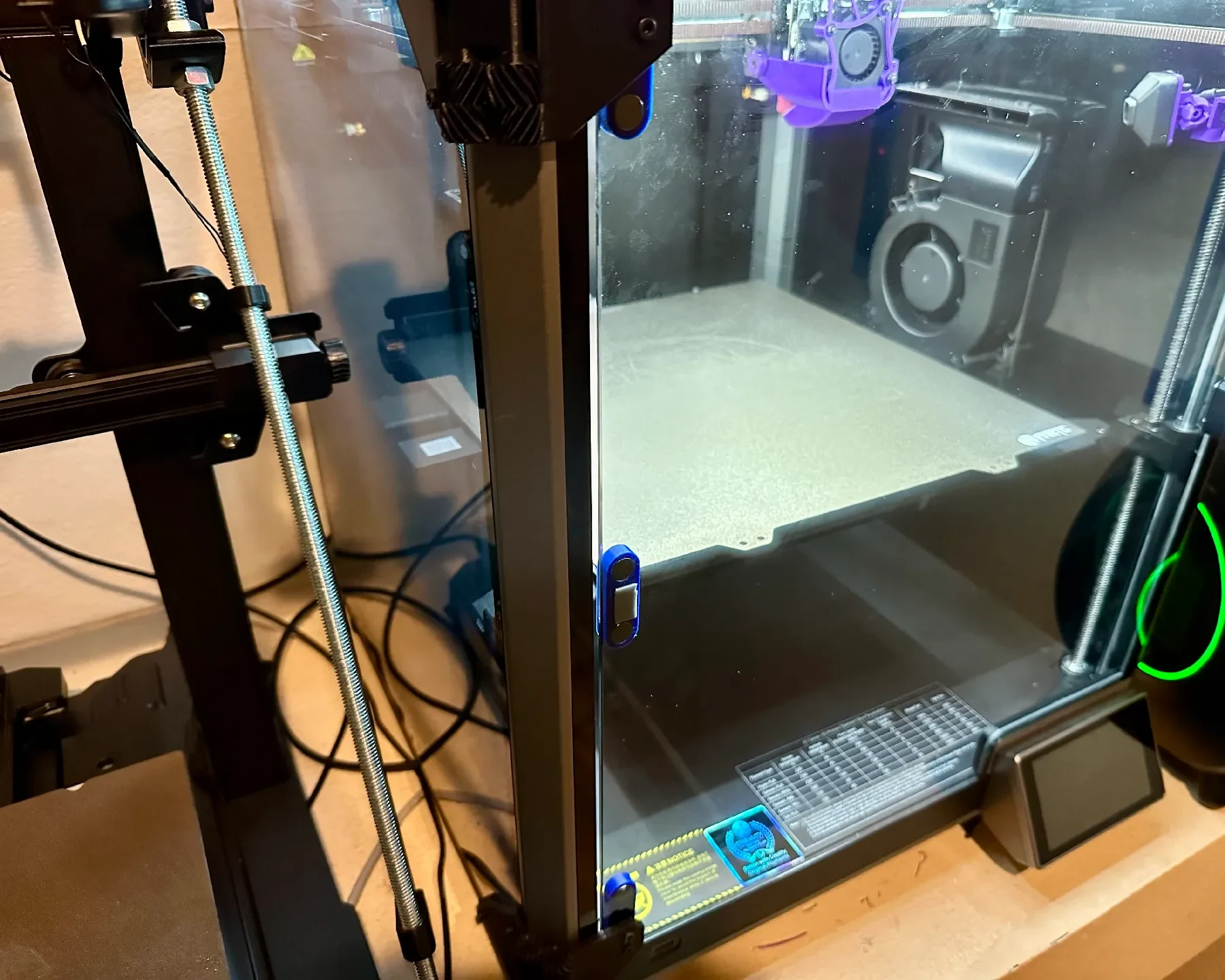

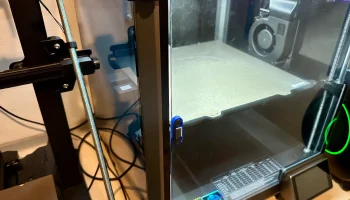

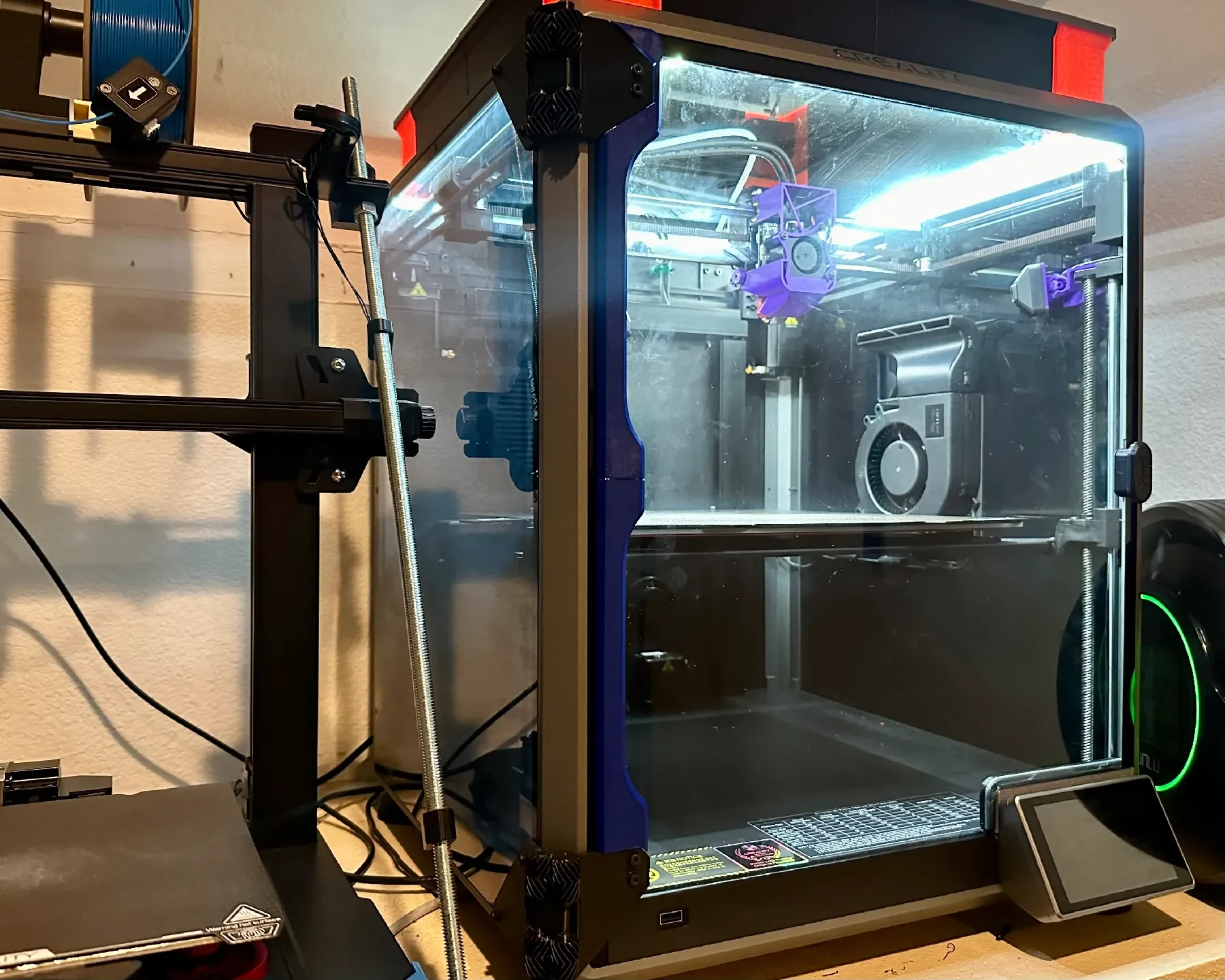

Я только начал больше печатать из АБС-пластика и хотел найти способ закрыть трещину на передней части K1 Max. Я подумал, что лучший способ сделать это — использовать какую-нибудь печать. Потому что я хочу иметь возможность переключаться между ABS и другими материалами, такими как PLA или TPU, где мне нужен максимальный поток воздуха; Мне нужно было, чтобы печать была легко обратимой.

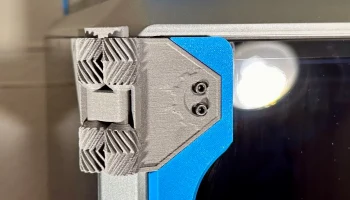

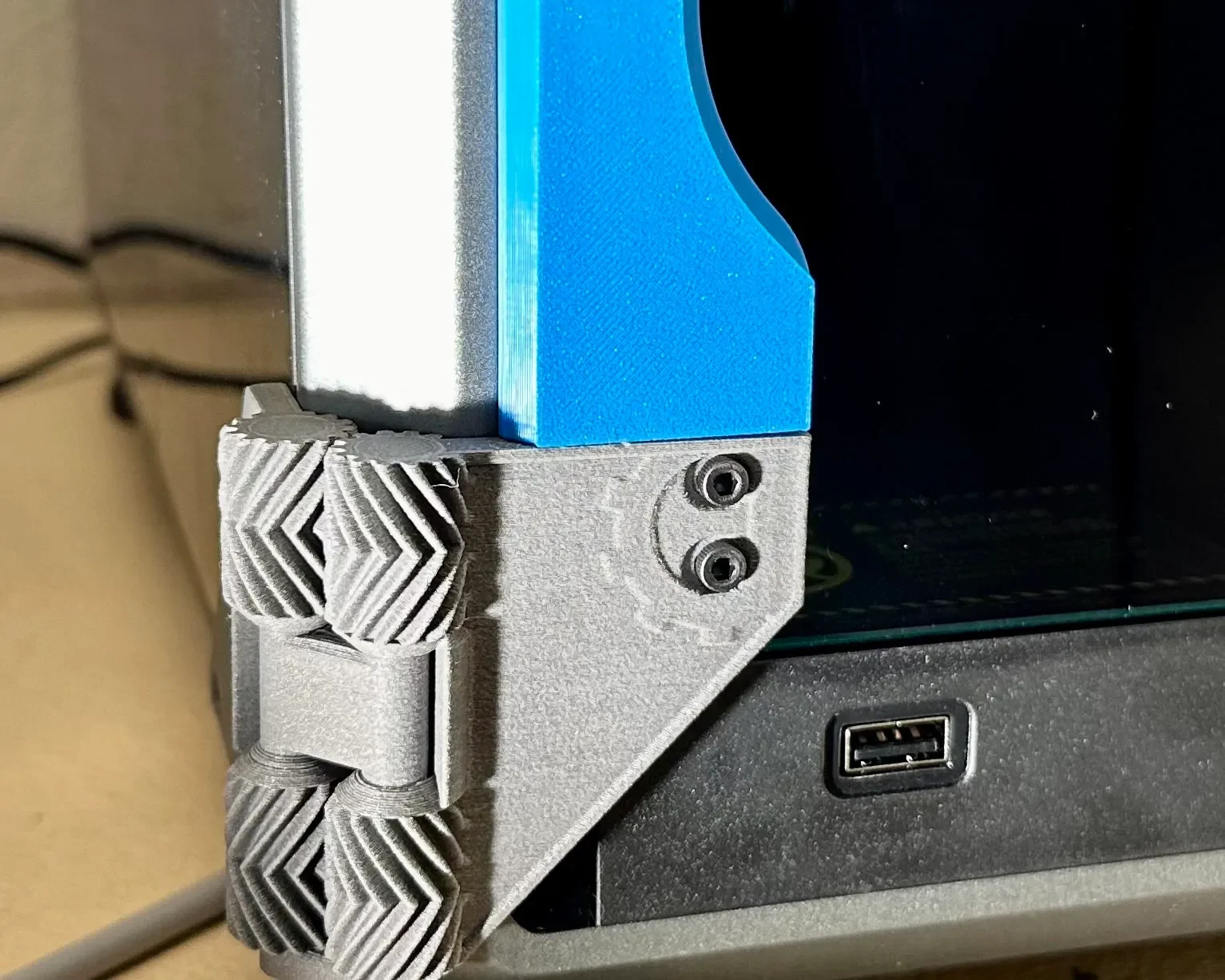

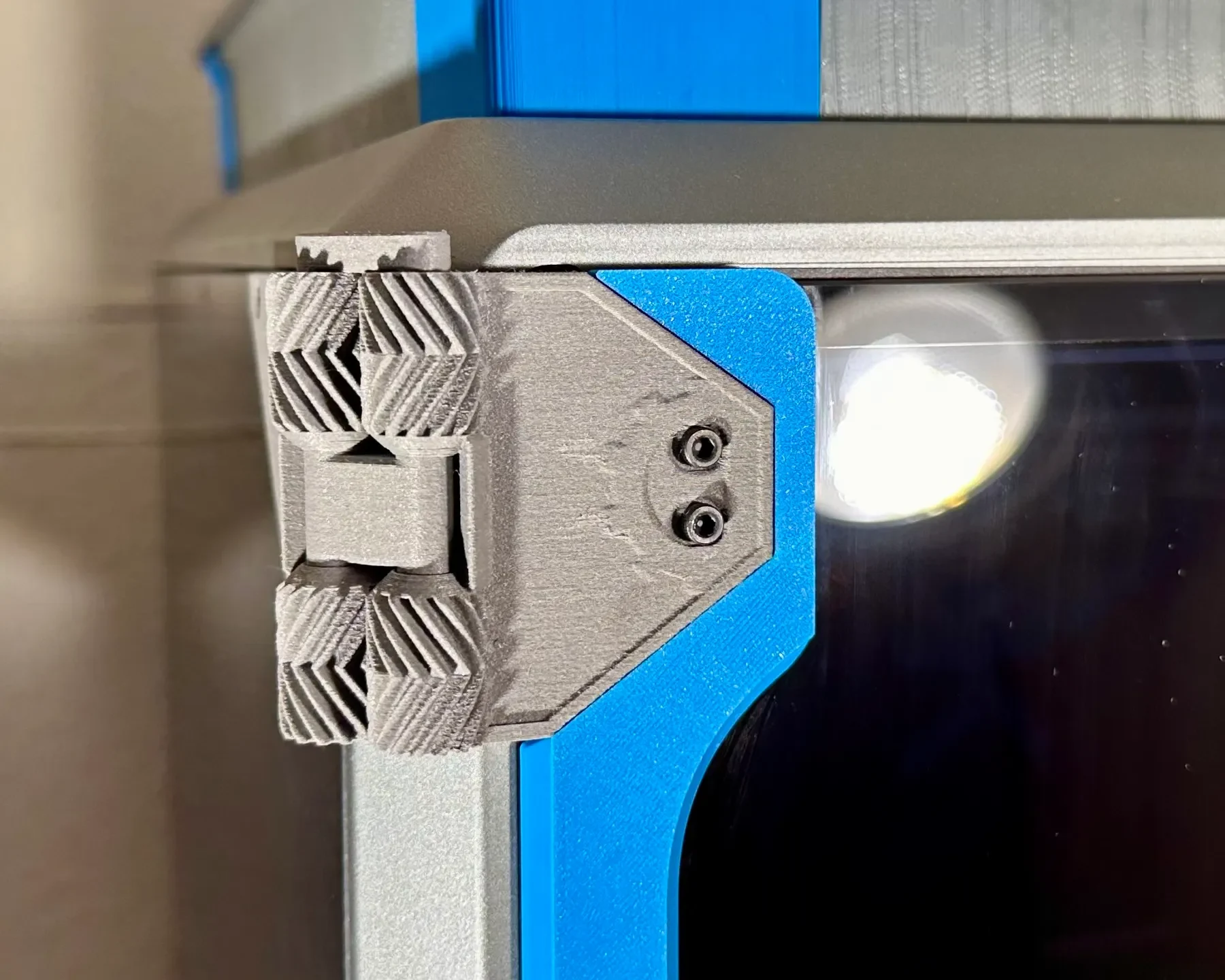

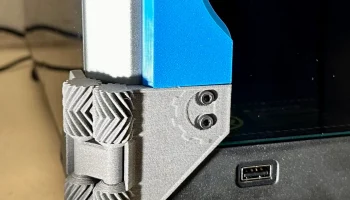

Я разработал это, чтобы оно работало вместе с этим конкретным обновлением петель для K1 Max: https://www.printables.com/model/735524-creality-k1k1ck1-max-door-hinges-geared ОГРОМНОЕ спасибо @Mordiev за такой потрясающий дизайн.

Ссылки на Amazon, представленные ниже, являются моими партнерскими ссылками. Если вы используете эти ссылки для покупки вашего оборудования, вы также будете вносить в меня непосредственный вклад. Пожалуйста, рассмотрите возможность использования этих ссылок, если вам нужно купить оборудование.

ПЕЧАТЬ:

-Я напечатал все из АБС, но только потому, что мне было лень вынимать ТПУ. Полагаю, это можно было бы напечатать на чем-нибудь PETG или выше.

-Поскольку магниты запрессованы, допуски для этой части ОЧЕНЬ жесткие. Я включил файлы шагов для всего на случай, если вам понадобится что-то настроить.

ОБОРУДОВАНИЕ:

— Вам понадобится двенадцать магнитов размером 10 на 3 мм. Вот магниты, которые я использовал: https://amzn.to/4gARtPe

-Двусторонняя лента 3М (дополнительно): https://amzn.to/3BUu2Bh

ПОСТ-ОБРАБОТКА:

— Подождите, пока отпечатки полностью остынут, прежде чем сни��ать рабочую пластину, чтобы избежать деформации.

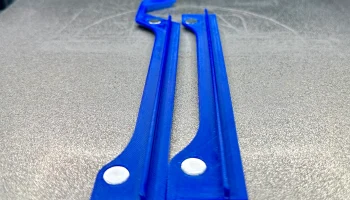

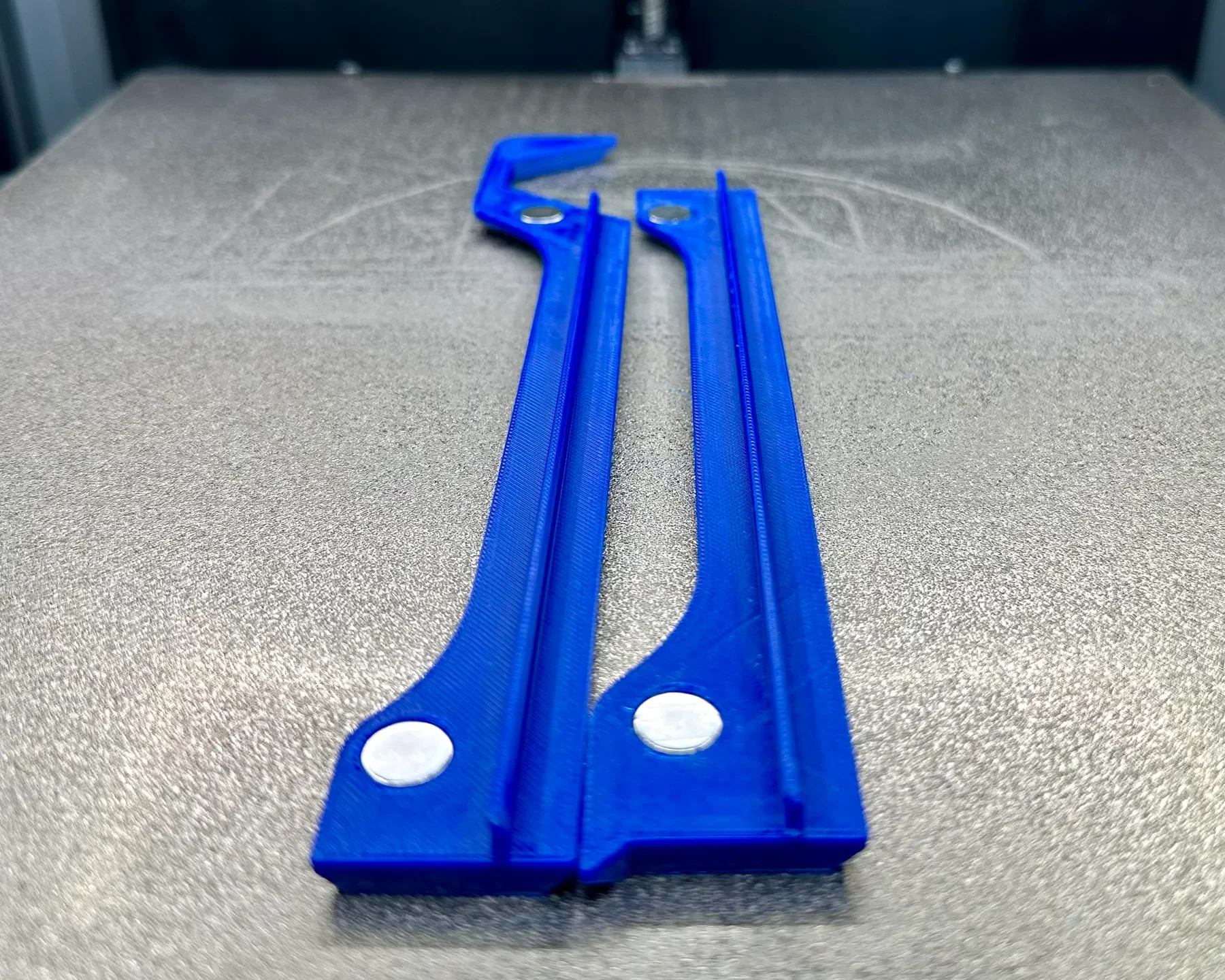

-При запрессовке магнитов помните об их полярности.

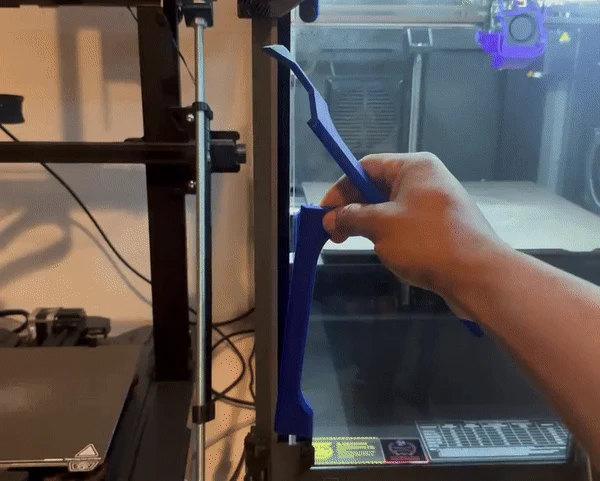

-При использовании ленты 3М имеется небольшой вырез для того места, где лента должна проходить на центральном упоре. Центральный упор выровняется самостоятельно, как только вы установите верхнее и нижнее уплотнения на свои места.

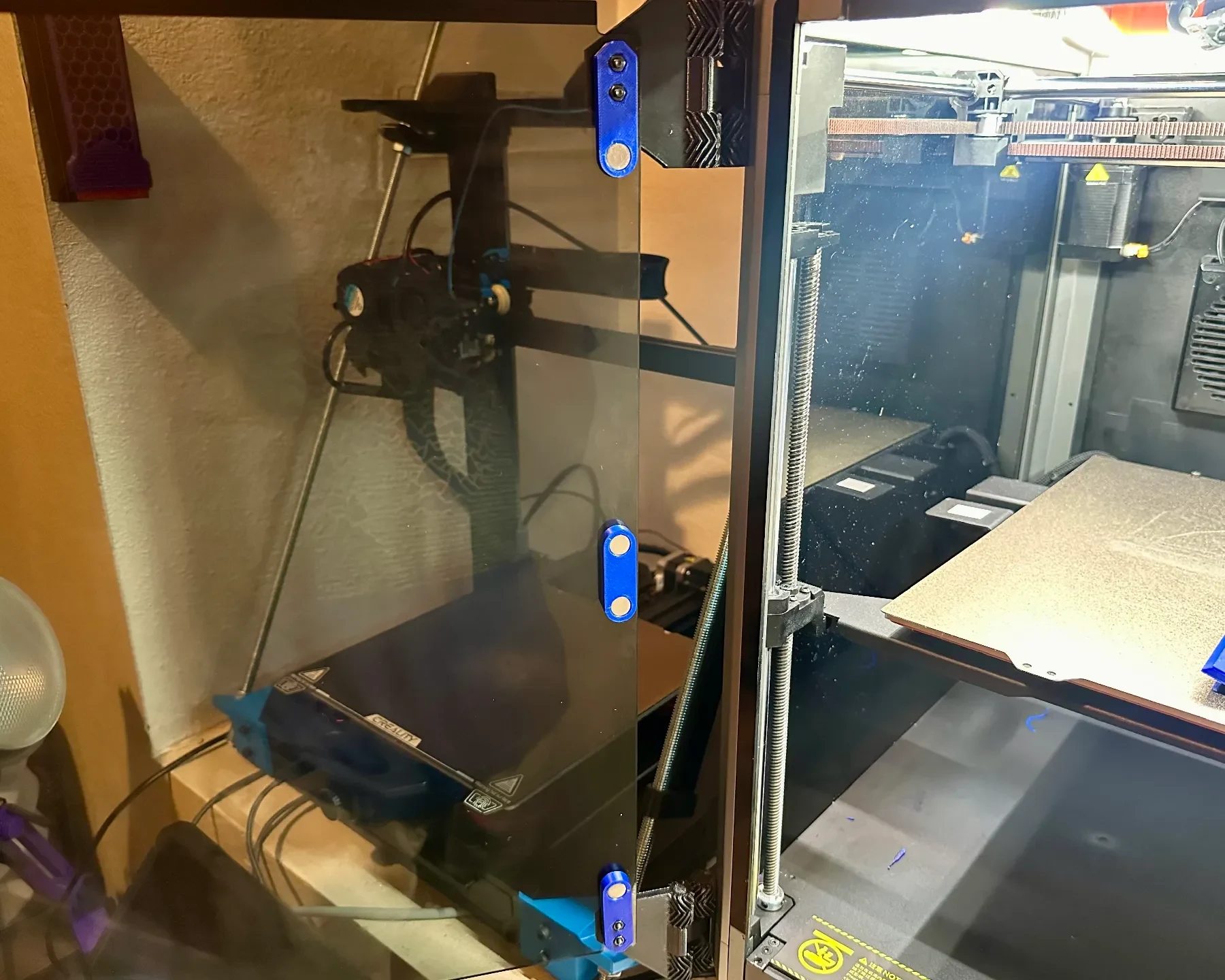

-***При использовании ленты 3М вам нужно будет наклеить небольшой кусок ленты 3М на магниты, чтобы закрепить их на месте сверху и снизу, чуть выше и ниже гаек на петлях. Я бы не советовал использовать этот метод, я бы предложил скачать ремикс магнитной ловушки для орехов, который можно найти под моделями шарнирных шестерен. ССЫЛКА НИЖЕ ***

Дополнительная, НО РЕКОМЕНДУЕМАЯ магнитная ловушка для орехов:

-Сделал ремикс на Ореховую ловушку конструкции Мордиева. Эта ловушка для орехов позволит вам автоматически выравнивать уплотнения там, где им нужно. Настоятельно рекомендуем скачать и использовать эту ловушку для орехов, а не приклеивать ее сверху скотчем 3М. Вот ссылка на ремикс: https://www.printables.com/model/860080-k1-max-nut-trap-for-Magnetic-door-seal

Пожалуйста, не стесняйтесь задавать вопросы, если вы не понимаете, как все это сочетается. Я был бы более чем рад помочь.

Не устраивает охлаждение вашего K1? Посмотрите на мой сумасшедший световой вентилятор: https://www.printables.com/model/833769-skeletor-a-creality-k1-k1-max-toolhead-covershroud

Удачной печати!
