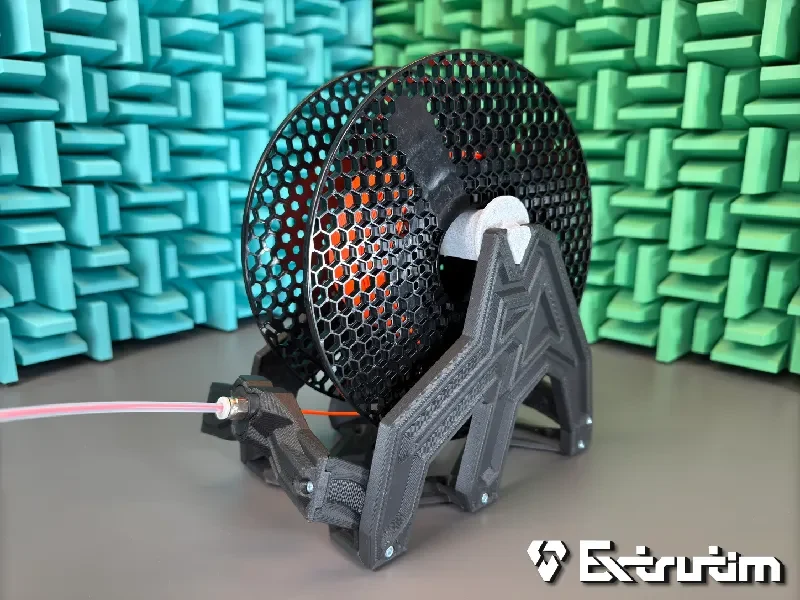

Держатель катушки для обратной настройки Боудена.........

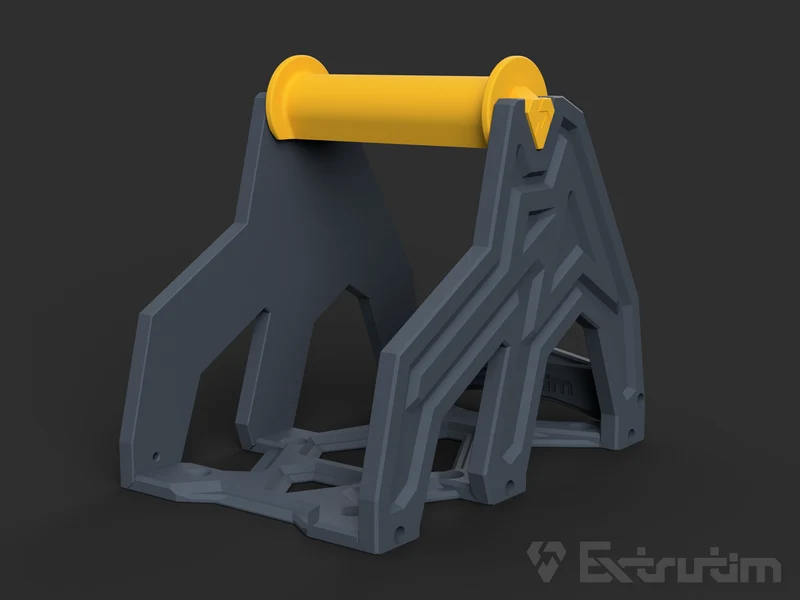

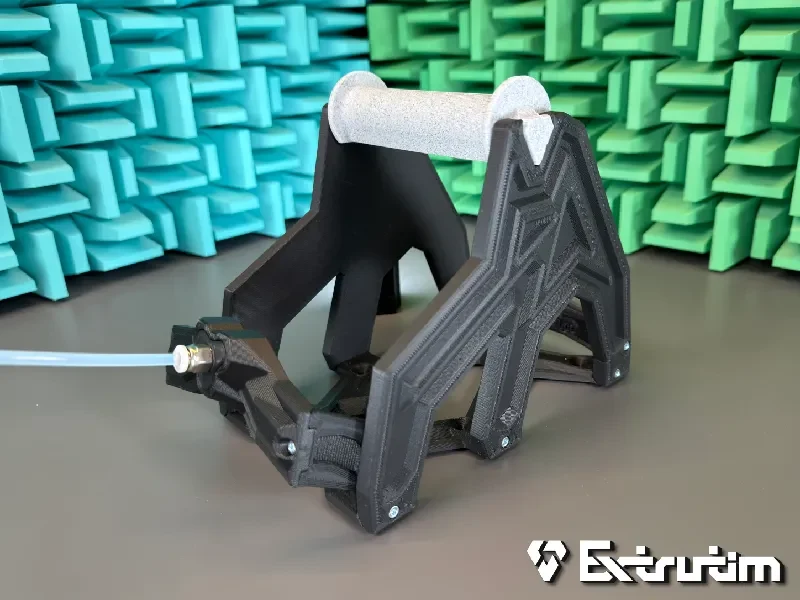

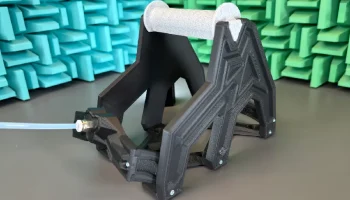

Это стоячая версия держателя катушки. Я уже загрузил подвесную версию, некоторые детали такие же, как и у другого держателя катушки, поэтому вы можете использовать их повторно, если измените настройку.

Введение:

После некоторого опыта работы с принтерами пришло время создать для меня идеальный держатель катушек.
Я много печатаю с помощью CPE, который очень цепкий, из-за чего катушка все больше и больше раскручивается из-за частого движения экструдера.

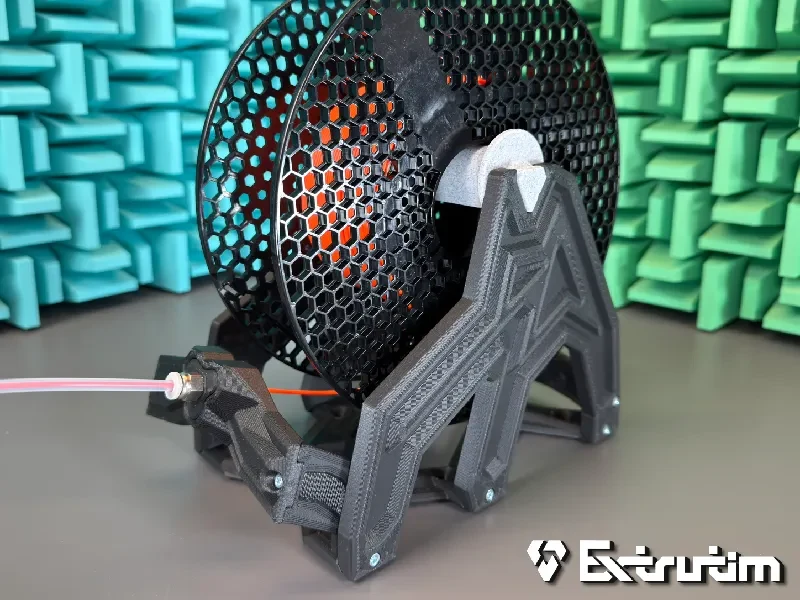

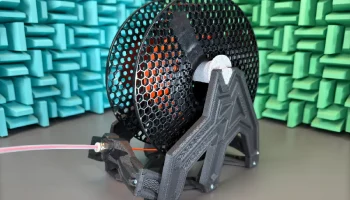

Этому препятствует трубка из ПТФЭ, идущая от экструдера к держателю катушки. Но у него есть еще одно преимущество.
Это улучшает качество печати, поскольку путь от экструдера до катушки всегда остается одинаковой длины, независимо от того, куда движется экструдер. Это означает, что катушка с нитью никогда не тянется рывками, что может слегка потянуть экструдер вверх, что, в свою очередь, может отразиться на результате печати. Катушка с нитью перемещается только двигателем экструдера.

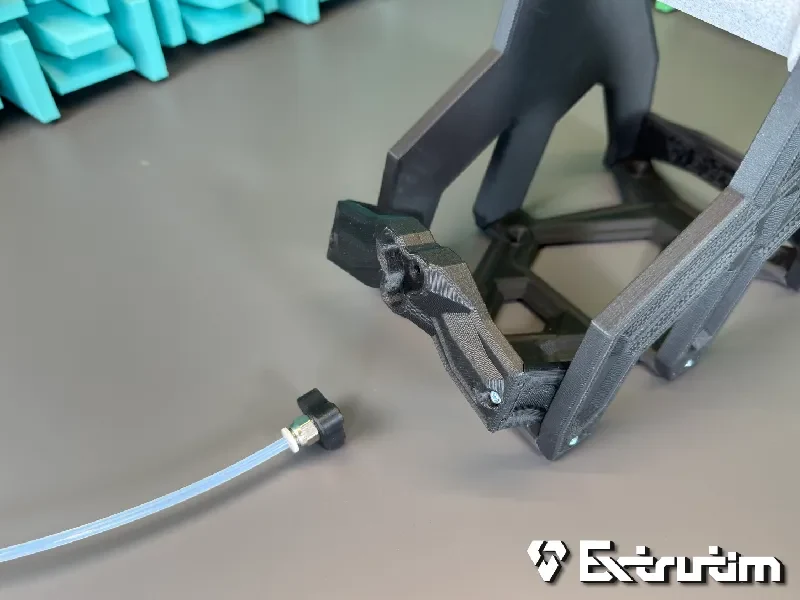

Кроме того, я хочу иметь возможность быстро переключаться между двумя нитями накала, поэтому трубка из ПТФЭ соединяется с держателем катушки с помощью магнитной муфты от Line Arc Line. Это дает возможность быстро переключаться между несколькими держателями катушек.

Конечно, вы можете использовать держатель катушки без кронштейна для реверса Боудена.

Существует также более широкая версия держателя катушки. Сюда можно вместить катушки одинакового диаметра, но шириной до 160 мм. Например, катушки Prusament по 2 кг.

Инструкция:

Вам понадобятся следующие детали:

2 винта M3x8 мм (прикрепляющие «Держатель-Нить-Направляющую» к боковым частям)
10 винтов M3x8-12 мм
мин. 2x муфта Боудена из ПТФЭ
мин. 6 цилиндрических магнитов размером 5x5 мм.
ПТФЭ трубка
Немного клеящего поролона

Вам также понадобится правильный адаптер для подключения трубки из ПТФЭ к принтеру в зависимости от модели принтера. Ссылка на файл для Prusa MK3, Ссылка на файл для Mk3 Bear.

Магниты вставляются с помощью паузы печати в модели, печатать эти детали можно одновременно, так как разрыв происходит при том, что все детали находятся на одной высоте (следите за правильной полярностью магнитов!!).

На дно следует наклеить немного самоклеящегося поролона, чтобы держатель катушки не двигался.

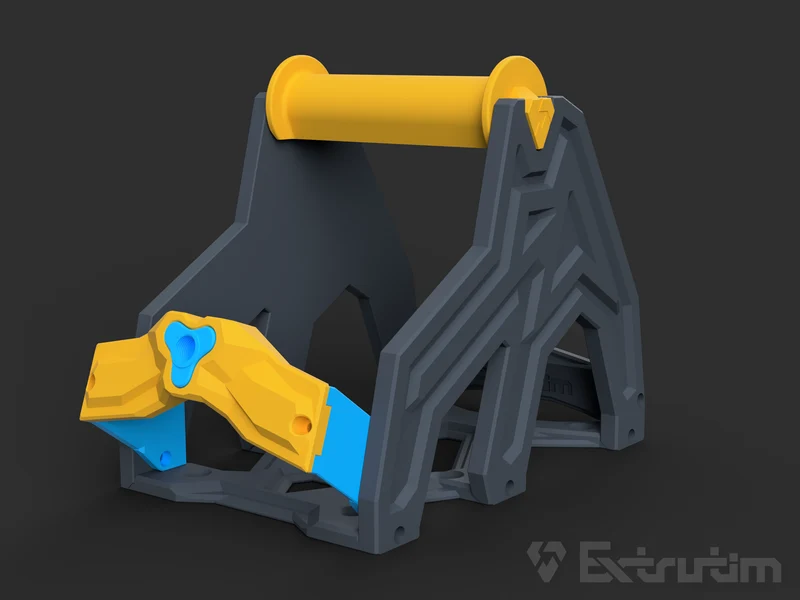

Магнитную муфту Line Arc Line я немного адаптировал, есть две разные версии в зависимости от типа фторопластовой муфты.
Если муфта из ПТФЭ имеет небольшое отверстие, используйте разъем из ПТФЭ-А. Если муфта имеет большое отверстие, вы можете использовать разъем B из ПТФЭ.

Пожалуйста, поставьте лайк, если вам понравился мой дизайн. Также не стесняйтесь проверить мои другие загрузки.

Если вы хотите поддержать меня, ознакомьтесь с дизайнами в моем магазине печатных форм: нажмите здесь!
Спасибо за вашу поддержку! :)

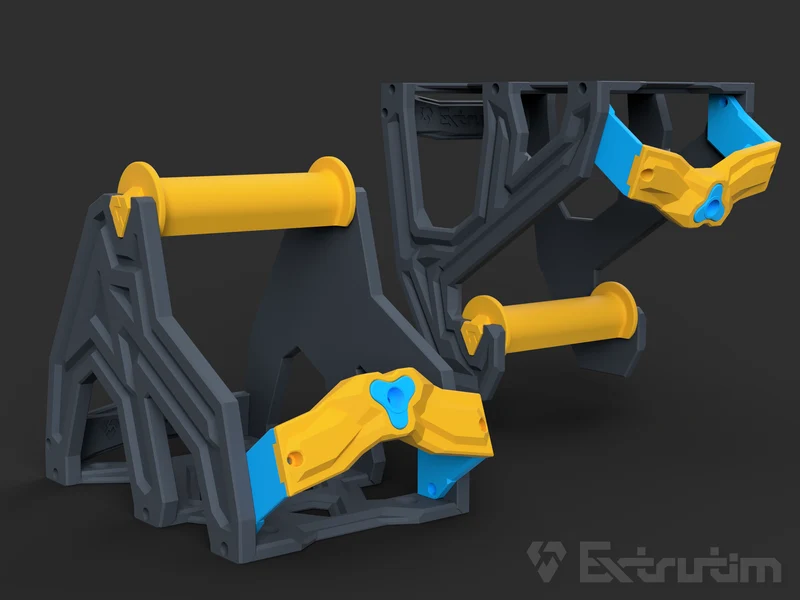

Здесь вы можете найти версию подвесного держателя катушки.
