Сквозной проход для сухого бокса с магнитной муфтой из ПТ...

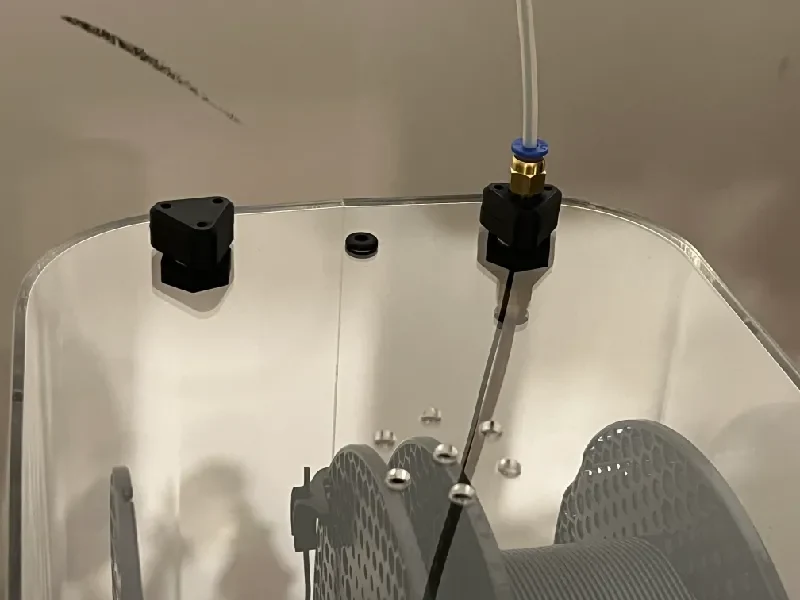

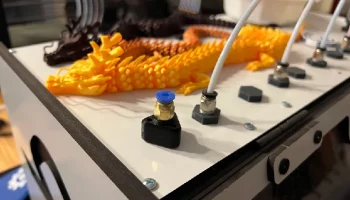

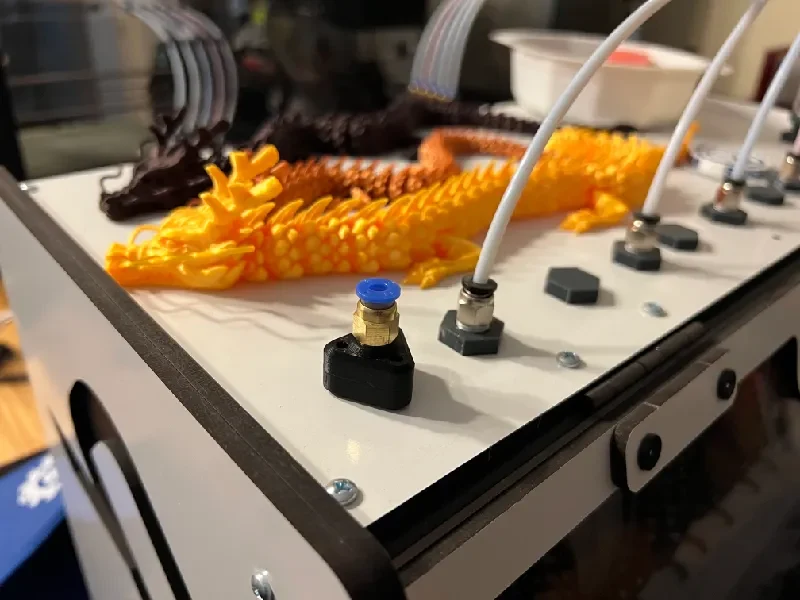

Этот проход предназначен для сушилок для нитей или сухих камер. Он состоит из резьбового разъема в сочетании с магнитным интерфейсом. Для резьбового соединителя требуется отверстие диаметром 0,5 дюйма (13 мм) в коробке, и он фиксируется гайкой, навинченной изнутри коробки. Разъем имеет расширяющееся коническое отверстие внутри коробки, чтобы облегчить вставку нити из катушки. Разработав это для моей сушилки для нити, я понял, что отверстия в моем сухом боксе RepBox также имеют диаметр 0,5 дюйма, поэтому этот проходной разъем совместим с RepBox.

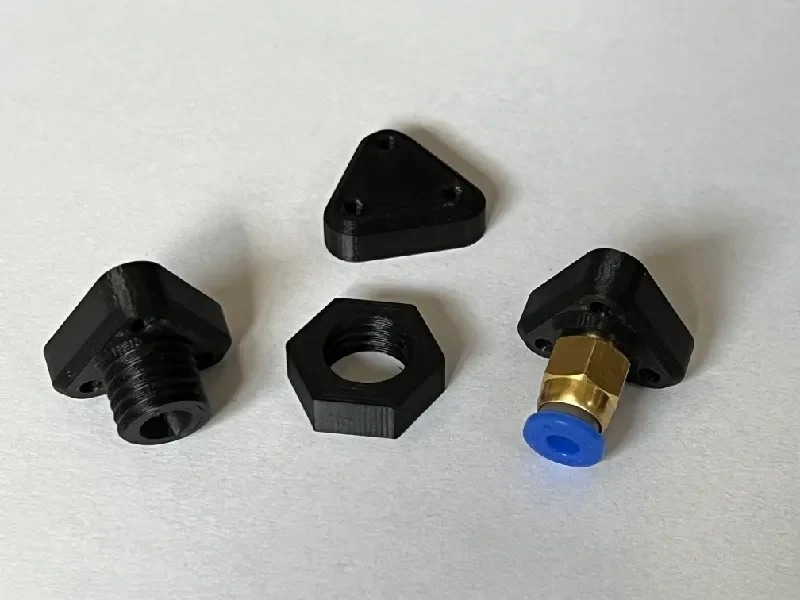

В комплект входит модель ответной магнитной муфты с разъемом PC4-M6 для крепления трубки из ПТФЭ диаметром 4 мм. Если вы предпочитаете использовать внешний разъем PC4-M10, расстояние между магнитами на внешнем соединителе совместимо с моделью «NoOffset», которую можно найти здесь: https://www.printables.com/model/32368-join-ptfe-tubes-together-магнитно/files. В магнитных муфтах используются магниты размером 5x5 мм (запрессованные), например: https://www.amazon.com/gp/product/B07JNT512N.

Также в комплект поставки входит модель с твердой магнитной крышкой, закрывающей отверстие, когда проходной канал не используется.

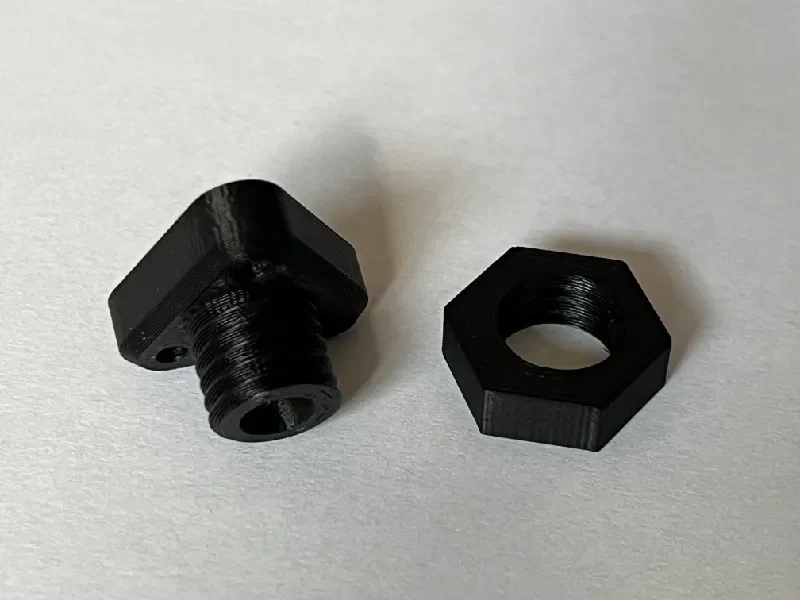

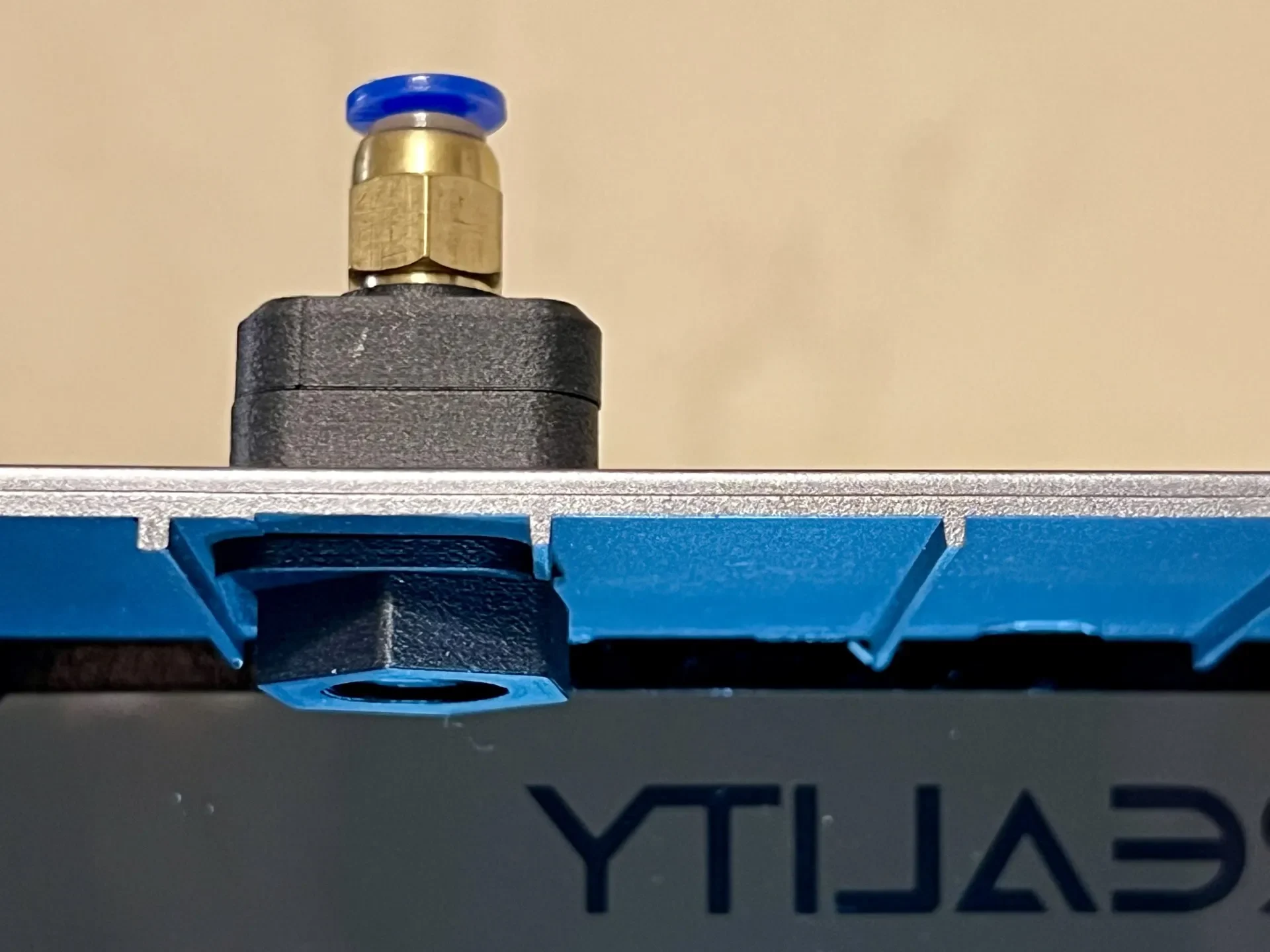

Обновление 18 февраля 2025 г.: по запросу добавлена ​​стиральная машина для сушильной машины Creality Space Plus с двумя катушками; это необходимо из-за расположения ребер на корпусе. Шайба устанавливается внутри на резьбу соединителя сухой коробки перед установкой гайки. Для каждого прохода требуется одна шайба.

Обновление от 05.06.2025: исправлена ​​ссылка на модель PC4-M10 «NoOffset».

Необходимые детали:

1 разъем PC4-M6

6 магнитов 5x5 мм

Дополнительные детали (для магнитной крышки):

3 магнита 5x5 мм

Печать Примечания:
Печатайте с использованием PETG толщиной слоя 0,15 мм и заполнением гироида 15 %.
Никакие опоры не требуются ни для одной из частей.
Инструкции по установке:
Проходная сборка:

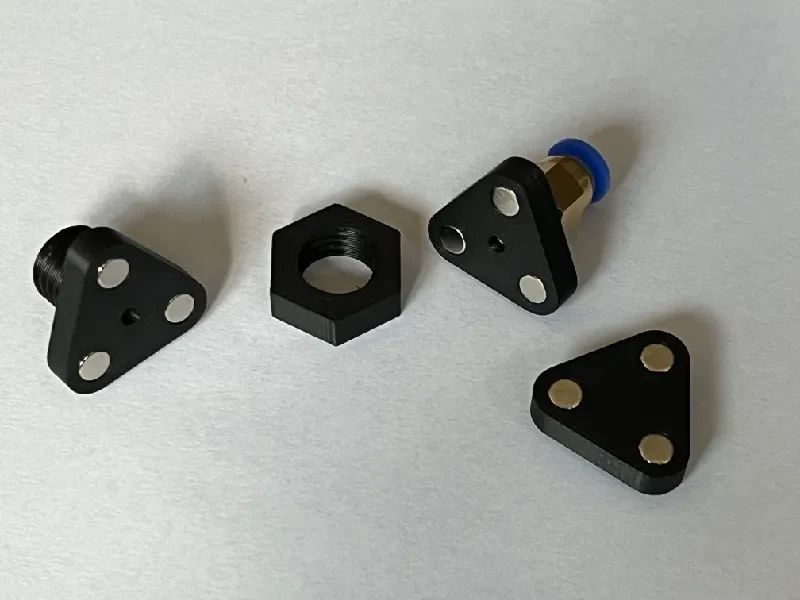

Вставьте три магнита 5x5 мм в проходной разъем, пока они не встанут на одном уровне с поверхностью; убедитесь, что все три магнита имеют одинаковую полярность.
Временно прикрепите еще три магнита к уже имеющимся в разъеме магнитам (это обеспечит правильную полярность соединителя и облегчит его установку). Совместите муфту PC4-M6 с магнитами и сожмите две части вместе, чтобы частично вставить магниты, затем отделите муфту от соединителя и полностью вдавите магниты в муфту, пока они не встанут заподлицо с поверхностью.
Вверните разъем PC4-M6 в муфту. Они должны быть плотными, чтобы не было внутреннего зазора, но не нужно слишком затягивать их.
Просверлите отверстие (или увеличьте существующее отверстие) в коробке до диаметра 0,5 дюйма (13 мм).
Вставьте проходной разъем снаружи.
При установке на сушильную машину Creality Space Plus с двумя катушками наденьте шайбу на резьбу, в противном случае перейдите к следующему шагу.
Навинтите гайку на разъем изнутри коробки. Его можно затянуть вручную (нет необходимости использовать гаечный ключ).
Прикрепите трубку из ПТФЭ диаметром 4 мм к муфте PC4-M6 и прикрепите муфту к проходному разъему.
Магнитная крышка в сборе:
Временно прикрепите еще три магнита к магнитам, уже установленным в проходном разъеме (это обеспечит правильную полярность колпачков и облегчит их вставку). Совместите крышку с магнитами и сожмите две части вместе, чтобы частично вставить магниты, затем отделите крышку от разъема и полностью вдавите магниты в крышку, пока они не встанут заподлицо с поверхностью.
