Магнитный пылезащитный башмак шпинделя с ЧПУ 80 мм/пылеза...

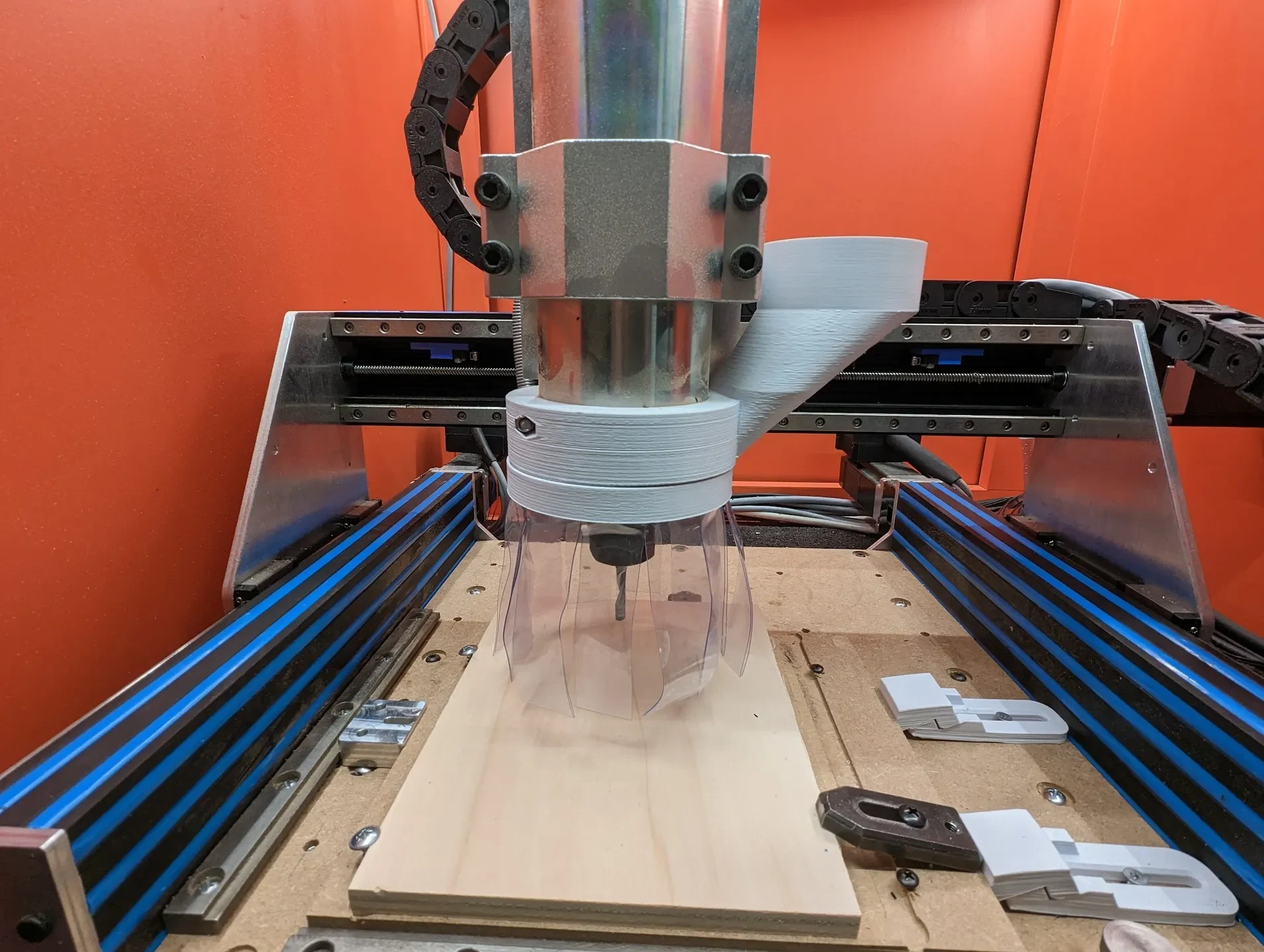

Этот магнитный пылезащитный башмак предназначен для шпинделей с ЧПУ диаметром 80 мм. Он был разработан для использования с прозрачным ПВХ (рекомендуется >1,0 мм). ПВХ просто оборачивается вокруг магнитного кольца, после чего стопорное кольцо можно запрессовать (например, с помощью молотка). Магнитные отверстия также предназначены для запрессовки. Если вы переживаете, то можете, конечно, добавить клей.
Предусмотрены две версии: одна для шланга с внутренним диаметром 50 мм, другая для шланга с внутренним диаметром 75 мм.
Что вам нужно:
Прозрачный ПВХ, я рекомендую толщину 1 мм, но для себя использовал сложенный пластик 2*0,3 мм. Потолще было бы лучше.
16 магнитов 8х5 мм.
Винт и гайка М5х40. (Отверстие не потайное.)
Если вы предпочитаете версию диаметром 50 мм, вас также может заинтересовать мой комплект переходников для шланга диаметром 50 мм, который подойдет к ней.

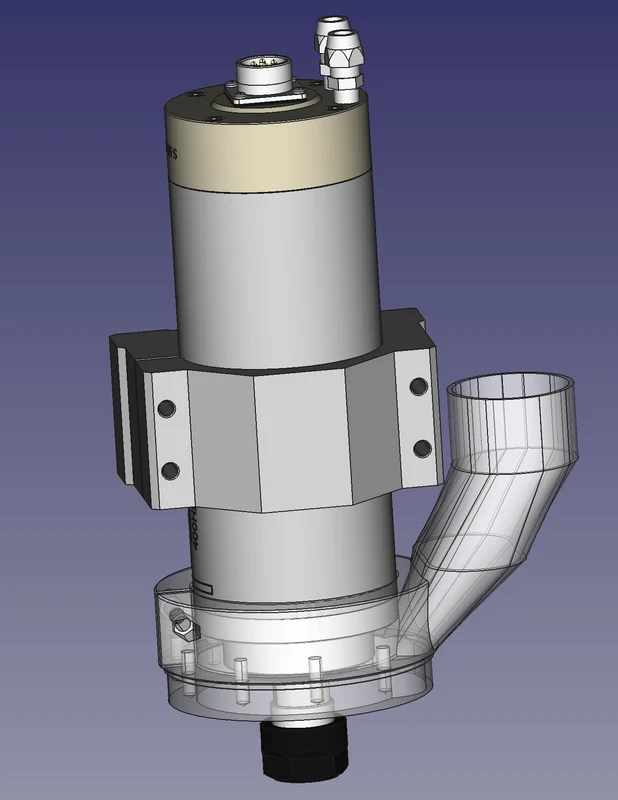

Я также включил исходные файлы FreeCAD, так что вы можете редактировать их самостоятельно, без какого-либо проприетарного программного обеспечения. Поделитесь, пожалуйста, моделями, если сделаете сами.
