(LEGACY) Держатель стального листа Gen2 для корпусов Lack...
Теперь доступна новая обновленная версия держателя стального листа GEN2:
Держатель стального листа GEN2 V2 для корпусов Lack
___________________________________________________________

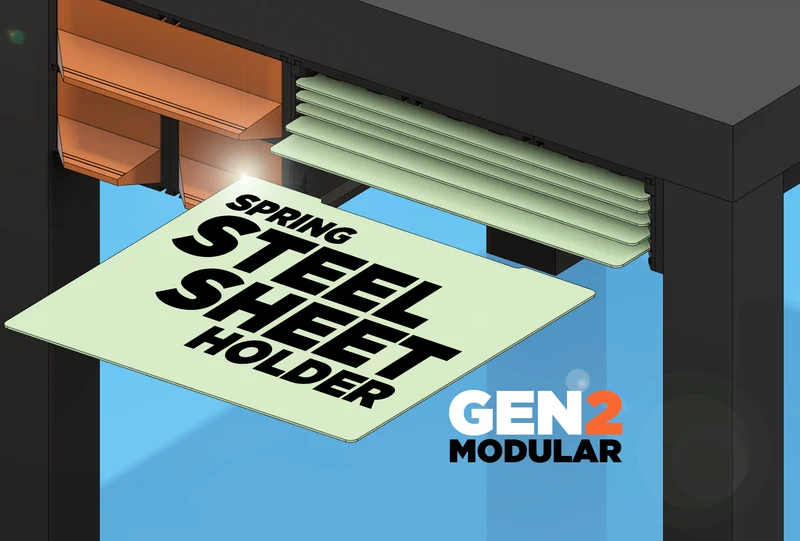

Держатель стального листа Gen2 для Prusa MK2.5 и MK3 является частью разработанной мной модульной системы хранения GEN2, которая имеет упрощенный метод установки, позволяющий переставлять и настраивать компоновку за считанные минуты.

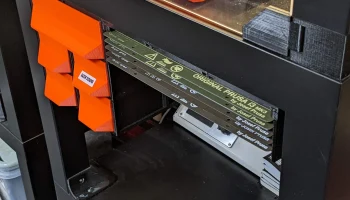

Первоначально разработанные для «Оригинального КОРПУСА Prusa i3 MK3...», ящики Lack также нашли свое применение во многих столах, верстаках и других столах. Теперь, благодаря конструкции направляющих Gen2, вы можете быстро менять места хранения между рабочими зонами.
Особенности:
— Направляющие Gen2, позволяющие быстро и легко заменять и комбинировать различные конструкции систем хранения данных Gen2.
— Подкладка ��з стального листа удерживает листы на месте. Дополнительные магниты обеспечивают мягкое удержание подложки.
— Разработан для более крупных и простых в установке шурупов для дерева вместо исходной конструкции ящика без корпуса.
ОБОРУДОВАНИЕ
— Отвертка
— Шурупы с потайной головкой: (Метрические: от 4x25 мм до 4x16 мм) или (SAE: №6 или №8 длиной до 1 дюйма).
— Сверло меньшего диаметра, чем шурупы.
— Ручка, маркер или шило.
— Магниты (дополнительно): 10x5x2 мм или 10x2 мм.
— Гайки М3
— Винты M3 M3x6 — M3x10
ИНСТРУКЦИЯ
— Для держателя стального листа Gen2 требуется 3 направляющих. Самый простой способ добавить 3 единицы — распечатать двойную направляющую Gen2 Rail и одинарную направляющую Gen2.
Рельсовый сингл поколения 2
Скачать здесь
2-местный рельсовый двухместный номер 2-го поколения
Скачать здесь
— Используйте шаблоны, чтобы отметить места отверстий на поверхности, на которую вы устанавливаете направляющую нужного размера.
— Просверлите отмеченные места сверлом диаметром меньше диаметра шурупа, который вы будете использовать.

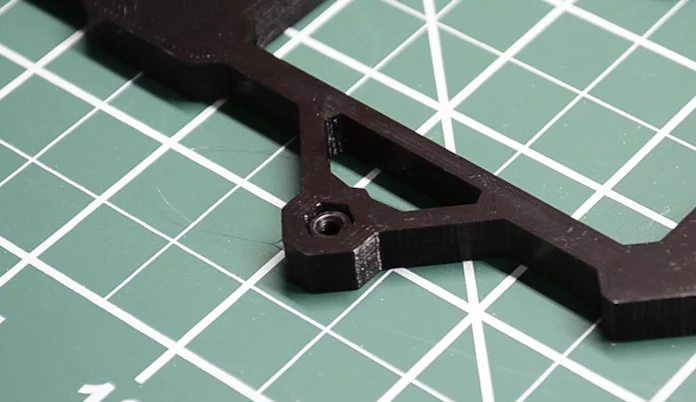

— Подготовьте направляющую к установке, вставив гайки М3 в шестигранные отверстия. Вы можете использовать винт M3, чтобы расположить и затянуть гайку на месте.
— Установите направляющую с помощью шурупов для дерева, используйте не менее 4 винтов на внешних углах для крепления одинарной направляющей и 6 для крепления двойной направляющей. (Дополнительные отверстия для винтов доступны, если вы планируете штабелировать более 2 рядов ящиков или содержимое, вес которого превышает нормальный.)
— Соберите обе панели из стального листа. Найдите и вдавите две шестигранные гайки в направляющую панели, это будут шестиугольные отверстия.

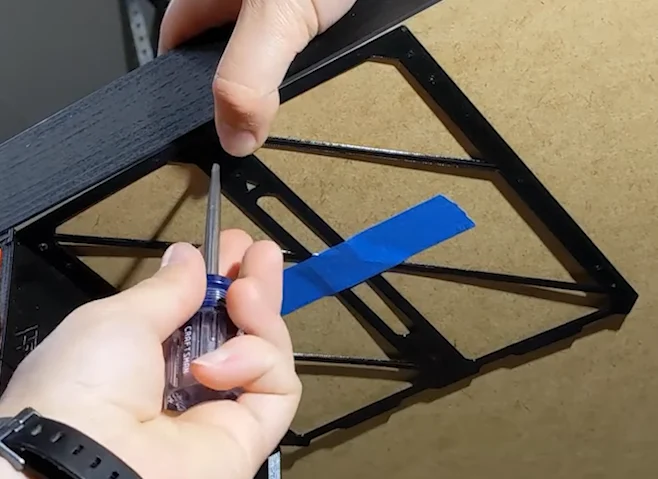

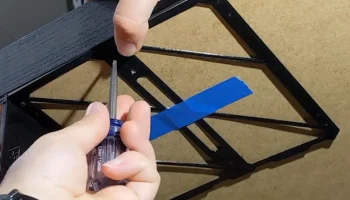

— Прикрепите панели к направляющей с помощью винтов M3x6 или более длинных.
— Установите боковые панели на направляющие Gen2, убедитесь, чт�� они находятся на расстоянии 3 единиц друг от друга. Прикрепите панели к направляющим с помощью винтов от M3x6 до M3x10.
— Теперь установите опору из стального листа. В этой части имеются дополнительные слоты для магнитов, позволяющие штабелировать магниты размером 10x5x2 мм или 10x2 мм.
— Используя шаблон из стального листа, расположите шаблон на нижней поверхности стола непосредственно за самой центральной направляющей. отметьте три положения отверстий и просверлите сверлом меньшего диаметра, чем шурупы.
— Прикрутите подкладку из стального листа с помощью 3 шурупов.

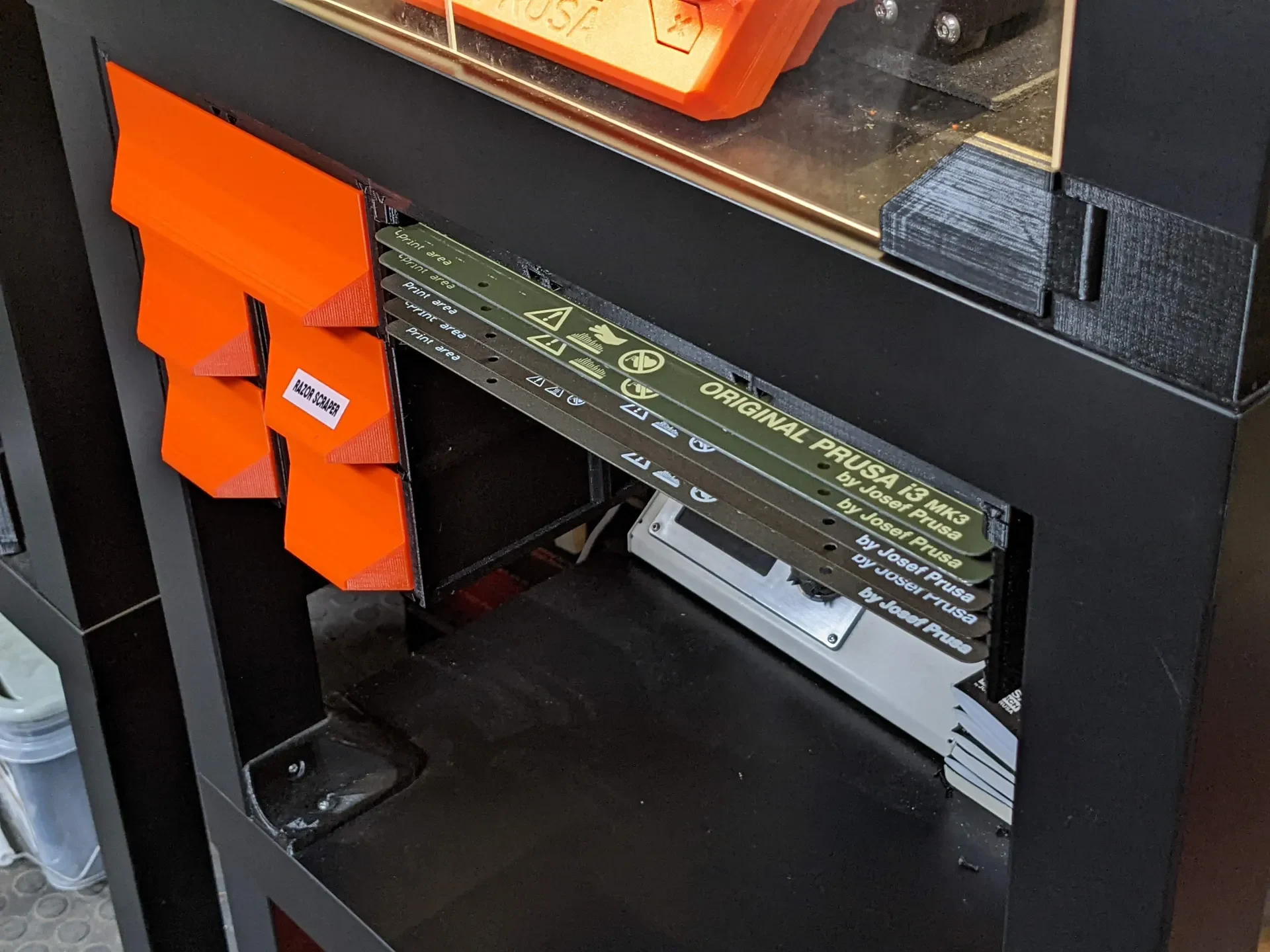

— Поздравляем! У ваших стальных листов теперь новый дом, установите их на место и наслаждайтесь!
РЕКОМЕНДУЕМЫЕ НАСТРОЙКИ ПЕЧАТИ
Нить: PLA (PETG или ABS для более ��яжелого хранения).
Размер сопла: 0,4 мм
Высота печати: 0,2-0,35 мм
Заполнение: 10-20%
