Выдвижная коробка с магнитным замком (параметрическая)......

Обновления с момента первоначальной загрузки:

Дата Описание
03.10.2022

Корпус выдвижного ящика утолщен на 0,2 мм, чтобы усилить устройство.
(у моего друга ящик коробки сломался после многих месяцев ежедневного использования)

Добавлен некоторый допуск к крышкам магнитов ящика.
(может потребоваться шлифовка для лучшей отделки)

Добавлен дизайн ящиков и коробок для размещения магнитов в середине печати.
(нет видимых линий разъема благодаря магнитным крышкам)

31.05.2022

Утолщенные крышки коробчатых магнитов на 0,2 мм для более приятного внешнего вида.

Утолщенный корпус выдвижного ящика для более жесткой и легкой печати детали.

29.05.2022 Крышки магнитов выдвижных ящиков уменьшены на 0,2 мм для более удобного прилегания.

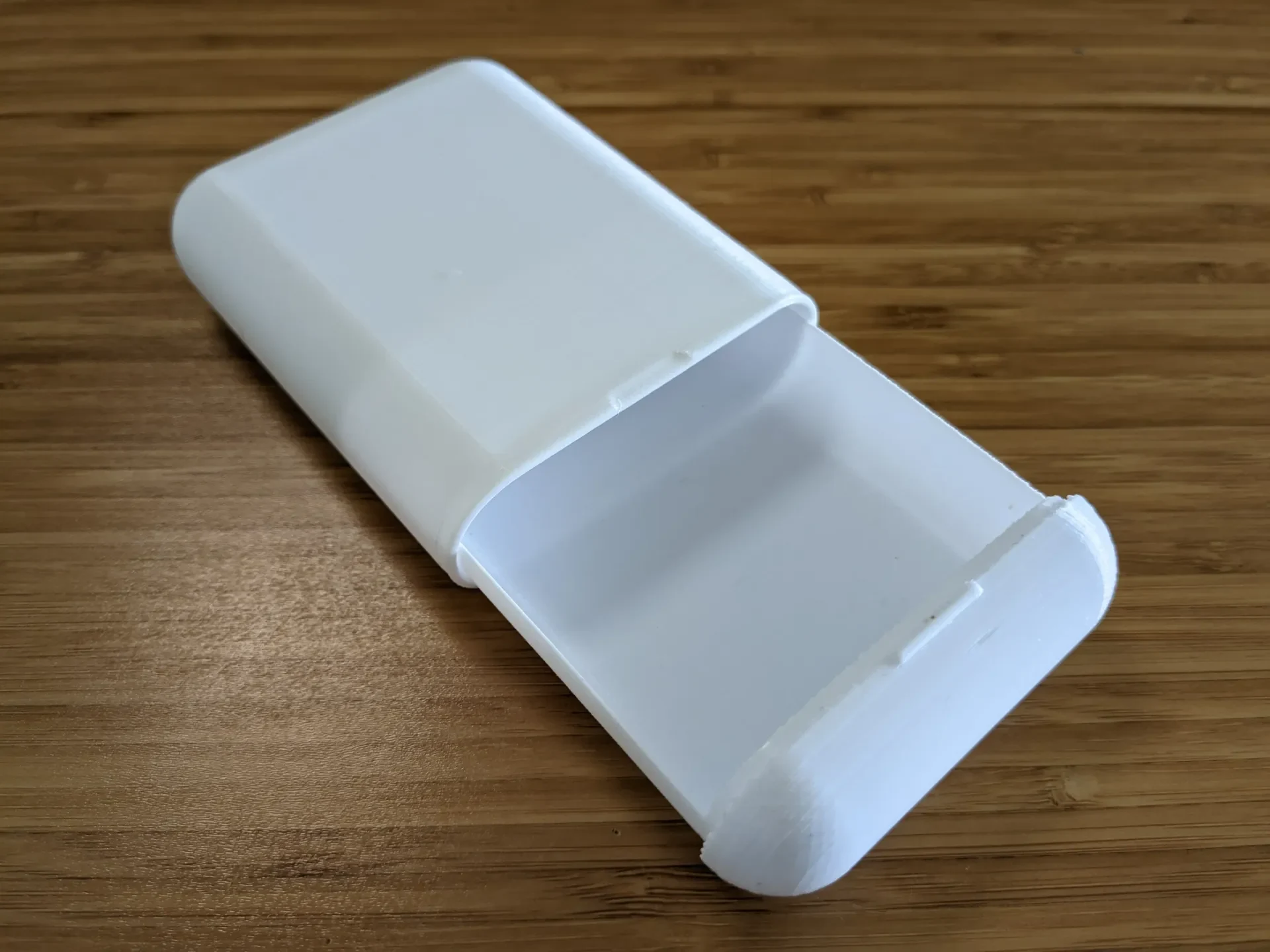

В этой коробке есть ящик, который закрывается с помощью четырех цилиндрических магнитов 8x3 мм.

Я разработал и использую эту коробку для лакомств для собак, поскольку она тонкая и легко помещается в кармане.

Файлы рассчитаны на коробку размером 100 x 70 x 25 мм. Однако я разработал его так, чтобы вы могли легко регулировать такие параметры, как высота, ширина и толщина коробки, а также размеры магнитов (с помощь�� прикрепленного файла Fusion 360).

Я печатал с опорой везде для ящика, а на рабочей пластине — только для коробки. Для достижения наилучших результатов печатайте слоями толщиной 0,1 мм.

Я удержал магниты и крышки магнитов коробки на месте с помощью клея (заранее дважды проверьте ориентацию магнитов).

Я также добавил версию дизайна для размещения магнитов в середине печати (нет необходимости в обложках, клее и разделительных линиях).
